在“雙碳”目標驅動下，我國新能源發展穩步增長，從國家能源局最新數據獲悉，截至7月底，全國累計發電裝機容量36.7億千瓦，同比增長18.2%。其中，太陽能發電裝機容量11.1億千瓦，同比增長50.8%。清潔能源的迅速擴張，不僅增強了電力供應保障，同時也從側面可看出，我國對用電設備能效水平提出了更高要求。

空調在我們?nèi)粘Ｉ钪幸呀?jīng)必不可少的家電之一。但傳統定頻空調以“耗電王”著稱，成為用戶長時間開空調的“絆腳石”。于是出現了更省電的變頻空調，本文嘗試討論電流傳感器如何助力變頻空調壓縮機精準變頻控制，讓變頻空調高效、靜音、可靠運行。

一、什么是變頻空調

變頻空調機是通過變頻器調節壓縮機轉速實現制冷/制熱能力控制的空調設備。相較于傳統定頻空調，其電動機可根據負荷變化實時調整工作頻率，避免頻繁啟停造成的溫度波動和能源浪費 。通過變速運轉模式顯著提升能效等級，主要由變頻控制器、變頻電機及空調機三部分構成核心系統。

二、為什么變頻空調必須“感知”電流

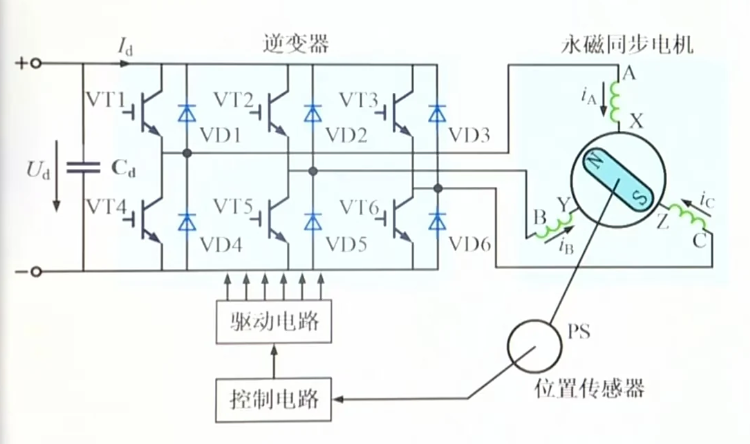

2.1永磁同步壓縮機的轉矩生成邏輯

目前市面上主流變頻空調采用永磁同步電機（PMSM/BLDC）。永磁同步電機控制方式主要有：矢量控制、變頻器控制、大霍爾驅動、異步啟動。永磁同步電機矢量控制的核心在電流環控制，通過PI調節器分別控制d軸（勵磁電流）和q軸（轉矩電流），q軸電流Iq直接決定電磁轉矩；d軸電流Id影響磁鏈，用于弱磁擴速。

若采樣誤差超過 ±0.5 %，低速輕載時轉矩波動將被放大為機械振動，人耳可辨的“嗡嗡”聲隨之出現；弱磁區Id失控則會帶來額外銅耗，直接拉低季節能效比（SEER）。

2.2電流采樣的三重任務

a)閉環控制：電流環帶寬通常設定為開關頻率的1/10～1/5（4 kHz開關時約400～800 Hz）。采樣延遲每增加10 μs，相位裕度下降約4°，極易誘發嘯叫。

b)硬件保護：過流、失速、缺相必須在1～2個PWM周期內被硬件比較器觸發，否則IGBT/SiC模塊有炸管風險。

c)能效計量：空調新國標GB 21455-2023要求實測APF與標稱值偏差<3 %；采樣漂移會導致軟件累計功率失準，最終令產品無法通過抽檢。 ?

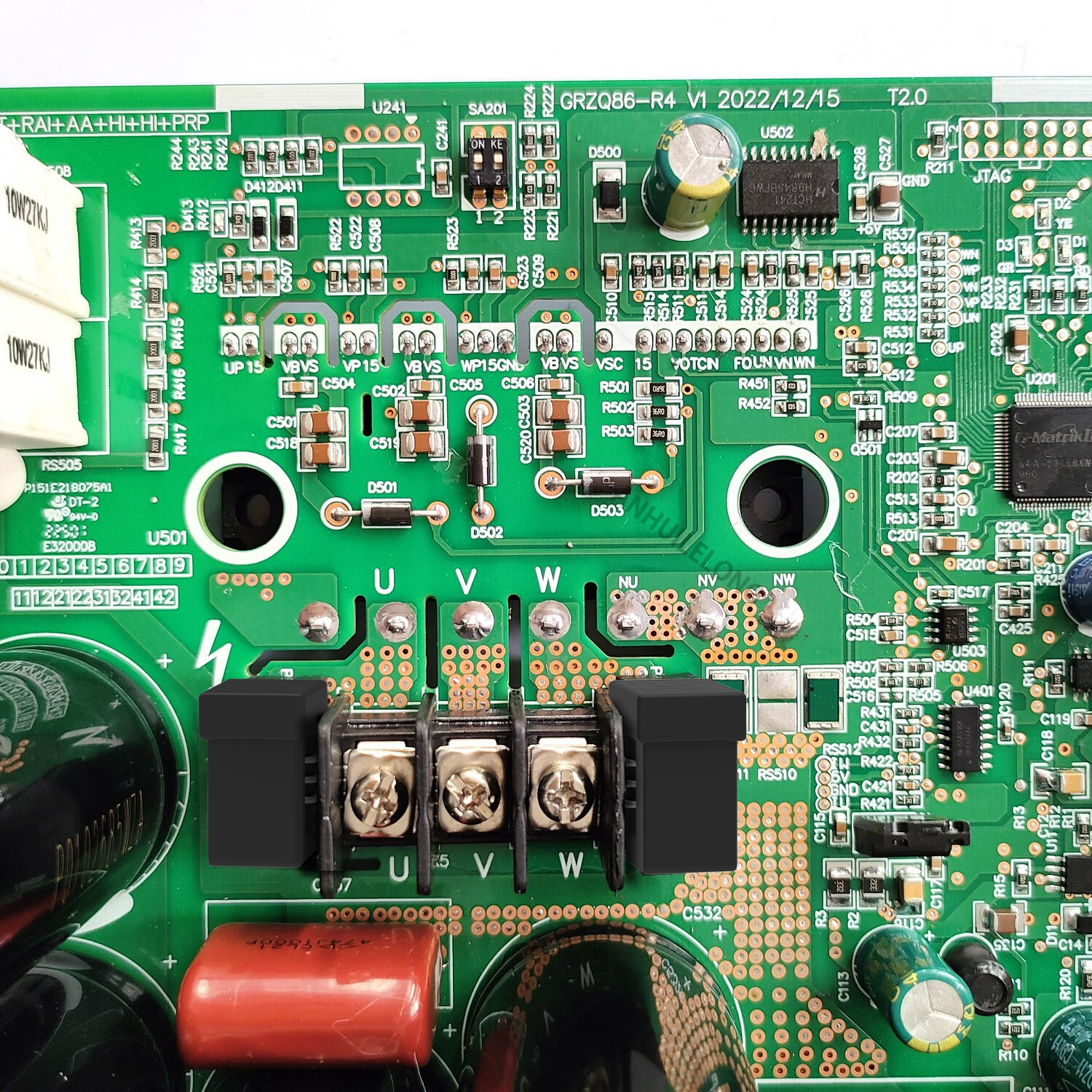

三、空調壓縮機驅動板可選的電流檢測路線

在“不增加BOM復雜度”這一約束下，閉環霍爾電流傳感器可成為 1–3匹家用變頻空調的主流選擇：

- 200 kHz以上有效帶寬可覆蓋 8–16 kHz SiC逆變器；

- 2.5 kV rms加強絕緣滿足IEC 60335-1型式試驗，無需額外隔離DC-DC；

- 0.7 %精度以內全溫誤差可直接折算成 SEER 0.02 W·h/W·h的檔位提升。

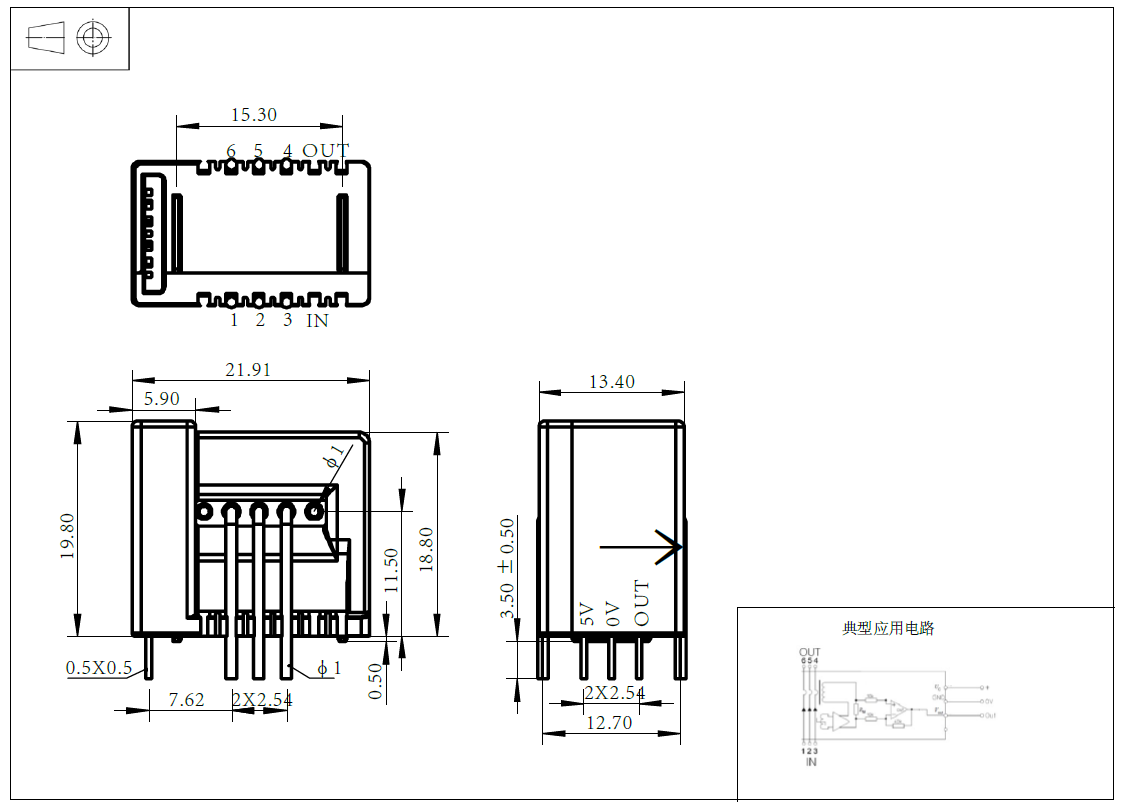

四、CR1V PB00簡介

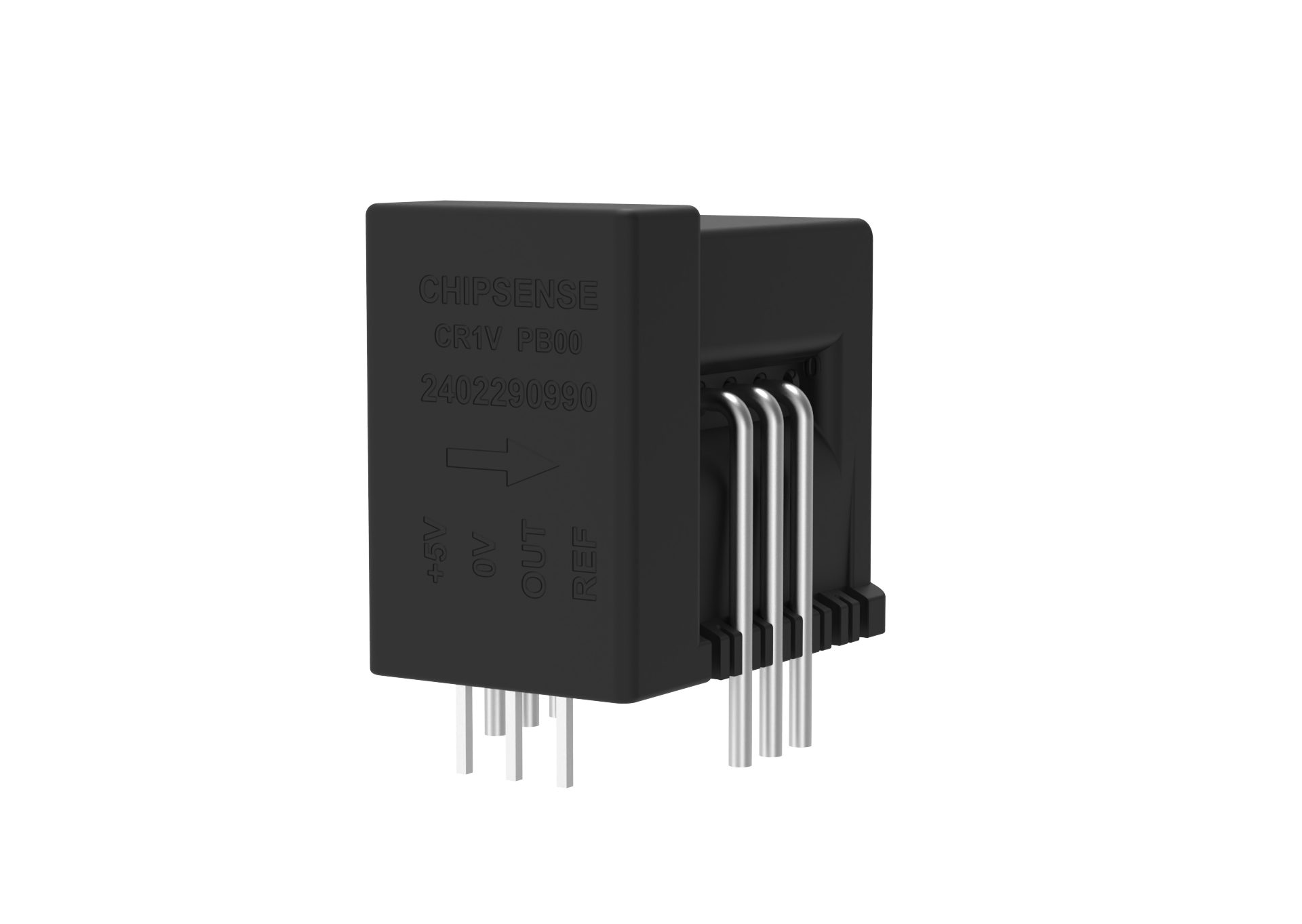

CR1V PB00是芯森電子自主研發的基于霍爾原理的閉環（補償）電流傳感器，可測量直流、交流和脈沖電流，量程有6A、15A、25A，還可根據客戶不同應用場景需求定制。

特性

• 基于霍爾原理的閉環（補償）電流傳感器
• 原邊和副邊之間絕緣
• 原材料符合UL 94-V0
• 優異的線性度
• 出色的精度
• 低溫漂
• 沒有插入損耗
• 執行標準:

nIEC 60664-1: 2020

nIEC 61800-5-1: 2022

nIEC 62109-1: 2010

工業應用領域

• 交流變頻調速，伺服電機
• 不間斷電源 (UPS)
• 直流電機驅動的靜止式變流器
• 開關電源 (SMPS)
• 電焊機電源
• 電池管理
• 風能變頻器
• 測試和測量設備

參數特點：

• 電壓輸出
• 供電：+5V
• 測量范圍：6~25A
• 工作范圍：-40~85°C
• 精度：0.7%
• 響應時間：＜1μs
• 絕緣耐壓：2.5kV
• 瞬態耐壓：9kV
• 帶寬：＞200kHz
• 線性度：0.2%

五、CR1V系列的工程落地示例

5.1技術參數與空調工況的映射關系

• 量程：CR1V 6 PB00/15 PB00/25 PB00對應1/1.5/3匹壓縮機峰值電流；
• 輸出：2.5 V±0.625 V，可直接接入3.3 V ADC，無需再放大或電平轉換；
• 失調漂移：±0.05 mV/℃ 在 –20℃室外制熱與55℃散熱片極限條件下，電流零點僅漂移0.1 %，避免低頻“哼聲”；
• 跟蹤時間：1 μs（90 %階躍響應），確保過流保護能在2–3個PWM周期內觸發。

5.2系統級收益（以1.5匹直流變頻為例）

• 能效：壓縮機 20 Hz低頻運行時，轉矩紋波下降0.3 N·m，輸入功率降低約4 W，折算SEER提升0.02 W·h/W·h，可令整機跨檔。
• 靜音：電流紋波能量向高頻集中，1–2 kHz頻段聲壓下降2–3 dB(A)，滿足C-mark靜音認證。
• 合規：整機通過 IEC 60335-1加強絕緣型式試驗，無需額外隔離電源，減少2–3元成本。

5.3集成注意點

• 母排布線：保持原邊 6.35 mm電氣間隙，避免渦流鄰近效應帶來1–2 %附加誤差；
• 地平面：副邊 2.5 V參考與MCU ADC共地，數字地/模擬地單點連接，防止開關噪聲耦合；
• 失效率：1500 MΩ 絕緣電阻@500 V，85℃/85 %RH加速1000 h后漂移<0.1 %，滿足?10?年設計壽命。?

結語

當 GB 21455-2023把SEER門檻再度上推、消費者對靜音的耳根愈發挑剔時，空調壓縮機驅動板的電流采樣需要“在精度上寸土不讓，在體積上錙銖必較”。閉環霍爾技術因其在帶寬、隔離與溫漂之間的均衡，成為行業公認的可行路徑；而6–25 A量程、2.5 V中點輸出的CR1V系列，恰好落在空調控制器的甜點區間——無需額外校準、無需改動BOM結構，就能把“電流感知”這件事做得合規、可靠且足夠安靜。
