TPS92550恒流降壓LED驅動器微模塊可驅動最大450mA的LED電流，單串最多可連接10個LED（最大14W）。它集成了包括功率電感器在內的所有功率元件。該TPS92550為各種單串 LED 照明應用提供完整的交鑰匙、高效解決方案，功率效率高達 96%。它接受 4.5V 至 36V 的輸入電壓，并默認提供 350mA LED 電流。通過更換單個外部電阻，LED 電流可在 300mA 至 450mA 之間調節。
*附件：tps92550.pdf

該模塊在恒定開關頻率 （400kHz） 下運行，具有符合EN55015標準的低電磁干擾 （EMI）。該模塊具有快速控制環路，可實現精細的 LED 電流脈沖，在 240Hz 下為一般照明提供 256 級 PWM 調光分辨率。保護功能包括熱關斷、輸入欠壓鎖定、LED 開路和短路保護。TPS92550 微模塊采用 7 引腳 PFM 電源封裝。

特性

• 集成了包括功率電感器在內的所有電源組件
• 寬輸入電壓范圍：4.5V–36V
• 400kHz 時恒定開關頻率
• 高對比度（最小調光電流脈沖寬度< 16μs）
• 在 36V 輸入下驅動多達 10 個串聯 LED
• ±3.6% 典型 LED 電流精度
• LED 電流可在 300mA 至 450mA 范圍內調節
• 效率高達 96%
• TPS92550模塊可以并聯以實現更高的電流作
• 輸入欠壓鎖定 （UVLO）
• 與陶瓷和低 ESR 電容器兼容
• 低電磁干擾（EMI）符合EN55015標準EN55015，請參閱和
• LED 開路和短路保護
• 熱關斷和 RoHS 兼容
• –40°C 至 +125°C 結溫范圍

參數

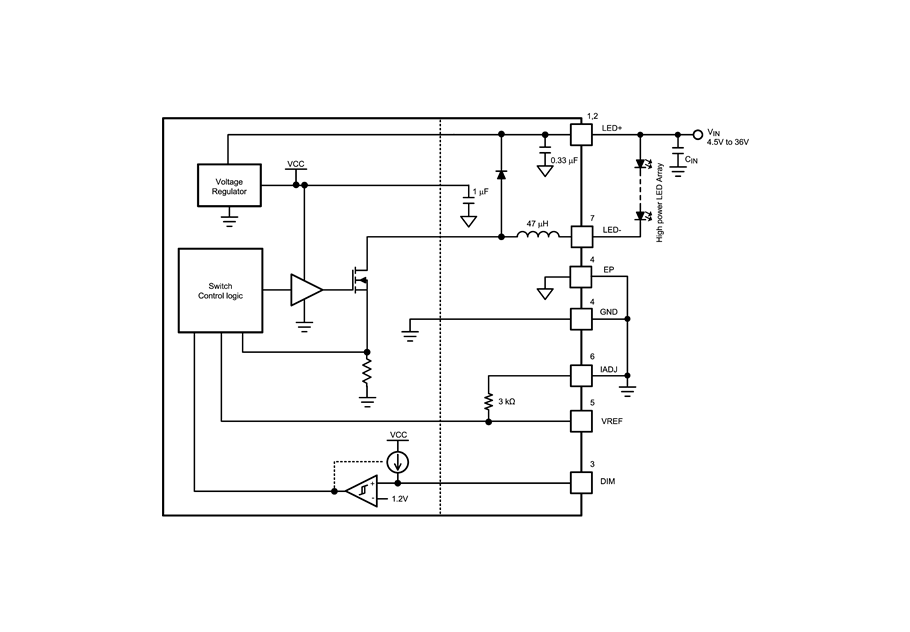

方框圖

?1. 產品概述?

• ?型號?：TPS92550，德州儀器（TI）推出的高集成度LED驅動模塊。
• ?核心特性?：
  • 輸入電壓范圍：4.5V–36V，支持串聯驅動最多10顆LED（最大14W功率）。
  • 集成所有功率元件（含電感），效率高達96%。
  • 恒流輸出：默認350mA，可通過外部電阻調節至300mA–450mA（精度±3.6%）。
  • 支持400kHz固定開關頻率，低電磁干擾（EMI），符合EN55015標準。

?2. 關鍵功能?

• ?調光控制?：
  • 通過DIM引腳支持PWM調光，最小脈寬16μs，兼容高對比度調光需求。
• ?保護機制?：
  • 輸入欠壓鎖定（UVLO）、LED開路/短路保護、熱關斷（結溫范圍-40°C至125°C）。
• ?并聯擴展?：支持多模塊并聯以提升輸出電流（如900mA）。

?3. 電氣特性?

• ?典型性能?：
  • 效率曲線：在不同輸入電壓和LED數量下效率為80%~96%（見圖2、7、9等）。
  • 電流調整：通過IADJ引腳電阻（公式：ILED ≈ 1050/(3k + RIADJ)）或VREF引腳電阻實現。
• ?極限參數?：
  • 最大結溫150°C，ESD防護等級±2kV（除IADJ引腳外）。

?4. 應用場景?

• 通用照明（臺燈、櫥柜燈）、建筑照明（射燈、水下燈）、街燈等。

?5. 封裝與設計?

• ?封裝?：7引腳PFM封裝（10.16×13.77×4.57mm），帶裸露焊盤增強散熱（θJA=20°C/W）。
• ?PCB設計建議?：
  • 輸入/輸出電容需貼近引腳布局，降低EMI。
  • 提供參考電路圖和BOM表（如2.2μF陶瓷電容選型）。
