在EtherCAT系統中，確保各從站設備的時鐘同步是實現精確控制的關鍵。本期我們將探討AWStudio運動控制版如何通過分布式時鐘同步機制，解決時鐘不一致問題，提升系統的同步性能。

?EtherCAT系統中的時鐘同步問題

EtherCAT 不使用分布式時鐘，各從站依賴本地時鐘獨立運行，無統一時間基準，這會導致工業自動化場景的可靠性與控制精度降低，引發以下后果：

• 多設備動作不同步：例如多軸聯動機床的多個電機、協同工作的機器人關節，會因時鐘偏差出現動作延遲或錯位，導致加工精度下降、設備卡頓甚至碰撞。
• 數據傳輸與采集誤差大：從站上傳的傳感器數據（如位置、溫度）會因時間戳混亂，導致主站計算（如速度、扭矩）出現誤差，影響系統調控準確性。
• 通信抖動敏感，穩定性差：無分布式時鐘的硬件校準機制，系統對通信抖動（如信號干擾、負載波動導致的傳輸延遲波動）容忍度會下降，影響系統整體的穩定性。
• 復雜拓撲場景無法適配：當 EtherCAT 網絡包含多個從站、采用線型/樹型等復雜拓撲時，各從站與主站的距離差異會導致傳播延遲不一致。無分布式時鐘的延遲補償功能，會使遠端從站與近端從站的時鐘偏差呈累積效應，最終導致整個網絡同步崩潰，無法滿足多設備協同的需求。

為了精確控制從站設備何時接收輸出數據和提供輸入數據，確保數據傳輸?shù)臏?zhǔn)確性和實時性，EtherCAT設備系統需要實現時間同步。引入分布式時鐘（Distributed Clocks, DC）可以有效解決這一問題。

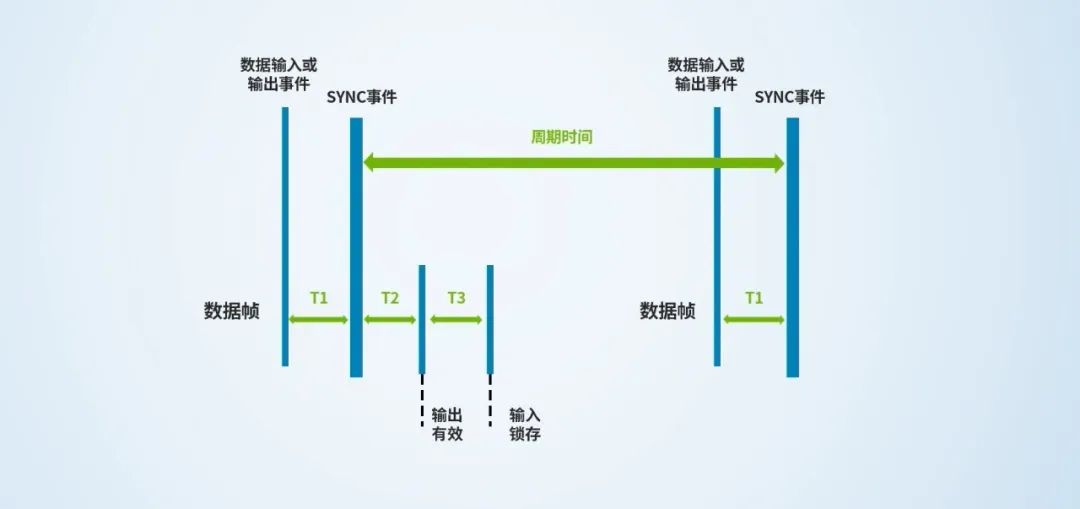

分布式時鐘同步機制是一種高精度的時間同步模式。如圖所示，數據幀在SYNC信號提前T1時間到達，從站在SYNC事件之前已經完成數據交換和控制計算。當接收SYNC信號后，立即執行輸出操作，從而提高了同步性能?？梢岳斫鉃?，某個從站數據幀到達后不立即處理，因為有些從站可能還沒接收到數據。通過等待一個指定的時間，所有從站可以一起處理數據，從而達到較好的同步效果。

?AWStudio運動控制版的分布式時鐘配置

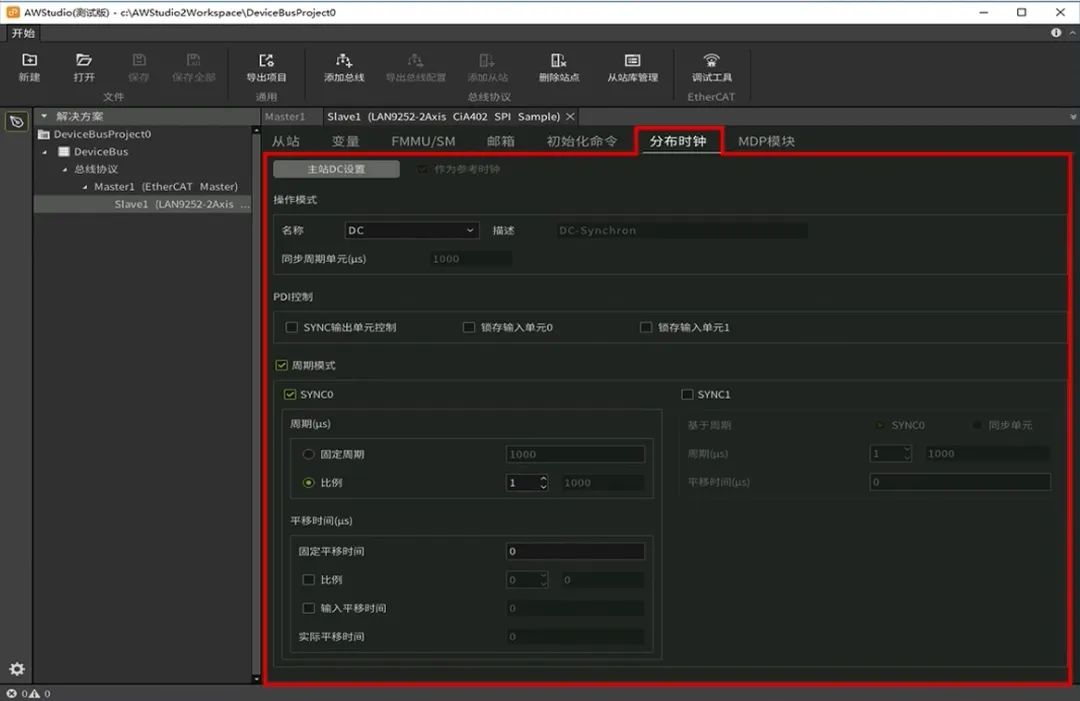

AWStudio運動控制版支持對分布式時鐘進行詳細配置，以確保整個網絡中從站設備的精確同步。這對于需要高精度時間控制的應用場景尤為重要。

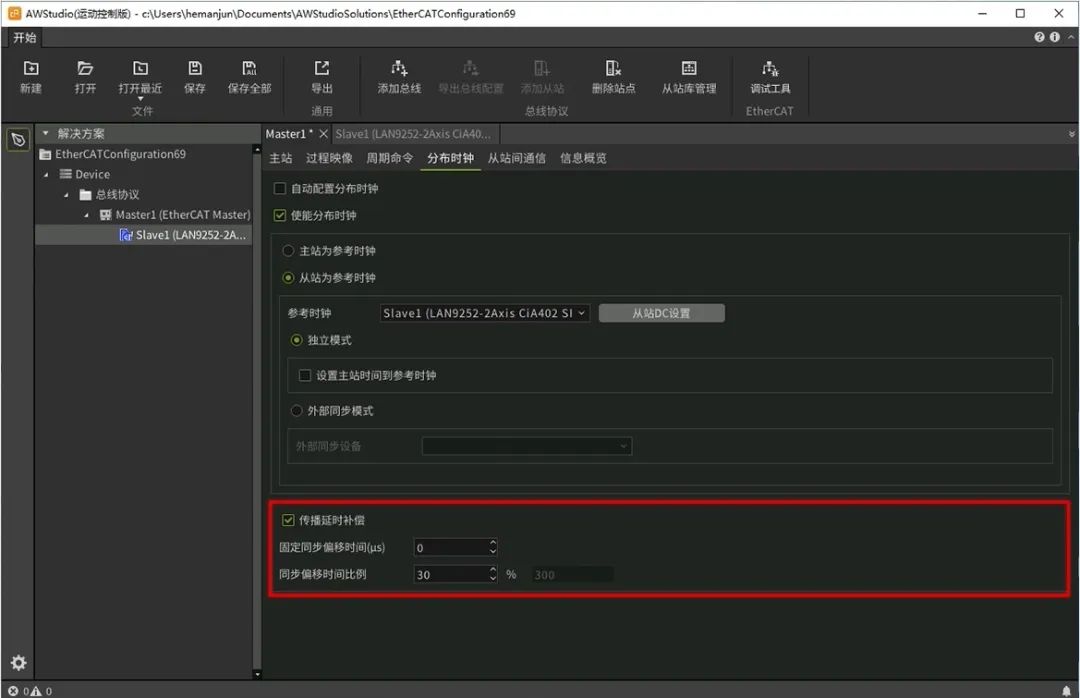

軟件提供了同步偏移和漂移補償?shù)呐渲眠x項，幫助開發者根據實際情況調整時鐘參數，以達到最佳的同步效果。

?結語

通過分布式時鐘同步機制，AWStudio運動控制版為EtherCAT系統提供了高精度的時間同步解決方案。無論是自動化生產線還是機器人控制系統，AWStudio都能確保從站設備的精確同步，提升系統的整體性能。如果您對AWStudio運動控制版的分布式時鐘同步功能有任何疑問或建議，歡迎在評論區留言探討。
