使用操作

1 開關機操作

● 長按電源/ESC鍵2秒可進行開機、關機操作。

● 本儀器具備自動關機功能，此功能可關閉，自動關機時間可設置；啟動自動關機功能后，當儀器閑置一定的時間后將會自動關機。

● 本儀器具備低電量自動關機功能，當電池電量耗盡時，會自動停止測試過程，并自動進行關機操作。

注：以上所有情況，顯示屏都會顯示相應的提示信息。

2 測試操作

在待機界面（測試參數設置界面）長按“測試”鍵2秒進入測試數據顯示界面并啟動測試；在測試數據顯示界面短按“測試”鍵或“電源/ESC”鍵停止測試；長按“測試”鍵可再次啟動測試。

6.2.3 狀態欄

狀態欄位于顯示屏頂部，用于顯示當前日期、當前時間、外設工作狀態、電池信息等，見下圖：

頂部狀態欄示意圖

圖標 說明

儀器控制權狀態圖標。當儀器的控制權被APP剝奪時，顯示此圖標。（此功能僅限于具有APP功能的儀器）

測試記錄查看圖標。當前儀器界面在測試記錄查詢界面時，顯示此圖標；查看測試記錄集體數據時，此圖標閃爍，以提醒用戶當前顯示的是測試記錄數據。

藍牙連接成功圖標。當儀器通過藍牙接口與外部設備連接成功后，顯示此圖標。

電池充電圖標。當儀器接入交流電源，且充電功能正常時，顯示此圖標。

電池電量圖標。顯示內置電池當前電量及其充電狀態。

電池電量低時，圖標閃爍。

電池充電過程中，外框?yàn)榧t色。

電池充滿時，外框?yàn)榫G色。

6.2.4 電壓表功能及絕緣電阻測試參數設置

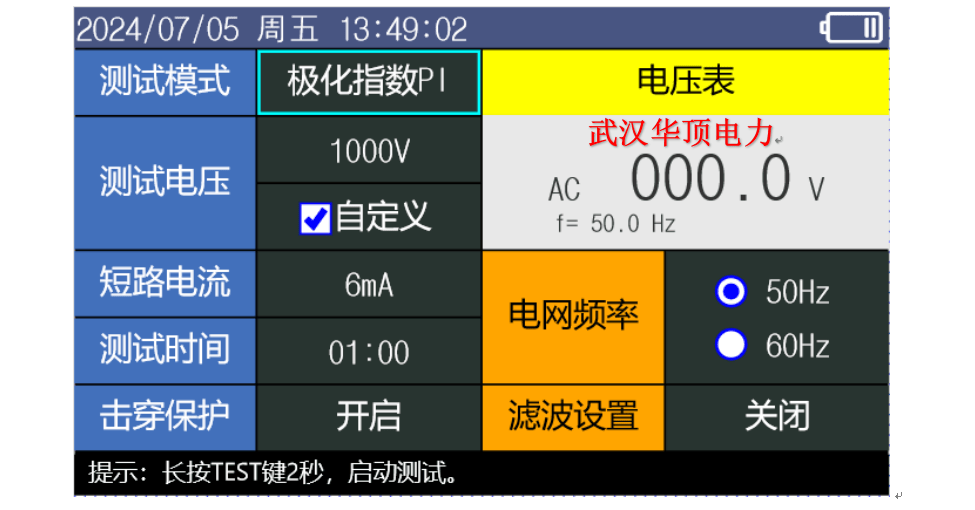

儀器開機后進入待機界面，在此界面下儀器工作在電壓表模式，并且可對絕緣電阻測試參數進行設置，見下圖：

上下左右鍵可以控制顯示界面光標位置，按下確認鍵可進入數值修改模式或直接修改參數設置。

當沒有進入數值修改狀態時，短按“電源/ESC”鍵，可進入主菜單界面。

長按“測試”鍵2秒，可啟動測試過程，并進入測試數據顯示界面。

● 電壓表：

電壓表功能可自動測量“L(-)”端子和“E(+)”端子輸入的交流電壓值或直流電壓值；

當被測電壓為直流電壓時，顯示直流電壓符號及其正負極性；

當被測電壓為交流電壓時，顯示交流電壓符號及其頻率值；當交流電壓信號頻率超范圍時，其頻率顯示為“----”。

● 絕緣電阻測試參數設置

① 測試模式：將光標移動至此位置，按鍵“確認”鍵，進入數值修改狀態，測試模式選擇項閃爍顯示；此時可以使用“上”鍵或“下”鍵修改測試模式。

絕緣電阻IR：常規絕緣電阻測試模式；根據設定的測試時間自動判斷是否進行DAR測試和PI測試。

吸收比DAR：吸收比測試模式；

極化指數PI：極化指數測試模式；

步進電壓SV：步進電壓測試模式。

② 測試電壓：將光標移動至此位置，按鍵“確認”鍵，進入數值修改狀態，測試電壓值閃爍顯示；此時可以使用“上”鍵或“下”鍵修改測試電壓值。

具備6個固定電壓測試檔位，分別是：100V、250V、500V、1000V、2500V、5000V。

選擇自定義測試電壓模式時，短按“上”鍵或“下”鍵電壓調整步長為10V；長按短按“上”鍵或“下”鍵并且保持3秒以上時，電壓調整步長為50V。

③ 短路電流：將光標移動至此位置，按鍵“確認”鍵，進入數值修改狀態，短路電流值閃爍顯示；此時可以使用“上”鍵或“下”鍵修改短路電流值。

④ 測試時間：將光標移動至此位置，按鍵“確認”鍵，進入數值修改狀態，短路電流值閃爍顯示；此時可以使用“上”鍵或“下”鍵修改短路電流值。

各種測試模式下的測試時間獨立保存互不影響，便于下次使用。

絕緣電阻IR：常規絕緣電阻測試模式；當設置的測試時間大于等于DAR測試所需時間時，將自動進行DAR測試，并在測試完成后顯示DAR相關結果。

吸收比DAR：測試時間不可設置，固定為1分鐘。

極化指數PI：測試時間不可設置，固定為10分鐘。

⑤ 擊穿保護：將光標移動至此位置，按鍵“確認”鍵修改設置。

開啟擊穿保護功能后，在測試過程中一旦試品發生絕緣擊穿，則儀器自動停止測試過程并提示“試品擊穿”；否則，儀器在試品發生絕緣擊穿后繼續進行測試，儀器液晶屏顯示符號，以提示用戶試品已發生絕緣擊穿。

⑥ 電網頻率：將光標移動至此位置，按鍵“確認”鍵修改設置。

電網頻率參數用于設置內置硬件濾波器的濾波頻率，從而大大減小電網干擾對絕緣電阻測試結果的影響。

⑦ 濾波設置：將光標移動至此位置，按鍵“確認”鍵，進入數值修改狀態，濾波設置值閃爍顯示；此時可以使用“上”鍵或“下”鍵修改濾波設置值。

此設置項用于設置軟件濾波器的濾波參數，軟件濾波器可被關閉。軟件濾波器采用滑動濾波算法進行測試結果數據的濾波，其滑動窗口長度單位為秒鐘；滑動窗口長度可設置為5S、10S、15S，設置的滑動窗口越長測試結果數據達到真實值所需的時間越長。

6.2.5 主菜單操作

主菜單中可選擇“絕緣測試”、“記錄查詢”、“時鐘設置”和“系統設置”四個子菜單。

絕緣測試：進入絕緣電阻測試參數設計界面；

在主菜單界面短按“測試”鍵可快速進入；

記錄查詢：用于查看、編輯和導出已保存的測試數據；

時鐘設置：用于設置儀器內置實時時鐘；

系統設置：可查看儀器基本信息、儀器設置、固件升級等。

6.2.6 絕緣電阻測試

安全提示：

● 在進行絕緣電阻測試接線前應確認試品是否帶電；即使試品已經斷電，試品上也可能帶有感應電。如果感應電壓過高將會威脅操作人員的人身安全，此時必須按照安全規程規定進行操作。

● 可以利用儀器自帶電壓表功能測量試品帶電情況，被測電壓值應在電壓表規定的測量范圍內。當被測電壓值過高時，儀器內部將會嚴重發熱甚至導致儀器燒毀。

● 測試停止或測試完成后，將儀器切換至電壓表模式，以便于查看試品帶電情況；當試品放電完成后方可拆除測試線。

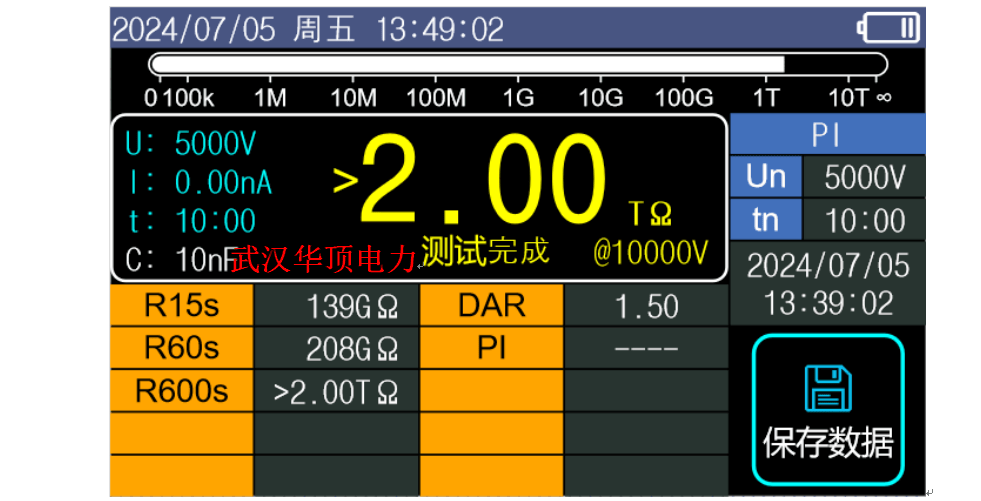

在絕緣電阻測試參數設置界面長按“測試”2秒，則會進入測試數據顯示界面并啟動測試，見下圖：

在此界面短按“測試”鍵或“電源/ESC”鍵將手動停止測試；長按“測試”鍵2秒將再次啟動測試。在啟動測試初期，高壓電源處于軟啟動狀態；在停止測試初期，儀器將對外部試品放電；此時狀態指示燈為紅色且快速閃爍，蜂鳴器發出急促的 “嗶…嗶…嗶…”訊響音。當進入正常測試狀態時，狀態指示燈為紅色且每秒閃爍1次，蜂鳴器每秒發出1次 “嗶…”訊響音。

顯示數據說明：

● 絕緣電阻圖示

以模擬量圖示的方式顯示當前以及最終測量的絕緣電阻值。

● 測試參數設置

表頭顯示設置的測試模式；

Un：設置的測試電壓值；

tn：設置的測試時間；

測試起始日期及時間。

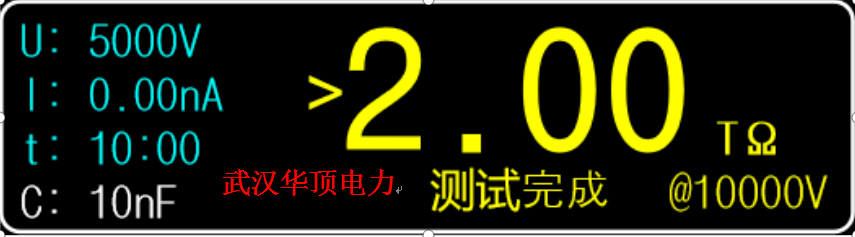

● 實時數據顯示及高壓電源狀態

U：實時測量的輸出直流電壓值；

I：實時測量的輸出直流電流值；

t：測試時間計時器；

C：試品電容量。

① 當實時絕緣電阻值超量程時，此處將顯示“﹥滿量程電阻值”。

② 高壓電源工作狀態：

圖標 說明

閃爍顯示此圖標表示高壓電源處于工作狀態。

閃爍顯示此圖標表示試品發生絕緣擊穿，測試已停止。

顯示此圖標表示試品發生絕緣擊穿燃弧，測試持續進行中。

CV 顯示此圖標表示高壓測試電源當前處于恒壓輸出狀態。

CC 顯示此圖標表示高壓測試電源當前處于恒流輸出狀態。

顯示此圖標表示高壓測試電源發生超溫故障，測試已停止。

③ 在絕緣測試過程中顯示當前測試狀態提示信息，并顯示測試完成時的測試電壓值。

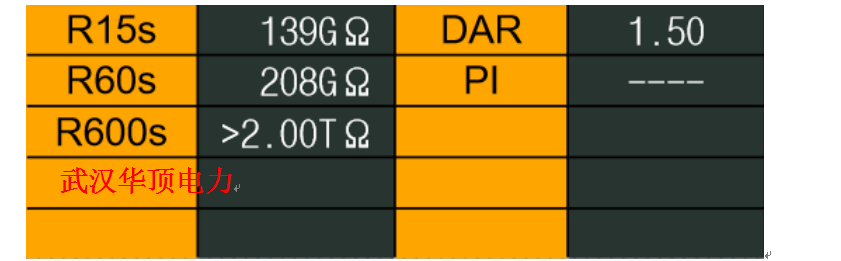

● 最終測試數據

R15s：測試時間計時器達到15秒時的試品絕緣電阻值。

注意：當“系統設置”→“設備設置”→“DAR模式”設置為“R60S/R30S”時，此處標識將顯示“R30s”并顯示測試時間計時器達到30秒時的試品絕緣電阻值。

R60s：測試時間計時器達到60秒時的試品絕緣電阻值。

R600s：測試時間計時器達到600秒時的試品絕緣電阻值。

DAR：吸收比數值。

PI ：極化指數。

注意：

1. R15s、R30s、R60s、R600s、DAR、PI數值是否顯示，依賴于設置的測試模式及測試時間是否滿足需求。

2. R15s、R30s、R60s、R600s絕緣電阻值超量程時，與其相關的DAR、PI數值將無法計算，并顯示“----”。

3. 在SV測試模式將顯示R1～R5和U1～U5的數值。

● 操作功能按鈕

“保存數據”用于將當前測試數據保存至儀器內置存儲器。

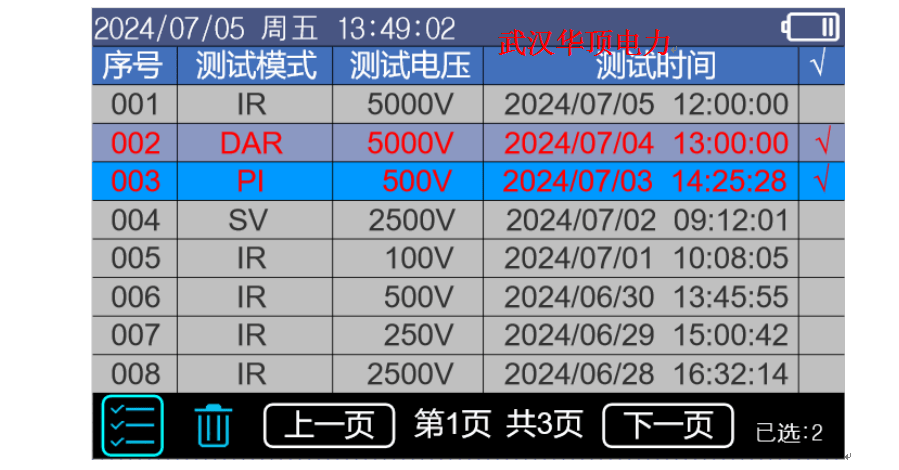

6.2.7 記錄查詢

測試記錄查詢界面具備的功能：

● 查看已保存的測試記錄；

● 批量刪除已保存的測試記錄。

“上”鍵、“下”、“左”鍵、“右”鍵用于移動光標；當光標處于某條測試記錄時，短按“確認”鍵可查看其詳細測試數據；長按“確認”鍵進入編輯模式并勾選當前測試記錄，可選擇多條測試記錄，并對其進行刪除操作；短按“電源/ESC”鍵退出編輯模式。

單擊此圖標可勾選當前屏幕中的所有測試記錄。

6.2.8 時鐘設置

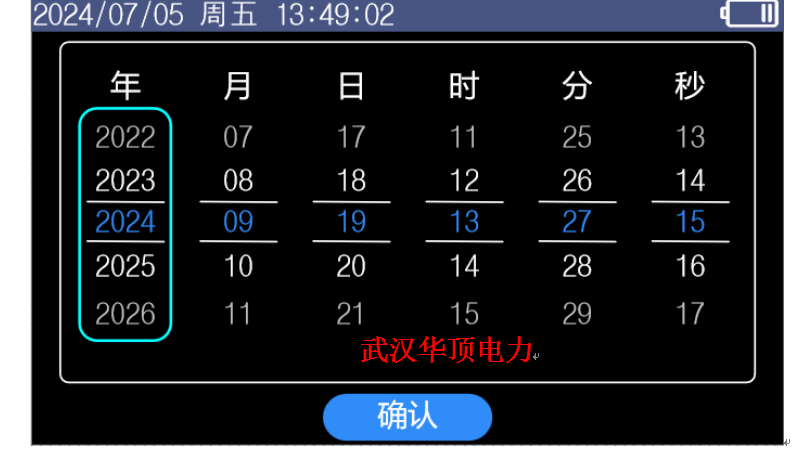

時鐘設置界面見下圖所示：

“左”鍵、“右”鍵用于選擇需要設置的項目，短按“確認”鍵進入數值修改狀態，此時“上”鍵、“下”鍵用于修改數值。

修改完畢后，單擊完成儀器時鐘的設置。

6.2.9 系統設置

● 設備信息

可查看設備軟硬件版本號、藍牙系統信息。

● 設備設置

單語言機型沒有“語言選擇”選項。

● 固件升級用于升級設備固件；

廠家設置屬于廠內調試用，不對用戶開放。

7測試模式詳解

7.1 IR測試模式

常規絕緣電阻測試模式；根據設定的測試時間自動判斷是否進行DAR測試和PI測試。

7.2 DAR吸收比測試模式

DAR吸收比測試模式固定測試時間為1分鐘，國內標準其計算公式為：

式中： --- 測試開始后第15秒的絕緣電阻值；

--- 測試開始后第60秒的絕緣電阻值。

國際比較流行的還有以下計算公式：

式中： --- 測試開始后第30秒的絕緣電阻值；

--- 測試開始后第60秒的絕緣電阻值。

DAR吸收比的計算模式可通過“系統設置”→“設備設置”→“DAR模式”進行設置。

7.3 PI極化指數測試模式

PI極化指數測試固定測試時間為10分鐘，其計算公式為：

式中： --- 測試開始后第60 秒的絕緣電阻值；

--- 測試開始后第600秒的絕緣電阻值。

7.4 SV步進電壓測試模式

SV步進電壓測試模式，將設定的測試電壓值以及測試時間平分成5等分，即步進電壓值及步進時間值。整個測試過程分成5步，并按照計算出的電壓步進值和時間步進值逐步提高測試電壓值。

本儀器最低輸出電壓值為50V，因此SV步進電壓測試模式，經過計算的步進電壓值應大于等于此值；否則，初始步驟按照最低50V電壓值進行測試。

注意：測試電壓值及測試時間值在做5等分計算時，為整數運算無小數部分為了達到預期的測試效果，測試電壓值及測試時間值最好設置為5的整數倍。
