TLC5971器件是一個 12 通道恒流灌電流驅動器。每個輸出通道都有 可單獨調節的電流，具有 65536 PWM 灰度 （GS） 步長。此外，每個顏色組可以是 由 128 個恒流灌電流步長控制，具有全局亮度控制 （BC） 功能。GS的 控制和 BC 可通過兩線信號接口訪問。的最大電流值 每個通道由單個外部電阻器設置。當 IC處于過熱狀態。
*附件：tlc5971.pdf

特性

• 12 個恒流灌輸出通道
• 電流能力：每通道 60 mA
• 具有增強頻譜
  PWM 的灰度 （GS） 控制：
  16 位（65536 步）
• 全局亮度控制 （BC）：
  每個顏色組 7 位（128 步）
• 電源電壓范圍：
  • 內部線性穩壓器：6 V 至 17 V
  • 直接電源：3 V 至 5.5 V
• LED 電源電壓：高達 17 V
• 恒流精度：
  • 通道間 = ±1%（典型值）
  • 設備到設備 = ±1%（典型值）
• 數據傳輸速率：20 MHz
• 線性穩壓器：3.3 V
• 自動顯示重復功能
• 顯示定時復位功能
• 內部和外部可選GS時鐘
• 熱關斷 （TSD） 和自動重啟
• 無限設備級聯
• 工作溫度范圍：–40°C 至 +85°C
• 應用
  • RGB LED集群燈顯示器

參數

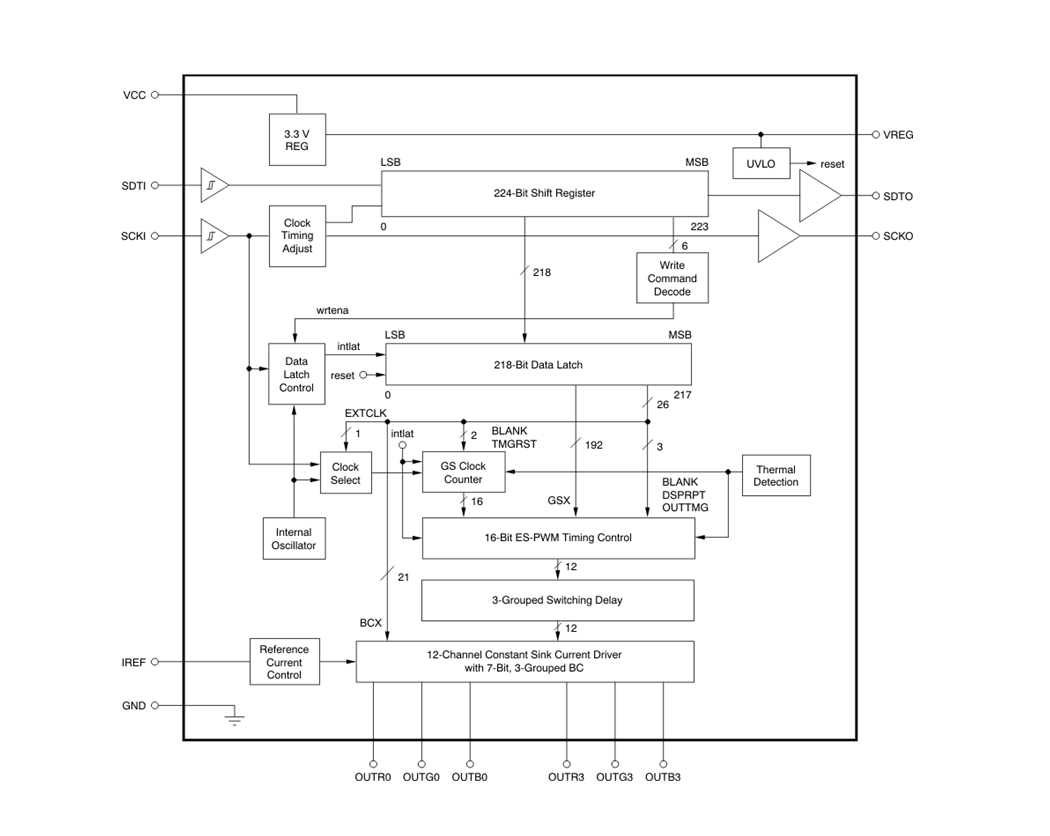

方框圖

?1. 產品概述?
TLC5971是德州儀器（TI）推出的12通道恒流灌電流型LED驅動芯片，專為RGB LED集群燈設計，具有以下核心特性：

• ?通道配置?：12路獨立可調恒流輸出，每通道最大電流60mA。
• ?控制精度?：16位增強頻譜PWM灰度控制（65,536級） + 7位全局亮度控制（128級/顏色組）。
• ?電源范圍?：支持內部線性穩壓器（6V-17V）或直接供電（3V-5.5V），LED供電電壓最高17V。
• ?通信接口?：兩線串行接口（SDTI/SCKI），數據傳輸速率20MHz。

?2. 關鍵功能?

• ?恒流精度?：通道間±1%，器件間±1%（典型值）。
• ?自動顯示重復?：支持無外部干預的PWM周期循環（通過DSPRPT位控制）。
• ?熱保護?：內置熱關斷（TSD）功能，結溫超過165°C時自動關閉輸出。
• ?級聯擴展?：支持無限級聯，適用于大規模LED陣列控制。

?3. 應用場景?
主要應用于RGB LED集群燈、全彩顯示屏、裝飾照明等需要高精度調光和多通道控制的場景。

?4. 封裝與引腳?

• ?封裝選項?：HTSSOP-20（6.5mm×4.4mm）或VQFN-24（4mm×4mm）。
• ?關鍵引腳?：
  • ?SDTI/SCKI?：串行數據輸入/時鐘輸入。
  • ?OUTR0-3/OUTG0-3/OUTB0-3?：RGB三組恒流輸出通道。
  • ?IREF?：外接電阻設定最大輸出電流（公式：RIREF(kΩ) = 41 × 1.21V / IOLCMax(mA)）。

?5. 電氣特性?

• ?輸出電流范圍?：2mA-60mA（通過IREF電阻調節）。
• ?線性穩壓器?：3.3V輸出，最大負載電流25mA。
• ?工作溫度?：-40°C至+85°C。

?6. 控制邏輯?

• ?數據幀結構?：224位移位寄存器（6位寫命令+218位數據），需發送寫命令25h觸發數據鎖存。
• ?PWM時序?：可選擇內部振蕩器（默認）或外部SCKI時鐘作為PWM基準，支持上升沿/下降沿輸出切換（OUTTMG位控制）。

?7. 設計支持?

• ?典型電路?：提供內部穩壓器模式和直接供電模式的參考設計。
• ?布局建議?：強調電源去耦電容靠近VCC引腳，GND布線需低阻抗。
