SRT3000是我公司推出的一個OEM硅微壓力傳感器系列，該系列產品從規格上講屬于低壓力量程產品，其滿量程為5KPA ,7KPA和10kPa。從驅動方式上講，該系列屬于恒流源驅動產品，其恒流源推薦值為1.5mA。SRT3000系列的制作工藝十分考究，其傳感器芯片采用三維膜片結構，能夠在保證總體精度和線性度的同時還具有極高的靈敏度。同時該系列產品還具有全面溫度補償?shù)墓δ?，其溫度補償范圍極大，為-10~60℃，這是該系列的一個突出性優點。

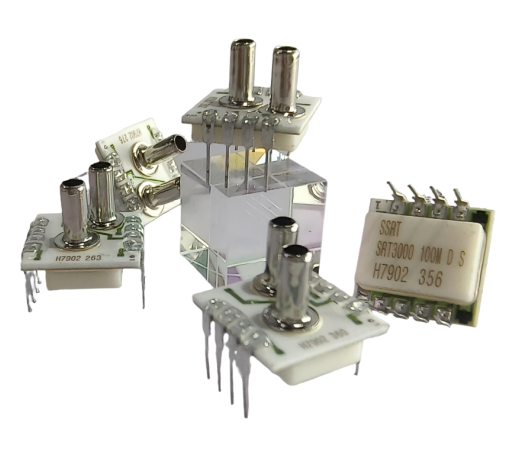

圖1 SRT3000系列的實物圖

SRT3000系列在生產過程中，為了保證靜態零點和溫度補償零點的精準性，其使用了鐳射微調的工藝，該工藝同時還能保證其溫度補償?shù)木珳?zhǔn)度。由于該系列是恒流源驅動的關系，所以需要額外的接一個電阻與一個外部差分放大器，從而該器件能夠?qū)α砍谭秶龅骄_的校準。

SRT3000系列共有3個子型號產品，其全部為差壓類型的器件，即其壓力傳感可以是正向壓力，也可以是反向壓力。以SRT3000-050M-D-S為例，其壓力測量范圍即為-5KPA~+5KPA,該系列器件的封裝全部采用雙列直插式（DIP），使用起來方便簡單，接口兼容性好。并且其接口設計為短管，其適用范圍更廣，客戶也能根據自身的實際需求進行密封選擇。該系列產品的工作溫度范圍為-40°C~+85°C，滿足工業產品等級的標準。但同時也要注意，盡量在其-10~60℃的溫度補償范圍內使用，以達到最佳的精確度和線性度。

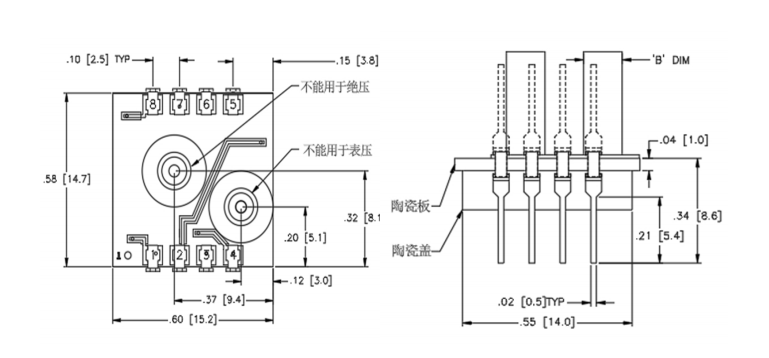

圖2 產品尺寸圖

SRT3000系列補償式低壓恒流傳感器的主要特點：

? 高精度、小量程器件，適用于高精密設備

? 恒流源驅動，推薦電流典型值1.5mA

? 簡單方便的雙直插封裝（DIP）

? 全面溫度補償功能，并且經過精準的零點校準

? 通過內置專用電阻和外接放大器，可實現量程校準功能

? 性能強大，可靠性高，零點穩定

? 5KPA，7KPA ，10KPA多種壓力范圍可選

? 溫度補償范圍極大-10~60°C

? 工作以及存儲溫度范圍大，-40°C~+85°C

SRT3000系列補償式低壓恒流傳感器的典型應用：

? 醫療設備

? 呼吸器

? HVAC（空調系統）

? 液位測定裝置

? 流量檢測設備

? 工業控制設備
