壓敏電阻（MOV, Metal Oxide Varistor）是電子設備中用于浪涌保護的重要元器件。隨著電子產品的小型化、高集成化，對壓敏電阻的封裝形式和性能要求也越來越多樣化。從傳統插件式到表面貼裝式（SMD），不同封裝形式直接影響到產品的裝配方式、耐浪涌性能、體積大小以及應用場景。本文將系統解析壓敏電阻的常見封裝結構、命名方式、性能對比，并結合 Boarden（寶宮電子）的產品線，提供選型建議。

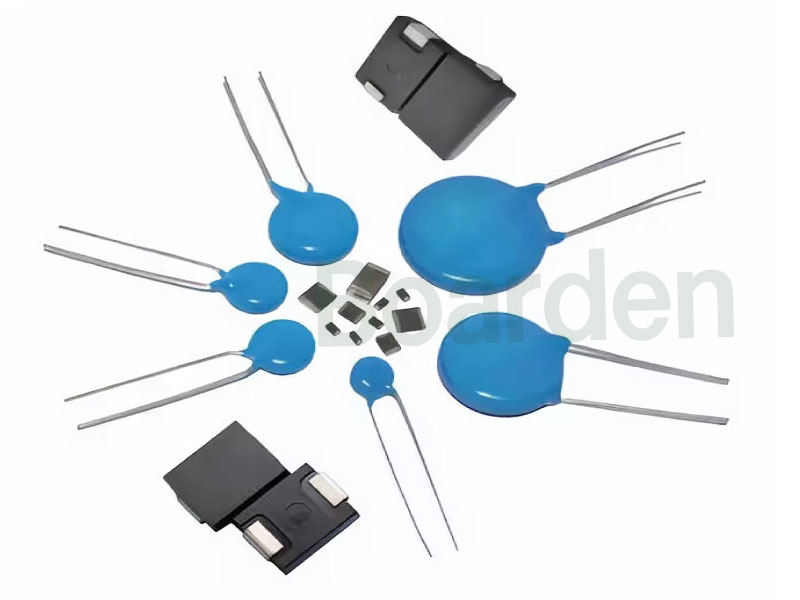

一、壓敏電阻的主要封裝形式分類

插件式（徑向）Radial Leaded MOV

特征：圓盤狀陶瓷壓敏片，兩根引腳從底部徑向引出。

安裝方式：DIP（插件焊接）

典型型號：5D、7D、10D、14D、20D系列

優勢：通流能力強、價格低、適用于對體積要求不高但需高浪涌能力的場合。

應用場景：LED燈具、電源適配器、電表、電機驅動控制等。

表面貼裝式（SMD MOV / MLV）

SMD（表面貼裝）壓敏電阻主要分為兩類結構：塑封型（Epoxy-coated）和多層陶瓷型（MLV, Multilayer Varistor）。

塑封型 SMD MOV（Epoxy-coated MOV）

結構：將傳統圓盤形MOV壓敏片縮小后，覆以環氧樹脂封裝，再加工為矩形貼片結構。

特點：兼具插件型MOV的陶瓷結構與貼片工藝兼容性，適合中等通流能力需求。

優勢：相比MLV結構，塑封型SMD MOV通流能力更強，適用于燈具驅動、AC輸入等位置。

應用：例如Boarden CMS3025、4032系列，廣泛用于照明電源及工業電路保護。

多層陶瓷結構 MLV（Multilayer Varistor）

結構：由多層陶瓷材料壓制而成，電極層與陶瓷層交替堆疊，端面電極焊接處理。

特點：體積小、響應速度快、殘壓低，非常適合小型化、高密度電路。

優勢：兼容SMT全自動貼片工藝，適用于USB接口、信號線保護、智能穿戴設備等。

Boarden主打產品：CMS1206V511-G3、CMS0805V561P300等，具備優良一致性和低漏電性能。

3. 特種封裝（復合結構/大功率用）

如CMS3025、4032系列：大尺寸貼片型壓敏，適用于LED驅動、工業電源等需大通流能力和緊湊布局的場合。

方形插件型MOV：適合整流橋前端保護，典型型號如MOV-S14、MOV-S20。

二、封裝形式對比及選型建議

封裝類型

安裝方式

通流能力

占板空間

自動化適配

成本

典型應用

Radial 插件式 DIP 高 大 差 低 電源板、燈具

SMD 貼片式（MLV） SMT 中 小 優 中 LED驅動、小電源

SMD 貼片式（塑封型） SMT 中-高 中 優 中 工業照明、AC輸入保護

大功率貼片型 SMT 高 中 優 高 工業、照明電源

建議：

成本優先：選插件式（如7D561）

空間緊湊+自動化：選貼片式（如CMS1206V511-G3，CMS1206V561，CMS0805V561等）

需要高浪涌+小尺寸：選Boarden高通流貼片型CMS系列

三、型號命名規則解析

插件式 MOV 命名規則（以Boarden為例） 示例：MOV-7D561K

7D：表示壓敏片直徑約為7mm

561：表示壓敏電壓為560V（561即56×10）

K：表示電壓容差為±10%

貼片式 MLV MOV 命名規則（Boarden CMS 系列） 示例：CMS1206V561P500

CMS：Ceramic micro-surge（貼片壓敏系列）

1206：封裝尺寸（英寸制，12×06 = 3.2mm×1.6mm）

V561：壓敏電壓為560V（561 = 56×10）

P500：通流能力參數，例如50A@8/20μs

Boarden封裝對照簡表：

產品型號

類型

封裝尺寸

壓敏電壓

通流能力（8/20μs）

特點說明

MOV-7D561K 插件式 ?7mm 560V ～A 經典燈具方案，成本低

CMS0805V561P300 貼片式 2.0×1.25 560V 30A 適合小功率LED/USB供電保護

CMS1206V511-G3P500 貼片式 3.2×1.6 510V 50A 升級版G3芯片，低殘壓、穩定性好

CMS3025V431P501-B 大功率貼片 7.6×6.4 430V 500A 適合照明驅動和整流橋前端保護

四、常見客戶問題解答（FAQ）

Q1：插件式和貼片式哪個浪涌能力更強？

A：在相同體積下，插件式MOV通常具備更高的能量處理能力。但Boarden的貼片型CMS系列也支持高通流（可達500A），可替代部分插件方案。

Q2：如何理解型號中的“561”？

A：561=56×10=560V，為壓敏電壓的標準表達方式，通常帶容差“K”表示±10%。

Q3：壓敏電阻能否長期通電工作？

A：不推薦。MOV設計用于浪涌吸收，長期通電可能導致老化甚至熱失控，應配合保險絲或熔斷電阻使用。

結語

壓敏電阻的封裝類型與命名方式直接影響器件的性能與選型效率。隨著自動化趨勢的發展，貼片式MOV（特別是多層陶瓷結構MLV）在小功率、精密電子設備中越來越受歡迎，而傳統插件型仍在燈具、適配器等場合占有一席之地。
