Texas Instruments TPS6287x/TPS6287x-Q1同步降壓轉換器是具有遠程差分檢測功能的引腳對引腳6A、9A、12A和15A降壓直流/直流轉換器系列。每個電流等級都提供帶I^2^C接口的全功能器件版本和不帶I^2^C接口的有限功能器件版本。所有器件都具有高效率且易于使用。低電阻電源開關在高環境溫度下支持高達15A連續輸出電流。每個器件均可在堆疊模式下工作，以提供更高輸出電流。該器件還可用于在多個器件上增加功率耗散。

數據手冊：

Texas Instruments TPS6287x/TPS6287x-Q1系列采用增強型DCS控制方案，支持固定頻率運行的快速瞬變。這些器件在省電模式下工作，實現最大效率或強制PWM模式，實現出色的瞬態性能，并具有最低輸出電壓紋波。可選配遙感功能，以最大限度地在負載點進行電壓調節。開關頻率可借助FSEL引腳通過電阻器進行選擇。開關頻率可設置為1.5MHz、2.25MHz、2.5MHz或3MHz，也可與頻率范圍相同的外部時鐘同步。

兼容I^2^C的接口提供多種控制、警告和監控功能。其中包括電壓監控和溫度相關警告。通過兼容I^2^C的接口可調節輸出電壓，使負載的功耗快速適應應用的性能需求。通過VSEL引腳，默認啟動電壓可實現電阻可選。

特性

支持功能安全
- 來輔助功能安全系統設計的文檔
輸入電壓范圍：2.7 V至6 V
6A、9A、12A、15A、20A、25A和30A系列引腳對引腳兼容器件
4個輸出電壓范圍
- 0.4V至0.71875V（1.25mV步進）
- 0.4V至1.0375V（2.5mV步進）
- 0.4V至1.675V（5mV步進）
- 0.8V至3.35V（10mV步進）
輸出電壓精度：±1%
輸出電壓精度：±0.8% (TPS62877-Q1)
7 mΩ和4.5 mΩ內部功率MOSFET
2.6mΩ和1.5mΩ內部功率MOSFET (TPS62877-Q1)
可調外部補償
電阻器可選啟動輸出電壓
電阻器可選開關頻率
節電或強制PWM操作
差分遙感
可選堆疊操作，提高輸出電流能力
熱警告和熱關斷
精密使能輸入
有源輸出放電
可選擴頻時鐘
電源正常輸出，具有窗口比較器
采用2.55mm×3.55mm×1mm VQFN封裝，帶可潤濕側翼
結溫TJ ：-40°C至+150°C

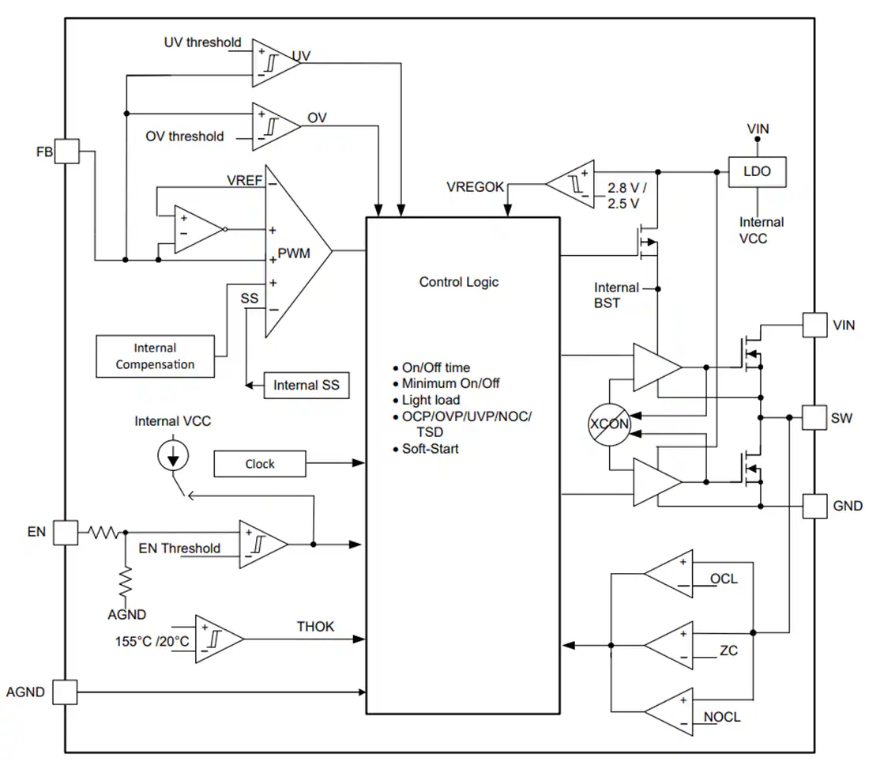

功能框圖

TPS6287x系列同步降壓轉換器技術解析與應用指南

一、產品概述

TPS6287x是德州儀器(TI)推出的高性能同步降壓DC/DC轉換器系列，包含6A(TPS62870)、9A(TPS62871)、12A(TPS62872)和15A(TPS62873)四個電流等級的引腳兼容型號。該系列采用2.7V至6V輸入電壓范圍，提供0.4V至3.35V的可調輸出電壓，具有±1%的輸出電壓精度和高達95%的轉換效率。

二、核心特性

?靈活的輸出配置?
- 四檔輸出電壓范圍可選：
  - 0.4V-0.71875V（1.25mV步進）
  - 0.4V-1.0375V（2.5mV步進）
  - 0.4V-1.675V（5mV步進）
  - 0.8V-3.35V（10mV步進）
- 通過VSEL引腳可設置四種默認啟動電壓
?高性能功率級?
- 集成7mΩ（高端）和4.5mΩ（低端）MOSFET
- 支持1.5MHz/2.25MHz/2.5MHz/3MHz可調開關頻率
- 支持外部時鐘同步（1.3-3.3MHz范圍）
?先進控制特性?
- 增強型DCS控制架構，支持快速瞬態響應
- 可選PFM/強制PWM工作模式
- 差分遠程電壓檢測（VOSNS/GOSNS）
- 可編程軟啟動時間（0.5/1/2/4ms）
?保護與監控?
- 熱警告(150°C)和熱關斷(170°C)保護
- 輸入欠壓(2.5V)和過壓(6.3V)鎖定
- 可配置的過流保護（限流/打嗝模式）
- 電源良好(PG)輸出指示
