在雙碳目標推動下，新型電力系統的“雙高”特性對測試技術提出了更高要求。EasyGo實時仿真平臺憑借1μs超小步長實時仿真能力及易用高效特點，已廣泛應用于新能源電力系統仿真。但工程師在仿真結果后續處理時，仍需手動提取波形、計算關鍵參數并反復調試。為此，我們推出EasyGo TestSim仿真自動化測試軟件，助力高效測試。

一、EasyGo TestSim仿真自動化測試軟件

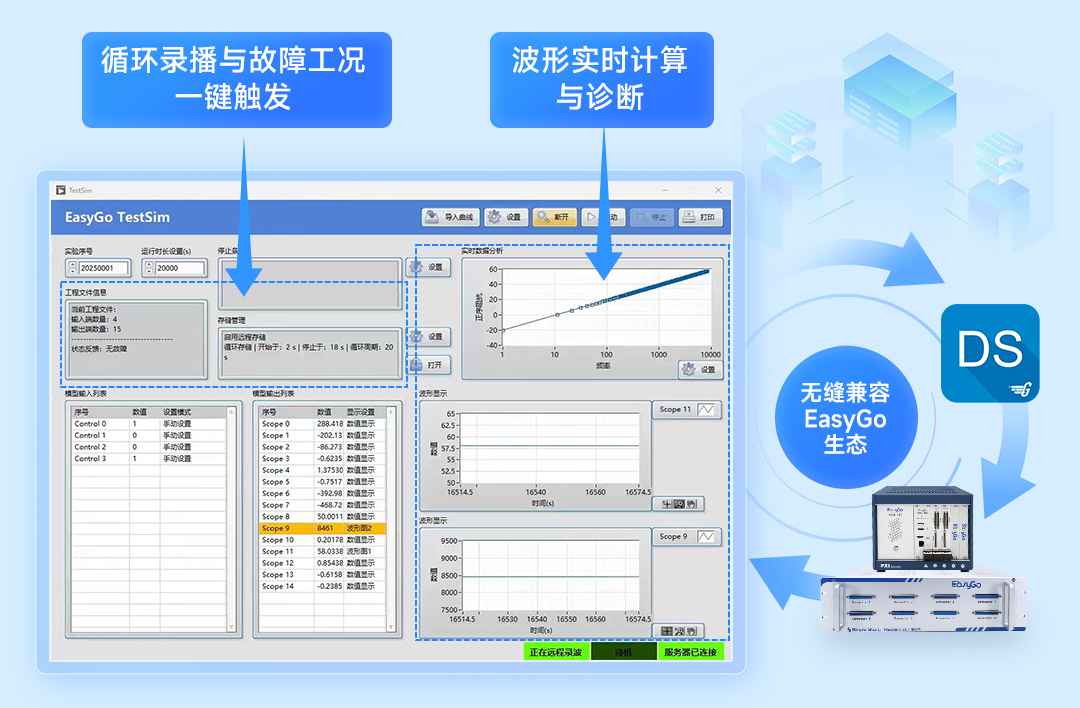

EasyGo TestSim是一款輕量化的測試輔助軟件，能夠?qū)?fù)雜繁瑣的新能源工況（如高低電壓穿越、阻抗掃頻等）進行自動化測試，并自動存儲每種工況下的波形數據。

它延伸了仿真的價值，通過自動化波形分析、故障觸發和實時計算，幫助工程師快速驗證系統性能，減少大量重復操作，提高工作效率。

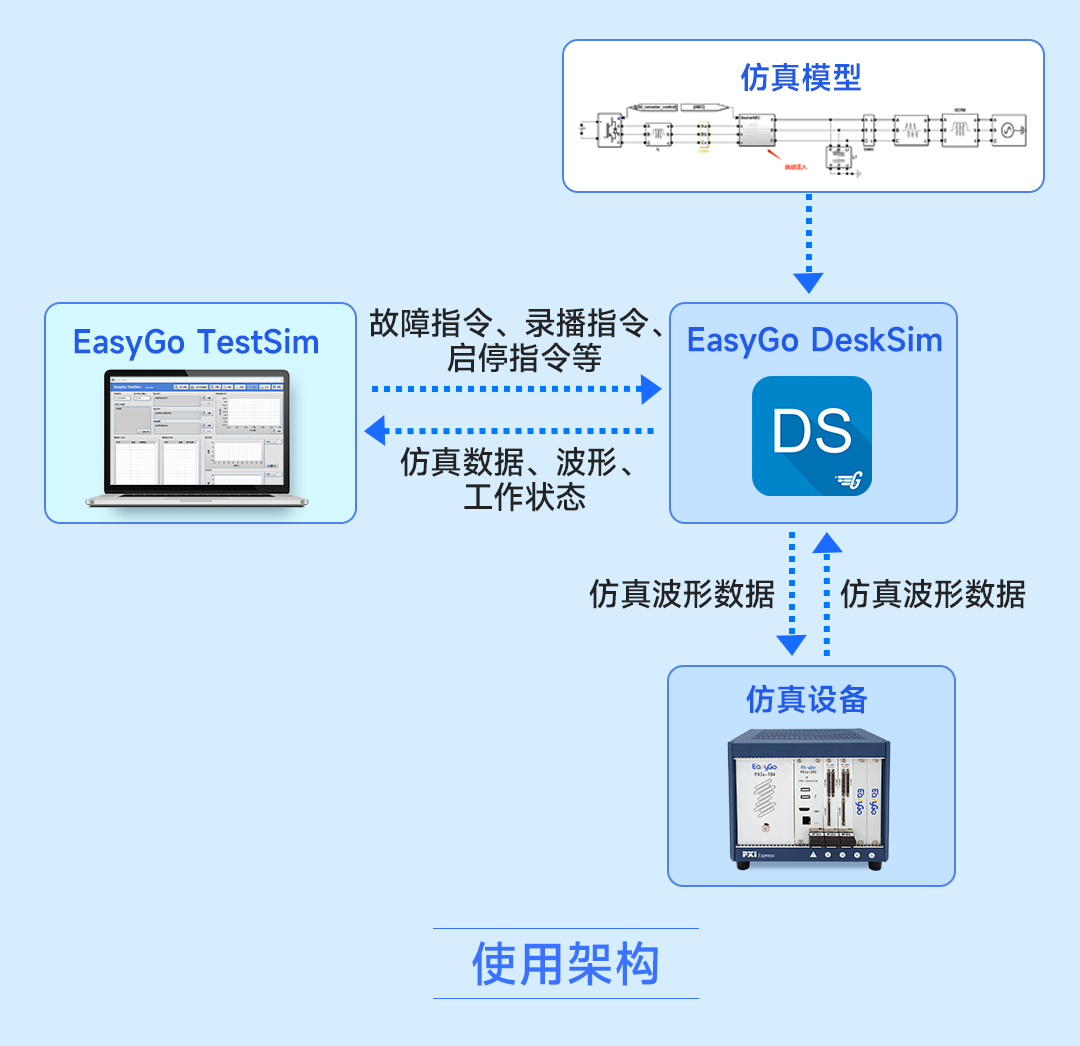

EasyGo TestSim 需要搭配EasyGo DeskSim使用，其使用框架如圖所示：

■EasyGo DeskSim軟件：直接管理仿真設備。

■EasyGo TestSim軟件：通過 Modbus 通訊控制EasyGo DeskSim，可發送故障指令、錄播指令以及啟停指令，并接收仿真數據波形和仿真工作狀態信息。

二、軟件核心功能

1、循環錄播與故障工況一鍵觸發

?循環錄播：支持對 EasyGo仿真平臺生成的波形數據進行循環錄制，可自定義循環起/終點、次數及間隔時間，錄制波形時段與工況時段高度對齊。

?邏輯兼容：兼容 EasyGo DeskSim 的模型分割邏輯，確保故障注入與仿真步長嚴格同步，誤差<0.1%。

?工況一鍵觸發：支持高低穿、掃頻阻抗等多種工況，并可自動/手動觸發預設故障。

2、波形實時計算與診斷

?實時數據：實時捕捉電壓、電流波形，實時顯示、數據以 TDMS 格式導出，支持轉成.mat和.csv等格式進行后續分析。

?圖形繪制：支持伯德圖/奈奎斯特圖繪制，實時繪制頻域響應曲線，支持調整坐標范圍和參數。

3、無縫兼容 EasyGo 生態

?設備聯動：支持與 EGBox Pro、EGBox、PXIBox等仿真設備聯動，實現半實物測試閉環驗證。

?仿真工程直連：支持 EasyGo 的.desksim文件，無需數據轉換；可調用DeskSim的波形錄制工具和UI交互控件，實現數據互通。

三、故障模塊庫

產品提供故障模塊庫，用戶可直接在 Matlab Simulink 環境中直接拖拽調用，快速搭建測試場景。模塊庫核心功能如下：

1、高低穿故障模塊

支持查表輸入，配置電壓曲線。用戶可自定義電壓跌落/抬升曲線，也能自由定義恢復曲線。

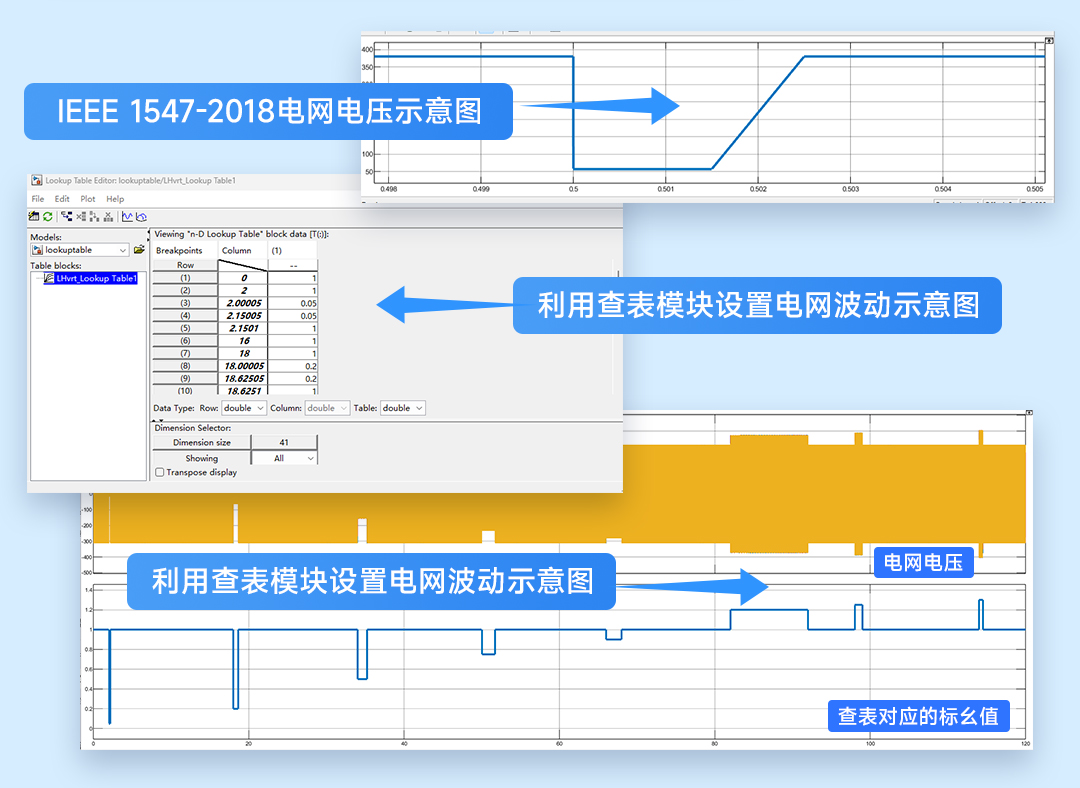

按照 IEEE 1547-2018 設置低電壓穿越故障（電壓跌落至15%時需保持并網至少150ms），電網電壓實際波形如下圖所示：

2、掃頻擾動模塊

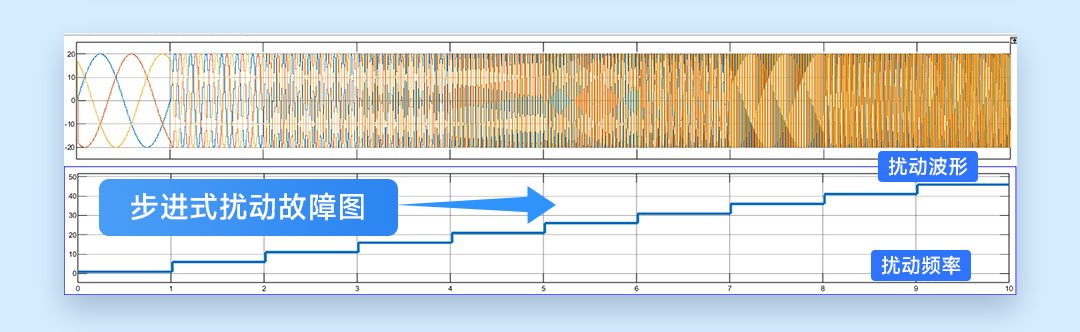

支持多種擾動模式，幅值、頻段可調。步進式擾動故障如圖所示：

3、開放式自定義工況

結合 FPGACoder 模塊，支持用戶自由搭建各種工況，如相間短路/斷路、相地短路/斷路等。

四、阻抗掃頻分析測試

阻抗掃頻分析是一種通過向被測系統（如電力電子設備、變壓器繞組、濾波器等）注入頻率連續變化的擾動信號，并測量其響應來獲取阻抗頻率特性的方法。該測試通常耗時較長，主要涉及掃頻信號生成、數據采集、信號處理、阻抗計算等環節。

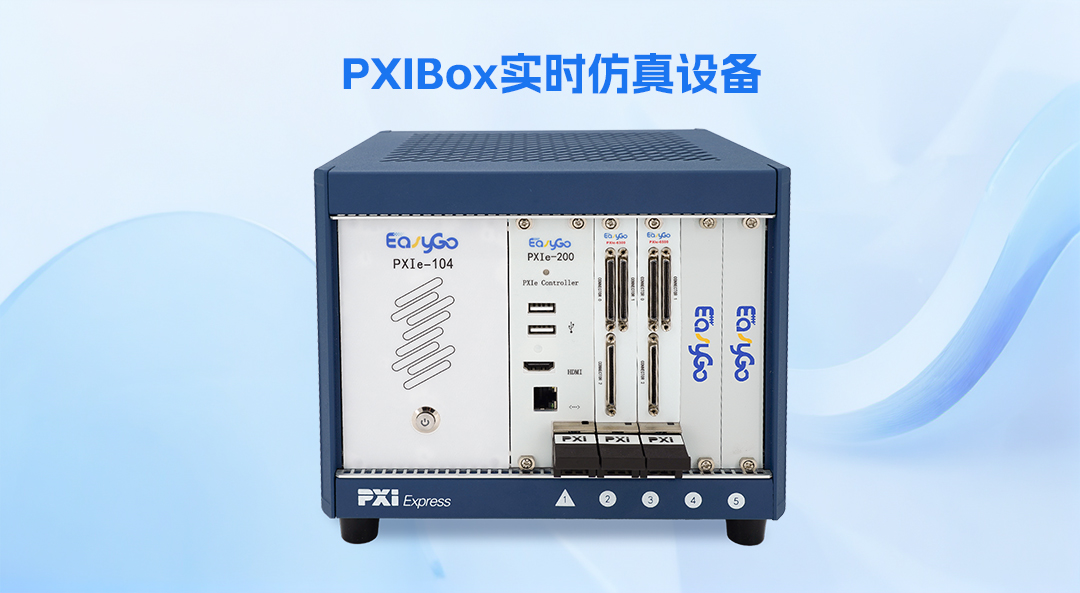

本次測試設備：PXIBox

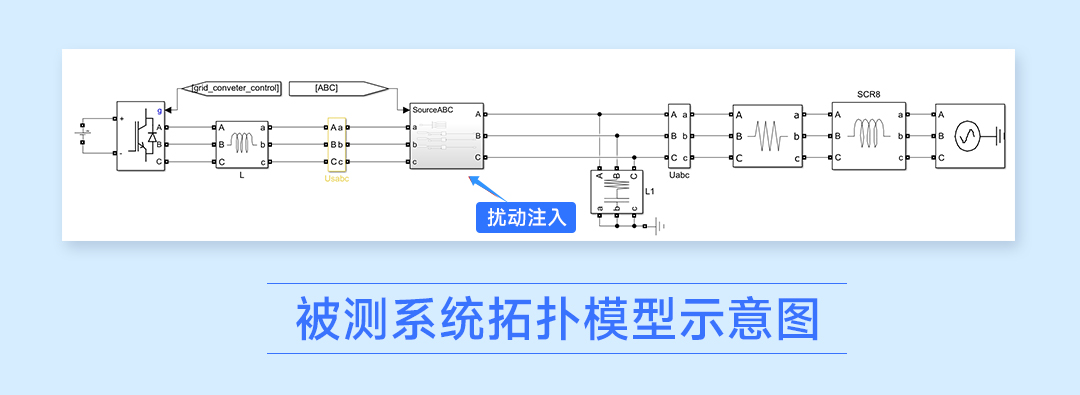

測試模型：以并網拓撲為例，測量其在不同擾動下的等效阻抗，搭建拓撲如下圖所示：

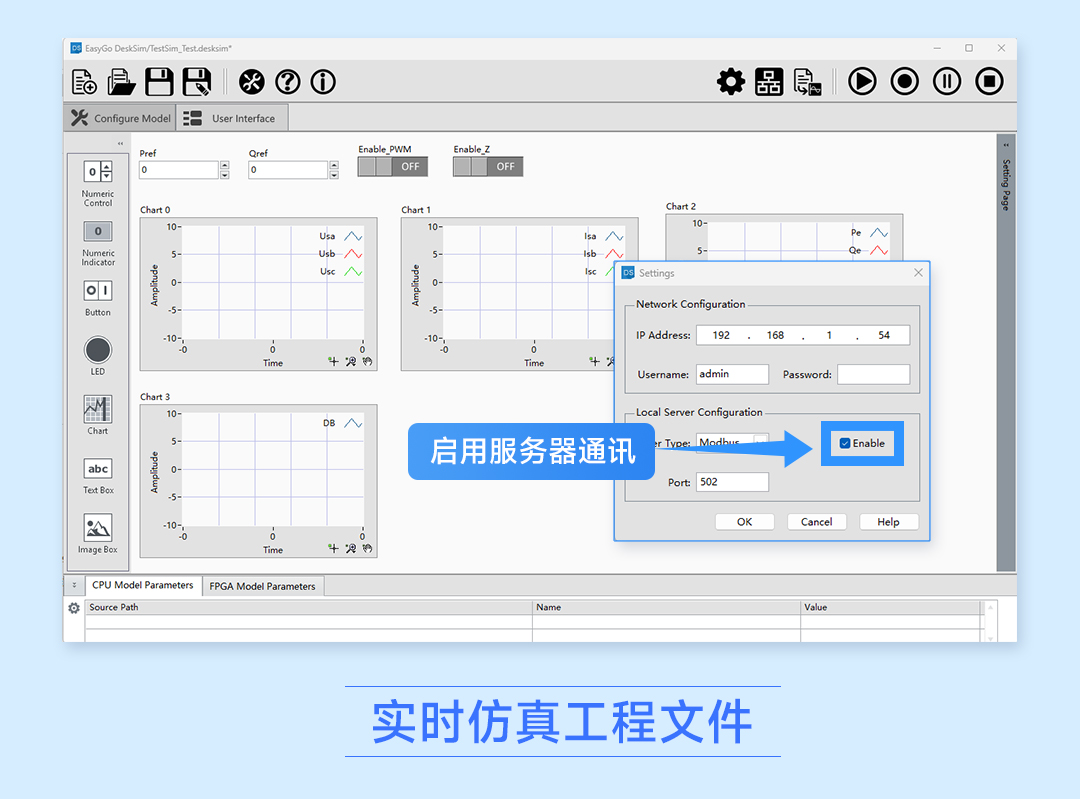

搭建好實時模型后，使用 EasyGo DeskSim 新建實時工程文件，并啟用服務器通訊，以便與EasyGo TestSim進行通訊。

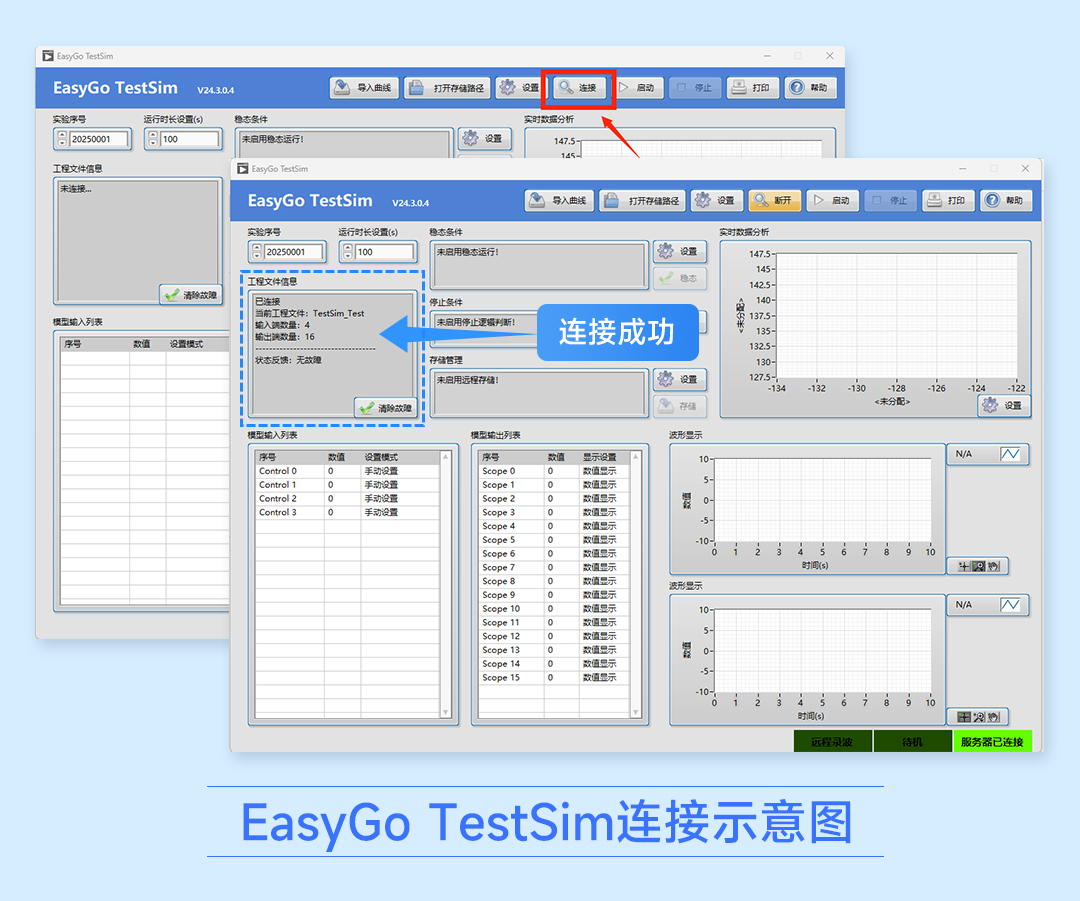

然后，打開 EasyGo TestSim，點擊【連接】按鈕，即可無縫連接EasyGo DeskSim，直接讀取實時模型的所有信息。

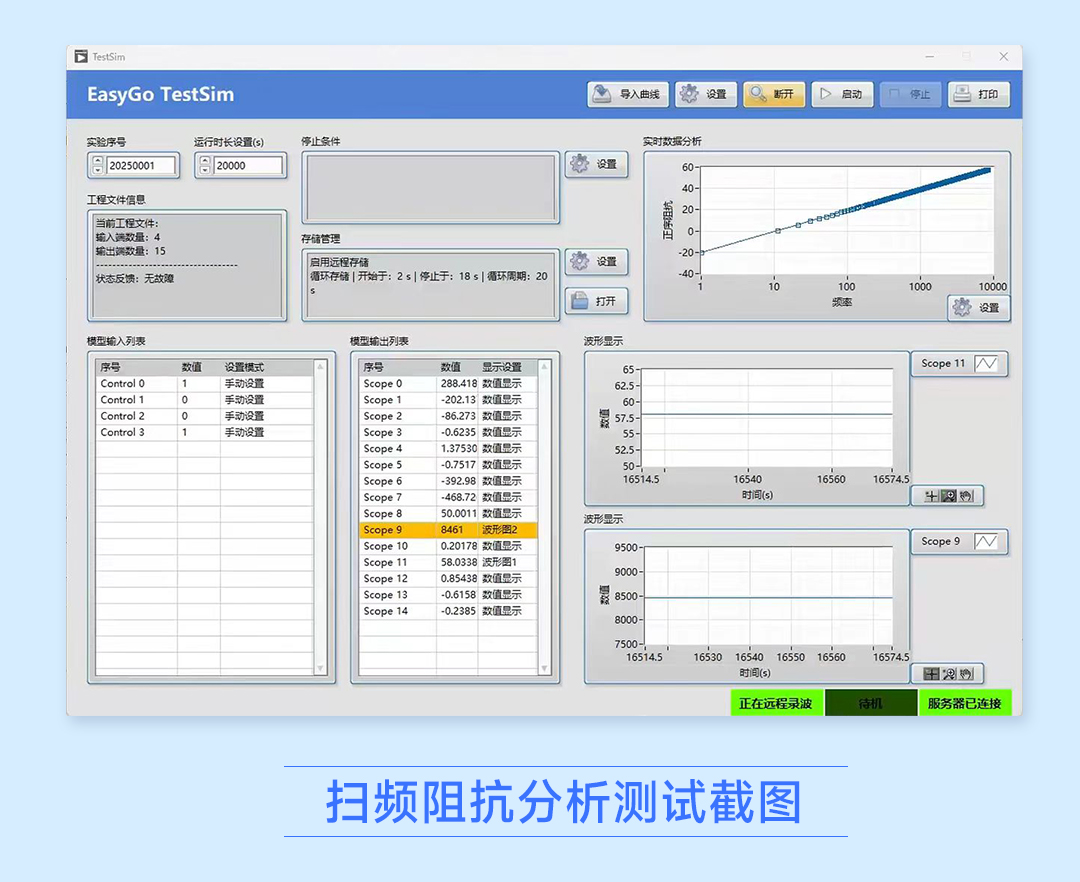

測試結果：測試經過自動化掃頻 4.5 小時，完成了從1Hz到10000Hz擾動的等效阻抗計算，并實時生成了相關的伯德圖。

EasyGo TestSim 仿真自動化測試軟件就介紹到這里了，歡迎各位感興趣的工程師們留言咨詢了解更多。
