井芯微電子研制的PCIe 4.0/3.0交換芯片在設計、流片、基板、封裝、測試等關鍵環節均實現全國產化，已建立完備的、穩定的供應鏈安全保障，可廣泛應用于計算、存儲、工業控制等關鍵領域。

井芯微電子研制的PCIe4.0/3.0系列交換芯片（SP5248、SP5148、JXW8848、JXW8748）在設計上突破了無阻塞交換架構、NTB引擎、先進錯誤管理、DPC防護機制、Virtual Switch等關鍵技術，支持多主機架構、冗余容錯、靈活配置等功能，為高性能計算、服務器、存儲、網關等設備可提供高帶寬、高可靠、低延遲、低功耗的全國產化解決方案。

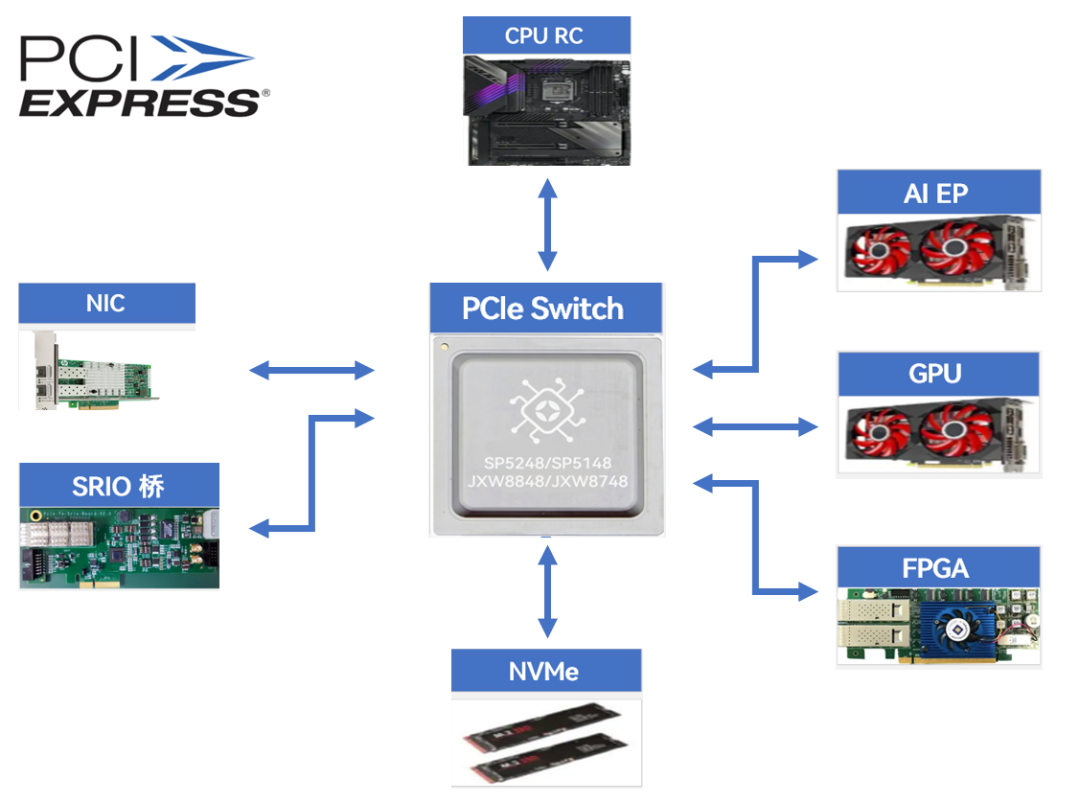

支持 CPU、GPU、FPGA 異構計算資源擴展

支持 NVMe 存儲資源池

支持多主機協同 AI 訓練、分布式推理

支持高實時設備互連、高可用冗余架構

支持嵌入式交換、協議轉換與數據聚合

PCIe交換芯片是計算機、服務器、存儲系統等復雜架構中實現高速互聯的核心組件，其作用是優化PCIe總線結構、鏈路及通信流量，提升系統的可擴展性和靈活性。

PCle 交換芯片的六大優勢

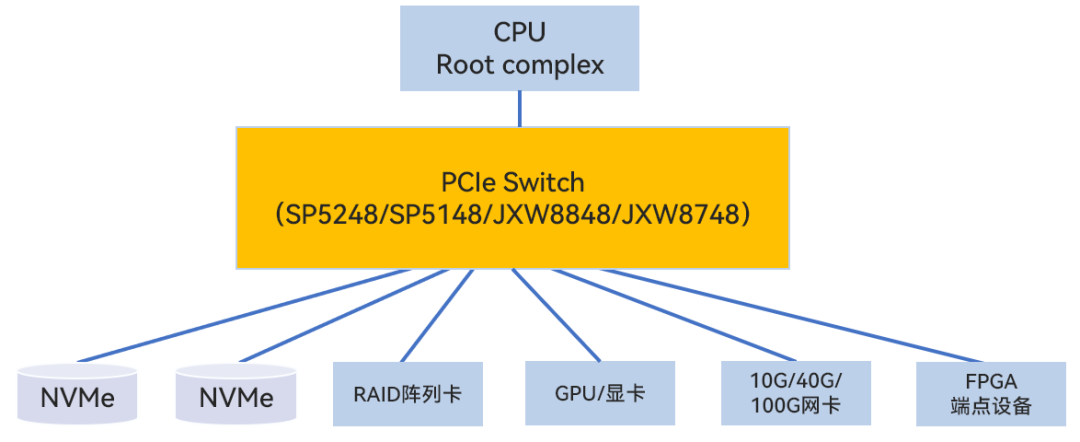

1、擴展PCIe端口數量，突破物理接口限制

PCIe總線的 “根端口”通常由CPU提供，數量有限，而系統中需要連接的PCIe設備往往遠多于根端口數量，比如顯卡、SSD、網卡、FPGA加速卡等。

PCIe交換芯片的核心功能之一是將單個PCIe根端口 “擴展” 為多個下游端口，實現 “1對多” 的連接。

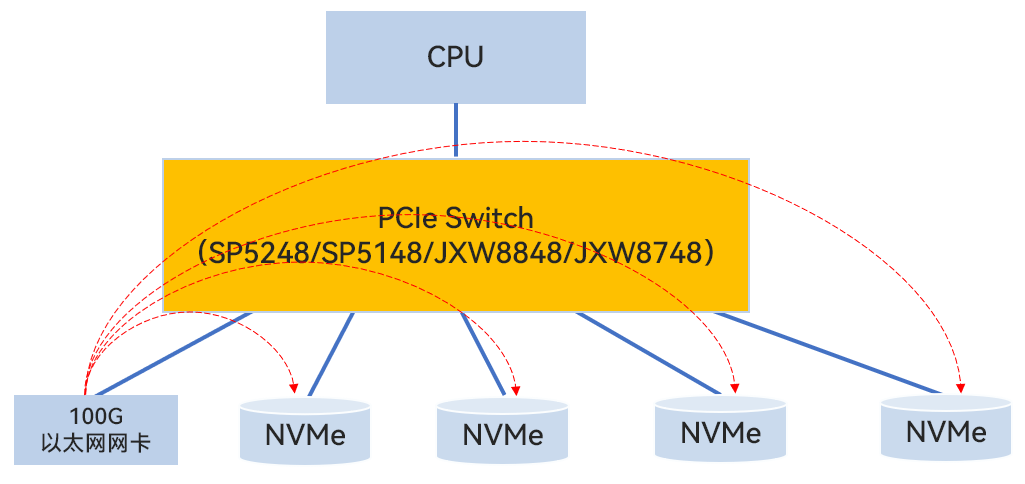

2、實現設備間低時延數據路由與交換

PCIe交換芯片可作為“中間節點”，實現多設備間的直接數據交換，數據傳輸無需經過CPU或根端口，顯著降低傳輸延遲。交換芯片可直接識別目標設備的PCIe地址，將數據報文從源端口路由至目的端口，解決傳統模式下RC側CPU成為全系統性能瓶頸問題，基于P2P中間件的解決方案，可將PCIe的通信延遲縮短一倍以上，系統IO吞吐率提升2倍以上。

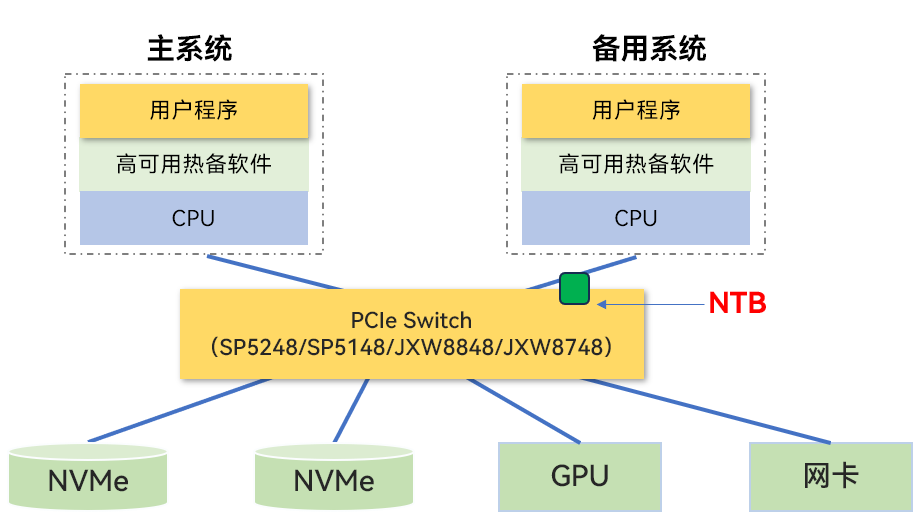

3、支持跨域互聯，打破單根端口限制

在雙控存儲等多CPU、多主機系統中，PCIe交換芯片可通過非透明橋接（NTB）功能實現“跨主機PCIe域”的通信。在NTB模式下，交換芯片可隔離兩個PCIe域，讓不同主機的設備直接通過PCIe鏈路通信，無需經過網絡協議棧，延遲比網絡傳輸?shù)?-2個數量級（微秒級vs毫秒級）。

4、支持動態管理PCIe鏈路參數，優化通信效率

PCIe設備的鏈路性能（如鏈路寬度x1/x4/x8、速率Gen3/Gen4）需通過 “鏈路協商” 確定，而交換芯片可主動參與并管理這一過程：

·鏈路速率/寬度適配：當不同速率的設備（如Gen3顯卡與Gen4 SSD）連接時，交換芯片可協商出雙方兼容的最高速率，避免因速率不匹配導致的通信失敗。

·鏈路帶寬分配：根據設備需求動態調整端口帶寬（例如為 GPU 分配 x8 帶寬，為網卡分配 x4 帶寬），避免資源浪費。

5、提升系統可靠性與容錯能力

PCIe 交換芯片通過硬件級機制增強系統穩定性。支持鏈路故障恢復，當某條PCIe鏈路（如下游設備與交換芯片的連接）出現錯誤（如信號衰減、斷線），交換芯片可自動檢測并切換到備用鏈路（若支持冗余設計），或通知系統進行熱插拔處理，避免整體崩潰。支持熱插拔，在服務器、存儲陣列中，交換芯片可配合固件實現PCIe設備的 “熱插拔”（無需斷電更換設備），通過鏈路重置、重新協商等流程，保證設備接入/移除時系統不中斷。

6、優化QoS（服務質量）與優先級控制

在服務器并發IO、GPU計算、網絡數據傳輸?shù)榷嘣O(shè)備并發通信場景中，PCIe交換芯片可通過流量優先級管理避免 “擁塞”：為不同類型的PCIe數據包（如實時控制指令、大文件傳輸數據）分配優先級標簽，確保高優先級數據優先傳輸，避免被低優先級阻塞流量。

小結

綜上所述，PCIe交換芯片是PCIe生態從“簡單外設連接”走向“復雜高速互聯”的核心支撐。它通過擴展端口、優化路由、支持虛擬化、保障可靠性等功能，讓系統在面對多設備、高帶寬、低延遲的需求時，既能保持靈活性、又能維持高效通信，是高性能計算、數據中心、網關終端等場景不可或缺的交通樞紐。
