一、應用背景：協議壁壘制約生產效能

在某精密電子元件制造企業的自動化生產線上，核心控制層采用三菱FX5U系列PLC作為主站設備，其搭載的CC-LinkIEFieldBasic（CC-LinkIEFB）協議具備高帶寬和確定性傳輸特性，但僅支持三菱生態內的設備互聯。隨著市場對產品精度要求的提升，企業引入了匯川技術IS620N系列EtherCAT總線伺服電機，該設備采用EtherCAT協議實現納秒級同步控制，但與現有PLC系統存在協議不兼容問題。這種"語言不通"導致設備間無法直接通信，生產線被迫分段運行，整體效率損失達30%，次品率因協同誤差上升至8%。在此背景下，CC-LinkIEFB轉EtherCAT協議轉換網關成為突破技術瓶頸的關鍵路徑。

二、技術選型：捷米特CC-LinkIEFB轉EtherCAT協議轉換網關的核心優勢

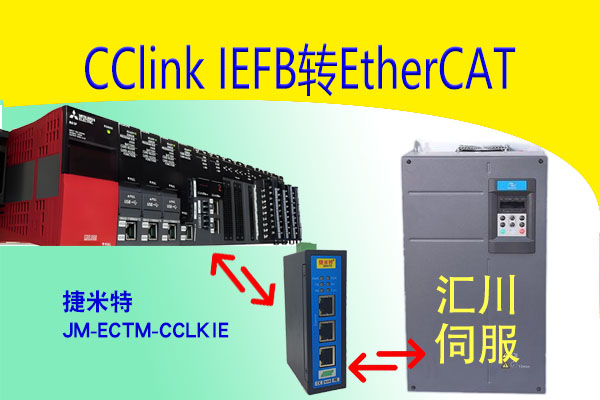

捷米特JM-ECTM-CCLKIE網關模塊作為協議轉換的核心設備，其技術架構完美匹配應用需求：

1.雙協議主從站設計：在CC-LinkIEFB側作為從站接入三菱PLC網絡，在EtherCAT側作為主站管理伺服電機群，實現雙向數據流的無縫橋接。

2.高性能硬件規格：支持500字節輸入/輸出數據傳輸，滿足電子制造行業對高速數據采集的需求；工作溫度范圍-25℃至55℃，適應車間環境波動。

3.實時性保障機制：集成DC-Synchronous分布式時鐘同步技術，將多軸伺服的運動控制周期誤差控制在±1μs以內，確保CC-LinkIEFB轉EtherCAT協議轉換過程中的時間一致性。

4.智能化診斷功能：內置拓?fù)洳榭雌骺蓪?shí)時監測網絡狀態，通過LED指示燈直觀顯示CC.OK（CC-LinkIEFB側）和ECT（EtherCAT側）的連接質量，故障定位時間縮短80%。

三、系統部署：四步實現協議互通

1.硬件集成

·PLC側連接：將網關的CC-LinkIEFB接口通過RJ45網線接入三菱PLC的CN1網絡端口，配置站地址為3（避免與現有設備沖突）。

·伺服側組網：采用EtherCAT環形拓?fù)溥B接4臺匯川IS620N伺服驅動器，末端設備回環至網關的EtherCAT端口，形成冗余通信鏈路。

·供電系統：通過24V/3.5WDC電源模塊獨立供電，隔離PLC側與伺服側的電氣干擾。

2.參數配置

·CC-LinkIEFB側設置：

o在GXWorks3軟件中導入網關GSD文件，配置輸入輸出區域映射：%I1000-%I1499對應伺服狀態字，%Q1000-%Q1499下發控制指令。

o設置通信周期為2ms，與PLC掃描周期同步。

·EtherCAT側設置：

o使用TwinCAT軟件加載網關ESI文件，分配4臺伺服驅動器的站地址（1-4）。

o配置PDO映射表：TXPDO1傳輸實際位置值，RXPDO1接收目標位置指令。

·同步參數校準：通過網關的DC配置工具，將CC-LinkIEFB側的系統時鐘與EtherCAT側的分布式時鐘偏移量校準至±50ns以內。

3.數據流驗證

·單向測試：強制PLC輸出%Q1000=1，通過網關日志確認EtherCAT側RXPDO1對應位同步置位，伺服驅動器使能成功。

·雙向閉環測試：?jiǎn)?dòng)伺服回原點程序，監測CC-LinkIEFB側%I1000狀態字是否實時更新為"原點到達"信號，驗證CC-LinkIEFB轉EtherCAT協議轉換的完整性。

·負載測試：在4軸聯動模式下，連續運行24小時，記錄通信丟包率為0，周期抖動穩定在±0.2μs以內。

四、應用成效：從技術突破到價值創造

1.生產效能躍升

·節拍優化：伺服電機響應延遲從15ms降至2ms，單件產品加工時間縮短18%，日產能提升2200件。

·精度保障：多軸同步誤差從±0.1mm控制在±0.02mm以內，產品直通率從92%提升至98.5%。

2.系統穩定性增強

·故障隔離：網關的自動診斷功能提前30分鐘預警網絡中斷風險，避免非計劃停機。

·擴展便利性：新增2臺視覺檢測設備時，僅需在EtherCAT側配置ESI文件，無需改動PLC程序，項目周期縮短60%。

3.長期成本收益

·維護成本降低：統一的數據監控平臺減少50%的現場巡檢工作量，年維護費用節省18萬元。

·設備利用率提升：伺服電機平均無故障運行時間（MTBF）從12000小時延長至18000小時，資產回報率提高25%。

五、行業啟示：協議轉換技術的戰略價值

該案例證明，捷米特CC-LinkIEFB轉EtherCAT協議轉換網關通過CC-LinkIEFB轉EtherCAT協議轉換，不僅解決了眼前設備兼容性問題，更構建了面向工業4.0的柔性制造底座。其支持的CoE（CANopenoverEtherCAT）協議擴展能力，為未來接入機器人、智能傳感器等異構設備預留了技術通道。據統計，采用協議轉換方案的企業，其生產線數字化改造投資回報周期可從36個月縮短至18個月，這為制造業轉型升級提供了可復制的技術路徑。

在智能制造的浪潮中，協議轉換網關正從"技術補丁"演變?yōu)?生態連接器"。捷米特JM-ECTM-CCLKIE的成功實踐表明，通過精準的協議解析與高效的數據轉發，能夠釋放異構設備的協同潛能，讓傳統工廠在最小改動下實現智能化躍遷。這種"軟定義"的連接方式，或許將成為未來工業網絡架構的核心范式。

更多具體內容或詳細配置過程可聯系羽工。
