藍牙耳機作為現代科技的熱門產品，其生產流程的高效與精準至關重要。本文將深入剖析藍牙耳機的生產流程，并重點介紹一套兼顧穩定、快速與性價比的系統搭建方案，帶您領略科技生產背后的精細工藝與智慧選擇。

?藍牙耳機生產流程

藍牙耳機的生產流程主要包括以下幾個關鍵階段，而組裝測試線系統則涵蓋了生產過程中的各個環節，確保生產的高效與精準。

1. 生產流程

• SMT段：負責電子元件的表面貼裝，確保元件精確貼裝在電路板上。
• 左右耳裝配測試段：進行耳機零部件的組裝和初步功能測試，確保耳機基本性能符合標準。
• 充電盒裝配測試段：完成充電盒的組裝和功能測試，確保充電功能穩定可靠。
• 整裝測試包裝出貨段：進行整體功能測試，確保產品符合質量標準后包裝出貨。

2. 組裝測試線系統組成

• 上下料部分：自動化設備負責物料的上料和下料，確保生產流程的連續性。
• 物料傳輸部分：傳送帶等設備負責物料在各工位之間的傳輸。
• 組件裝配部分：包括點膠、裝配、焊接等工藝，確保零部件的精確組合。
• 整裝測試部分：測試設備對組裝完成的產品進行功能測試，確保產品質量。

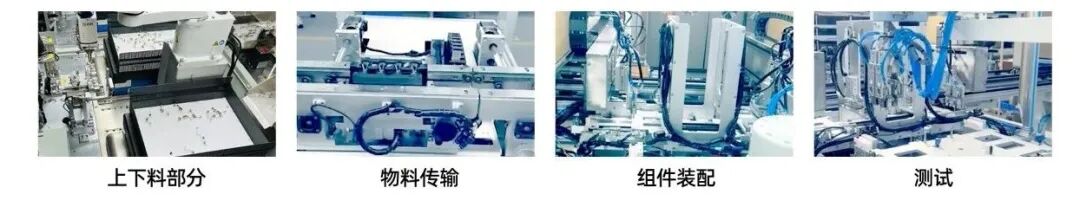

圖1 組裝測試線系統

整個系統由主控、顯示設備、傳感感應設備以及電動、氣動執行器件組成，協同工作，確保生產的高效與精準。

?EtherCAT通訊解決方案

本次分享的產線項目，為了在確保整個系統穩定快速運行的同時兼顧項目性價比，方案采用了某款支持EtherCAT通訊的進口PLC搭配ZLG致遠電子E系列遠程I/O的方案進行系統搭建。

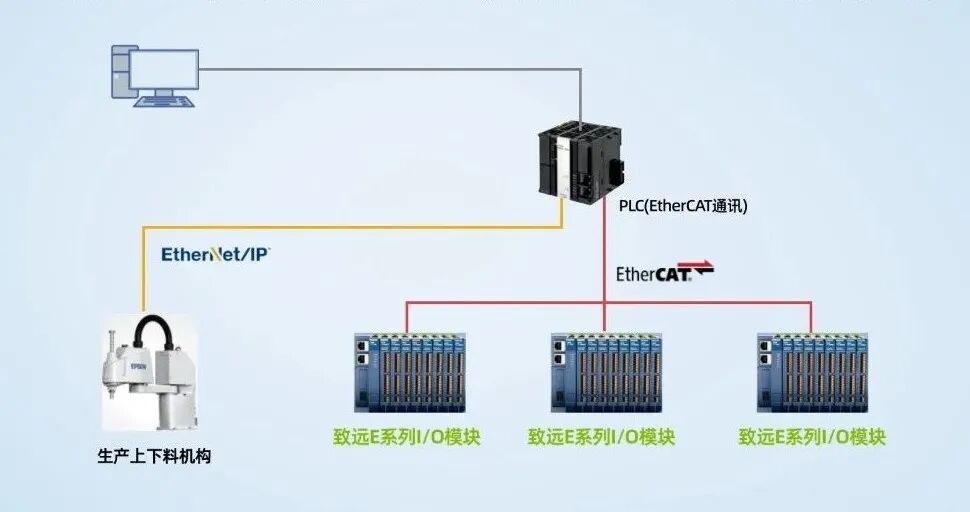

圖2 進口PLC搭配ZLG致遠電子E系列遠程I/O的方案

E系列EtherCAT高速I/O模塊，由ZLG致遠電子推出的新一代I/O模塊，它具備微秒（μs）級的刷新周期，能夠滿足高速、高實時控制應用需求。此外，該模塊可根據現場需求靈活添加 DI、DO、AI、AO、溫度等功能模塊，以實現控制系統對 IO 的遠程擴展。

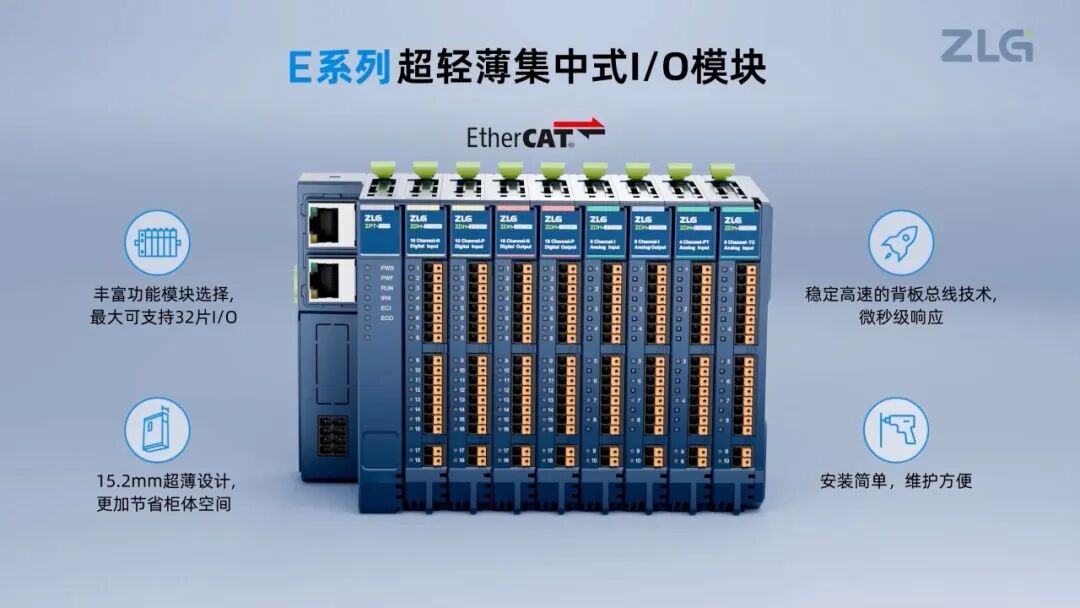

圖3 E系列EtherCAT高速I/O模塊

致遠電子I/O模塊優勢特點：

EtherCAT耦合+穩定高速的背板總線技術，實現μs級刷新周期；

功能模塊均帶信號指示燈，清晰顯示I/O工作狀態，方便調試查看；

模擬量分辨率16位，可選電壓型和電流型，且提供多種量程；

測溫模塊有PT100/PT1000熱電阻和K/T型熱電偶兩款可選，測溫精度±0.5℃；

完全自主設計，研發到生產層層把關，工業級品質，通訊穩定；

拆裝接線方便快捷。
