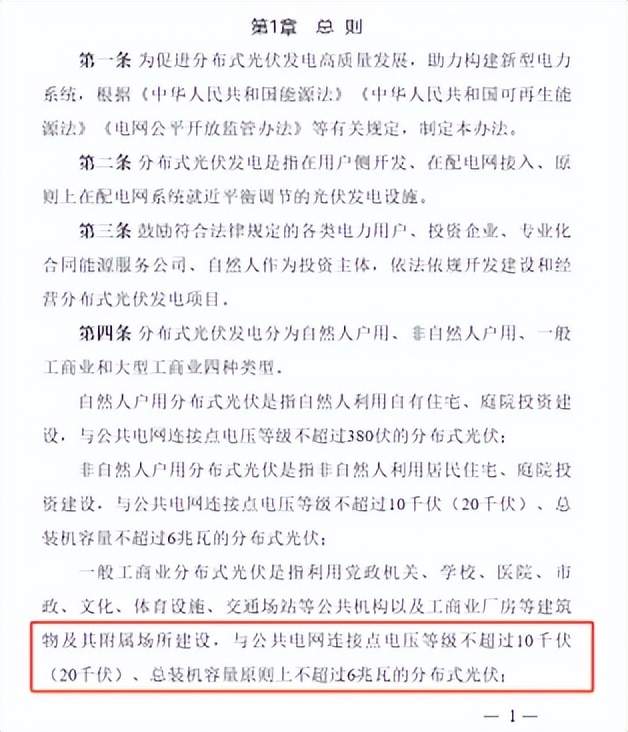

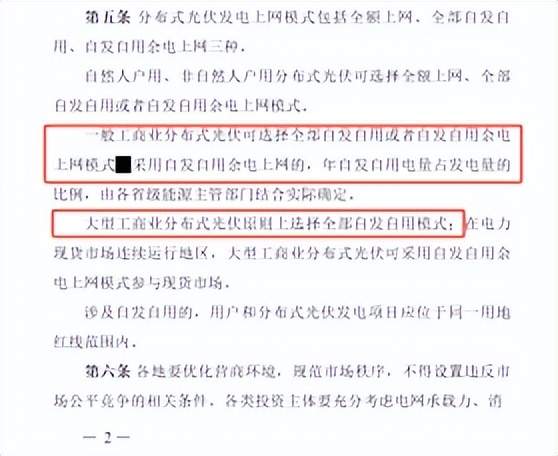

國家能源局《分布式光伏發電開發建設管理辦法》

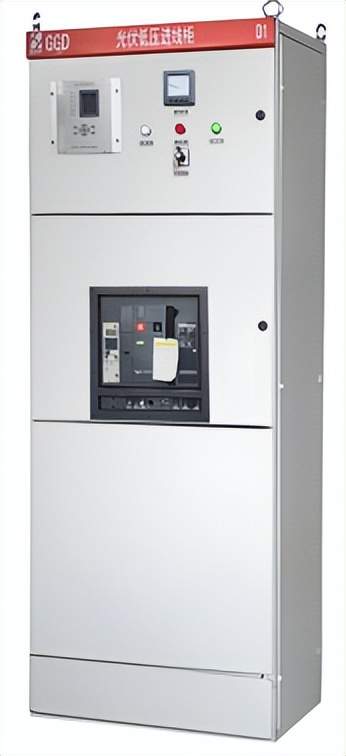

典型低壓并網系統

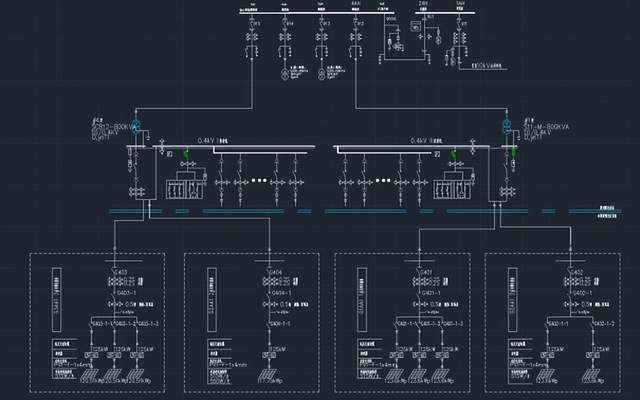

0.4kV并網系統

此圖為某新建屋頂分布式光伏發電項目，建設裝機容量為1103.46kWp。組件采用單晶硅功率515Wp及550Wp組件，分布在2#廠房及辦公樓屋頂，分塊發電，分為2個0.4kV子系統并網。根據屋面情況布置太陽能電池板，所發直流電經過逆變器逆變成交流后，接入廠區配電房0.4kV母線。

典型中壓并網系統

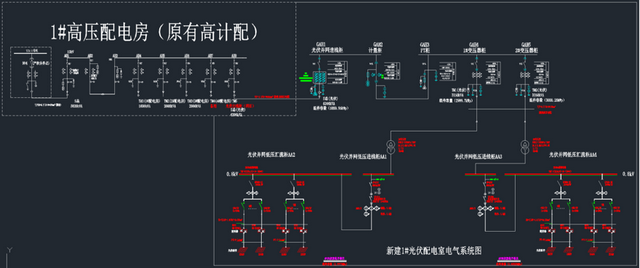

10kV并網系統

圖為某公司十二個屋面建設17.99985MWp分布式光伏發電項目，采用“自發自用，余電上網”模式，采用XGF10-Z-1國網典型設計方案，共利用原有三個電源點作為光伏高壓并網點并入電網端，光伏組件選用550Wp單晶硅光伏組件;逆變器選用組串式逆變器，光伏發電逆變器電源電壓為800V，經室內升壓變升壓至10kV后,通過高壓電纜接入新增的10kV光伏高壓柜,并入原10kV市電高壓柜。

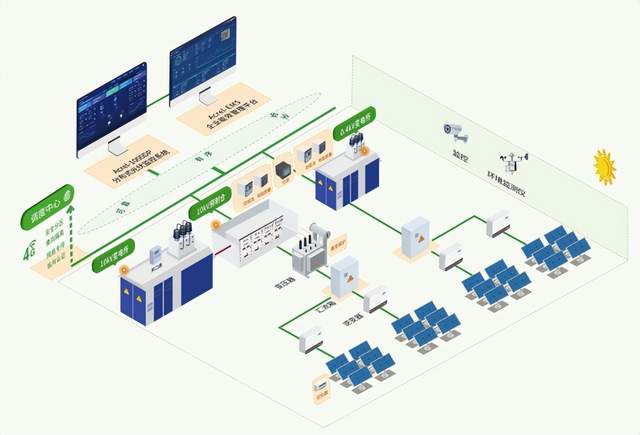

分布式光伏監控系統架構

針對用戶新能源接入后存在安全隱患、缺少有效監控、發電效率無法保證、收益計算困難、運行維護效率低等通點，提出的Acrel-1000DP分布式光伏監控系統平臺，對整個用戶電站全面監控，為用戶實現降低能源使用成本、減輕變壓器負載、余電上網，提高收益；節能減碳，符合國家政策。

全站安全穩定運行

發電效益與收益

標準規范并網

全站電力監控與運維

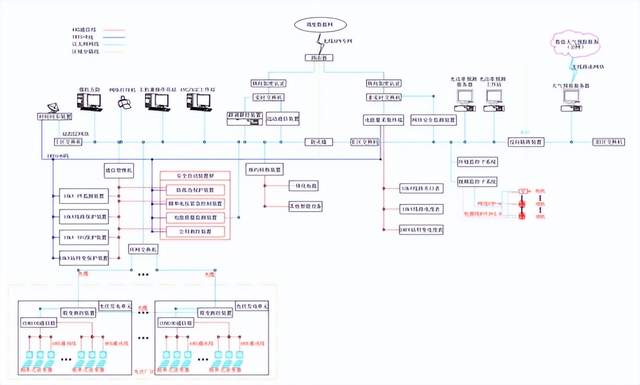

分布式光伏監控系統 系統拓撲

分布式光伏監控系統解決方案：

?全站安全穩定運行

繼電保護及安全自動裝置

?發電效益與收益

逆變器監測與箱變測控

光功率預測

防逆流保護與控制策略

?標準規范并網

AGC/AVC控制系統

調度自動化

安全防護

?全站電力監控與運維

環境輔控系統

視頻監控系統

分布式光伏監控系統 箱變測控裝置

AM6-PWC箱變測控裝置裝置可以采集箱變一次設備開關狀態信號，箱變內電參量信號，以及逆變器數據

?遙測信號主要包括：逆變器直流電壓、直流電流、直流功率、交流電壓、交流電流、功率因數、當前發電功率、日發電量、累計發電量等；箱變高、低壓側三相電流、電壓、功率和變壓器溫度等。

?遙信信號主要包括：逆變器的交、直流斷路器；箱變低壓側斷路器、高壓側負荷開關、箱變高低壓側門等電氣設備的運行狀態信號。

?控制對象主要包括：逆變器（遙調、遙控）、箱變高壓側負荷開關、箱變低壓側斷路器。

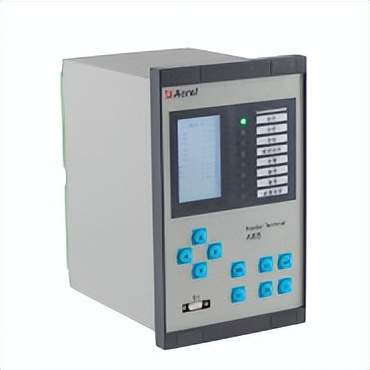

防孤島裝置

?根據《光伏發電站接入電力系統的技術規定》GB/T 19964的相關要求，光伏發電站應配置獨立的防孤島保護裝置，動作時間應不大于2s。防孤島保護還應與電網側線路保護相配合。

?孤島islanding 包含負荷和電源的部分電網，從主網脫離后繼續孤立運行的狀態。孤島可分為非計劃性孤島和計劃性孤島。

孤島效應的危害

?當電網側停電檢修，若并網光伏電站的逆變器仍在繼續供電，維修人員不一定意識到分布式系統的存在，從而可能危及維修人員的安全。

?當孤島效應發生時，負荷大于或者小于光伏發電功率，電網不能控制供電孤島的電壓和頻率，電壓幅值和頻率的漂移會對用電設備帶來破壞；

?如果逆變器仍然在發電，由于并網系統輸出電壓和電網電壓之間產生相位差，當電網重新恢復供電時會產生浪涌電流，可能會引起再次跳閘或?qū)Ψ植际桨l(fā)電系統、負載和供電系統帶來損壞。
