PTP 的可配置性：滿足多樣化網絡需求的關鍵

PTP 之所以需要高度可配置的特性，并非為了追求復雜化，而是為了適應多樣化的現實應用場景和網絡環境。沒有一種“一刀切”的配置能在所有網絡中同時實現最佳精度、最高穩定性和最低資源消耗。PTP 的可配置性正是在這些因素之間取得最佳平衡的關鍵手段。

協議規范選擇

PTP 的可配置性集中體現在不同的 PTP Profile（協議規范）中。一個 Profile 是為特定應用領域（如電信、電力、音視頻橋接）定制的 PTP 參數集合，規定了該領域必須使用或禁止的功能、默認報文間隔、時鐘精度要求等。例如：

PTP 的可配置性確保了設備在特定場景下能夠發揮最優性能。然而，當現代網絡需要將廣電、5G、工業互聯網等多種業務融合于同一物理網絡時，僅靠靈活的配置已難以解決不同 PTP 域之間的根本性沖突。

時鐘節點類型

• 普通時鐘（OC）：?jiǎn)味丝谠O(shè)備，支持主/從角色切換
• 邊界時鐘（BC）：多端口設備，連接上游與下游，隔離同步誤差
• 透明時鐘（TC）：轉發 PTP 報文并修正鏈路延遲（如 E2ETC/P2PTC）
• 混合類型（如 TC+OC）：部分端口用于報文轉發，部分用于時間同步

時間同步參數

時鐘源選擇：支持外部參考（如 GPS、原子鐘）、NTP 或內部晶振，可通過 ptp clock source 指定

時間戳模式：

單步模式（one-step）：Sync 報文直接攜帶時間戳，降低延遲

雙步模式（two-step）：通過 Sync + Follow_Up 報文分步傳遞時間戳，兼容性更廣

非對稱延遲校正：使用 ptp asymmetry-correction 補償鏈路單向延遲差異，提升同步精度

理解域沖突：多業務同步共存的挑戰

一個 PTP 域（Domain）是指一個獨立的時間同步邏輯網絡，由唯一的域編號（Domain Number）標識。不同域的 PTP 報文相互隔離，互不干擾，類似于 VLAN 對數據流量的隔離。

傳統上，一臺 PTP 設備（如交換機）在同一端口上只能處理一個 PTP 域。設想一臺核心交換機同時連接以下業務：

• 廣電制作島：使用 domain=127（SMPTE-2059-2）進行視頻幀同步
• 5G 基站：使用 domain=24（ITU-T G.8275.1）進行相位同步

若該交換機為傳統設備，則只能加入其中一個域（如127），導致另一個域（如24）的報文無法被正確處理。其結果可能是：5G 基站無法完成時間同步，業務中斷；或交換機錯誤處理跨域報文，造成兩個域的時間同步全部紊亂。

這就是所謂的“域沖突”——不同應用、不同標準的 PTP 業務在同一網絡基礎設施中無法共存。

并發多實例 PTP：虛擬化時間同步功能

并發多實例 PTP 是指在一臺物理交換機上同時運行多個獨立的、虛擬化的 PTP 引擎。每個引擎像一個專屬“容器”，獨立處理一個特定 PTP 域的所有事務。

工作機制

• 實例隔離：每個 PTP 實例獨立運行，具備獨立的最佳主時鐘算法（BMCA）、狀態機、端口狀態與時間戳處理機制。實例之間互不可見、互不干擾。
• 硬件輔助：高性能交換機通常借助專用 DPU 或芯片識別接收到的 PTP 報文所屬域（依據 domainNumber 字段），并將其分發至對應的 PTP 實例處理。發送時也由相應實例生成所屬域的 PTP 報文。
• 資源獨立：每個實例可獨立配置全部參數，包括 PTP 配置文件類型、延遲機制（E2E/P2P）、時鐘模式（單步/雙步）、報文間隔等。

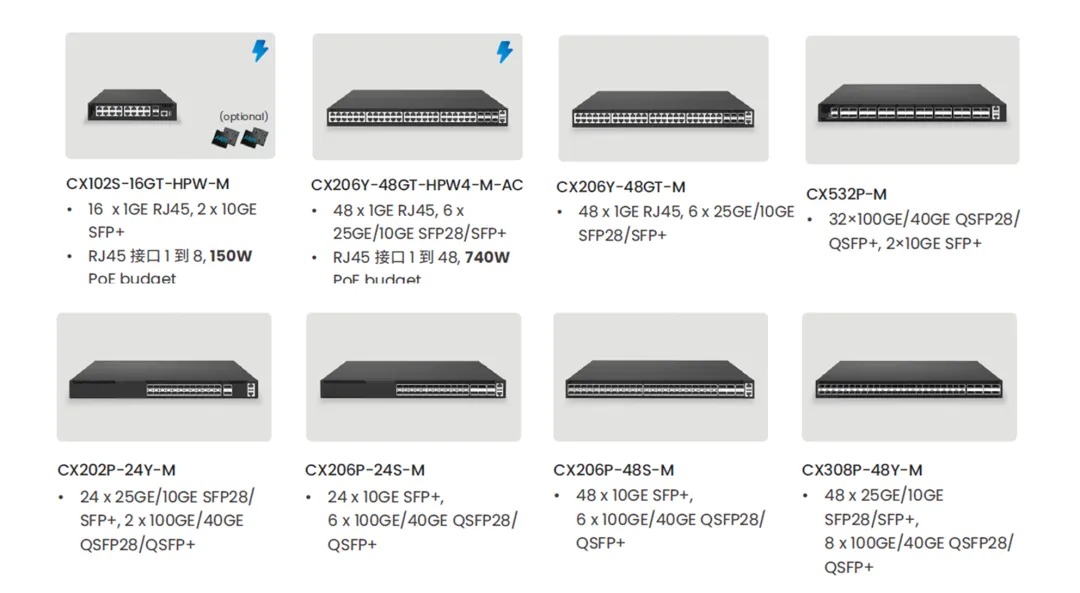

集成 PTP 模塊的高性能開放網絡硬件

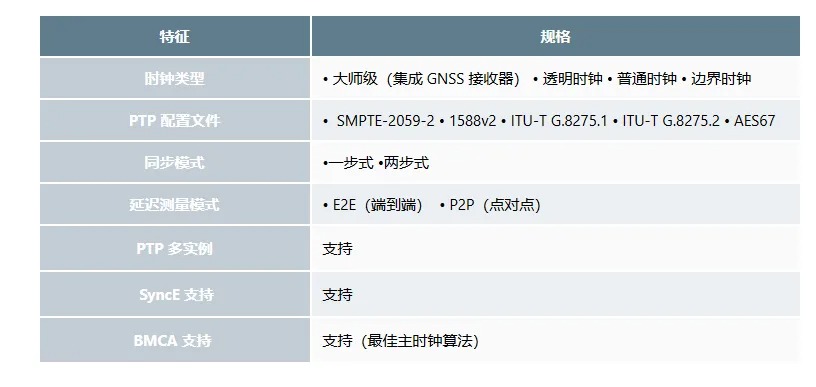

目前， CX-M 系列交換機已全面支持 PTP 功能，兼容多種配置文件。

歡迎通過設備模擬器親身體驗 PTP 功能特性。
