在電磁流量計安裝過程中，您是否遇到過流量計測量不準、維修困難甚至徹底失效的問題？很多時候，并不是儀表本身有問題，而是安裝細節被忽略了。電磁流量計直管段不夠、孔板流量計差壓變送器安裝位置不對等，這些看似微小的失誤，卻會直接導致系統運行異常。今天簡單出一期電磁流量計安裝“避坑”指南，幫你從根源避開這些坑。

首先了解一下電磁流量計，電磁流量計是應用法拉第電磁感應定律，根據導電流體通過外夾磁場時感生的電動勢來測量導電流體流量的一種儀表。具體測量原理為：在與測量管軸線和磁場磁力線相互垂直的管壁上安裝一對檢測電極，當導電液體沿測量管軸線運動時，導電液體作切割磁力線運動產生感應電勢，此感應電勢由測量管上的兩個電極檢出，數值大小為：E=K·B·V·D。后通過電纜傳送至轉換器，經過信號處理及相關運算后，將累計流量和瞬時流量顯示在轉換器的顯示屏上。

一、電磁流量計安裝位置：

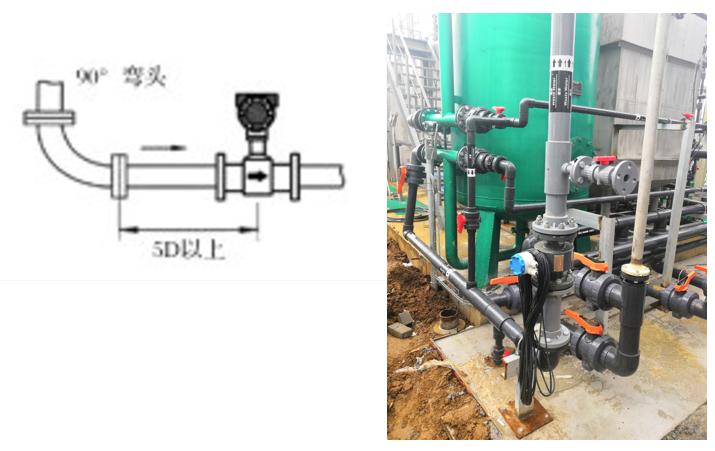

管路必須完全充滿液體。保證管路始終充滿液體至關重要，否則流量顯示會受到影響，而且還會出現測量錯誤。當流體有分流或含有固體顆粒沉淀物時，建議采用垂直安裝。但采用垂直安裝時，要遵循流體必須從下到上的走向，以保證管路充滿流體。

避免氣泡。如果有氣泡進入測量管，流量顯示會受到影響，而且還會出現測量錯誤。如果在測量管附近存在閥門，盡量將流量計布置在閥門上游，可避免壓力減小產生氣泡。

二、電磁流量計安裝方向：

如果電極與地面垂直，聚集在頂部的氣泡或沉淀在底部的沉淀物會導致測量結果出錯。請將分體型測量管的接線盒以及一體型的轉換器安裝在管道系統的頂部。

三、對直管段要求：

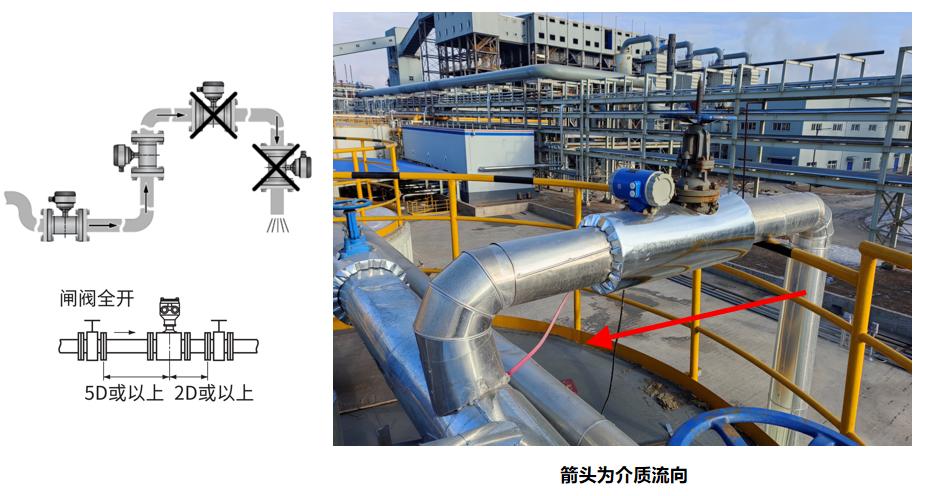

在測量管附近區域不要安裝任何可能會干擾磁場、感應信號電壓和干擾測量管流場分布的東西。一般情況下，需要保證上游5Ｄ和下游３Ｄ的直管段，如有彎頭、閥門等擾流件，則需直管段長度應更大強烈建議在下游安裝閥門，這樣可以避免在測量管內發生流量波動，且可以避免測量從空管狀態開始計數保持穩定的流體電導率。

對于特殊的安裝，例如大口徑流量計的安裝。大口徑管道在多數場合下是埋在地下的，因此大口徑傳感器在安裝前應做好水泥地坑，水泥地坑應有足夠的活動空間，側壁埋有鋪設電纜的鋼管，上有蓋板防止雨淋，下有泄水管以避免坑內積水而使傳感器浸水。為了拆裝方便，傳感器應放在墊腳上，且在下游側裝有活絡的伸縮管。

大家在現場還遇到過哪些經典的安裝問題？是如何發現并解決的？歡迎留言分享。
