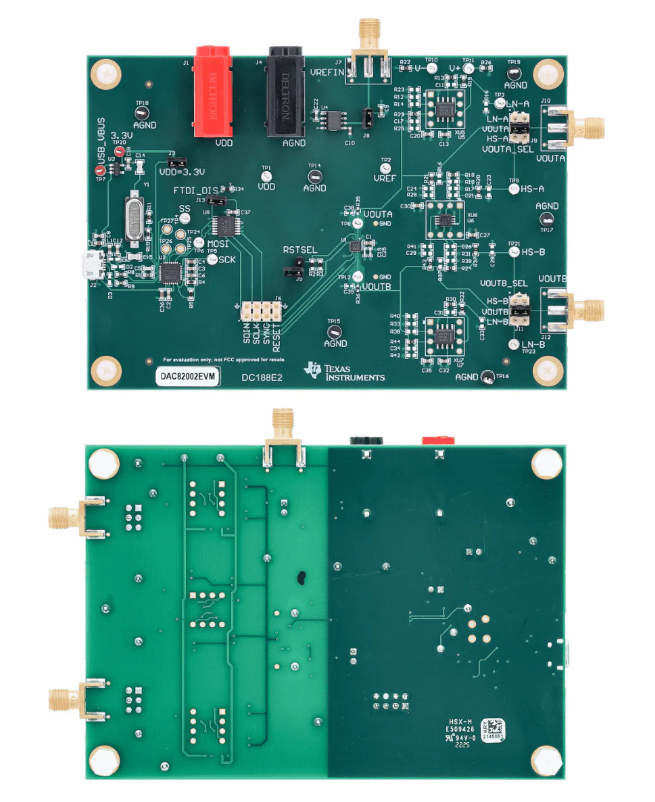

Texas Instruments DAC82002 16位數模轉換器（DAC）是一款具有非緩沖電壓輸出的高精度、低功耗、雙通道數模轉換器（DAC）。DAC82002由3.3V和5V電源供電，具有1LSB DNL和2LSB INL的線性度。該器件采用微型封裝且具有高精度，是電壓設定點生成、增益與偏移校準以及電源控制等應用的理想之選。

數據手冊：*附件：Texas Instruments DAC82002 16位數模轉換器數據手冊.pdf

Texas Instruments DAC82002包含一個上電復位電路，可確保DAC輸出根據RSTSEL引腳的狀態在零電平或中間電平上電。在將有效代碼寫入器件之前，該電平保持不變。在RESET引腳被拉低后，所有內部寄存器都會異步復位。DAC82002采用三線串行外設接口（SPI），該多功能接口的工作時鐘頻率高達50MHz。

特性

• 16位性能：1LSB DNL和2LSB INL
• 低毛刺脈沖能量：0.5nVs
• 1μs快速穩定
• 寬電源電壓范圍：2.7 V至5.5 V
• 寬基準電壓范圍：2.0V至VDD
• 低功耗：5.0V時每通道250μA
• 3線制串行外設接口（SPI），頻率高達50MHz
• 復位至零電平或中間電平
• VIH ：1.62V（VDD =5.5V）
• 溫度范圍：-40 °C至+85 °C
• 小型10引腳WSON封裝

功能框圖

德州儀器DAC82002 16位雙通道精密數模轉換器技術解析與應用指南?

一、核心特性與產品定位

1. ?軍工級性能指標?
   • 16位高精度：DNL±1 LSB，INL±2 LSB
   • 超低毛刺能量：0.5 nV-s
   • 快速建立時間：1 μs（10 pF負載）
   • 寬電壓工作范圍：2.7V至5.5V單電源
2. ?智能控制架構?
   • 50 MHz高速SPI接口（兼容1.8V邏輯電平）
   • 雙通道獨立/同步輸出模式
   • 上電復位可選零刻度或中刻度（通過RSTSEL引腳配置）
3. ?微型封裝設計?
   • 10引腳WSON封裝（2.5mm×2.5mm）
   • 集成裸露焊盤增強散熱（θJA=99.7°C/W）

二、關鍵電氣參數

三、典型應用設計

1. 半導體測試系統電壓源

?拓?fù)浣Y(jié)構?
[MCU] → [DAC82002] → [OPA2210緩沖] → [DUT測試針]
?設計要點?：

• 采用±15V雙電源運放實現±10V雙極性輸出
• 參考電壓端布置100nF+47pF去耦電容組合
• SPI信號線串聯22Ω電阻抑制振鈴

2. 示波器垂直增益校準

• 利用同步模式實現雙通道比例控制：
  • 通道A輸出主基準電壓（VREF=2.5V）
  • 通道B輸出微調電壓（±50mV范圍）
  • 通過LDAC觸發實現同步更新

四、寄存器配置詳解

1. ?關鍵寄存器功能?
   • ? SYNC寄存器（地址2h） ?：
     • DAC_A_SYNC_EN：通道A同步使能位
     • DAC_B_BRDCAST_EN：通道B廣播模式使能
   • ? TRIGGER寄存器（地址5h） ?：
     • LDAC位：同步加載觸發
     • SOFT-RESET[3:0]：寫入0x1010觸發軟復位

五、熱設計與安全規范

1. ?PCB布局建議?
   • VDD/VREF引腳布置1μF+100nF去耦電容
   • AGND采用星型接地拓?fù)?/li>
   • 敏感信號走線長度<20mm
2. ?可靠性驗證?
   • 通過VDE 0884-17增強隔離認證
   • 支持-40℃至+85℃工業溫度范圍
   • 建議降額使用：高溫環境（>85℃）電流負載降低30%
