隨著分布式光伏、儲能系統接入公共電網的規模不斷擴大，一種名為 “逆流” 的現象開始對電力系統穩定產生影響。這種現象指電能從用戶端反向匯入電網，打破了傳統電力單向輸送模式，成為當前電力系統運行中需重點應對的新難題。

什么是防逆流電能表？

作為保障新能源并網安全的重要設備，防逆流電能表是一種能精準識別并阻止電力系統中電流或能量反向流動的智能儀表。其主要應用領域集中在光伏并網系統、儲能系統等新能源發電場景，當這些系統的發電總量超過當?shù)赜脩艏霸O(shè)備的負荷需求時，該儀表可高效攔截多余電能，防止其反向匯入公共電網，從源頭上規避因電能逆流可能引發的電網運行風險，保障電網安全。

防逆流電表是怎么工作的？

（1）系統組成：在入戶進線側總線上安裝防逆流電表和CT互感器，實時監測母線上的功率、電流大小及方向。逆變器與防逆流電表通過通訊線連接。

（2）工作原理：

當檢測到有電流流向電網時（即反向電流）

防逆流電表通過通訊方式將逆流功率數據傳輸給逆變器

逆變器接收到指令后，迅速響應，降低其輸出功率，確保光伏電站流向電網的電流始終接近于0，從而實現防逆流。

進一步詳細介紹工作原理：

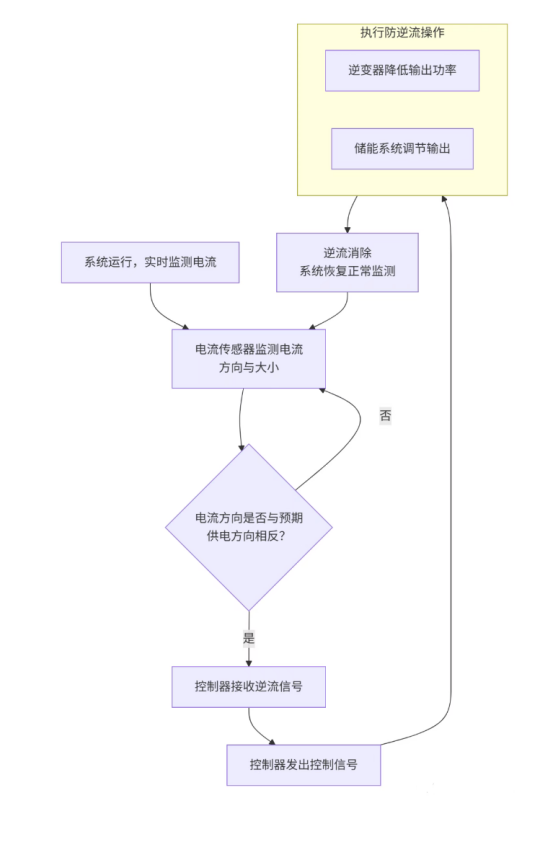

在這些系統中，通過電流監測（安裝電流傳感器來監測電流的方向和大小），當檢測到電流方向與預期的供電方向相反時（即存在逆流現象），控制器（可以是單獨的設備，也可以是集成在儲能PCS模塊中）接收來自電流傳感器的信號，并根據這些信號判斷是否存在逆流情況。如果檢測到逆流，控制器會發出控制信號，在某些系統中，逆變器會根據檢測到的電流信號降低輸出功率，直至反向輸出電流為零，從而實現防逆流功能；對于帶有儲能系統的配置，當檢測到有電流流向電網時，逆變器輸出減小，等到負載功率增大時再釋放，做到儲能變流器的輸出功率隨負載變化而變化。

防逆流電能表有哪幾種類型？

防逆流電表通常是交流電能表。它們主要安裝在光伏發電系統或儲能系統與交流電網的連接點（即并網點），用于監測流向電網的電流方向，并在檢測到逆流時快速發出信號，使逆變器調整輸出功率。

在一個完整的光伏或儲能系統中，既需要交流防逆流電表，也可能需要直流電表，它們分工合作：

? 交流側（并網點）：安裝防逆流電表，負責保障電網安全，防止逆流。
? 直流側（光伏組件與蓄電池）：可能會安裝直流電能表，用于精密監測光伏陣列的發電效率或蓄電池的充放電狀態與效率。例如，通過同時讀取直流側（電池充放電量）和交流側（系統輸入輸出電量）的數據，可以精準計算整個儲能變流器（PCS）的轉換效率

安科瑞如何應對這一現象？

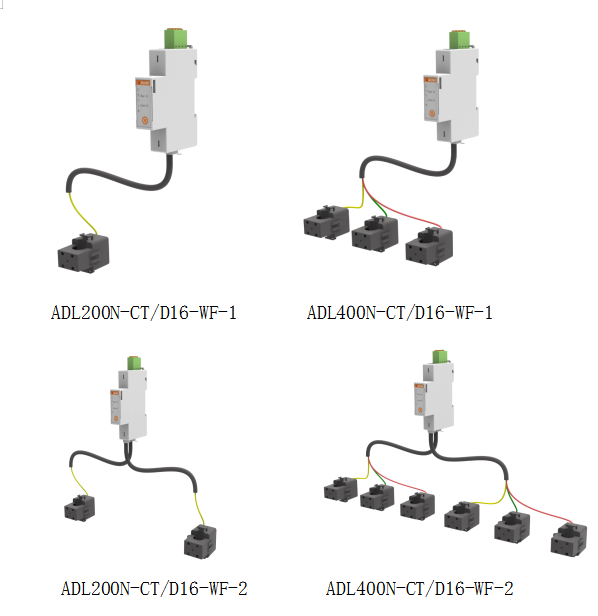

安科瑞依托多年行業經驗以及在防逆流電表領域深度研究，針對陽臺光伏場景中防逆流電表安裝成本高、接線調試復雜、空間受限等痛點，安科瑞正式推出ADL200N-WF、ADL400N-WF新系列新一代單三相防逆流電表以小體積、導軌安裝、即插即用接線以及人性化軟件設計，顯著降低部署門檻：

與傳統防逆流電表相比，新系列有以下幾大優勢：

結構小巧：1P，18mm標準導軌式設計，支持一路單相、兩路單相、一路三相、兩路三相四種應用場景可選。

插拔式電流互感器：互感器采用一體式設計，RJ11接口封裝。與電表插拔式安裝、三相黃綠黃三色區分，減少電流錯位、反向等接線異常風險。此外若現場互感器與電表安裝距離較遠，可自配通用RJ11延遲線使用。

插拔式電壓端子：電壓端子可插拔方便安裝，端子接線采用按壓式固定設計，降低接線難度，提高效率。

電參量快速更新：實時捕捉電壓電流變化，50ms更新。

無線通訊：支持485和WF通訊，485支持Modbus協，一條數據讀取全部所需電參量。WIFI通訊可支持ModbusTCP協議或Httpserver協議，支持內置天線或外置天線可選。

相序診斷：支持接線診斷，可識別異常接線情況，并提供調整建議。

結 語

防逆流需以并網點電流監測為核心，精準識別發電量超負載時的逆流現象，通過部署交流電表筑牢防線，方能保障電網與用戶系統安全穩定。
