在工業自動化領域，主站與從站之間的通信比較常見，但從站與從站的通信一直是技術難點。本文將介紹致遠電子PCIe-2E主站通訊卡如何通過EtherCAT技術，巧妙解決這一難題，助力工業通信邁向新高度。

?EtherCAT通信協議及其應用場景

EtherCAT是一種基于以太網傳輸?shù)母邔?shí)時性現場總線，能夠支持主站與多個從站之間的通信。這種一主多從的通信架構在工業通信領域較為常見，例如CanOpen和Modbus等通信協議都采用了類似的機制。然而，在某些特定的應用場景中，我們不僅需要主站與從站之間的通信，還需要從站之間的通信。在這種情況下，能夠滿足需求的標準化通信協議并不多見。
?PCIe-2E主站通訊卡解決方案

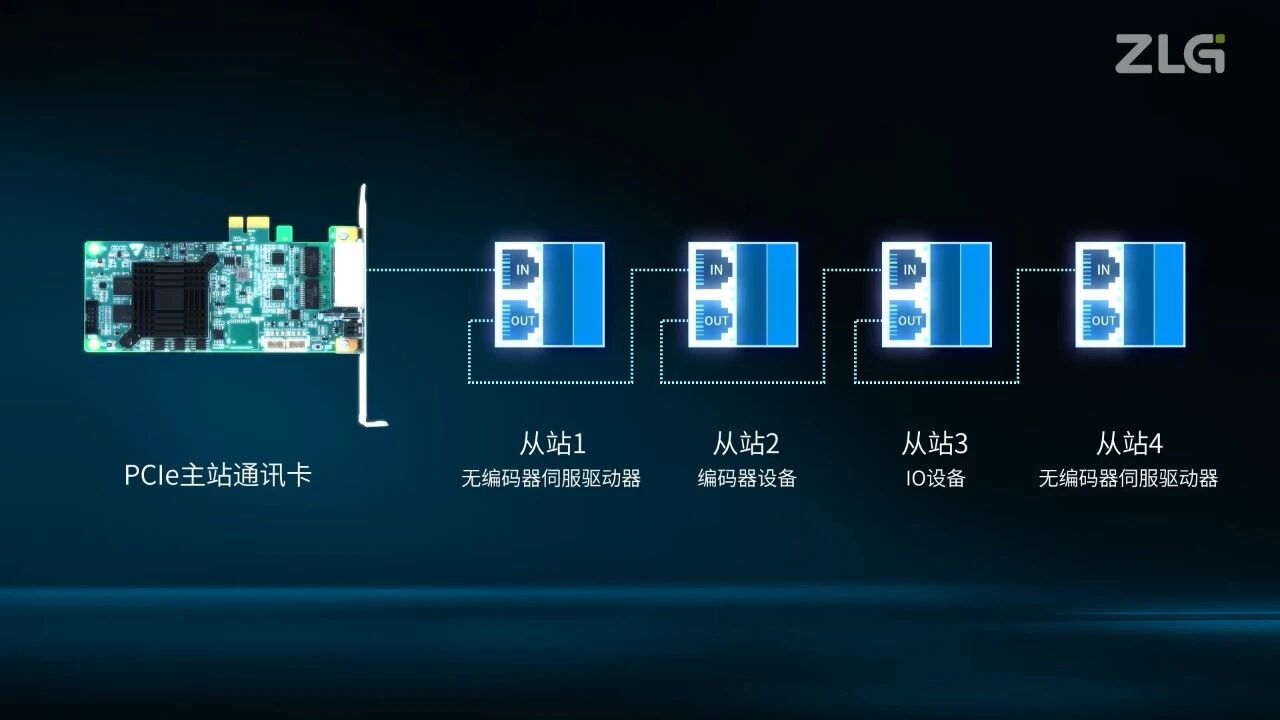

面對市場上對這種復雜通信需求的應用場景，ZLG致遠電子的PCIe-2E主站通訊卡提供了一種有效的解決方案，通信網絡的鏈路設計如圖所示。

我們希望實現無編碼器的伺服驅動器從站1與僅具備編碼器功能的從站2之間的通信。具體而言，需要將從站2的編碼器數據傳輸?shù)綇恼?，從而共同構成一個完整的伺服驅動器功能。此外，該方案甚至可以支持多個無編碼器的伺服設備從站共享從站2的編碼器功能。這種通信方案不僅實現了專一功能設備的模塊化，還顯著拓寬了其應用場景。

1. 從站間通信的數據交互機制

從站間的數據交互主要通過PCIe主站通訊卡內部完成。在配置好從站間需要交互的數據大小后，PCIe主站通訊卡在處理PDO幀時，會將從站2的輸出緩沖區數據拷貝到從站1的緩沖區中，從而完成數據交互，并將更新后的PDO幀發送出去。

2. AWStudio上位機軟件的配置過程

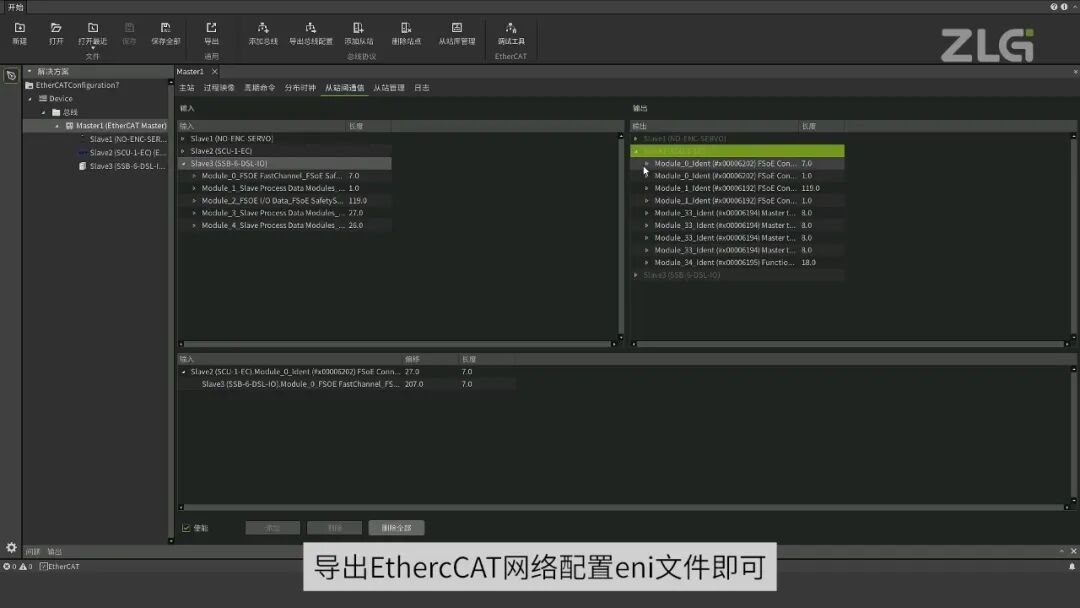

為了實現上述的從站間通信功能，我們需要使用PCIe主站通訊卡配套的AWStudio上位機軟件。打開軟件后，創建一個新的解決方案。在該軟件的從站間通信功能欄中，用戶可以自由配置從站間需要交互的數據。配置完成后，導出EtherCAT網絡配置的eni文件即可。在使用eni文件初始化網絡配置時，PCIe通訊卡會處理PDO幀中所有從站需要交互的數據，從而確保整個通信過程的高效性和準確性。

通過這種方式，致遠電子的PCIe-2E主站通訊卡不僅能夠滿足主站與從站之間的通信需求，還能實現從站之間的數據交互，為復雜的工業自動化應用提供了靈活且高效的通信解決方案。
