大功率電源的定義及應用

大功率電源是指功率在500瓦以上的電源產品，能給機器提供穩定的電力供應，也就是用通過電路控制開關管進行高速的導通與截止。將直流電轉化為高頻率的交流電提供給變壓器進行變壓，從而產生所需要的一組或多組電壓。

大功率電源主要廣泛應用于：工業自動化控制、軍工設備、科研設備、LED照明、工控設備、通訊設備、電力設備、儀器儀表、醫療設備、半導體制冷制熱、空氣凈化器、電子冰箱、液晶顯示器、通訊設備、視聽產品、安防監控、電腦機箱、數碼產品和儀器類等領域。

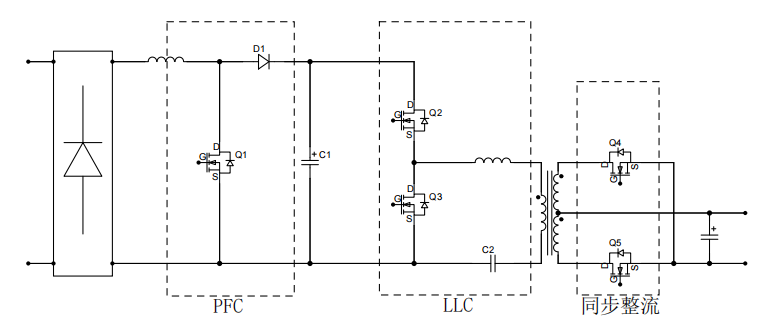

大功率電源典型LLC諧振拓?fù)潆?/strong>路

大功率電流方案產品推薦

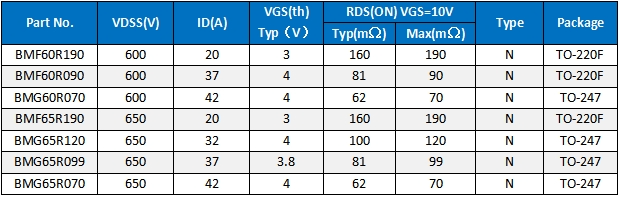

初級高壓MOS部分PFC+LLC線路推薦使用伯恩半導體超結MOS系列產品，采用多層外延工藝技術對標英飛凌C3、P6、P7等系列產品，擁有更優的EMI特性，超低導通電阻和結電容，有效降低導通損耗和開關損耗，效率高，發熱小，可以適應更高的開關頻率。

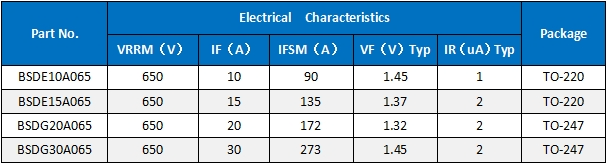

PFC部分的升壓二極管推薦使用伯恩半導體碳化硅肖特基二極管系列產品，它的反向漏電流和反向恢復時間很小，基本無反向恢復電流，減少了開關損耗，可以提高系統的開關頻率并提高系統整體效率。

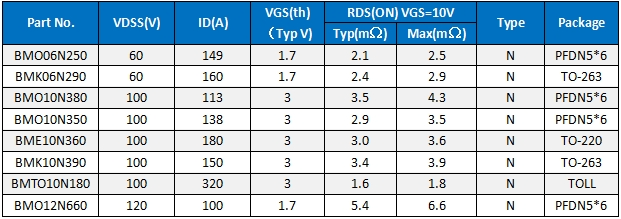

同步整流部分是次級同步整流線路，推薦使用伯恩半導體低壓SGT-MOS系列產品，它是一款SGT工藝技術設計，實現屏蔽柵極與漂移區的作用，減小了米勒電容以及柵電荷，器件的開關速度加快，開關損耗降低提高系統效率。
