案例背景

在食品飲料行業，生產過程的智能化升級是提高生產效率、保證產品質量的重要舉措。某食品飲料企業的灌裝生產線中，灌裝機、封蓋機等主要設備采用了基于 CC-Link IE FB 主站的西門子 S7-1500 系列 PLC，用于精確控制灌裝量、封蓋壓力等參數。而在生產線的前段，原料輸送環節的一些傳感器（如流量傳感器、液位傳感器）和執行器（如泵、閥門）采用了基于 DeviceNet 從站的設備。由于協議不兼容，導致原料輸送與灌裝環節的數據無法有效交互，生產過程難以實現智能化控制，影響了產品質量和生產效率。為推動生產過程的智能化升級，企業引入塔訊 TX 131-RE-DNM/CCIES 網關，通過 CC-Link IE FB 轉 DeviceNet 的協議轉換，實現不同環節設備的互聯互通。

設備參數

·西門子 S7-1500 系列 PLC：作為 CC-Link IE FB 主站，型號為 CPU 1516-3 PN/DP，具有高性能和強大的通信能力，可連接多個 CC-Link IE FB 從站設備，對灌裝生產線的關鍵設備進行精準控制，確保灌裝和封蓋等工序的穩定性和準確性。

·原料輸送環節的 DeviceNet 從站設備：包括各種流量傳感器（如電磁流量計）、液位傳感器（如超聲波液位計）以及泵、閥門等執行器。這些設備通過 DeviceNet 協議進行通信，用于監測和控制原料的輸送量和輸送狀態。

·塔訊 TX 131-RE-DNM/CCIES 網關：能夠可靠地實現 CC-Link IE FB 轉 DeviceNet 的協議轉換，在食品飲料生產環境下具備良好的穩定性和抗干擾能力。其 CC-Link IE FB 側和 DeviceNet 側的參數配置靈活，可適應不同設備的通信需求。

硬件連接

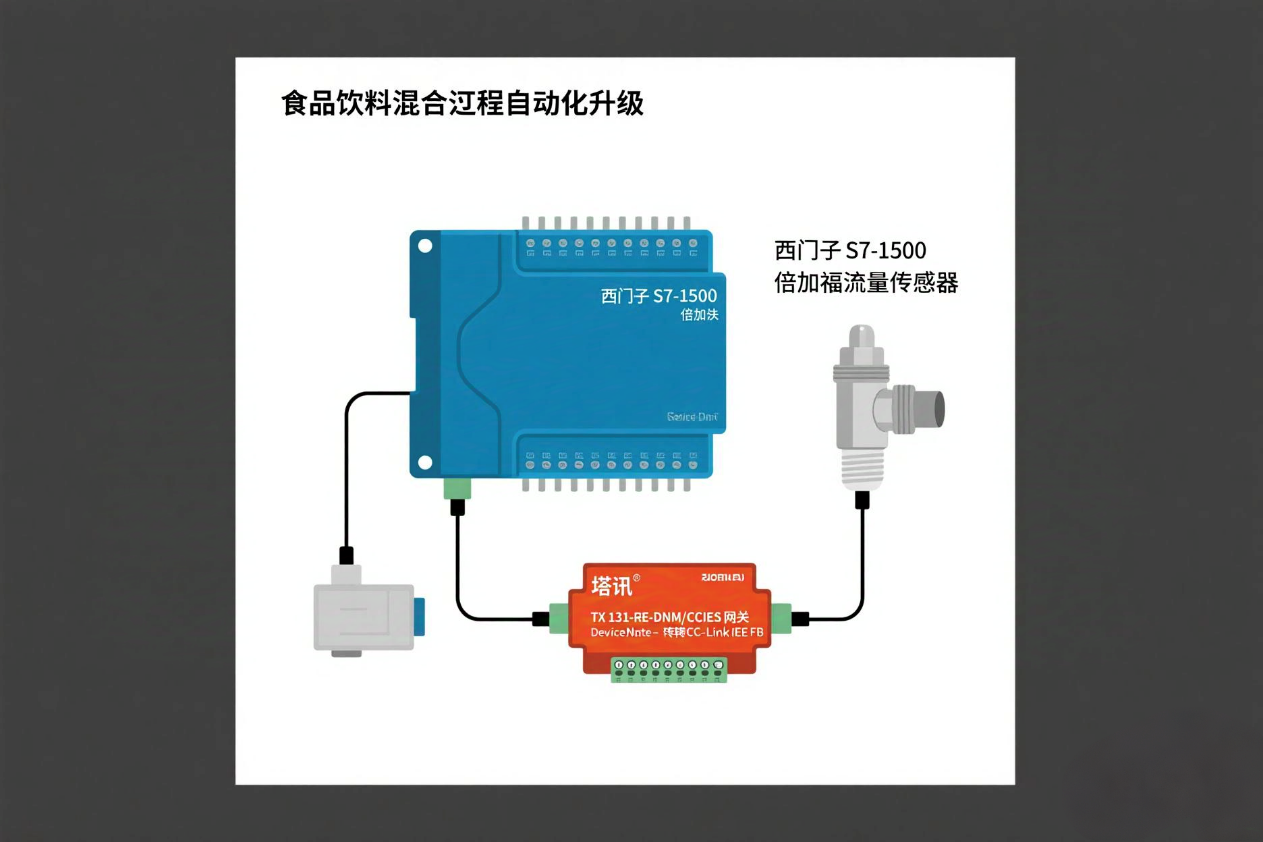

將塔訊 TX 131-RE-DNM/CCIES 網關的 CC-Link IE FB 端口通過符合食品行業衛生標準的網線連接到西門子 S7-1500 系列 PLC 的 CC-Link IE FB 接口，保證網絡連接的安全和穩定。同時，使用 DeviceNet 電纜將網關的 DeviceNet 端口連接到原料輸送環節的 DeviceNet 從站設備的相應接口。為DeviceNet轉CC-Link IE FB網關提供穩定、干凈的 24V 直流電源，并做好防護措施，防止電源受到污染影響網關正常工作。在布線過程中，注意對網線和電纜進行保護，避免因食品飲料生產環境中的水汽、灰塵等因素對通信線路造成損壞。

軟件配置

·西門子 S7-1500 系列 PLC（CC-Link IE FB 主站）配置：打開西門子 TIA Portal 編程軟件，新建項目并選擇 CPU 1516-3 PN/DP PLC。在項目中添加 CC-Link IE FB 網絡，設置主站參數，如網絡號、站號等。導入塔訊網關在 CC-Link IE FB 側的設備描述文件，將網關添加到網絡中，并設置其站號和通信參數。根據灌裝生產線的生產工藝要求，在 PLC 程序中定義與DeviceNet轉CC-Link IE FB網關進行數據交互的區域，例如，將灌裝量設定值等數據寫入輸出區域，用于傳遞給原料輸送設備；在輸入?yún)^(qū)域讀取原料流量、液位等信息。

·塔訊 TX 131-RE-DNM/CCIES 網關配置：使用塔訊網關配置軟件，新建工程并選擇 TX 131-RE-DNM/CCIES 網關。在 CC-Link IE FB 設置中，配置與西門子 PLC 網絡一致的參數，如網絡號、站號、傳輸速率等，確保與 CC-Link IE FB 網絡的正常通信。在 DeviceNet 設置中，根據原料輸送環節 DeviceNet 從站設備的實際情況，配置波特率、節點地址等參數，使網關能夠與這些設備有效通信。建立 CC-Link IE FB 側與 DeviceNet 側的數據映射關系，確保原料輸送數據與灌裝控制數據能夠準確對應和傳輸。

·原料輸送環節 DeviceNet 從站設備配置：對于流量傳感器、液位傳感器等設備，根據設備說明書設置其波特率、節點地址等參數，使其符合 DeviceNet 網絡的要求，并與網關的 DeviceNet 設置相匹配。對于泵、閥門等執行器，同樣進行相應的參數設置，保證設備在 DeviceNet 網絡中能夠正常接收網關發送的控制指令，并反饋設備狀態信息。

測試與驗證

配置完成后，進行全面的測試與驗證。在西門子 S7-1500 系列 PLC 中編寫測試程序，向塔訊DeviceNet轉CC-Link IE FB網關發送模擬的灌裝量設定值等數據，觀察原料輸送環節的 DeviceNet 從站設備是否能夠正確接收并調整原料輸送量。然后，在原料輸送設備上模擬流量異常、液位過低等情況，通過網關檢查西門子 PLC 是否能夠及時接收到相關信息，并做出相應的處理，如暫停灌裝或調整灌裝速度。對網關在食品飲料生產環境下的穩定性進行長時間測試，確保在高溫、高濕等復雜工況下，CC-Link IE FB 轉 DeviceNet 的通信依然可靠，保障生產過程的連續性和產品質量的穩定性。

總結

通過引入塔訊 TX 131-RE-DNM/CCIES 網關實現 CC-Link IE FB 轉 DeviceNet 的協議轉換，該食品飲料企業的灌裝生產線實現了原料輸送與灌裝環節的智能化協同控制。生產數據能夠?qū)崟r(shí)共享，設備之間能夠根據彼此的狀態自動調整運行參數。例如，當灌裝量發生變化時，原料輸送設備能及時調整輸送流量，保證原料供應與灌裝需求的匹配，有效減少了原料浪費和產品質量問題。同時，通過實時監控和數據交互，企業能夠更好地對生產過程進行管理和優化，提高了生產效率，推動了食品飲料生產過程的智能化升級。
