DC-DC降壓升壓和升降壓的LED驅動芯片選型圖：

輸入低到干電池，鋰電池，5V,9V,12V,24V,30V48V,72V,80V,90V都有，升壓型，降壓型，升降壓型。

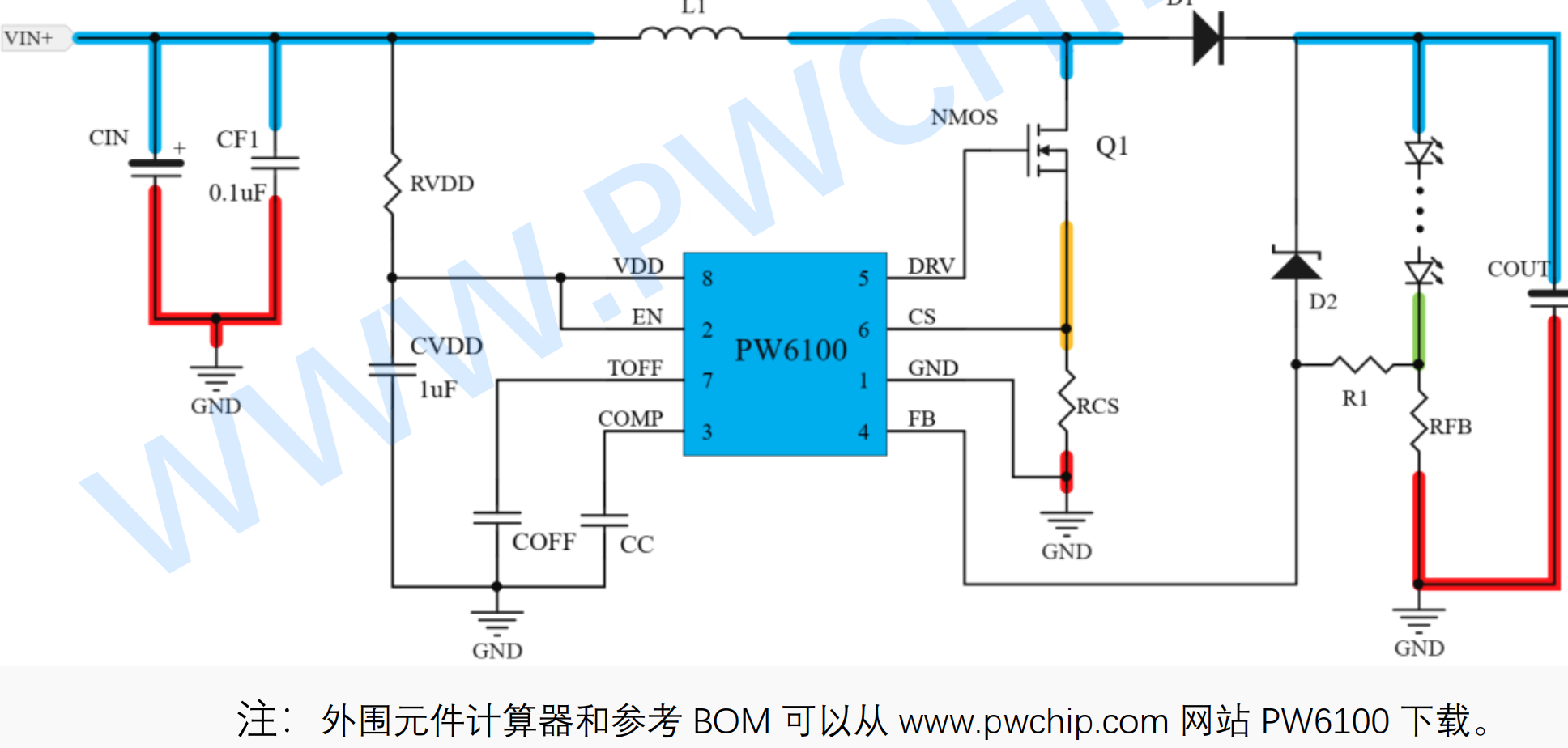

PW6100 是一款高效率、高精度的升壓型大功率 LED 恒流驅動控制芯片。 PW6100 內置高精度
誤差放大器，固定關斷時間控制電路，恒流驅動電路等， 特別適合大功率、多個高亮度LED 燈串恒流驅動。 PW6100 采用固定關斷時間的控制方式，關斷時間可通過外部電容進行調節， 工作頻率可根據用戶要求而改變。
PW6100 通過調節外置的電流采樣電阻，能控制高亮度 LED 燈的驅動電流， 使 LED 燈亮度達
到預期恒定亮度。在 EN 端加PWM 信號，還可以進行LED 燈調光。
PW6100 內部集成了 VDD 穩壓管， 軟啟動以及過溫保護電路，減少外圍元件并提高系統可靠
性。 PW6100 采用 SOP8 封裝。

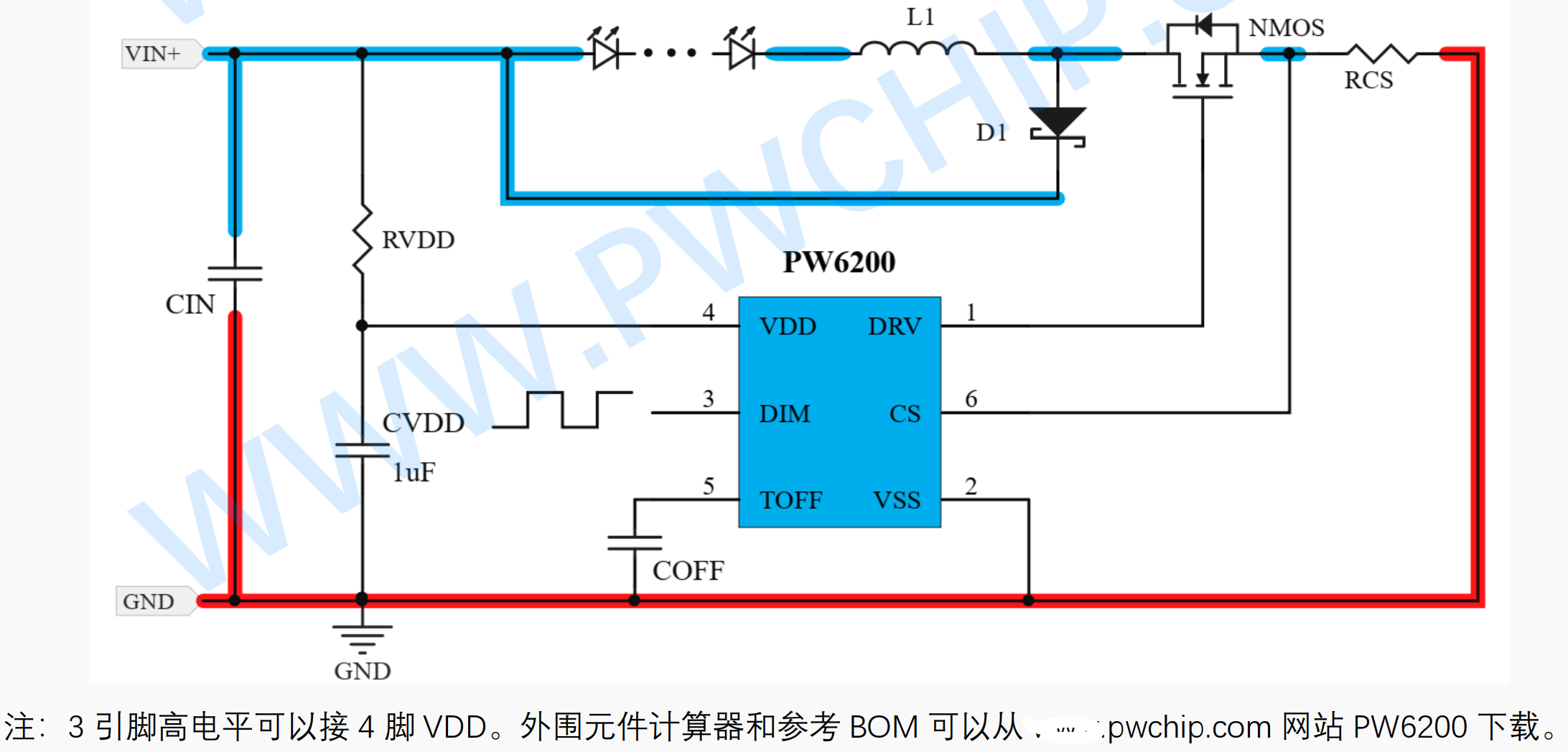

PW6200 是一款高效率、高精度的降壓型大功率 LED 恒流驅動控制芯片。 PW6200 采用固定
關斷時間的峰值電流控制方式，關斷時間可通過外部電容進行調節，工作頻率可根據用戶要求而改
變。
PW6200 通過調節外置的電流采樣電阻，能控制高亮度 LED 燈的驅動電流，使 LED 燈亮度達
到預期恒定亮度。 在 DIM 端加 PWM 信號，可以進行 LED 燈調光。 DIM 端同時支持線性調光。
PW6200 內部集成了 VDD 穩壓管以及過溫保護電路，減少外圍元件并提高系統可靠性。
PW6200 采用 SOT23-6 封裝。

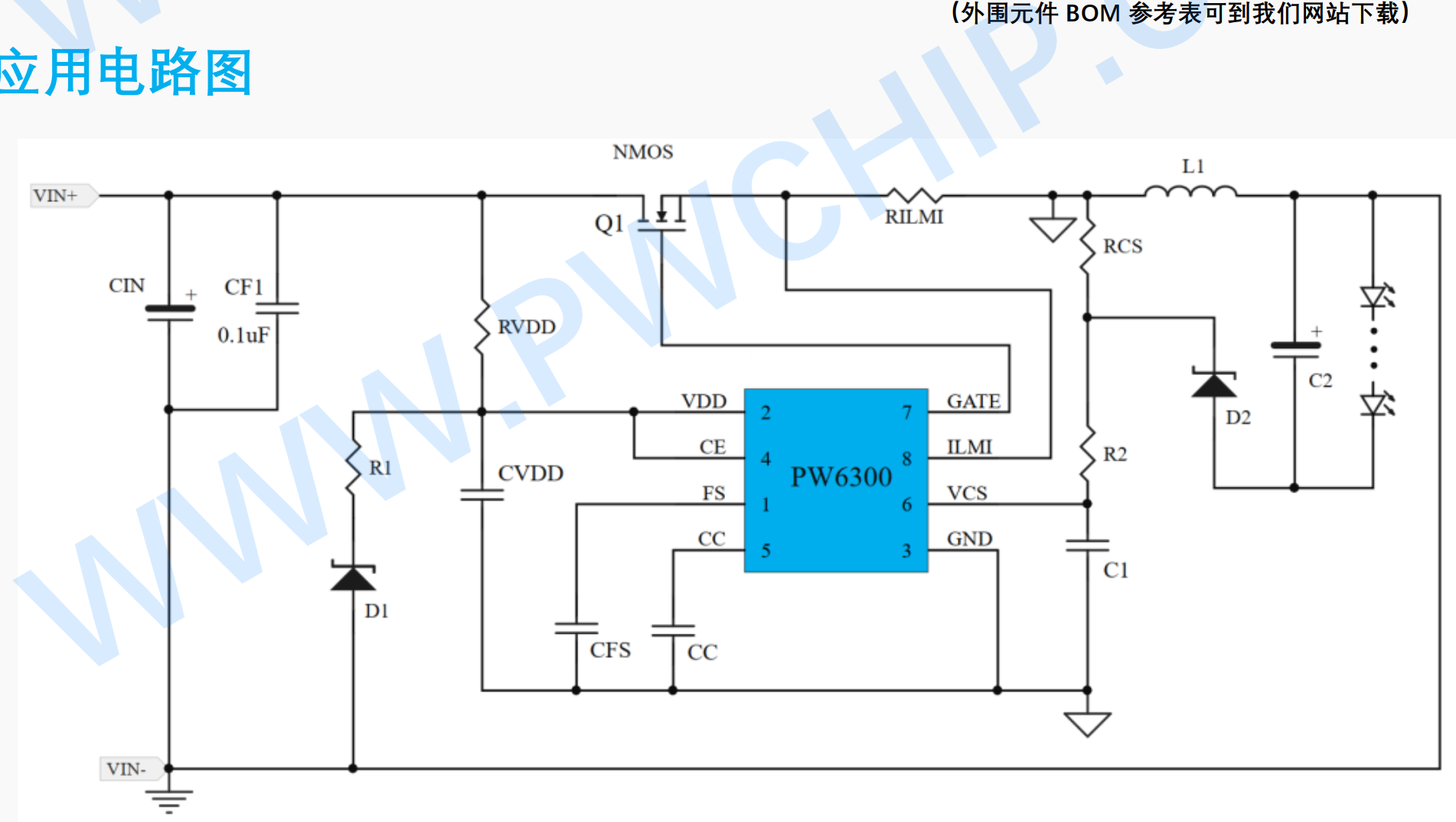

PW6300 是一款寬輸入輸出電壓范圍的高精度、 高效率的升降壓型 LED 恒流驅動控制芯片。
芯片采用電流模閉環控制方式，可實現高精度的恒流驅動。工作頻率可通過外接電容調整。 IC 內
置逐周期限流保護，軟啟動，過溫保護等功能，保證系統可靠性。內置調光腳，可通過 CE 腳加 PWM
信號進行 LED 燈調光。實現高精度、高效率升降壓恒流驅動。
PW6300 采用 SOP8 封裝。

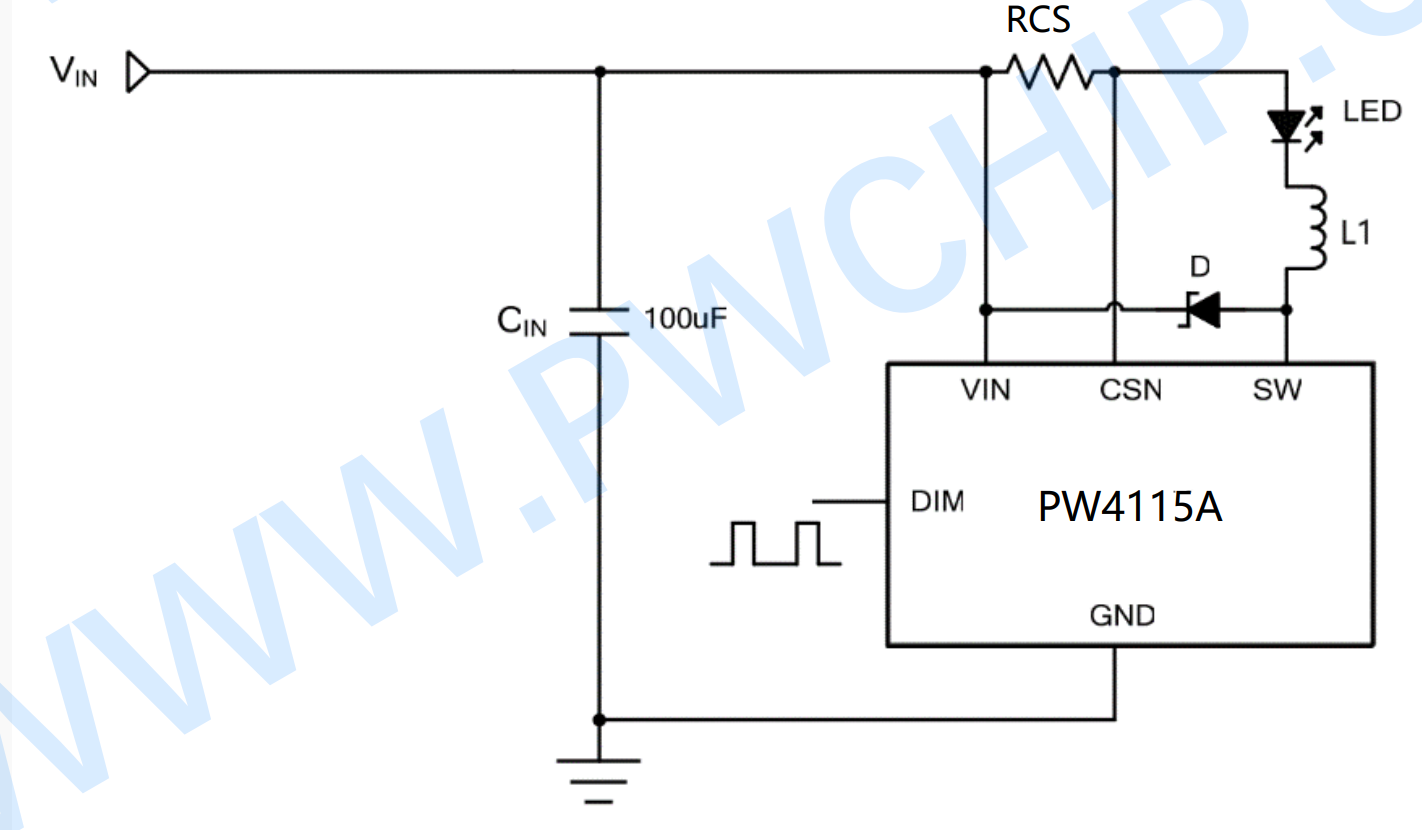

PW4115A 是一款連續電感電流導通模式的降壓型 LED 恒流驅動器，用于驅動一個或多個
LED 燈串。 PW4115A工作電壓從4.8v到 60v， 提供可調的輸出電流， 最大輸出電流可達到 1.2A。
根據不同的輸入電壓和外部器件， PW4115A 可以驅動供高達數十瓦的 LED。
PW4115A 內置功率開關，采用高端電流檢測電路，以及兼容 PWM 和模擬調光的調光腳 DIM。
當 DIM 腳電壓低于 0.3v 時輸出關斷，進入待機狀態。
PW4115A 內置過溫保護電路，當芯片達到過溫保護點進入過溫保護模式， 輸出電流逐漸下降
以提高系統可靠性。
PW4115A 增加了低端過流保護功能，在出現續流二極管短路情況下可保護芯片不損壞。
PW4115 采用了 SOT89-5L 的封裝，散熱性能優異
