Texas Instruments TMUXHS221EVM評估模塊 (EVM) 可用于評估多種高速接口（數據速率高達3Gbps），例如USB 2.0和eUSB2 LS、FS和HS信號。該評估模塊還可用作執行Texas Instruments TMUXHS221的硬件參考設計。

數據手冊：*附件：Texas Instruments TMUXHS221EVM評估模塊 (EVM)數據手冊.pdf

特性

• 簡單接口，用于高速信號（采用SMP連接器）
• 使用校準跡線在測量期間從TMUXHS211對評估模塊進行去嵌入
• 外部5V電源
• 開關，方便器件配置

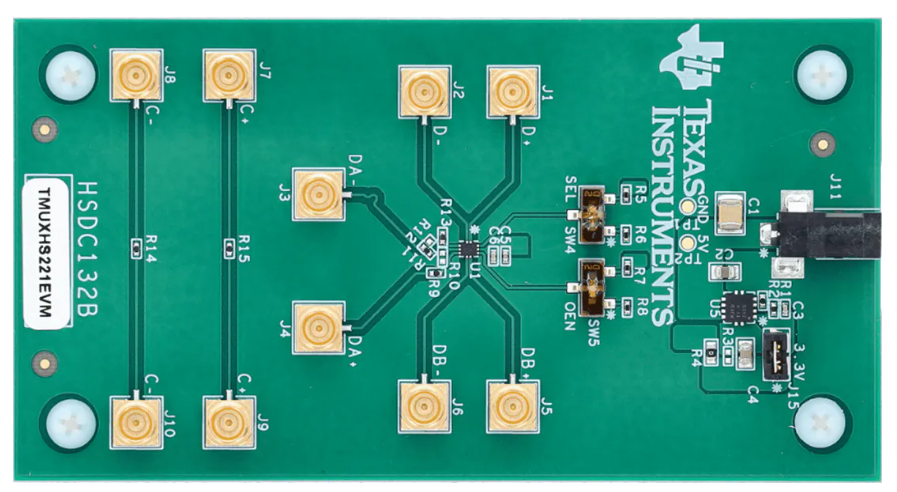

板布局

高速多路復用器TMUXHS221/LV的技術解析與應用指南

一、TMUXHS221/LV產品概述

TMUXHS221/LV是德州儀器(Texas Instruments)推出的一款高性能雙向2:1/1:2多路復用器/解復用器，專為高速數據接口設計。該器件支持高達3Gbps的數據傳輸速率，特別優化用于USB 2.0和eUSB2 LS(低速)、FS(全速)及HS(高速)信號傳輸。

該系列包含兩個版本：

• ?TMUXHS221?：支持差分和單端CMOS信號，電壓范圍-0.3V至3.6V，采用1.8V控制邏輯
• ?TMUXHS221LV?：支持差分和單端CMOS信號，電壓范圍-0.3V至1.8V，采用1.2V控制邏輯

二、關鍵特性與性能參數

1. ?高速信號處理能力?

   • 支持高達3Gbps的數據速率
   • 45Ω單端阻抗匹配，優化信號完整性
   • 所有信號通道長度匹配，確保時序一致性

2. ?靈活的電源配置?

   • TMUXHS221 EVM支持5V DC輸入或3.3V直接供電
   • TMUXHS221LV EVM支持1.8V直接供電
   • 最大200mA電流需求

3. ?控制邏輯簡單?

   • 通過SEL(選擇)和OEn(輸出使能)兩個控制信號即可實現完整的通道切換功能
   • 控制邏輯真值表如下：

   SEL(SW4)	OEn(SW5)	工作模式
   L	L	D→DA通道
   H	L	D→DB通道
   ×	H	高阻態

三、評估模塊(EVM)使用指南

3.1 硬件連接配置

1. ?信號接口?
   • 采用SMP同軸連接器，確保高頻信號完整性
   • 每個端口(D、DA、DB)都有明確的正負極性標識
   • 建議使用SMA-to-SMP電纜連接測試設備
2. ?電源連接?
   • 可通過DC插孔J11供電(5V)
   • 或直接通過J15引腳供電(3.3V或1.8V)
3. ?控制信號設置?
   • 通過SW4(SEL)和SW5(OEn)撥碼開關配置工作模式
   • 內置10KΩ上拉電阻確保穩定狀態

3.2 信號完整性考量

1. ?阻抗匹配?
   • 所有信號走線設計為45Ω單端阻抗
   • 包含校準走線，可用于去嵌入測量
2. ?電源濾波?
   • 多層陶瓷電容組合(0.1μF+0.01μF)靠近器件放置
   • 大容量?jī)?chǔ)能電容(47μF+10μF)提供穩定電源
3. ?PCB設計建議?
   • 保持差分對長度匹配
   • 盡量減少過孔和彎折
   • 提供充足的地平面

四、典型應用場景

1. ?USB2.0接口擴展?
   • 實現單一USB端口向多個設備的智能分配
   • 支持HS/FS/LS全速率模式
2. ?eUSB2系統設計?
   • 適用于新一代嵌入式USB接口
   • 低電壓版本(TMUXHS221LV)特別適合移動設備
3. ?高速數據路由?
   • 3Gbps帶寬滿足多數串行接口需求
   • 可用于測試設備的多路信號切換

五、設計注意事項

1. ?電源序列?
   • 確?？刂菩盘?hào)電壓不超過規定范圍
   • 避免電源上電時序問題
2. ?信號完整性驗證?
   • 建議使用網絡分析儀驗證通道特性
   • 關注插入損耗和回波損耗指標
3. ?熱管理?
   • 連續工作條件下監測器件溫度
   • 必要時增加散熱措施
