在卷煙廠自動化系統中，常面臨不同品牌設備協議不兼容的難題。例如，西門子PLC通常采用PROFINET協議，而歐姆龍PLC則支持DEVICENET協議。如何實現兩者高效通信，成為保障生產連續性的關鍵。PROFINET從站轉DEVICENET從站網關技術的應用，正是解決這一問題的核心方案。

一、網關配置：硬件連接與參數設置

網關設備作為協議轉換的橋梁，需同時支持PROFINET和DEVICENET協議棧。硬件上，網關的PROFINET接口通過網線接入西門子PLC（如S7-1500系列），DEVICENET接口通過五芯電纜連接歐姆龍PLC（如CJ2M系列）。電源需單獨配置24V直流供電，確保穩定運行。

軟件配置分為兩步：首先在西門子TIA Portal中導入網關GSDML文件，將其配置為PROFINET從站，設置輸入/輸出數據長度及設備名稱；隨后通過網關廠商配置軟件，建立PROFINET與DEVICENET的數據映射關系，包括歐姆龍PLC的節點地址、波特率（通常設為500kbps）及數據交換格式。配置完成后需下載至網關并重啟生效。

二、調試與優化：解決現場通信難題

實際調試中，需重點關注信號同步與數據一致性。某卷煙廠卷接機組改造項目中，曾出現DEVICENET節點響應超時問題。通過以下步驟解決：

1. 使用示波器檢測DEVICENET總線波形，發現終端電阻匹配異常，調整電阻值后信號質量顯著提升；
2. 在網關配置中優化PROFINET更新周期，從默認100ms縮短至20ms，確保西門子PLC能及時獲取歐姆龍PLC采集的傳感器數據；
3. 啟用網關診斷功能，實時監控?cái)?shù)據丟包率，對異常節點進行冗余配置。

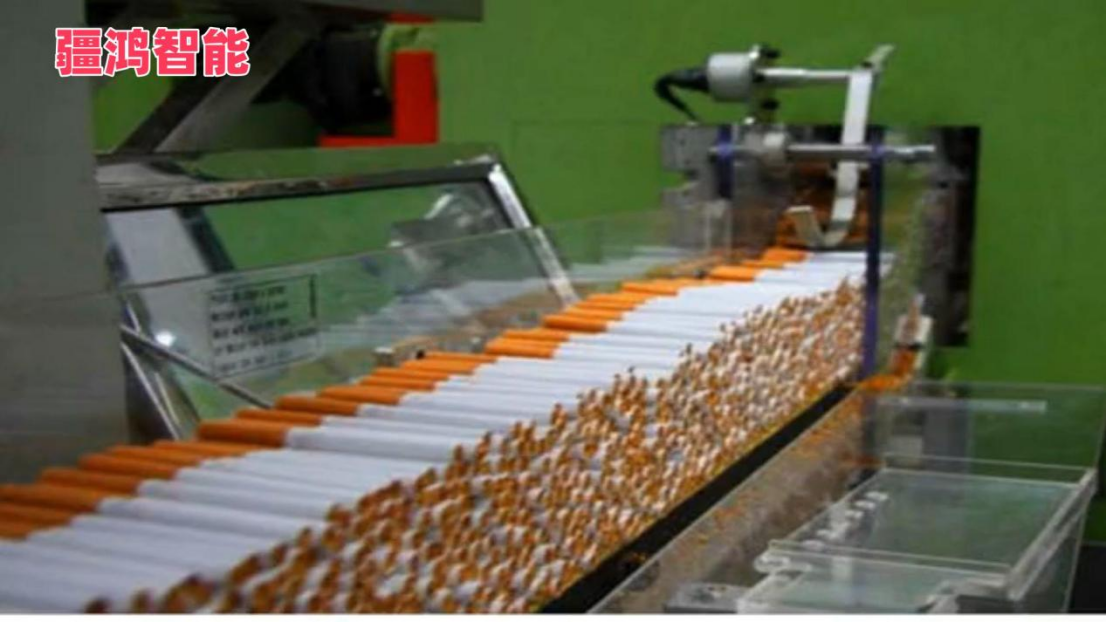

經過優化后，PROFINET與DEVICENET之間的數據傳輸延遲穩定在15ms以?xún)?nèi)，滿足卷煙機高速包裝工藝的實時性要求。

三、案例應用：提升設備協同效率

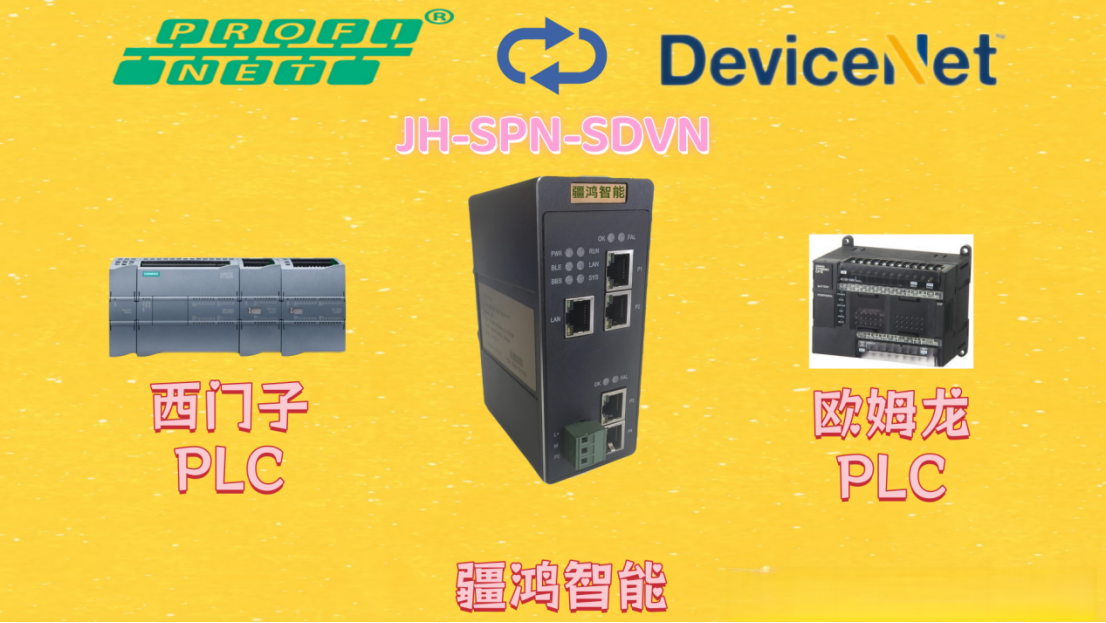

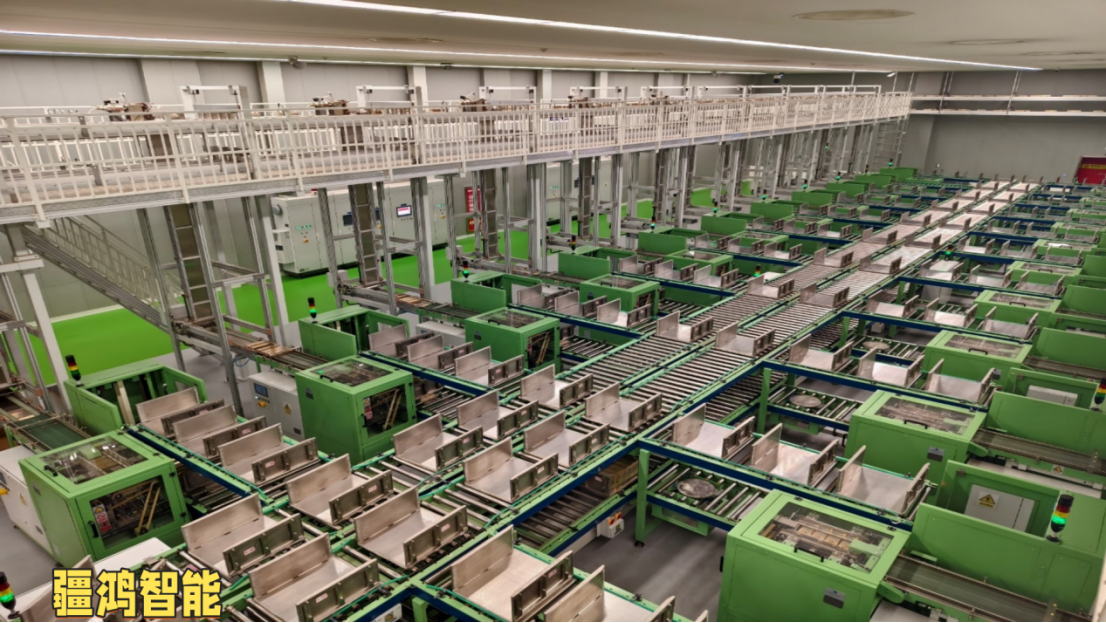

云南某卷煙廠在制絲線自動化升級中，需將原有歐姆龍DEVICENET控制的溫濕度傳感器接入新增的西門子PROFINET網絡。采用疆鴻智能JH-SPN-SDVN網關后，實現了以下效果：

• 無需改造原有歐姆龍PLC硬件，降低改造成本30%；
• 西門子WinCC系統直接讀取DEVICENET設備數據，實現集中監控；
• 通過網關自帶的數據緩存功能，避免了因網絡抖動導致的生產數據丟失。

該項目實施后，制絲線設備聯動效率提升22%，故障診斷時間減少60%。

結語

PROFINET轉DEVICENET網關在卷煙廠的應用，不僅解決了多協議兼容問題，更通過精細化配置與調試優化，提升了整體設備協同效率。未來隨著工業互聯網發展，此類協議轉換技術將在智能工廠建設中發揮更重要的作用。
