Texas Instruments SN6507/SN6507-Q1低輻射36V推挽式變壓器驅動器是一款高壓、高頻推挽式變壓器驅動器，以小尺寸解決方案提供隔離電源。SN6507/SN6507-Q1具有推挽式拓?fù)浣Y(jié)構的簡單性、低EMI和磁通消除等優點，可防止變壓器飽和。該器件采用占空比控制技術來減少寬輸入范圍的元件數量，同時選擇高開關頻率來縮小變壓器尺寸，從而進一步節省空間。。

數據手冊：

*附件：SN6507數據手冊.pdf

*附件：SN6507-Q1數據手冊.pdf

TI SN6507/SN6507-Q1推挽式變壓器驅動器集成了控制器和兩個異相切換的0.5A NMOS電源開關。其輸入工作范圍通過精密欠壓鎖定進行編程。保護特性包括過流保護 (OCP)、可調節欠壓鎖定 (UVLO)、過壓鎖定 (OVLO)、熱關斷 (TSD) 和先斷后通型電路?？删幊誊泦?dòng) (SS) 可最大限度地減少浪涌電流，并為滿足關鍵的上電要求提供電源時序。展頻時鐘 (SSC) 和引腳可配置的可擴展壓擺率控制 (SRC) 進一步降低了輻射，以滿足超低EMI要求
。

SN6507/SN6507-Q1采用10引腳HVSSOP DGQ封裝，工作溫度范圍為–55°C至125°C。SN6507-Q1器件符合汽車應用類AEC-Q100標準。

特性

• 用于隔離變壓器的推挽式驅動器
• 寬輸入電壓范圍：3V至36V
  • 輸入電壓容差高達60V
  • 用于線路調節的占空比控制
• 0.5A開關，具有可編程電流限制
• 寬開關頻率范圍：100kHz至2MHz
  • 兼容小尺寸變壓器
  • 可編程開關頻率
  • 外部時鐘同步選項
• 低噪聲和低輻射
  • 對稱推挽式拓?fù)?/li>
  • 展頻計時
  • 引腳可配置轉換率控制
• 保護特性
  • 可調欠壓閉鎖 (UVLO)
  • 可編程過流保護 (OCP)
  • 過壓閉鎖 (OVLO)
  • 熱關斷 (TSD)
• 寬溫度范圍：-55°C至125°C
• 可編程軟啟動，可降低浪涌電流
• 10引腳HVSSOP (DGQ) 封裝，帶散熱焊盤

框圖

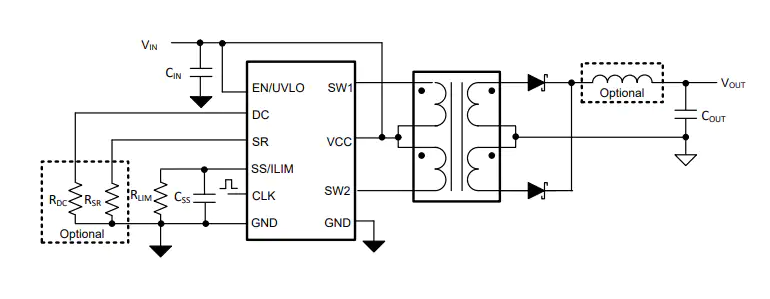

簡化示意圖

SN6507低噪聲推挽變壓器驅動器技術解析

一、產品概述

SN6507是德州儀器(TI)推出的一款高性能推挽式變壓器驅動器，專為隔離電源設計優化。該器件具有3V至36V的寬輸入電壓范圍，集成了兩個0.5A NMOS功率開關，開關頻率范圍100kHz至2MHz可編程，采用10引腳HVSSOP封裝并帶有散熱焊盤。

?關鍵特性?：

• 低EMI設計：對稱推挽拓?fù)?、擴頻時鐘、引腳可配置壓擺率控制
• 保護功能完善：可調欠壓鎖定(UVLO)、可編程過流保護(OCP)、過壓鎖定(OVLO)、熱關斷(TSD)
• 工作溫度范圍寬：-55°C至125°C
• 可編程軟啟動減少浪涌電流
• 占空比控制實現線路調節

二、核心功能解析

2.1 推挽轉換器架構

SN6507采用經典的推挽轉換器設計，通過兩個互補輸出的NMOS晶體管交替導通驅動變壓器初級繞組。器件內部集成：

• 振蕩器電路（可外部同步）
• 帶死區時間的Break-Before-Make邏輯
• 柵極驅動電路
• 兩個0.5A功率MOSFET

?工作特點?：

• 開關頻率可通過CLK引腳電阻編程（100kHz-2MHz）
• 典型死區時間70ns防止直通
• 默認占空比48%，可通過DC引腳調節

三、典型應用設計

3.1 電源方案設計

?固定輸入應用?（如24V±2%）

1. 將EN/UVLO直接連接VCC實現自啟動
2. CLK引腳通過9.6kΩ電阻接地設置1MHz開關頻率
3. DC引腳懸空使用默認占空比
4. 輸出側使用LDO獲得精確電壓

?寬輸入范圍應用?（如18V-30V）

1. 通過電阻分壓網絡設置UVLO閾值
2. 啟用占空比控制功能（DC引腳接240kΩ電阻）
3. 輸出側需增加電感（最小8.75μH@1MHz）
4. 變壓器匝比建議1.38:1

3.2 關鍵元件選型

?變壓器選擇?：

• 計算最小V-t乘積：7.7Vμs（寬輸入）/16.9Vμs（固定輸入）
• 推薦型號：Wurth 750319696（24V→15V）、Coilcraft TX1-ZB1445-CE（12V→15V）

?二極管選擇?：

• 選用低VF、低CT的肖特基二極管
• 電壓額定值需滿足：VR > 1.5×2×N×VIN_MAX
• 推薦型號：BAT165E6327HTSA1（高效）、PMEG200G20ELRX（低EMI）

?LDO選擇?：

• 電流能力應略高于負載電流（如200mA負載選200-300mA LDO）
• 注意考慮dropout電壓隨溫度的變化

四、PCB布局指南

1. ?電源去耦?：
   • VCC引腳放置100nF陶瓷電容（距引腳<2mm）
   • 變壓器中心抽頭接10μF電容
2. ?開關節點?：
   • SW1/SW2至變壓器走線盡可能短
   • 采用寬走線降低電感
3. ?散熱設計?：
   • 將GND引腳通過多個過孔連接至地平面
   • 充分利用PowerPAD散熱
4. ?EMI優化?：
   • 關鍵控制信號走線遠離開關節點
   • 必要時在次級側增加緩沖電路

五、性能測試數據

根據數據手冊提供的測試結果：

• 效率：87.5%-90.5%（12V輸入，負載0.1-0.5A）
• 開關頻率溫漂：±2.5%（-55°C至125°C）
• 啟動時間：300-400μs（無軟啟動電容時）

六、應用領域

SN6507特別適用于以下應用場景：

1. ?工業系統?：
   • 太陽能逆變器
   • 電機驅動（IGBT/SiC柵極驅動電源）
   • 工廠/樓宇自動化
2. ?通信隔離?：
   • CAN/RS-485/RS-422隔離電源
   • 低功耗LAN供電
3. ?醫療設備?：
   • 醫療儀器隔離電源
   • 患者安全隔離

七、設計注意事項

1. 軟啟動電容CSS與輸出電容COUT比值應保持1:10以內
2. 同步模式(SYNC)下占空比控制功能自動禁用
3. 使用占空比控制時必須確保輸出電感工作在CCM模式
4. 對于低EMI應用，建議：
   • 選擇低泄漏電感變壓器
   • 使用低EMI二極管
   • 配置較慢的壓擺率
