【賽題教程】基于RK3568+PG2L50H實現八路視頻輸入?yún)⒖挤桨?/h1>

【賽題發布】2025年全國大學生FPGA創新設計競賽紫光同創杯賽邀您鴻圖展翼共赴芯程!重磅!全國FPGA大賽紫光同創杯提交作品即送FPGA開發板!【賽題知多少】 紫光同創賽題答疑專場|2025年全國大學生嵌入式芯片與系統設計競賽FPGA賽道

RK3568+PG2L50H是一款基于瑞芯微 RK3568J處理器+紫光同創Logos-2 PG2L50H FPGA設計的異構多核全國產工業板卡,RK3568與PG2L50H之間支持 PCIe、FSPI、I2C 接口通信。


開發板采用核心板+擴展板結構,核心板可直接用于二次開發,普遍適用于通信、圖像視頻處理、數據分析、網絡信息安全、儀器儀表等行業產品。核心板的瑞芯微RK3568(Cortex-A55x4)四核處理器與時鐘、電源、復位電路、DDR4 和 eMMC 構成最小系統,搭載 Linux/Harmony 系統,其中 ARM Cortex-A55 主頻高達1.8GHz,超強性能,接口豐富,無論是解碼還是顯示都是一流,是您在人機交互、工控項目上的新選擇。自帶深度神經網絡單元(NPU),性能達 1.0 TOPS,能夠滿足深度學習的項目需求。


核心板FPGA采用紫光同創28nm工藝logos2系列的PG2L50H-6IFBG484,核心板FPGA部分主要由 FPGA+1 顆 DDR3+2 顆 FLASH+電源及復位電路組成,承擔了 FPGA最小系統運行及高速數據處理及存儲功能。DDR3 數據帶寬可達(1066Mbps*16),滿足高速多路數據存儲的需求;另外PG2L50H FPGA 帶有 4 路 HSST 高速收發器,每路速度高達6.6Gbps,非常適用于光纖通信與 PCIe 通信。


RK3568+PG2L100H與RK3568+PG2L50H共用底板,在FPGA器件方面進行了全面升級。核心板FPGA采用紫光同創28nm工藝logos2系列的PG2L100H-6IFBG484,核心板FPGA部分主要由 FPGA+1 顆 DDR3+2 顆 FLASH+電源及復位電路組成,承擔了 FPGA最小系統運行及高速數據處理及存儲功能。DDR3 數據帶寬可達(1066Mbps*16),滿足高速多路數據存儲的需求;另外PG2L50H FPGA 帶有 4 路 HSST 高速收發器,每路速度高達6.6Gbps,非常適用于光纖通信與 PCIe 通信。


底板為核心板擴展了豐富的外圍接口,其中為FPGA 擴展了兩個光纖模塊接口、FMC接口、40pin 擴展接口,并配置了按鍵、LED 燈,以及為 RK3568J 擴展了 HDMI/LVDS/MIPI(支持多屏顯示)、USB、雙路 GMAC、SDIO、I2C、I2S、PWM、UARTCAN、SPI、GPIO 等接口,可以滿足市場上各種外設的要求。


參考方案硬件設施

1. 實驗簡介

實驗?zāi)康模?/strong>實現多路視頻輸入。


硬件環境:

RK3568_MES2L50H開發板

盤古50KH視頻板(擴展板)

MES-FMC-LPC-IO 子卡

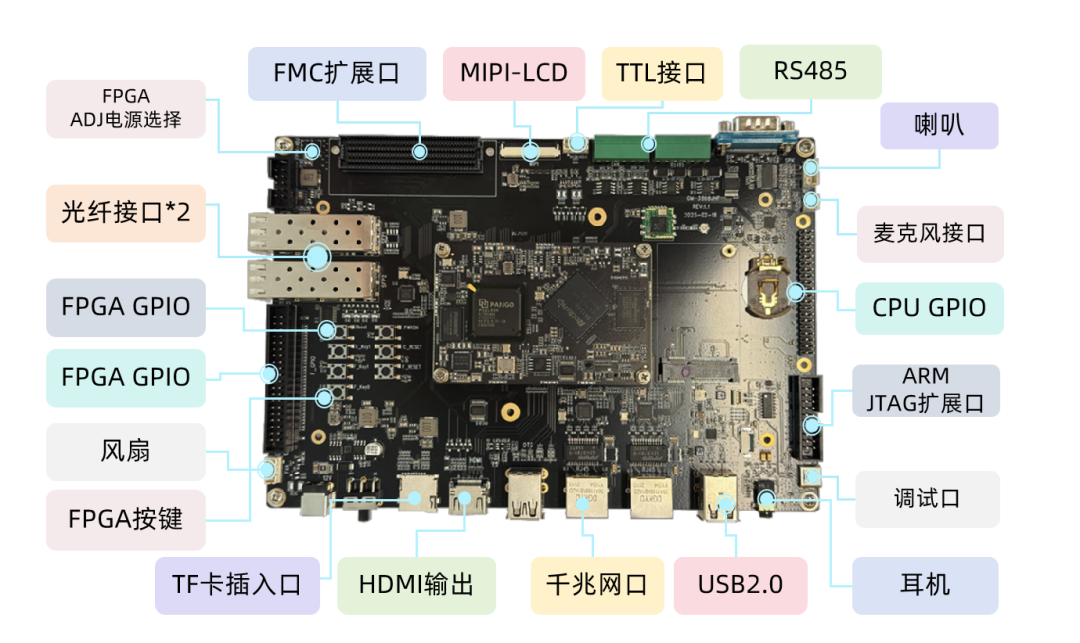

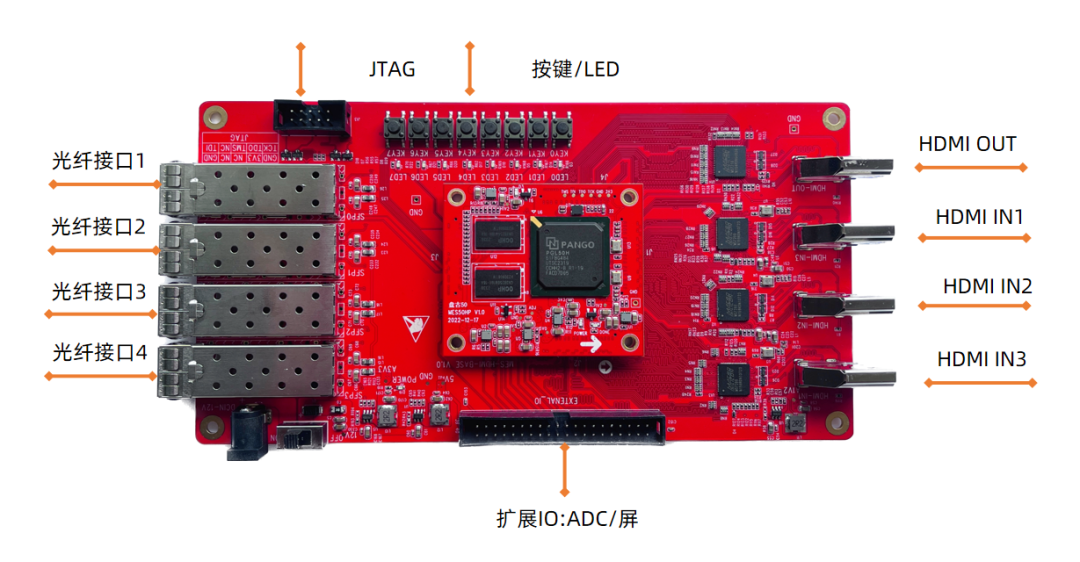

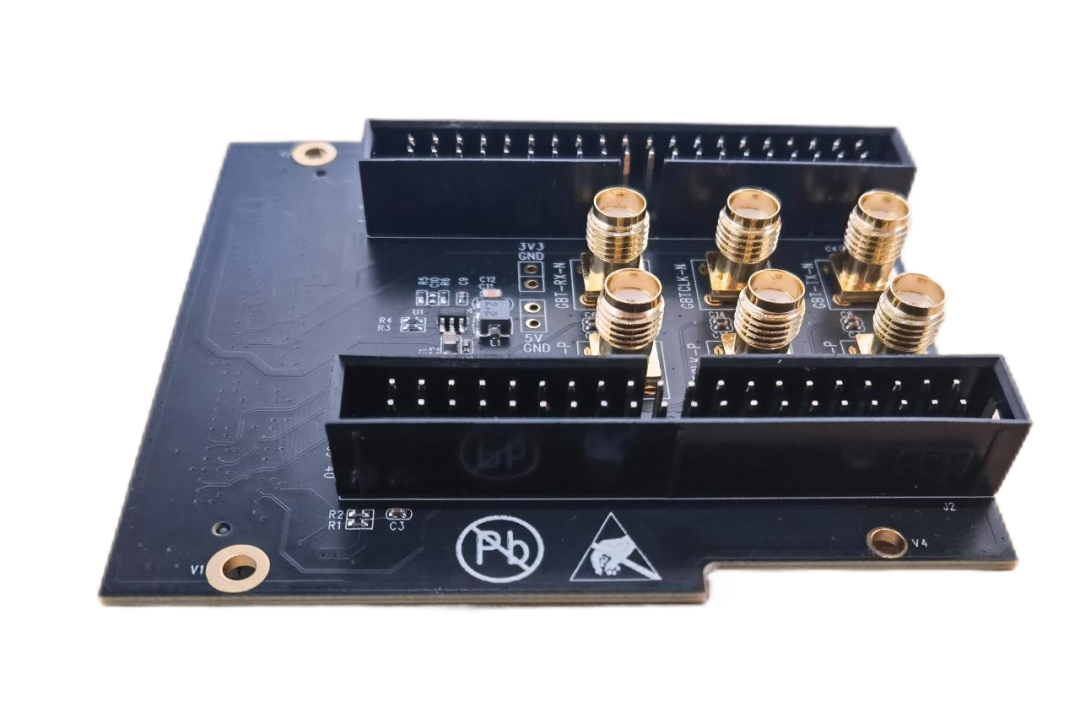

ffae73a8-8fae-11f0-8ce9-92fbcf53809c.png*RK3568+PG2L50H開發板001459ca-8faf-11f0-8ce9-92fbcf53809c.png*盤古50KH視頻板004cbb8a-8faf-11f0-8ce9-92fbcf53809c.png*FMC擴展子卡

2. 參考方案

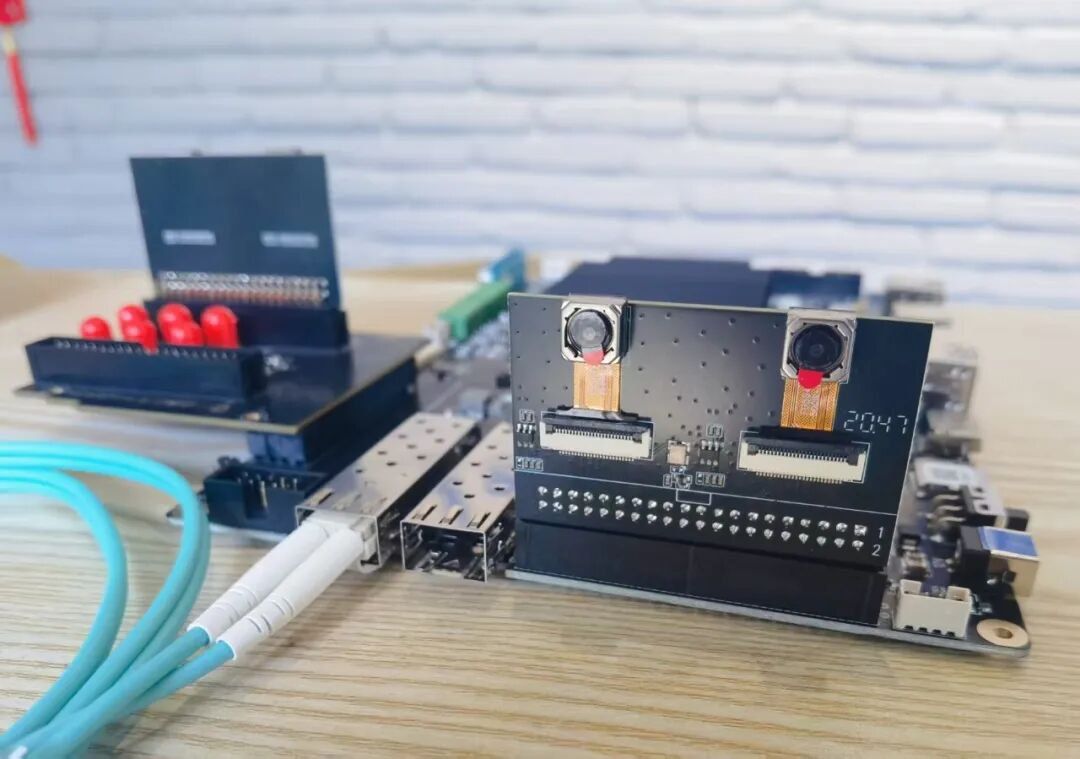

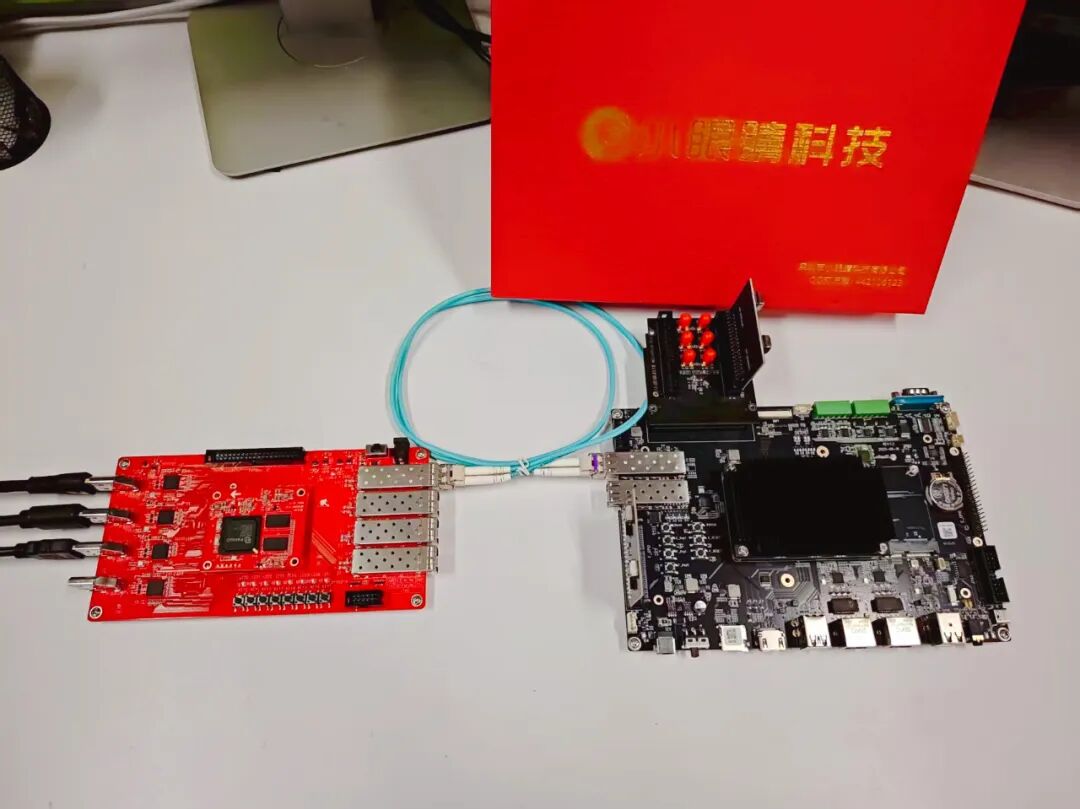

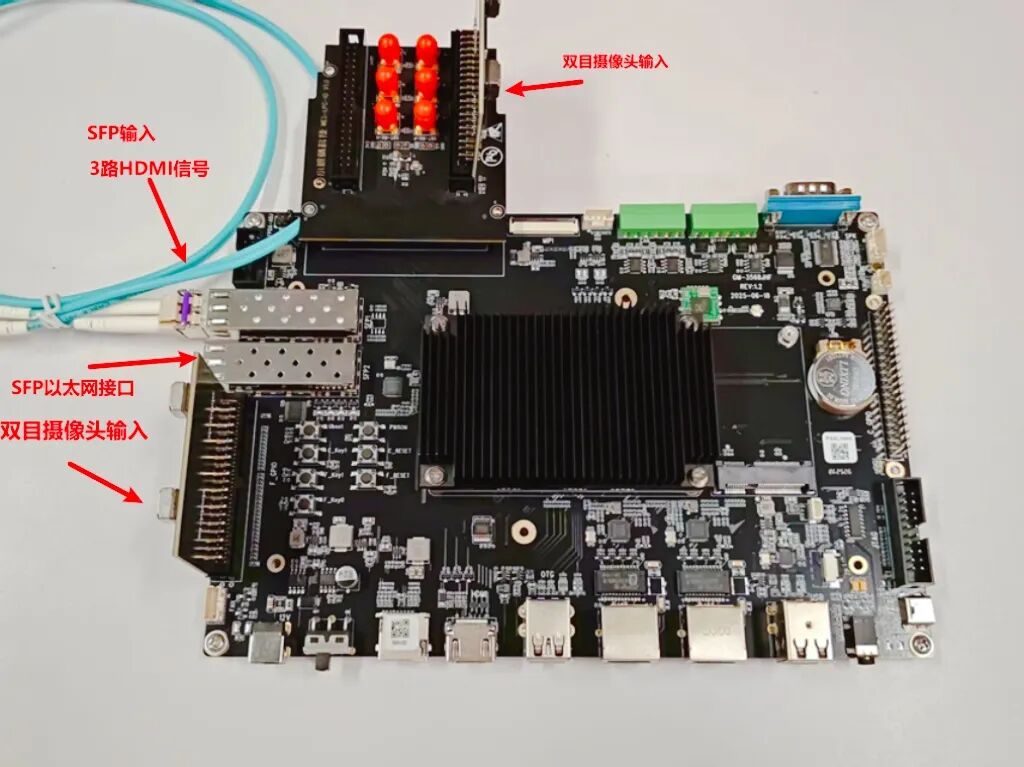

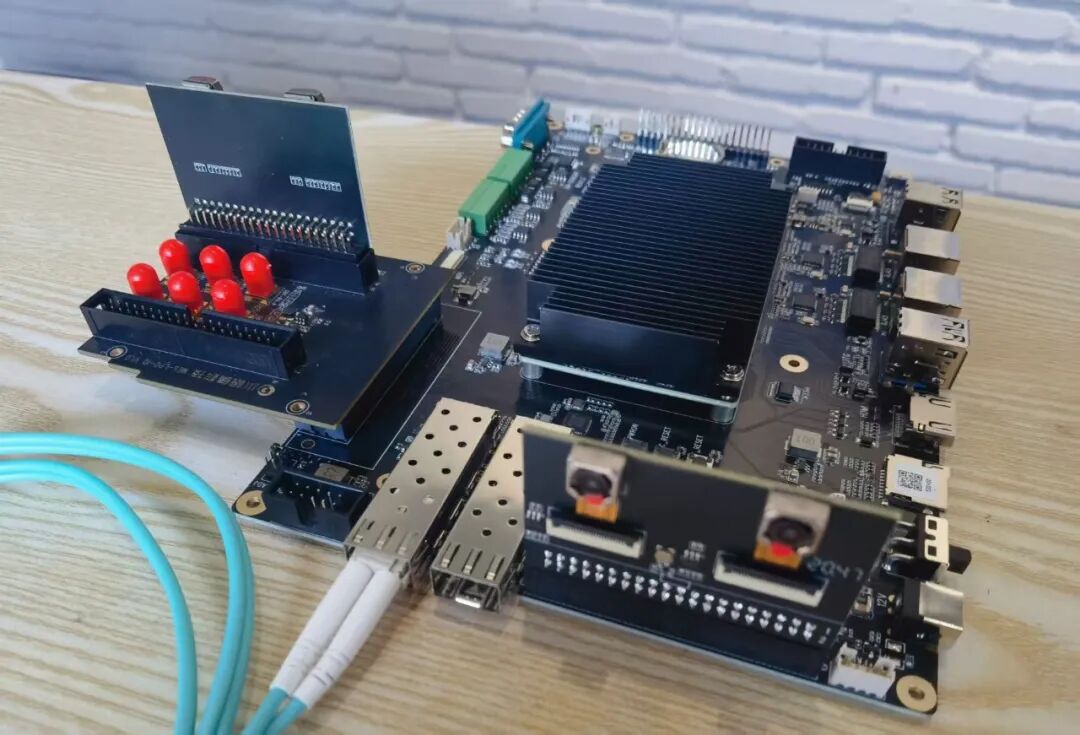

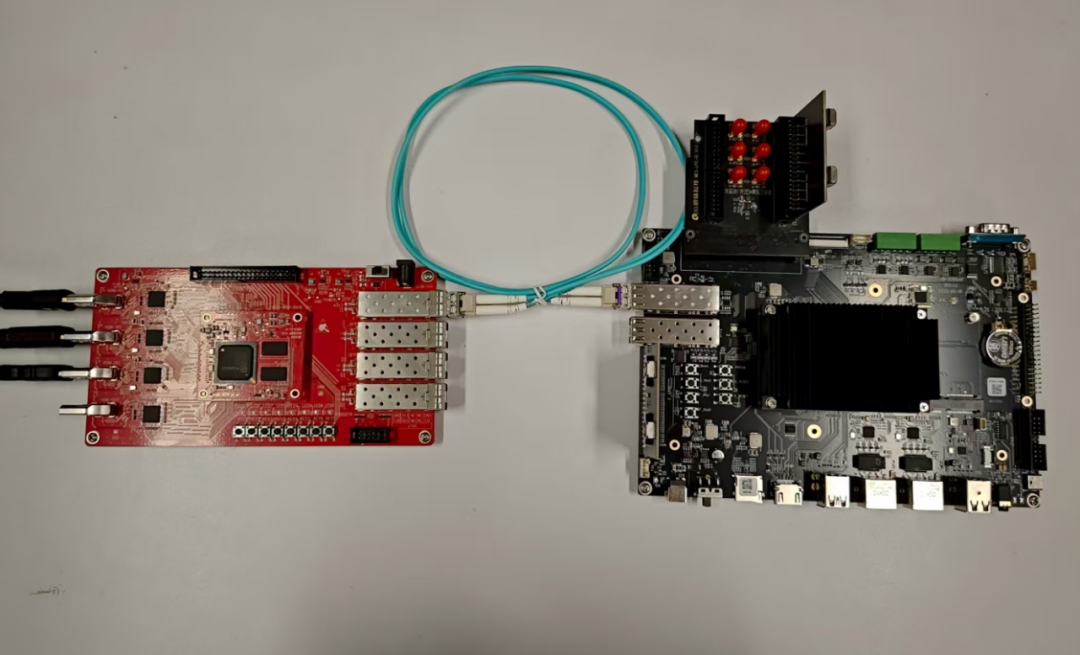

ff9e94a6-8fae-11f0-8ce9-92fbcf53809c.png00859b6c-8faf-11f0-8ce9-92fbcf53809c.jpg*全景圖00a4da68-8faf-11f0-8ce9-92fbcf53809c.png* 俯視圖00bf14e6-8faf-11f0-8ce9-92fbcf53809c.jpg* 開發板接線圖
00e33c5e-8faf-11f0-8ce9-92fbcf53809c.jpg* 擴展板接線圖00fc1634-8faf-11f0-8ce9-92fbcf53809c.jpg0111a788-8faf-11f0-8ce9-92fbcf53809c.jpg

SIMPLE


3. 方案簡介

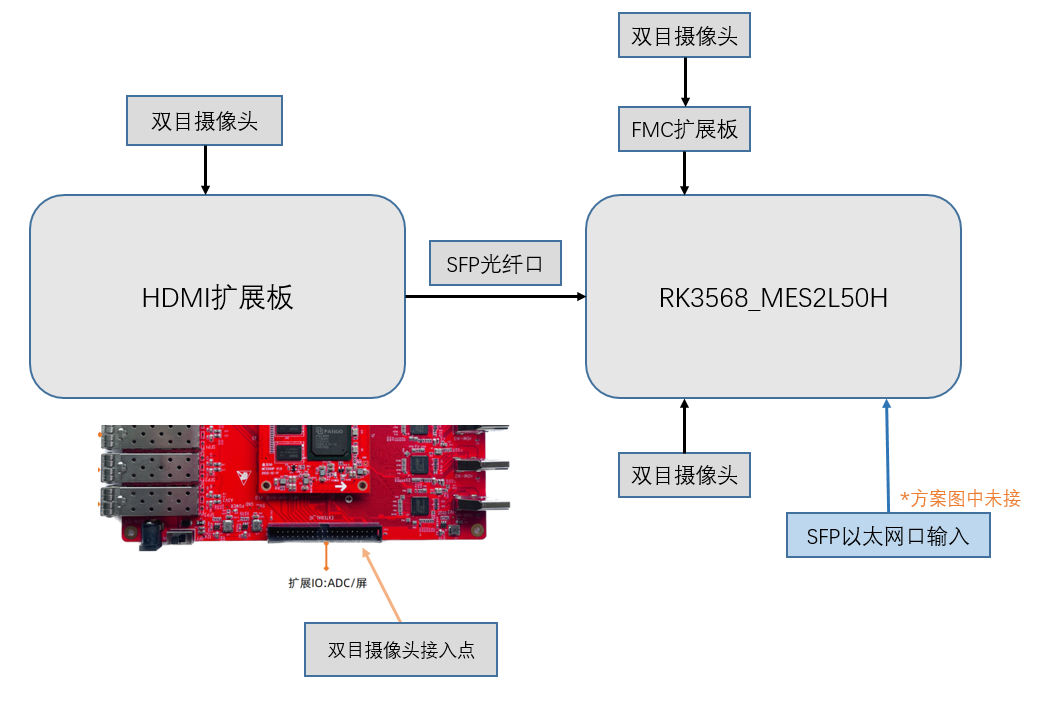

如參考方案圖中所示RK3568_MES2L50H開發板多路視頻輸入是通過FMC擴展卡+FPGA GPIO+SFP光纖接口實現,通過FMC擴展卡+FPGA GPIO+SFP光纖接口可以實現7路輸入,對于賽題要求的第8路輸入,可以通過SFP2RGMII 網口進行輸入,參考方案圖中并未展示網口輸入。

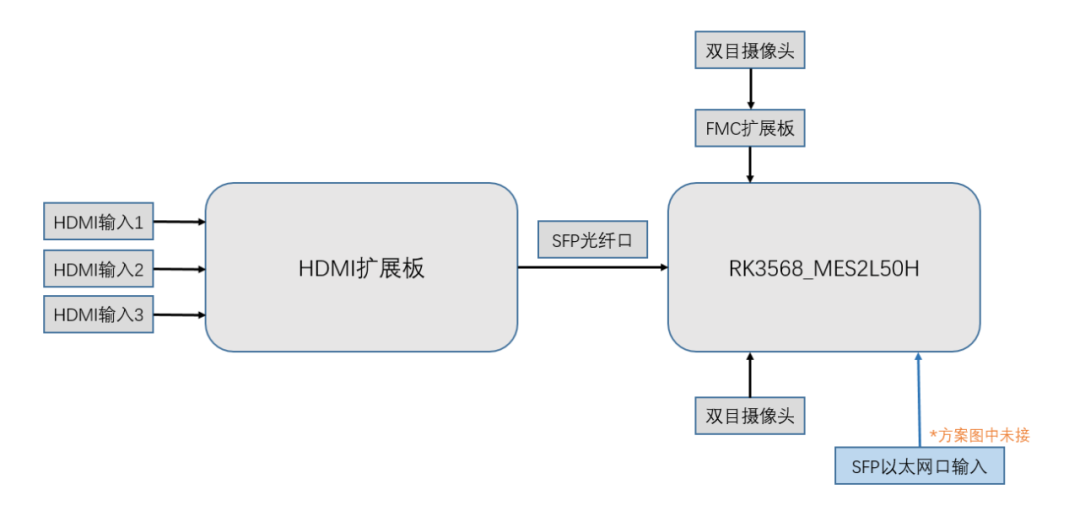

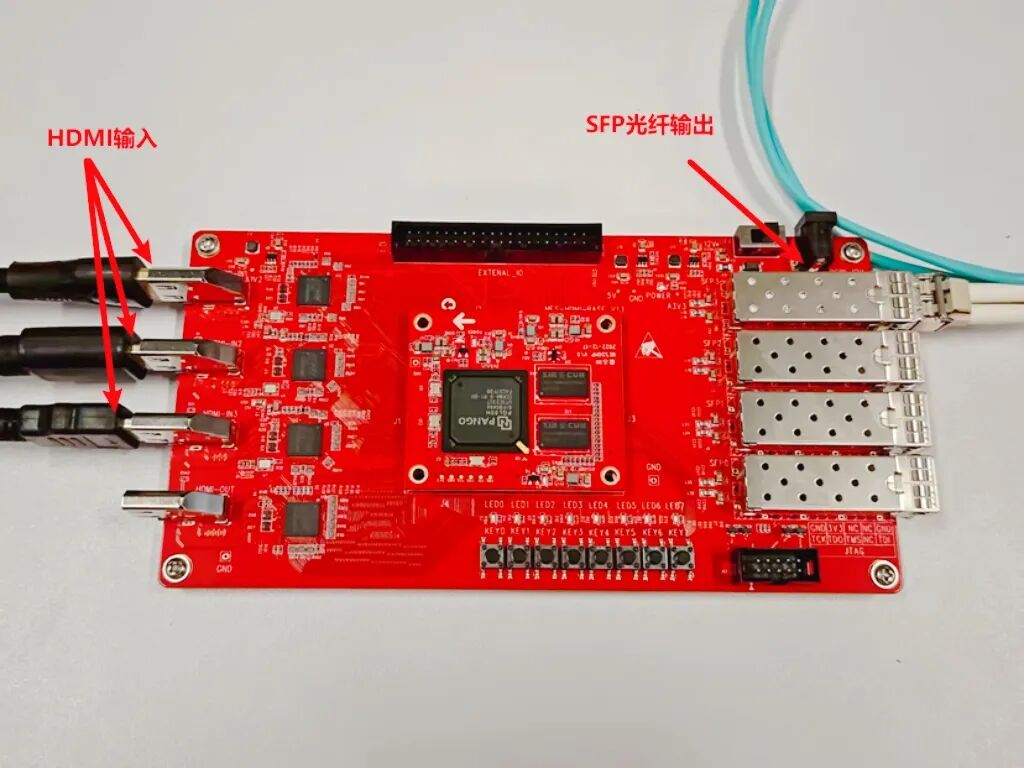

詳細來說,其中FPGA GPIO接入雙目攝像頭實現兩路輸入,F(xiàn)MC擴展卡接入雙目攝像頭實現兩路輸入,SFP光纖接口通過HDMI擴展板實現三路輸入。其中SFP光纖接口輸入實現是HDMI擴展板將三路HDMI輸入視頻通過SFP光纖接口給RK3568_MES2L50H開發板,同時SFP2RGMII 網口還可以繼續進行輸入。


4.其他方案介紹


保持其他接口不變,在上個參考方案中HDMI擴展板可以通過擴展IO接雙目攝像頭來輸入兩路信號,通過SFP光纖輸出給RK3568_MES2L50H開發板,這種方案則需要SFP以太網接口至少輸入兩路信號。


本文檔中提供方案僅供參考使用,更多的多路視頻輸入實現方案在方案合理、賽制公平情況下不做限制。
