應用背景

鋰電池卷繞機是用來卷繞鋰電池電芯的，是一種將電池正極片、負極片及隔膜以連續轉動的方式組裝成芯包的機器。卷繞機有正、負極送料單元，將正負極隔膜卷繞在一起的部分叫卷針。

應用方案

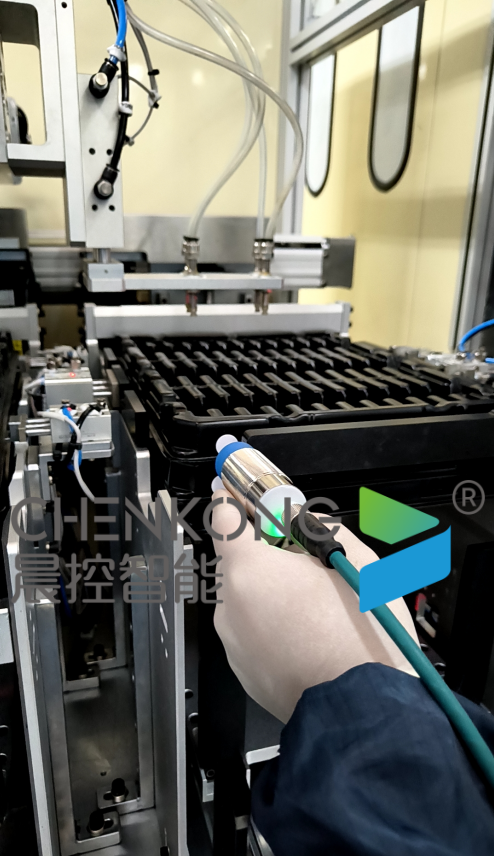

卷繞物料上料前識別

在級片托盤安裝RFID作為級片身份標識確認，使用超高頻CK-UR08系列讀卡器識別級片的身份信息給到上位機。

1、上位機識別到級片信息符合生產要求則啟動機械生產。

2、上位機識別到級片信息不符合生產要求則停機報警。

3、級片使用信息實時同步給MES系統，方便客戶做物料管控少錯料導致的返工和浪費成本，信息實時監測，方便物料管控，解決了前期級片未存在身份標識，經常存在用錯物料導致成本浪費和客訴問題。

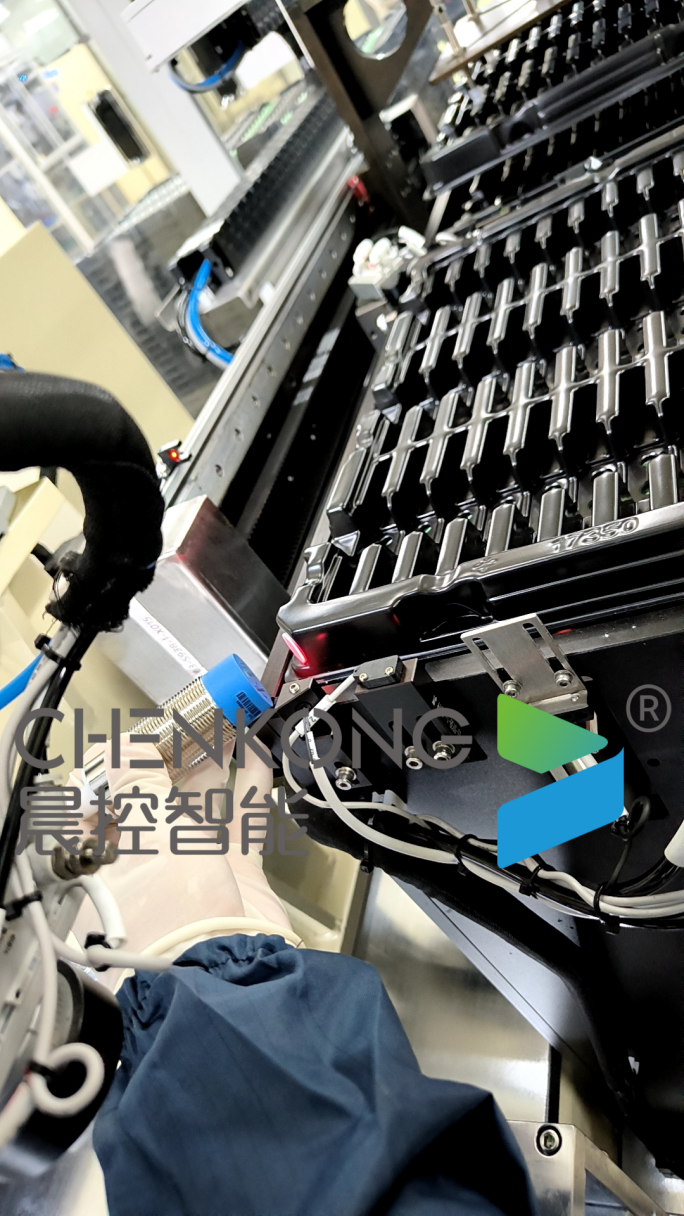

卷繞成品料盤追溯

卷繞托盤安裝RFID標簽，通過FR03系列對標簽寫入信息賦能身份標識，下料對托盤標簽寫入級片信息并賦能身份標識，上料對RFID標簽信息識別，確保物料上料準確性，級片上下料全程信息透明化智能化，減少錯料導致的成本浪費和客訴，解決卷繞下料完成后無法知曉物料信息，物料信息和使用情況無法管控。

應用產品

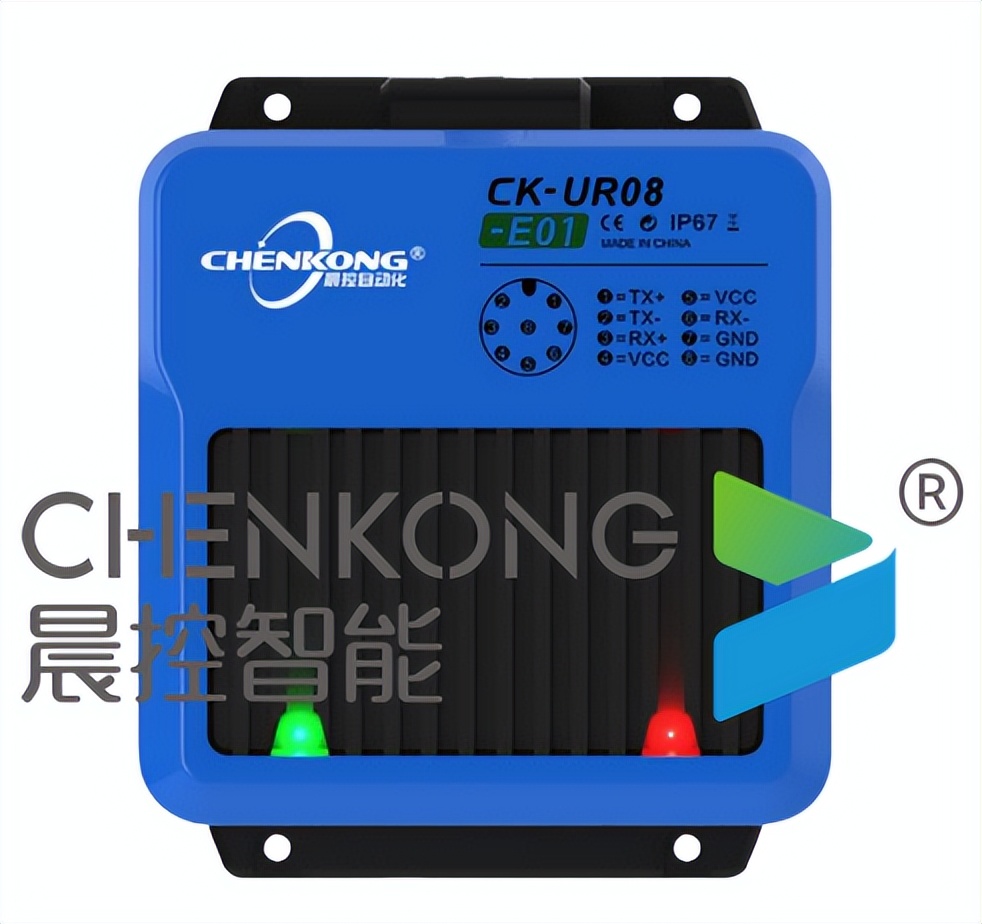

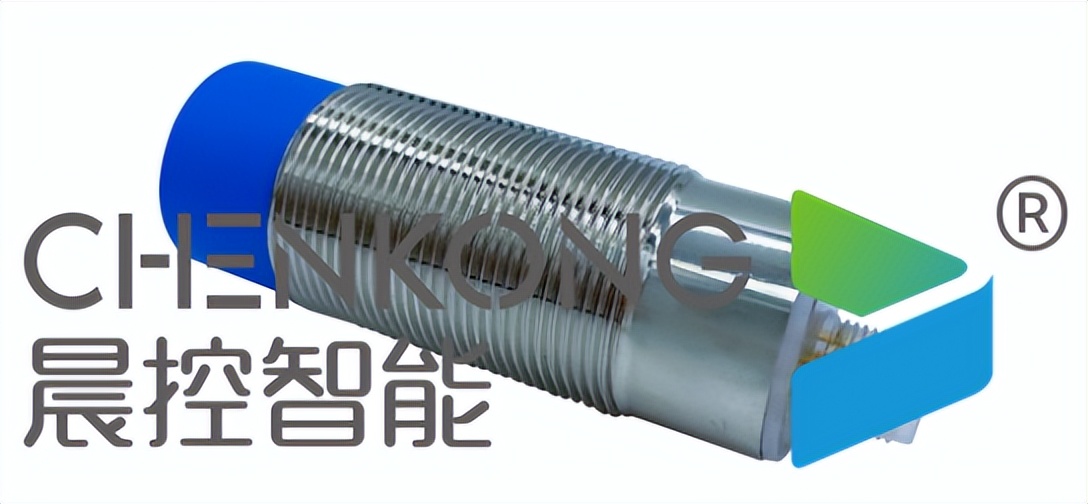

為滿足需求，晨控智能推出了CK-UR08和CK-FR03系列 RFID 產品，該系列產品具備以下特點：

●高度集成化設計：集天線、放大器、控制器于一體，采用先進的集成芯片技術，實現了設備的小型化與高性能。這種高度集成的設計不僅減少了設備的體積和重量，方便安裝在空間有限的生產設備上，還降低了設備間的連接復雜度，提高了系統的穩定性和可靠性。

●便捷安裝與靈活部署：產品體積小巧，結構緊湊，安裝方式靈活多樣，可通過螺栓固定等方式快速安裝在生產線上的關鍵位置，如拉絲機、捻股機、鍍銅設備的物料進出口處。

●標準通訊協議與接口：遵循標準的工業MODBUS TCP/IP、ProfiNet、EtherNet/IP等工業通信協議，支持以太網接口。這種標準化的設計使得 RFID 系統能夠與企業現有的生產管理系統（如 MES、ERP）無縫對接，實現數據的實時傳輸與共享。通過以太網接口，讀寫器可以將采集到的 RFID 標簽數據快速上傳至服務器，為生產調度和質量管控提供及時的數據支持。

●高防護等級：防護等級達到IP67，具備卓越的防水、防塵、防油污和防腐蝕性能。即使在生產過程中長時間暴露在惡劣環境下，也能確保設備正常運行，有效延長設備使用壽命，減少設備維護成本。

●工作頻率與標準：工作頻率為920MHz～925MHz和13.56MHZ，該頻率在保證信號傳輸穩定性和穿透性的同時，能夠有效避免與生產現場其他電子設備產生信號干擾，確保RFID系統的可靠運行。
