應用

在新能源汽車驅動電機的制造流程里，轉子永磁體的充磁質量起著決定性作用，它直接影響電機的輸出扭矩、能效水平以及運行穩定性。為了讓永磁同步電機（PMSM）能夠具備高效率、高功率密度和低噪音等關鍵特性，在制造過程中，必須做好兩方面工作：

精確的充磁工藝控制：通過嚴格把控充磁過程中的各項參數，確保充磁操作符合電機性能要求，為電機后續穩定運行奠定基礎。

嚴格的磁性能測試：該測試是電機質量控制的關鍵環節，涵蓋多維度評估內容，具體包括對磁場強度、磁場方向、磁場均勻性以及抗退磁能力的檢測，只有通過全面測試，才能保證電機磁性能達標。

挑戰

在轉子永磁體充磁工藝實施過程中，對測試系統提出明確要求，具體可分為以下幾類：

高精度匹配：充磁工藝對精度要求極高，磁場強度必須與磁體材料特性嚴格匹配。測試系統需精確測量材料特性，使得制造工藝參數與之匹配，確保磁體和電機整體性能達標。

均勻性保障：均勻性難以保證是充磁工藝中的核心難題之一。測試系統需精確同步角度和磁場測量，捕捉局部磁弱或磁偏現象，保證電機振動、效率、穩定性指標。

缺陷檢測與控制：在制造過程中，存在多種缺陷隱患，如充磁不完全、磁體出現裂紋以及磁體材料存在批次差異等。測試系統需要靈活定制觸發采集方案，及時捕捉和精準定位這些缺陷。

環境適應：磁體需通過高溫、振動等惡劣環境下的適應性測試，以驗證其環境穩定性；同時，為避免模擬信號長距離傳輸失真，部分測試設備需就近部署，這意味著測試設備自身也需耐受惡劣工業環境，確保測量過程穩定。

上述挑戰對測試系統形成綜合要求：需具備多通道同步的高精度測量能力，支持快速定制軟件開發以適配不同測試場景，同時能耐受工業復雜環境，最終為充磁工藝優化與電機質量控制提供穩定可靠的測量結果。

解決方案

通過簡儀科技的高精度數據采集系統，實現了對轉子角度與磁量的同步測量。系統采用PCIe-5510多功能數據采集模塊，具備高精度140 ppm、18位分辨率、32通道模擬輸入、最高2 MS/s采樣率，配合TB-55 BNC接線盒，確保了信號的高保真?zhèn)鬏斉c處理。特別是系統利用計數器精確測量轉子角度，同時通過模擬輸入同步采集磁場強度數據，從而確保轉子角度與磁場之間的對應關系，可以實現諸如“360°角度為橫軸，磁場強度為縱軸”的測試結果。這不僅直觀反映了充磁的一致性與完整性,也為發現異常磁場分布提供了可靠依據?；诤?jiǎn)儀FirmDrive平臺的軟硬件一體化優勢，實現了多通道、高同步、高精度的數據采集與分析，顯著提升了測試效率和可靠性。

下圖展示了生產設備和采集軟件驗證波形。其中波形展現了簡儀SeeSharpTools不同濾波算法的效果，和6組采集數據的均一性。

圖 1 轉子生產設備

圖 2 信號濾波和測量重復性驗證界面

使用的簡儀產品

硬件

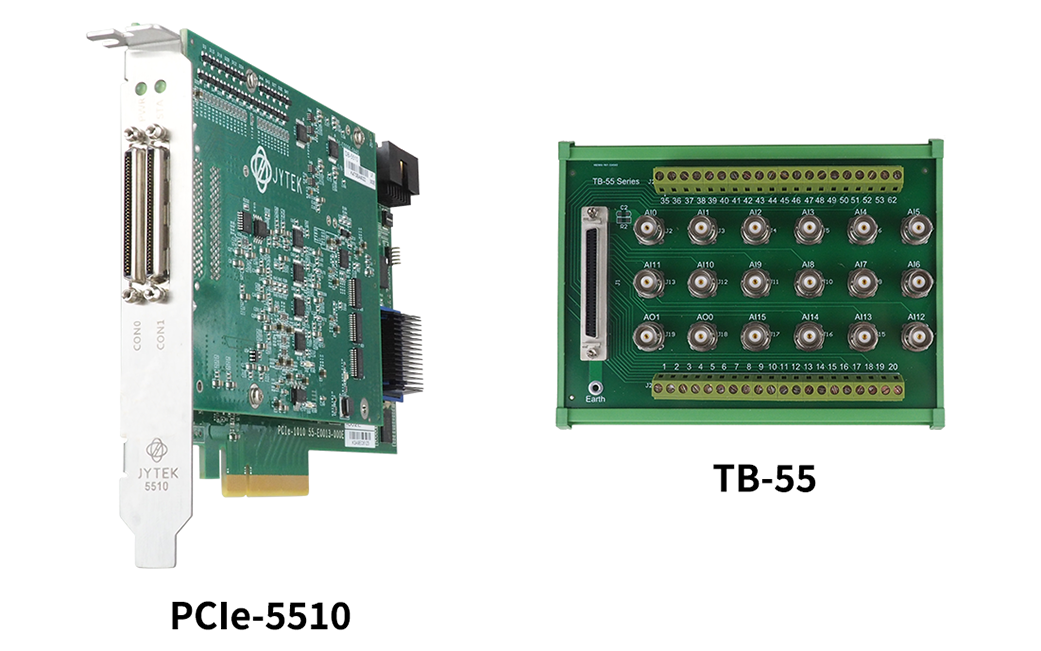

PCIe-5510：高精度140 ppm，18位分辨率，32通道，2 MS/s 多功能數據采集模塊

TB-55：68-Pin SCSI帶BNC端子板，適用于JY-5500系列

軟件

基于開源免費的銳視測控軟件SeeSharpTools開發應用程序

為什么選擇簡儀

銳視測控平臺：銳視測控平臺使用C# 語言開發，提供了一個強大且易于使用的開發環境，幫助客戶快速實現項目開發。

成熟的產品：簡儀產品經過長期市場驗證，具有可靠的性能和穩定性。

POC驗證服務：簡儀提供售前的POC(原理驗證)服務，幫助客戶驗證產品性能和適用性。

高精度：簡儀的產品滿足了客戶對測試精度和可靠性的高要求。

成本效益：相比國外品牌，簡儀的解決方案不僅性能更優，而且在成本上具有明顯優勢，降低了客戶的整體制造成本。

供貨速度：簡儀能夠快速供貨，確保項目按時進行。

技術支持和快速響應能力：簡儀提供優質的本地化技術支持，快速響應客戶需求，幫助客戶解決問題，確保了測試任務的順利進行。

簡儀科技的高精度數據采集系統為新能源汽車電機轉子的充磁測試提供了可靠的解決方案，成功實現了多通道、高精度、高同步性的角度與磁量測量，不僅提升了測試精度與效率，更確保了電機磁性能的穩定與安全。
