關于電磁相關測試

電磁測試研究作為現代科技領域的關鍵支撐，其意義與重要性體現在多個層面，深刻影響著科技發展、社會安全與產業升級，是保障電子信息系統穩定運行的核心環節。

功率放大器作為電磁相關測試系統中的重要組成部分，具有良好的帶寬和線性特性，可為電磁測試提供足夠強度的激勵信號，在傳電磁測試領域研究中扮演著不可或缺的角色。本次Aigtek安泰電子將為大家分享近期的電磁測試方向?qū)嶒?yàn)案例，希望能對相關領域研究的工程師有所幫助。

▼功率放大器在光聚合磁控機器人運動控制中的應用

本實驗，在倒置顯微鏡下，使用三臺ATA-2042高功率放大器分別連接微控制芯片的輸出端和電磁線圈系統的5個線圈。通過上位機發送指令經過放大器放大特定倍數后實現對電磁線圈系統的控制，利用電磁線圈產生多模態磁場控制光聚合機器人的運動。

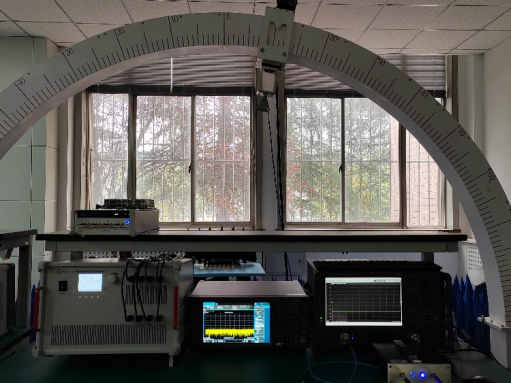

▼功率放大器在電磁材料時間調制序列生成中的應用

本實驗，根據時間編碼序列，任意信號發生器產生的方波信號通過功率放大器產生控制電壓信號。電壓信號控制電磁材料中二極管的工作狀態，實現對電磁波輻射和散射的動態調控。

▼功率放大器在磁性軟體微型機器人藥物遞送中的應用

本實驗中，設計一款能夠在狹窄、非結構化液體環境中進行三維自由游動的仿魚軟體機器人，該機器人在磁場驅動下能夠模擬魚類的游動行為和運動能力，具有潛力為體內靶向治療提供革新性的診療手段。

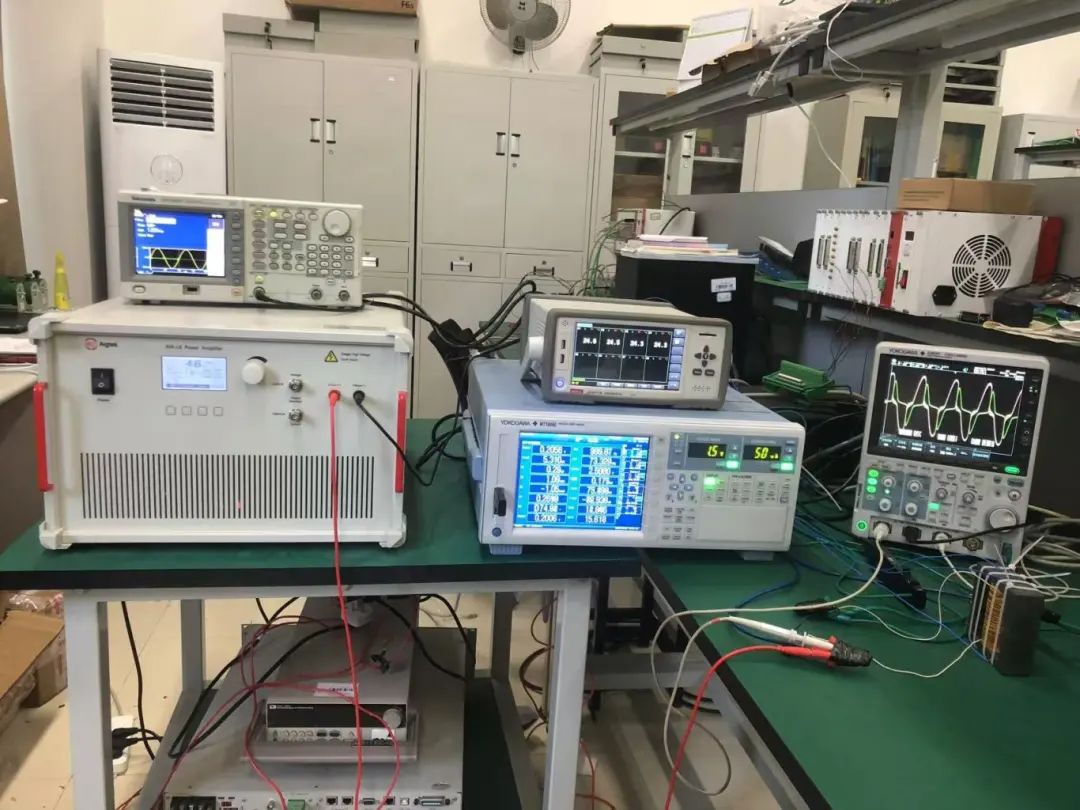

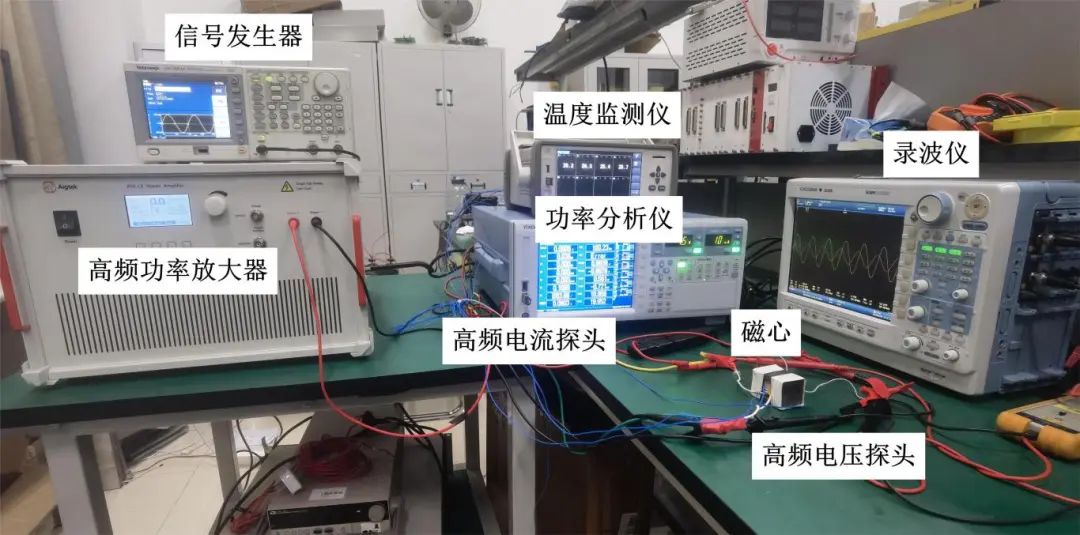

▼高壓功率放大器在高頻磁芯損耗測量方面的應用

本實驗中，測量頻率在50kHz到500kHz范圍內，磁通密度幅值在0~0.2T范圍內，正弦波以及PWM波激勵下的環型磁芯損耗，通過信號發生器產生所需波形，再利用功率放大器將信號輸入磁芯的一次側，利用雙繞組法測量環型磁芯內部的磁芯損耗。

▼水聲功率放大器在矢量磁路理論的可呼吸式磁心設計中的應用

本實驗旨在計算可呼吸磁心的磁阻與磁感。實驗制備了三組具有不同孔徑直徑的磁心，兩個磁心通過裝配形成閉合磁路，一次側繞組和二次側繞組均繞制在中柱上，并在閉合磁路上設置了三個測量點，用于監測實驗中的磁心溫度。

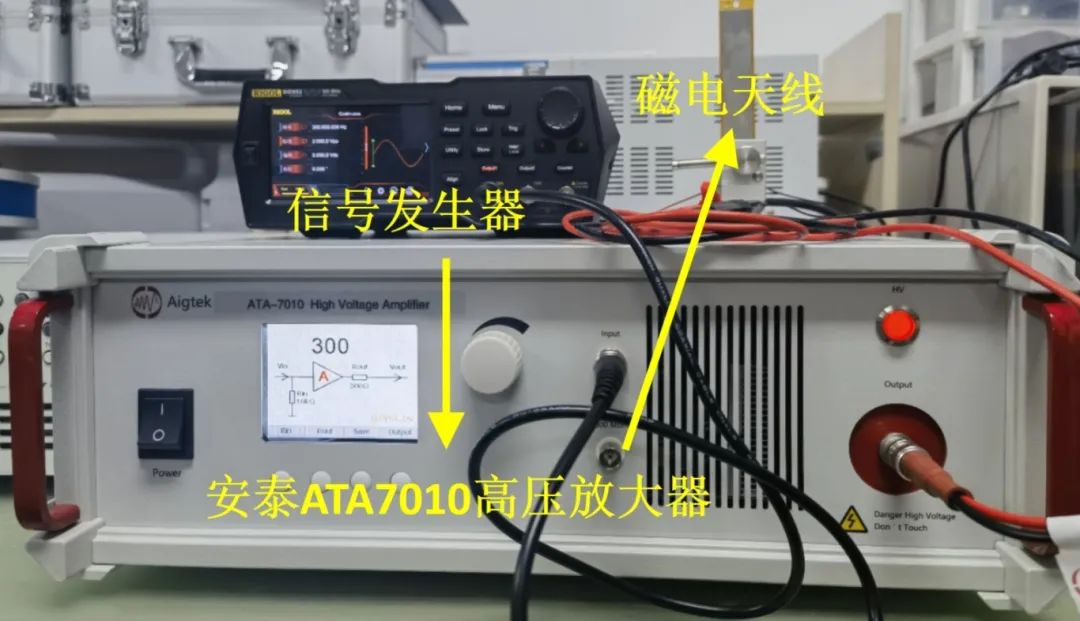

▼高壓放大器在激勵低頻可重構磁電天線中的應用

本實驗，根據磁電天線的機械振蕩原理，本研究提出了一種基于機械調節方法的超低頻可重構磁電天線。該磁電天線的多維性能，如工作頻率、帶寬和品質因數（Q），可以在不破壞天線結構的情況下在很大的動態范圍內進行調整?；诖烹?天線的振蕩理論，還構建了相應的等效電路模型，并定量分析了磁電天線的多維調諧方法。最后，制作了原型機，分別在機械域和電磁域測試了磁電天線的可重構特性，驗證了機械調諧方法的可行性和有效性。

經過多年積累，Aigtek現已建立了屬于自己的功放應用案例庫，匯聚尖端領域前沿實驗研究成果，幫助廣大研究人員更好地拓展思路，突破創新！更多功放應用案例，后續會為大家繼續分享，敬請期待~
