該CDCM9102是一款低抖動時鐘發生器，旨在為以下人員提供參考時鐘 PCI Express? 等通信標準。設備 最高支持 PCIE gen3，易于配置和使用。該CDCM9102提供兩個100 MHz 差分時鐘端口。這些端口支持的輸出類型包括 LVPECL、LVDS 或 一對 LVCMOS 緩沖液。使用交流耦合網絡支持 HCSL 信令。用戶 通過捆扎器件引腳配置所需的輸出緩沖器類型。此外，單端 提供 25 MHz 時鐘輸出端口。該端口的用途包括通用時鐘、時鐘 以太網 PHY，或為其他時鐘發生器提供參考時鐘。生成的所有時鐘 源自單個外部 25 MHz 晶體。
*附件：cdcm9102.pdf

特性

• 集成低噪聲時鐘發生器，包括
  PLL、VCO和環路濾波器
• 兩個低噪聲100MHz時鐘（LVPECL、LVDS或一對LVCMOS）
  • 支持 HCSL 信令電平
    （交流耦合）
  • 典型周期抖動：21 ps pk-pk
  • 典型隨機抖動：510 fs rms
  • 按引腳設置的輸出類型
• 獎勵單端25 MHz輸出
• 集成晶體振蕩器輸入接受
  25MHz 晶體
• 輸出使能引腳關閉器件和輸出
• 5mm × 5mm 32引腳VQFN封裝
• ESD 保護超過 2000 V HBM、500 V
  CDM
• 工業溫度范圍（–40°C 至 85°C）
• 3.3V 電源

參數

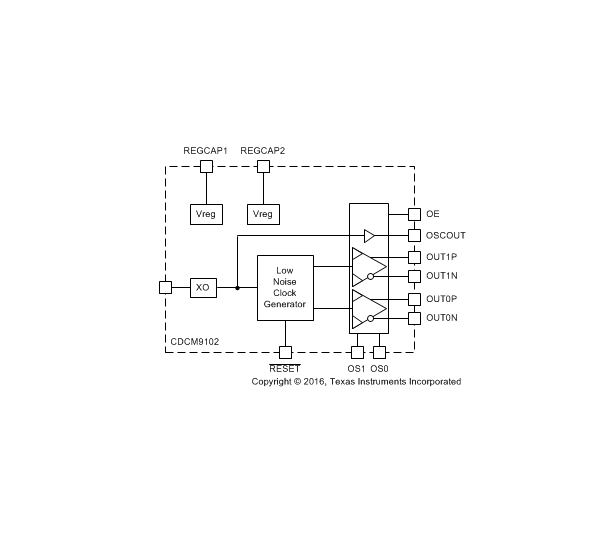

方框圖

?1. 產品概述?
CDCM9102是德州儀器（TI）推出的高性能時鐘發生器芯片，集成PLL、VCO和環路濾波器，專為PCI Express等通信標準設計。核心特點包括：

• ?低噪聲性能?：典型周期抖動21ps（峰峰值），隨機抖動510fs（RMS）
• ?輸出配置?：提供2路100MHz差分時鐘（支持LVPECL/LVDS/LVCMOS）和1路25MHz單端時鐘
• ?封裝?：5mm×5mm 32引腳VQFN封裝，工業級溫度范圍（-40°C至85°C）

?2. 關鍵特性?

• ?集成化設計?：內置晶體振蕩器接口（25MHz晶體輸入）
• ?靈活輸出?：通過引腳配置輸出類型（OS0/OS1控制）
• ?低功耗?：3.3V供電，核心電流85mA（典型值）
• ?高可靠性?：ESD防護超2000V HBM/500V CDM

?3. 應用場景?

• PCI Express Gen1/2/3參考時鐘生成
• 通用時鐘分配系統
• 以太網PHY時鐘同步

?4. 技術細節?

• ?時鐘質量?：LVPECL模式下相位噪聲優化（10kHz-20MHz帶寬）
• ?接口兼容性?：支持HCSL信號（需AC耦合網絡）
• ?熱管理?：33.1°C/W結到環境熱阻（需PCB散熱設計）

?5. 設計支持?

• ?布局建議?：強調電源去耦（10μF+0.1μF電容組合）和熱焊盤接地
• ?配置工具?：推薦使用TI WEBENCH Clock Architect進行參數設計
• ?參考設計?：提供PCIe時鐘樹解決方案（搭配CDCUN1208LP擴展輸出）
