一、聲音的差異

聲音是由物體振動從而引起空氣分子（介質）有節奏的振動，使周圍的空氣產生疏密變化，形成聲波。

聲音的傳播方式

由于不同物體的振動方式不同，所以產生的聲音也各不相同。

鋼琴和管風琴時域波形對比

這張圖是使用采集卡在相同條件下采集的聲音信號，雖然鋼琴與管風琴的聲音有明顯的區別，但僅從時域波形觀察，是很難區分這兩者的。所以我們要換一種角度，由時域進入頻域，完成這種轉換的工具則是傅里葉變換。它的內容在這里就不與介紹了，直接來看這兩個樂器的頻譜差異。

鋼琴和管風琴頻譜對比

很明顯，管風琴的頻譜分量更加豐富，所以它的音色聽起來也比較尖銳。

二、麥克風聲音傳感器

上述實驗的聲音都是由一個麥克風聲音傳感器采集的。

麥克風傳感器

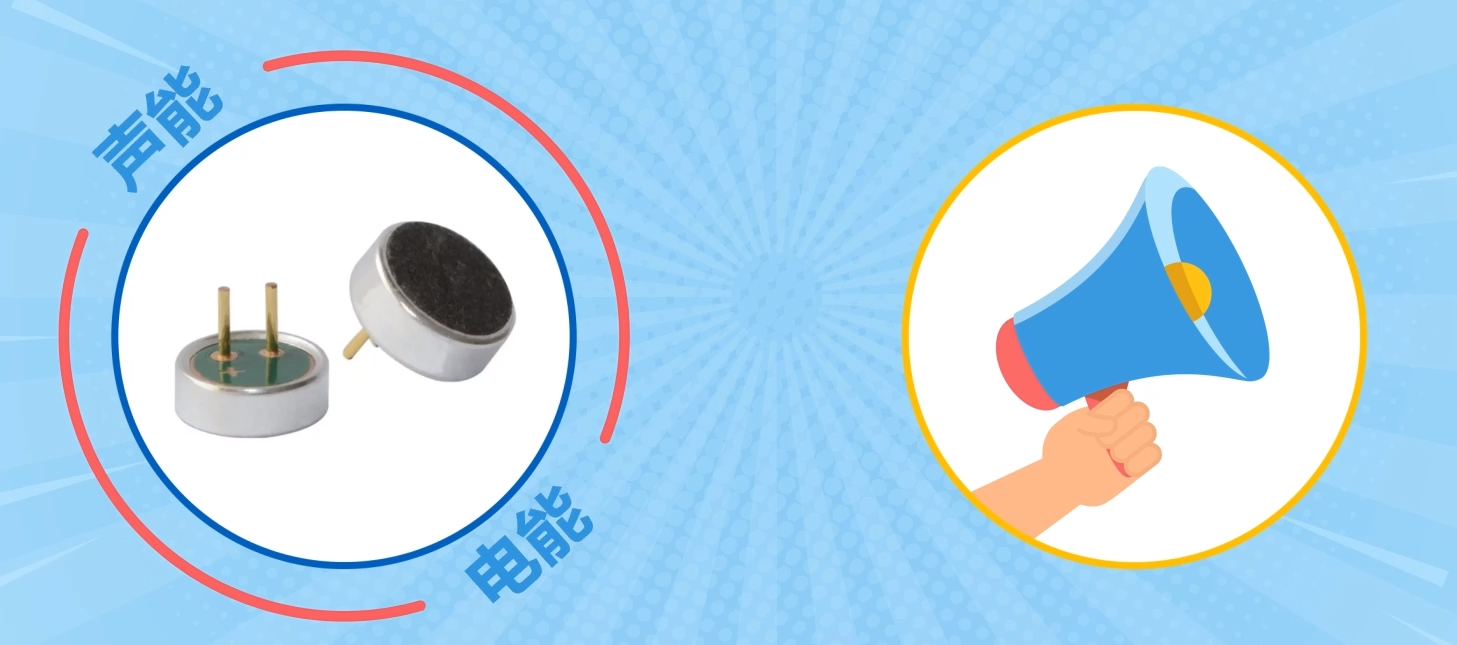

這里我們有必要說明一下這種傳感器的主要傳感元件——咪頭。它可分為：動圈式咪頭、電容式咪頭、駐極體咪頭、硅咪麥克風。此傳感器使用的是駐極體咪頭，學名為駐極體電容傳聲器，它和喇叭剛好相反，是將聲能轉換成電能輸出。而喇叭是將電能轉化為聲能。

駐極體咪頭

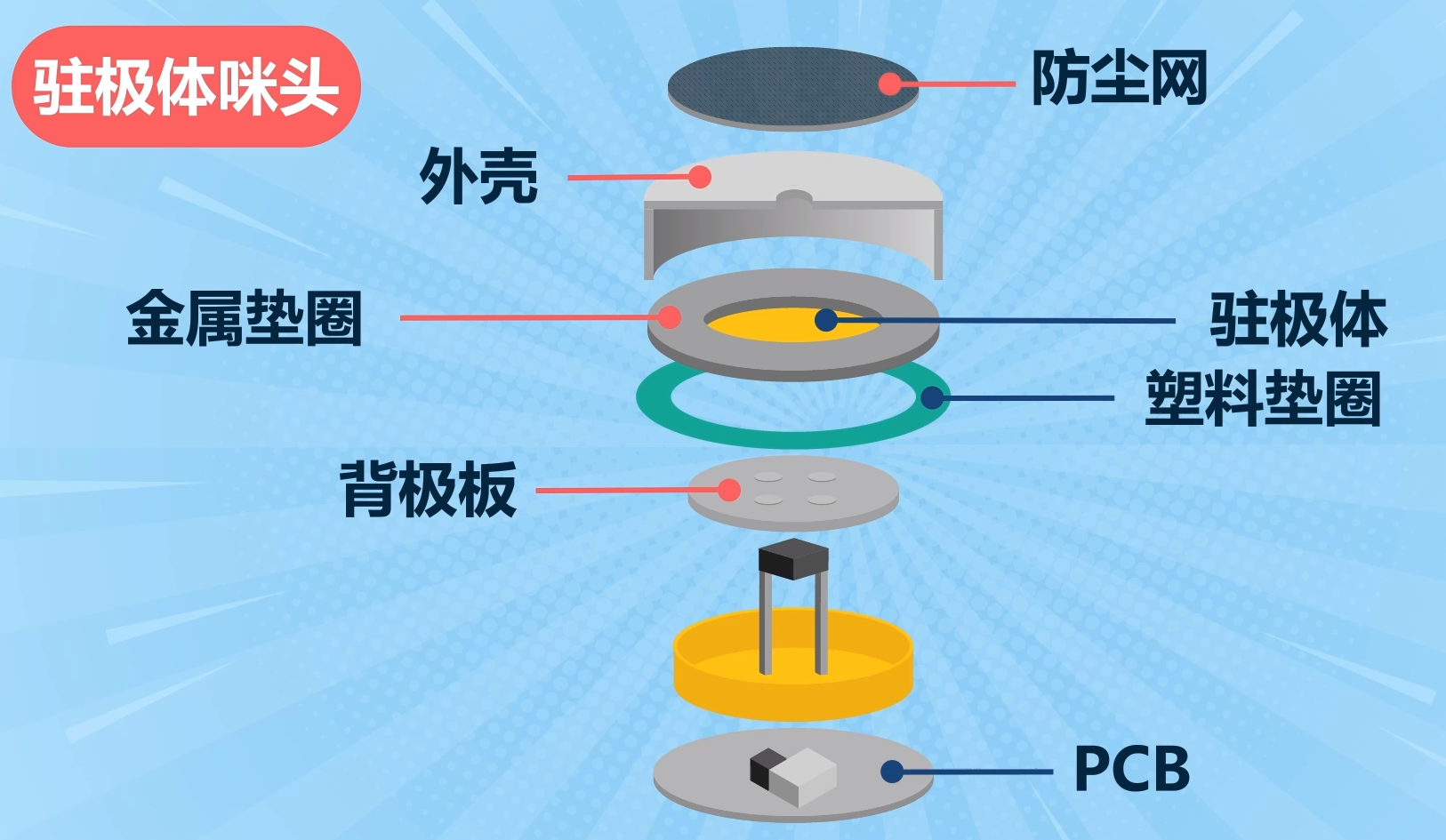

其主要結構有：防塵網、外殼、金屬墊圈、駐極體、塑料墊圈、背極板、PCB元件等。

咪頭內部結構

其中最重要的就是由駐極體、墊圈、背極板組成的電容結構。

電容結構

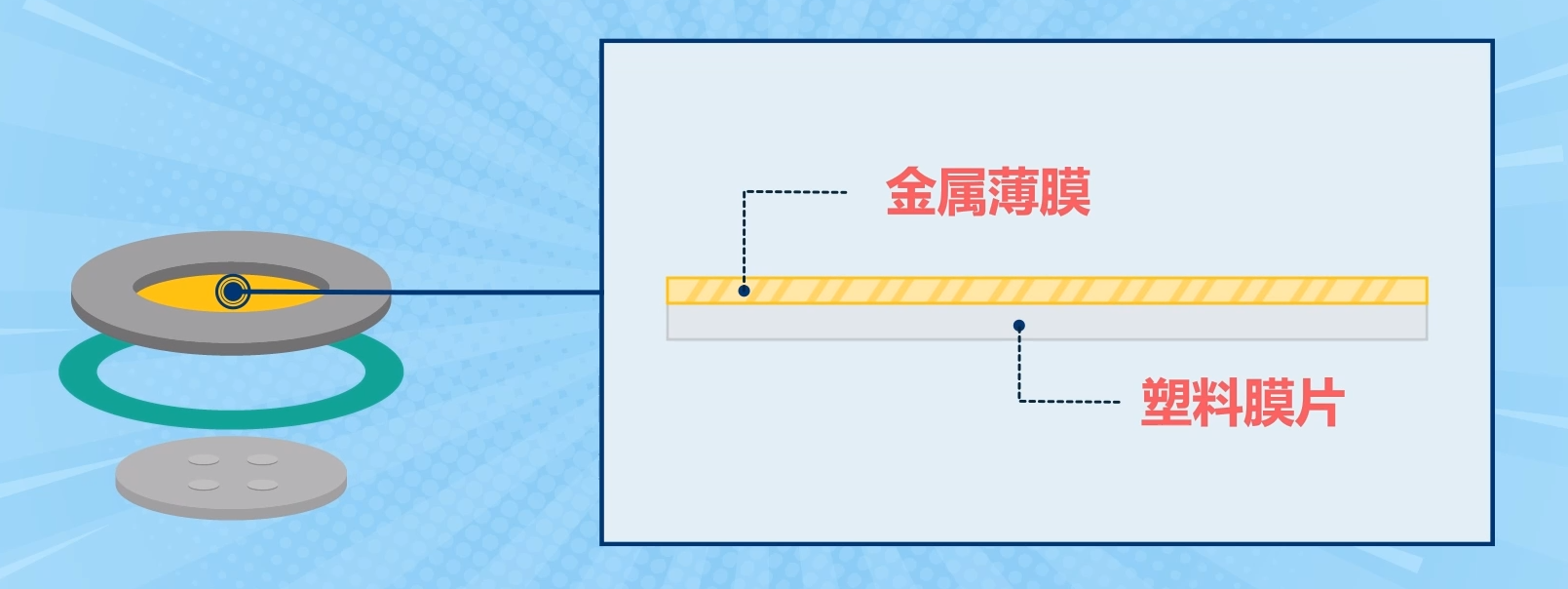

最關鍵的則是駐極體材料，它是一片極薄的塑料膜片，其中一面上有一層金屬薄膜。

駐極體材料

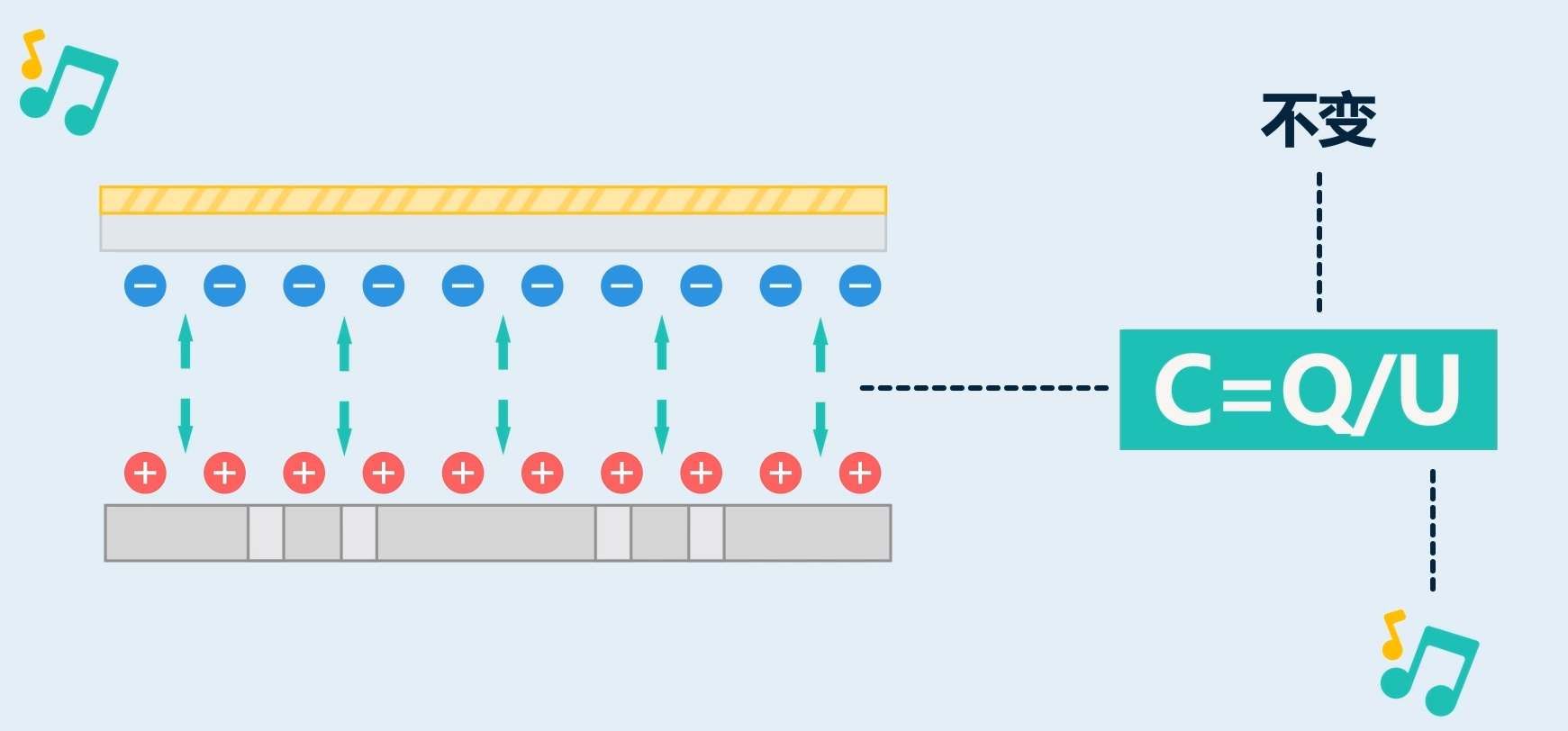

經過高壓電場駐極后，駐極體內就產生了一定的永久電荷（Q），這個電荷量是不變的。由于絕緣墊圈（塑料墊圈）的作用，駐極體和背電極構成了一個電容器件。當聲音的振動傳來時，引起駐極體的振動，改變了電容中兩個極板間的距離。根據電容公式C=Q/U，其中電荷量Q不變，電容C隨著極板間的距離變化而變化，所以電壓U就會根據聲音的振動不斷改變大小。

聲音信號變?yōu)殡妷盒盘?/p>

但它輸出的電壓是非常小的，所以使用場效應管（或者運放）進行放大，因為場效應管是一種有源器件，要使它工作在放大狀態，就需要接入一個直流電壓。

工作狀態

以上就是駐極體電容麥克風的基本結構和工作原理。接下來，我們完成一個實驗：測試音準。

三、實驗：音準測試

首先連接設備，這次實驗我們使用一個麥克風傳感器，一個USB-3113數據采集卡以及一個直流電源。將傳感器的輸出端口（S）與采集卡的Ai 0相連，將傳感器的GND端與采集卡的Ai Sense連接并將直流電源的負極與采集卡的Ai Sense連接，將電源的正極與傳感器的VCC端連接，然后將采集卡的Ai Sence端與AGND端連接，最后將采集卡與電腦連接。

試驗設備及其連接

本次實驗使用的是3000范例中的ai_continuous_full.vi，當然我們在范例中增加了一些計算頻率的模塊。

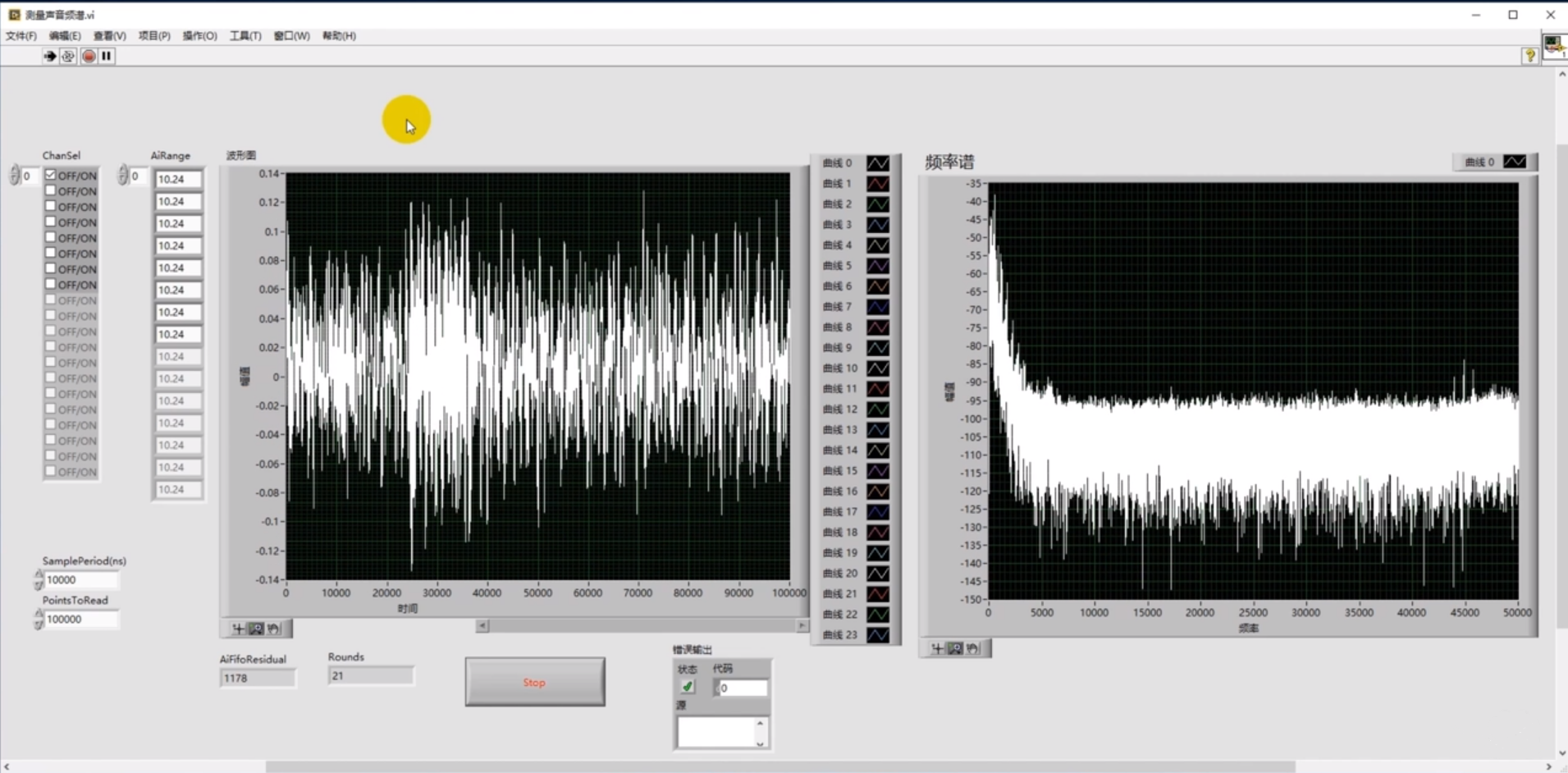

接下來開始實驗，啟動程序，頻率譜波形的振幅基本位于0坐標上，可見所處環境較為安靜。

環境噪音

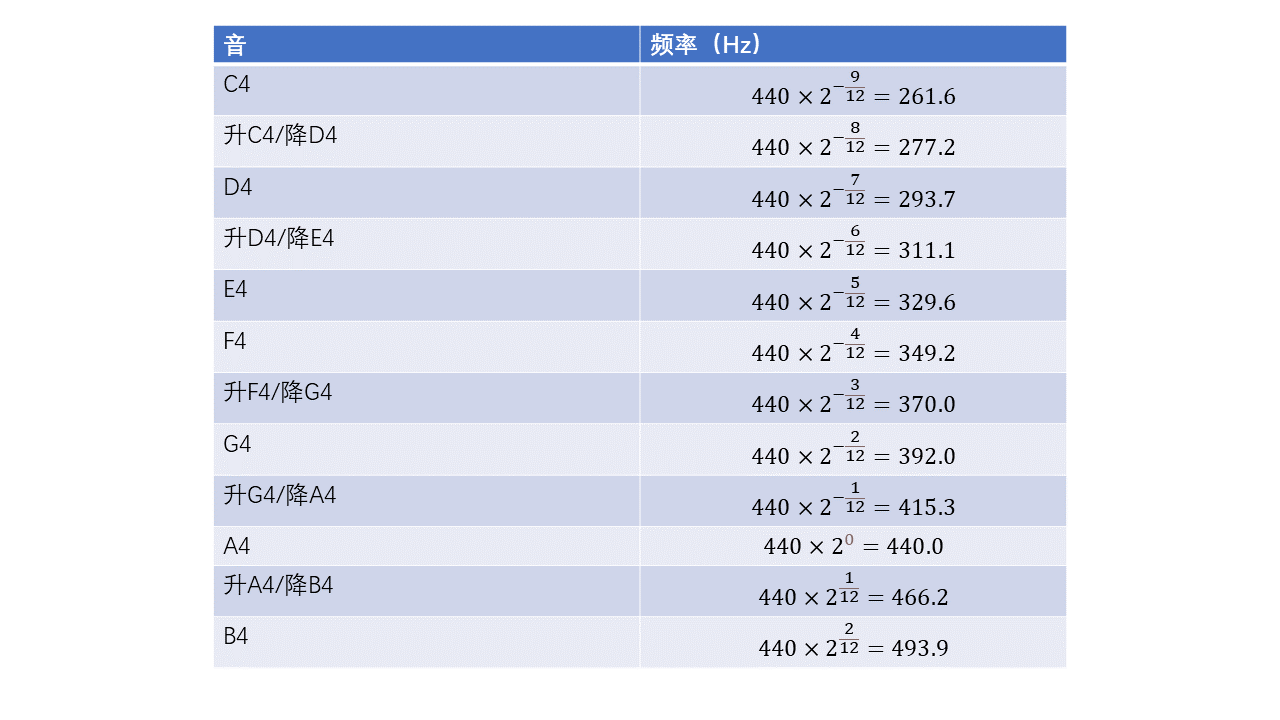

實驗使用手機軟件模擬鋼琴發出各音名（1234567）的聲音，這里給出各音名的基本頻率。C 1 do 261.6Hz、D 2 re 293.6Hz、E 3 mi 329.6Hz、F 4 fa 349.2Hz、G 5 sol 392Hz、A 6 la 440Hz、B 7 si 493.8Hz。其具體的計算方法如下：以A4為基準，若頻率比為2，則稱為一個八度。又以十二平均律，將C4到B4分為12份。

音階頻率計算

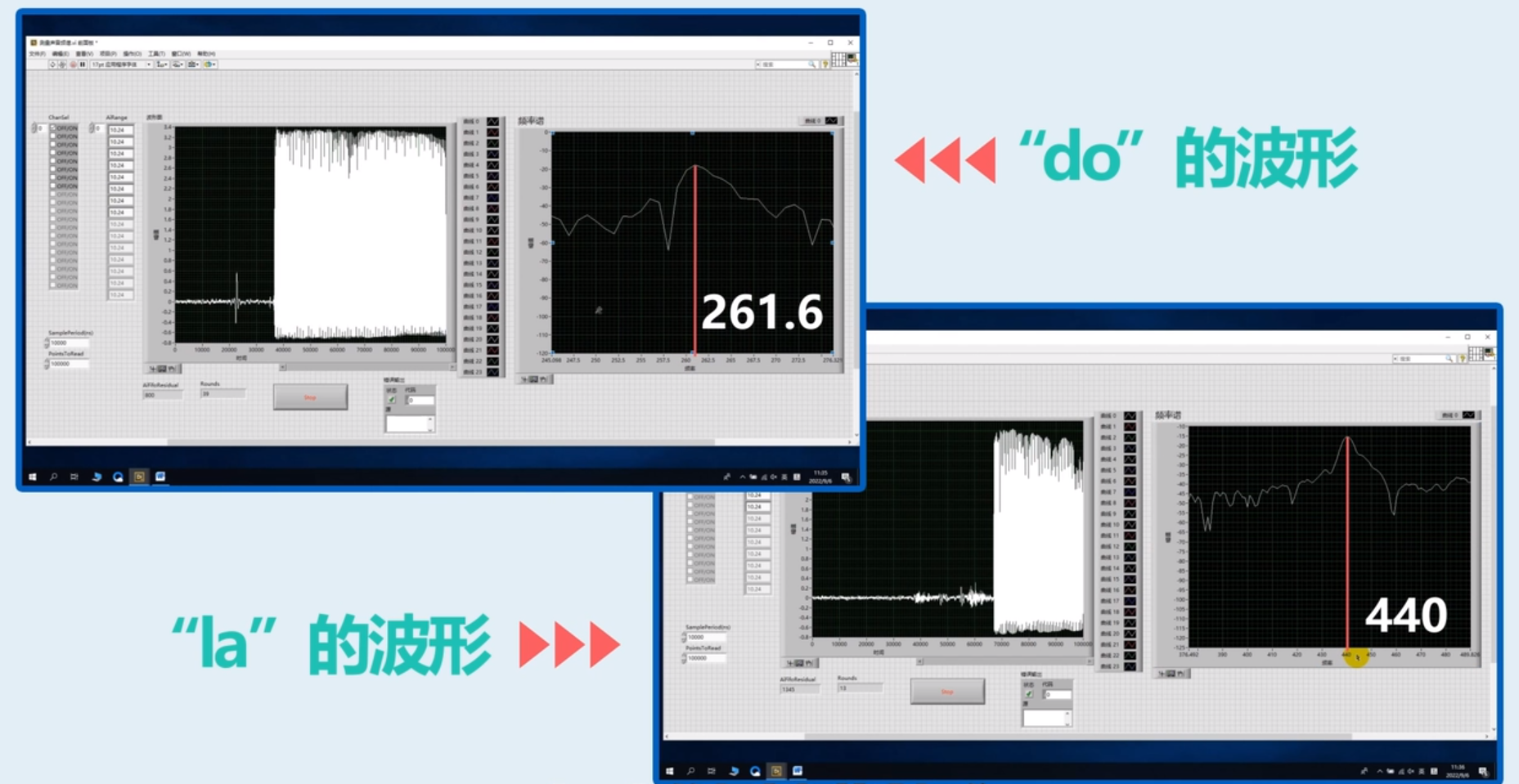

回到實驗中，在波形圖中可以看到，手機發出聲音還是比較準確的。do、la的頻率都符合標準。

測試do、la頻率

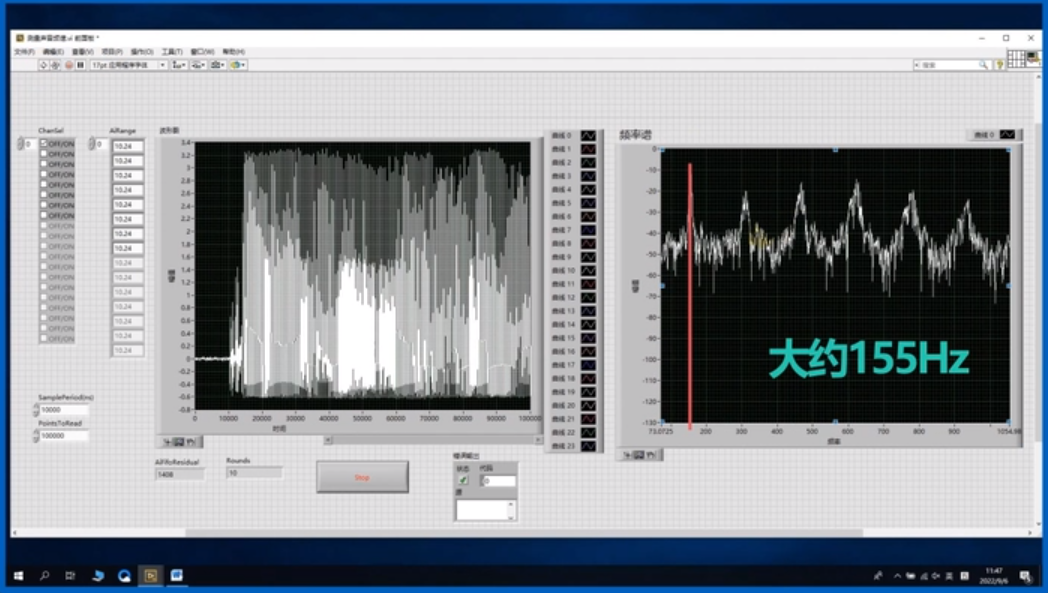

然后就是我自己唱的“do”，準確度不高。

測試自己唱的do

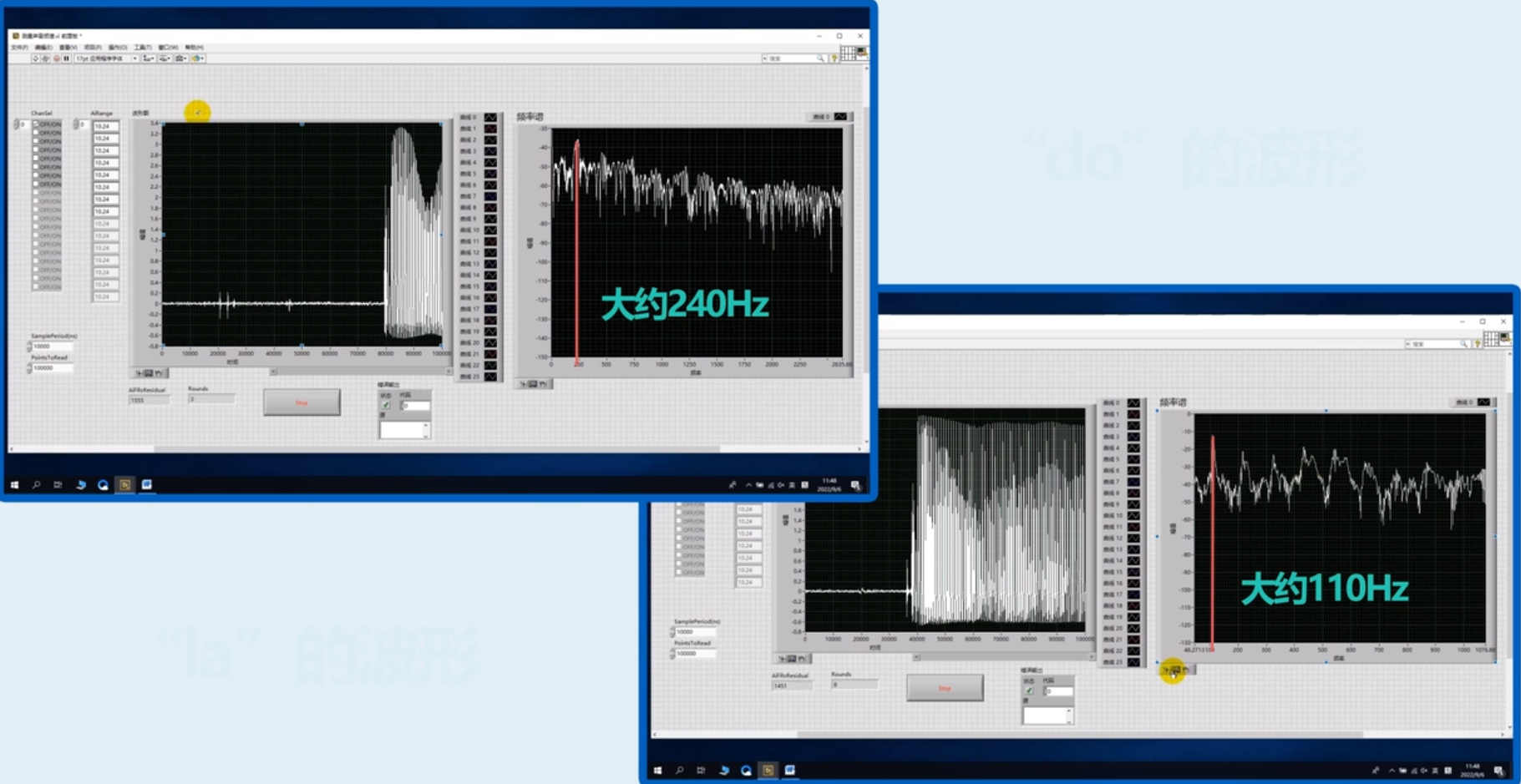

還試了試高音和低音，總的來說是音準較差，聲音偏低。

測試do的高音和低音

以上就是Smacq關于聲音采集及頻率分析的內容。實驗中使用的范例大家可在網站中下載，另外文中的頻率分析使用的是Labview自帶的頻率模塊。有關采集卡與傳感器連接的更多內容，大家可在官網的知識庫或本號的往期文章中查看。

您有任何問題都可在評論區提出，也可以搜索微信公眾號“思邁科華Smacq”聯系我們。希望您能點贊、收藏、關注，再見。
