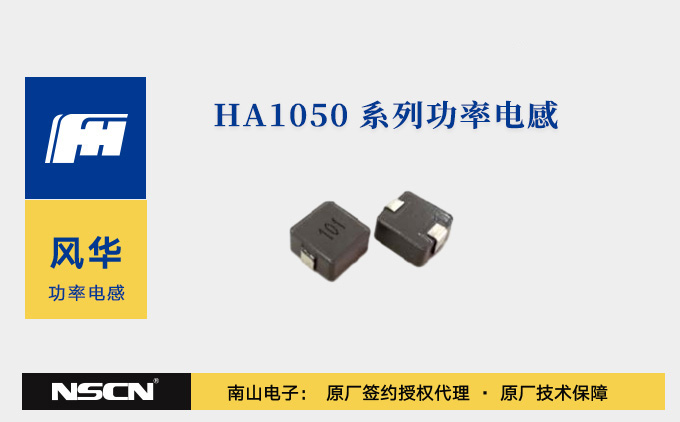

風華高科推出的HA1050系列貼片功率電感器隸屬于HA系列，采用磁屏蔽結構，可有效防止磁干擾，確保相鄰元件不受影響，適配高密度PCB布局場景。同時其超大電流承載能力，能夠滿足功率轉換電路中的大電流需求，如在DC/DC轉換器中，可高效地進行能量傳遞與轉換，保障電路的可靠運行。

核心產品特性：

1. 超大電流承載能力
   • 飽和電流（Isat）：覆蓋2.30A至27.00A（如 HA1050-1R0MTH00達 27A），滿足大電流場景需求。
   • 溫升電流（Irms）：支持1.00A至15.00A持續電流（如 HA1050-1R0MTH00為 15A），表面溫升控制在40℃以內。
   • 低直流電阻（DCR）：最低僅 4.0mΩ（1μH型號），顯著降低功率損耗。
2. 緊湊尺寸與高可靠性設計
   • 封裝尺寸：10.5mm × 10.0mm × 5.1mm（長×寬×高），節省PCB空間。
   • 磁屏蔽結構：有效抑制電磁干擾（EMI），避免影響周邊電路。
   • 工作溫度：-40℃ ~ +125℃，適應工業及車載環境。

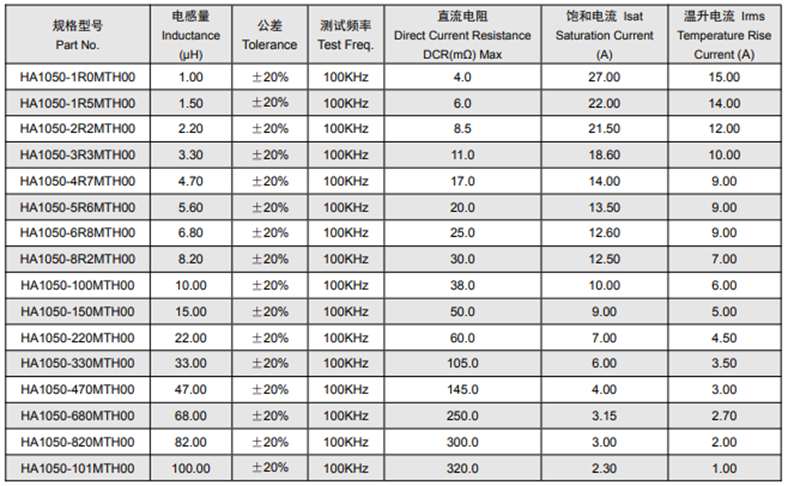

3. 電氣性能參數
   • 電感量范圍：覆蓋 1μH~100μH（±20%公差），滿足多場景調壓需求。
   • 測試頻率：100kHz @ 1V。
   • 材質：金屬合金磁芯 + H級漆包線。

型號命名規則：

HA1050系列型號遵循HA系列統一命名邏輯，以 “HA1050-1R0MTH00”為例：

• HA：產品代號，標識為貼片功率電感器；
• 1050：尺寸代碼，對應長 ×高為 11.5mm×5.2mm；
• 1R0：電感量，代表 1.0μH（“R”為小數點，如 “2R2”表示 2.2μH）；
• M：公差等級，為 ±20%；
• T：包裝代號，指卷帶盤裝；
• H：材質代碼，代表羰基鐵粉；
• 00：標準品標識。

典型應用場景：

便攜設備：筆記本電腦、平板電腦的CPU/GPU供電電路

電源轉換：Buck/Boost DC-DC轉換器、POL模塊

工業設備：伺服驅動器、通信基站電源

車載電子：ADAS系統、車載充電器（OBC）

風華高科HA1050系列貼片功率電感器以“大電流、低損耗、高可靠”為核心優勢，通過優化的材料選型、精密的結構設計及全面的可靠性測試，滿足便攜式設備與電源電路的嚴苛需求。其豐富的電感量選項、適配自動化生產的特性，以及對復雜環境的強適應性，使其成為電子工程師在功率轉換與濾波設計中的優選方案。
