TRF3765 是一款寬帶 Integer-N/Fractional-N 頻率合成器，具有 集成寬帶壓控振蕩器 （VCO）?？?a target="_blank">編程輸出分頻器使能 連續頻率覆蓋范圍為 300 MHz 至 4.8 GHz。四個獨立的差分，集電極開路 射頻輸出允許并聯驅動多個設備，而無需外部 分配器。

該TRF3765還接受外部VCO輸入信號，并允許通過 可編程控制輸出。為了實現最大的靈活性和寬參考頻率范圍，寬范圍 分頻比設置是可編程的，可以使用片外環路濾波器。
*附件：trf3765.pdf

該TRF3765采用RHB-32 QFN封裝。

特性

• 輸出頻率：300 MHz 至 4.8 GHz
• 低噪聲VCO：–133 dBc/Hz（1 MHz失調，f 外 = 2.65 GHz）
• 13位/16位基準/反饋分頻器
• 25位小數N和整數N PLL
• 低RMS抖動：0.35 ps
• 輸入?yún)⒖碱l率范圍：
  0.5 MHz 至 350 MHz
• 可編程輸出分頻1/-2/-4/-8
• 四個差分LO輸出
• 外部VCO輸入，具有可編程VCO
  開/關控制

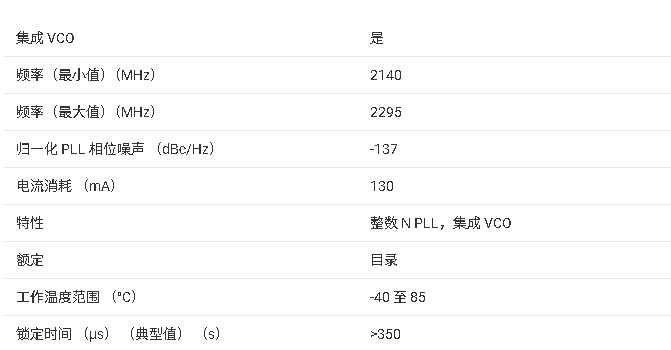

  參數

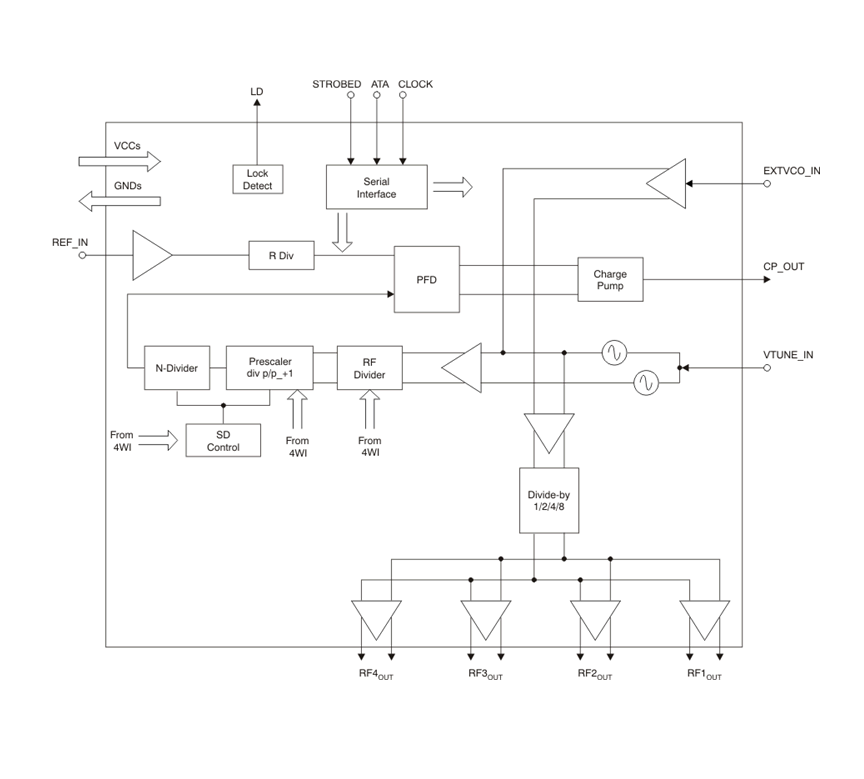

方框圖

?1. 產品概述?
TRF3765是德州儀器（TI）推出的集成VCO的整數/分?jǐn)?shù)N型鎖相環（PLL）頻率合成器，適用于無線基礎設施、點對點無線接入等場景。

• ?關鍵特性?：
  • 輸出頻率范圍：300 MHz至4.8 GHz
  • 低噪聲VCO：-133 dBc/Hz（1 MHz偏移，2.65 GHz輸出）
  • 支持13/16位參考/反饋分頻器，25位分?jǐn)?shù)/整數N分頻
  • 四路差分LO輸出，可編程輸出分頻比（1/2/4/8）

?2. 功能模塊?

• ?鎖相環架構?：包含參考分頻器、相位頻率檢測器（PFD）、電荷泵、VCO及多級分頻器（RF/LO分頻）。
• ?VCO控制?：支持自動校準（通過EN_CAL觸發），可選擇4個內部VCO或外部VCO輸入（通過EN_EXTVCO使能）。
• ?分?jǐn)?shù)/整數模式?：
  • ?整數模式?：低相位噪聲，適用于固定頻率步進。
  • ?分?jǐn)?shù)模式?：支持高分辨率頻率合成（25位分?jǐn)?shù)分辨率）。

?3. 電氣特性?

• ?工作電壓?：3.3V至5.5V（VCC_TK支持5V以優化VCO性能）。
• ?相位噪聲?：典型值-133 dBc/Hz（1 MHz偏移）。
• ?功耗?：內部VCO全負載時典型電流190 mA（3.3V供電）。

?4. 寄存器配置?
通過4線串行接口（4WI）編程控制，關鍵寄存器包括：

• ?寄存器1?：設置參考分頻比（RDIV）、電荷泵電流（ICP）。
• ?寄存器2?：配置N分頻值（NINT）、PLL分頻比（PLL_DIV_SEL）及VCO選擇模式。
• ?寄存器4?：控制功率管理（如關閉未使用的緩沖器）、ΔΣ調制器階數（分?jǐn)?shù)模式優化）。

?5. 應用設計建議?

• ?環路濾波器?：需外置，根據PFD頻率和相位噪聲需求設計。
• ?布局指南?：建議縮短VCO電源路徑，減少高頻干擾。
• ?校準優化?：校準時鐘（CAL_CLK）頻率需在0.05-600 kHz范圍內，避免計數器溢出（R_SAT_ERR標志）。

?6. 典型性能曲線?
文檔包含大量實測圖表，如：

• 開環/閉環相位噪聲隨溫度/電壓變化曲線。
• 分頻比（LO_DIV_SEL）對輸出功率的影響（1/2/4/8分頻對比）。
• 分?jǐn)?shù)模式下雜散與分頻器配置的關系。

?7. 封裝與訂購信息?

• ?封裝?：32引腳VQFN（5mm×5mm）。
• 型號后綴對應不同溫度范圍（如工業級-40°C至85°C）。

?注?：完整設計需參考文檔中的寄存器映射表（如Table 7-14）及典型應用電路（Section 8.2）。
