BQ32002 設備是行業標準實時的兼容替代品 時鐘。

該BQ32002具有自動備用電源，可使用電容器實現 或不可充電電池。該BQ32002具有從 –63 ppm 到 +126 ppm。BQ32002寄存器包括一個 OF（振蕩器故障）標志，指示 RTC 振蕩器，以及允許主機處理器禁用振蕩器的 STOP 位。這 時間寄存器通常每秒更新一次，所有寄存器同時更新 是時候防止計時故障了。BQ32002包括自動閏年 補償。
*附件：bq32002.pdf

特性

• 自動切換到備用電源
• 我^2^C 接口支持高達 400 kHz 的串行時鐘
• 采用32.768kHz晶振，
  調節范圍為–63 ppm至+126 ppm
• 集成振蕩器故障檢測
• 8引腳SOIC封裝
• –40°C 至 +85°C 環境工作
  溫度
  參數

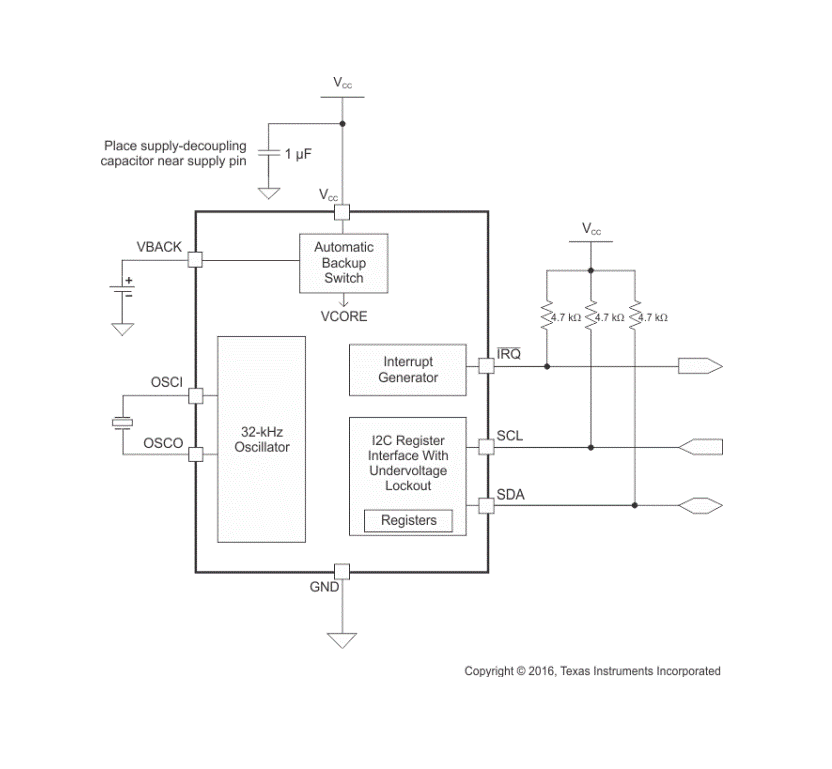

  方框圖

?1. 產品概述?
BQ32002是德州儀器（TI）推出的實時時鐘芯片，兼容行業標準RTC，具有自動切換備份電源、I2C接口（最高400kHz）、集成振蕩器失效檢測等功能。適用于消費電子等需精準計時場景。

?2. 核心特性?

• ?電源管理?：支持3.0V~3.6V主電源（VCC）和電容/非充電電池備份電源（VBACK），自動切換機制（閾值1.8V）。
• ?高精度校準?：可編程校準范圍-63ppm至+126ppm，支持32.768kHz晶振。
• ?故障檢測?：內置振蕩器失效標志（OF位），可檢測連續4個脈沖丟失。
• ?封裝?：8引腳SOIC（4.9mm×3.91mm），工作溫度-40°C至85°C。

?3. 關鍵功能?

• ?時間寄存器?：秒、分、時、日、月、年等BCD格式存儲，支持閏年補償（至2100年）。
• ? 中斷輸出（IRQ） ?：可配置為1Hz/512Hz測試信號或邏輯輸出。
• ?I2C通信?：從機地址0xD0（寫）/0xD1（讀），需遵循標準時序（如啟動/停止條件）。

?4. 應用設計要點?

• ?備份電源?：首次上電需初始化VCC（≥3V持續1ms）以降低VBACK電流。
• ?布局建議?：1μF去耦電容靠近VCC引腳，晶振盡量貼近OSCI/OSCO引腳。
• ?寄存器訪問?：切換電源后需等待1秒再讀取時間寄存器以確保數據更新。

?5. 校準與配置?

• ?CAL_CFG1寄存器?：通過符號位（S）和校準值（CAL）調整精度（如S=0時+63ppm）。
• ? 特殊功能寄存器（SFR） ?：需密鑰（0x5E/0xC7）解鎖，支持強制1Hz校準輸出。

?6. 文檔結構?
包含引腳定義、電氣特性（如ESD等級2kV HBM）、時序圖、寄存器映射表及典型應用電路（如I2C上拉電阻4.7kΩ）。

?7. 生產信息?
型號含BQ32002D（管裝）/DR（卷帶），符合RoHS標準，MSL等級1（無限制回流）。
