本案例是PLC通過Modbus轉Profient網關將歐姆龍儀表數據采集到西門子1200PLC

具體配置過程如下。

配置過程：

PLC配置：

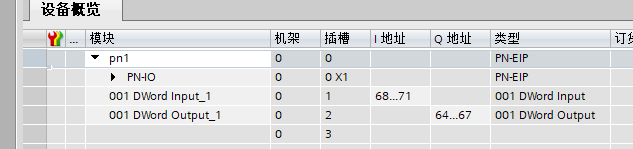

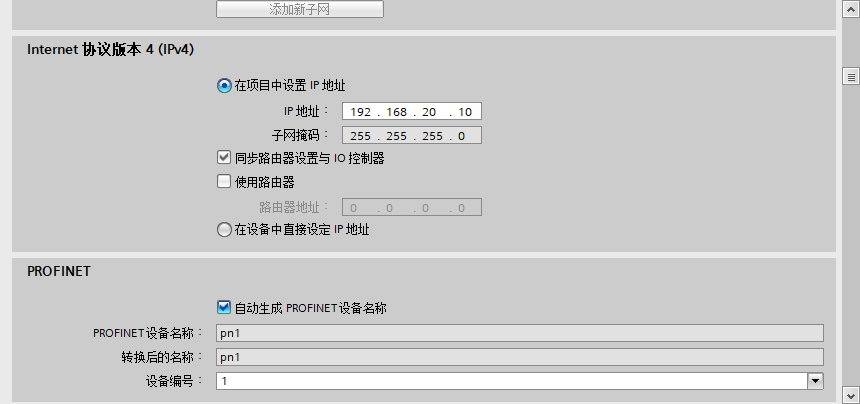

添加網關為Profinet設備：在PLC編程軟件（如TIA Portal）中，添加網關為Profinet設備，并分配相應的設備名稱及IP地址。

配置數據交換：根據網關的Profinet配置，設置PLC的數據區，確保與網關的數據區匹配。

PLC側配置比較簡單，主要設置好網關從站的設備名稱，IP地址以及數據長度即可。

網關配置：

打開網關配置軟件，設置網關Modbus參數。首先新建項目

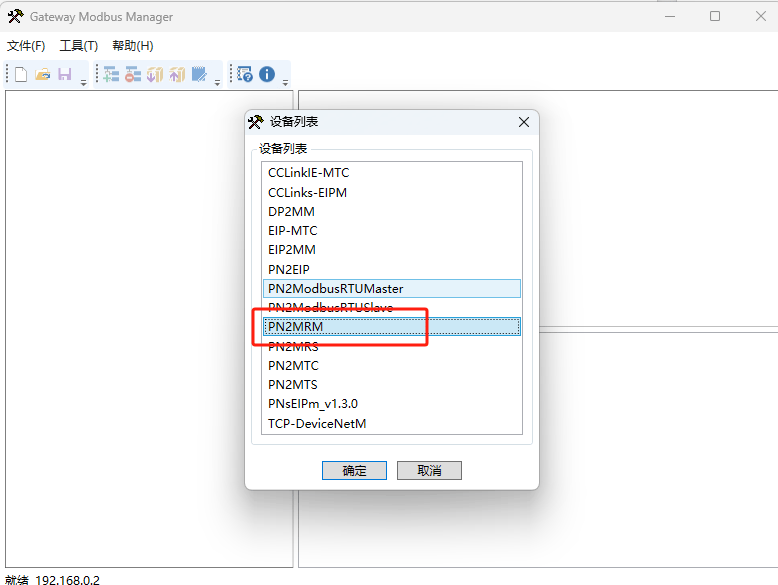

選擇PN2MRM

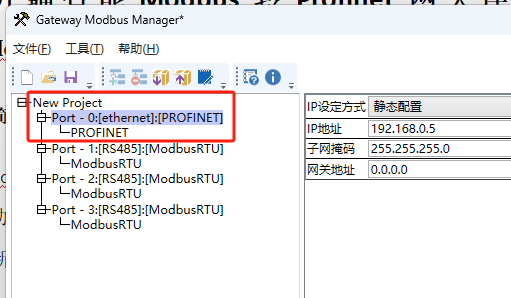

網關在Profinet一側的設備名稱及IP地址可以無視，（新一代已通過PLC主站軟件進行分配）

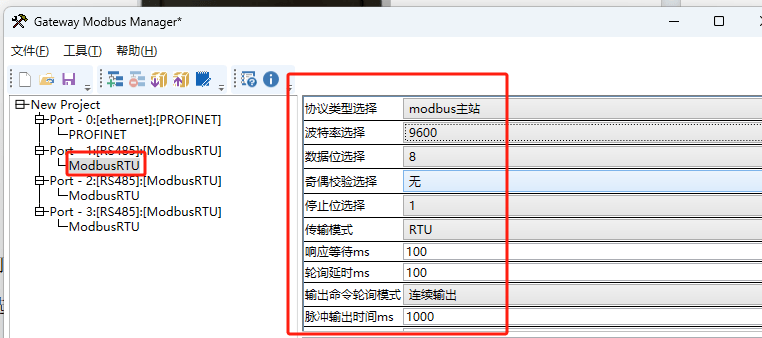

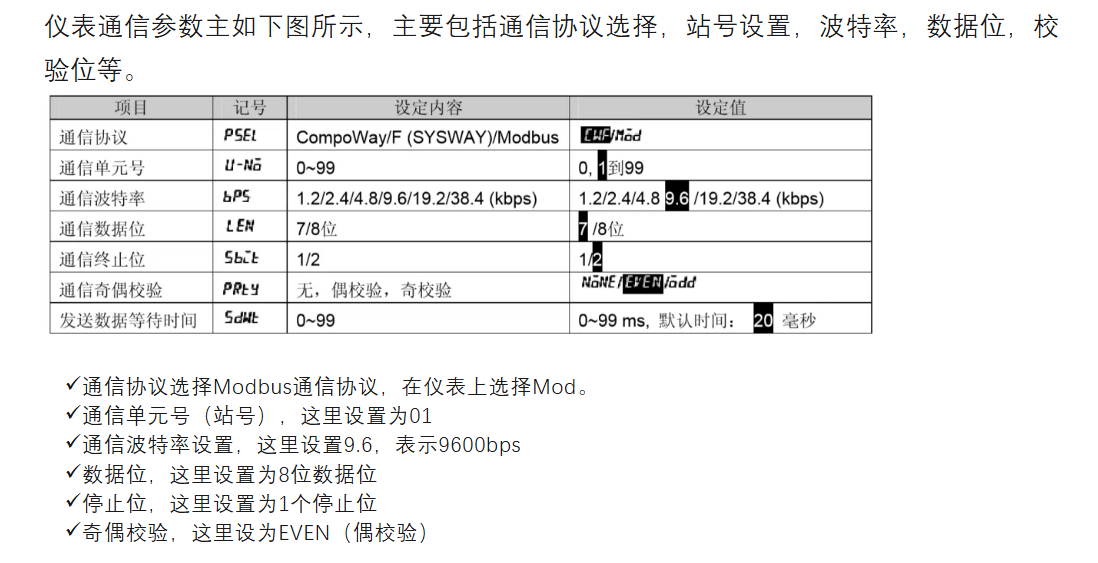

設置網關在Modbus一側的設備參數（波特率，奇偶校驗，數據位停止位等），與從站設置保持一致即可。

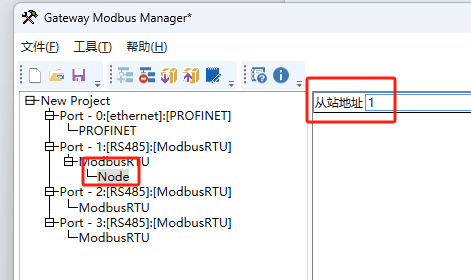

在ModbusRTU處右鍵選擇添加設置從站站地址，本例為1

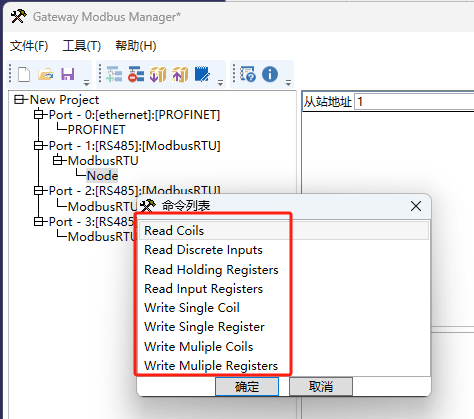

在Node處右鍵添加對應的功能碼

根據從站通訊手冊選擇對應的功能碼及填寫寄存器地址

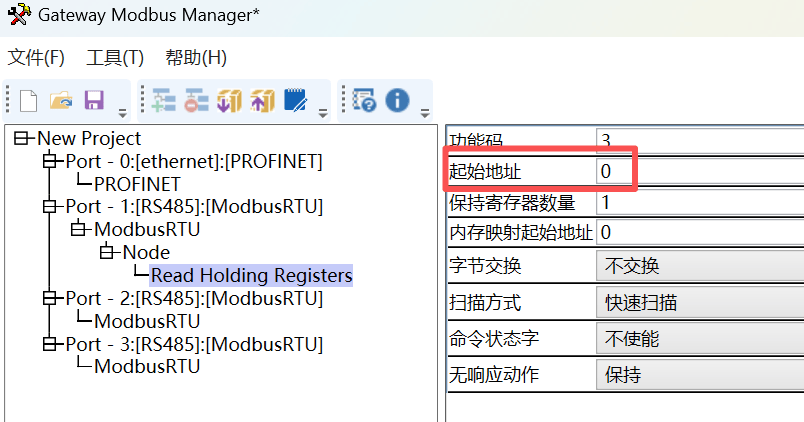

本例中功能碼為03，選擇Read Holding Registers讀保持寄存器。

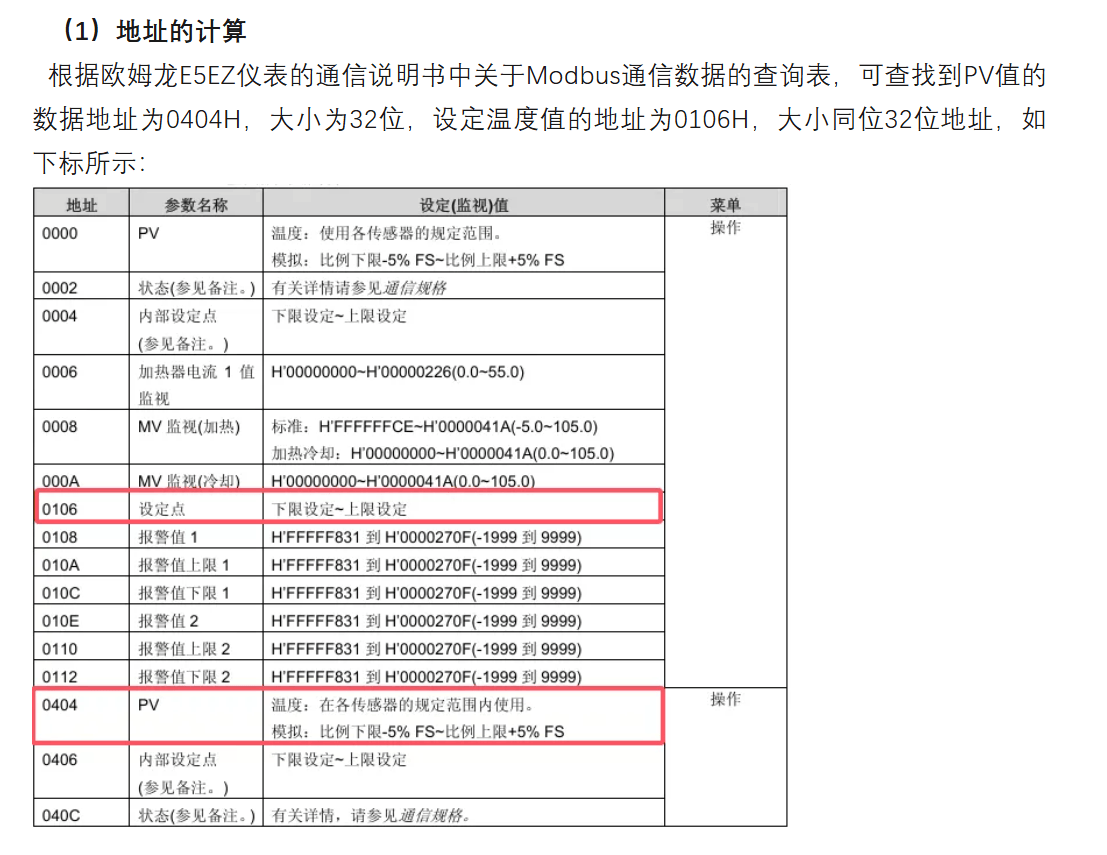

填寫寄存器地址，以上圖為例，要讀取PV這個參數值地址為0x404換算成10進制為1028

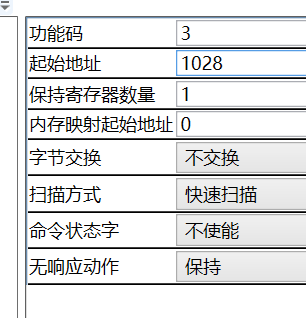

故起始地址寫1028

到此網關配置完成，下載配置進入網關即可。
