在CAN總線實際應用中,“PC與CAN總線的實時連接”“數據高精度解析”“抗干擾穩定運行”是三大核心痛點:汽車電子場景需實時讀取ECU參數并診斷故障,工業控制場景需測試PLC與變頻器的通訊穩定性,而傳統設備要么存在數據延遲,要么抗干擾能力不足。
USBCAN分析儀則可以通過硬件性能與軟件功能,精準解決這些痛點——其集成2路獨立CAN接口,支持3000VDCUSB/CAN雙重電氣隔離,CAN端接收報文時間戳精度達1μs,搭配配套GCANTools軟件的總線診斷、OBD-II解析、CANopen主站等功能,已成為汽車電子調試、工業設備通訊測試的標準化工具。
一、USBCAN-IIPro+分析儀的核心作用
USBCAN-IIPro+的核心價值在于“打通USB與CAN總線的雙向數據通道,兼顧實時交互與總線診斷”,具體功能可概括為5點:
1、高速USB-CAN協議轉換:
兼容USB2.0全速規范(兼容USB1.1/3.0),集成2路獨立CAN接口,支持CAN2.0A/B幀格式(符合ISO11898標準),單通道最高接收速率8000fps,接收緩沖區容量10000幀/通道,確保海量數據不丟失;
2、工業級抗干擾設計:
USB與CAN接口均具備3000VDC電氣隔離,靜電放電抗擾度達±8KV(空氣放電),電快速瞬變脈沖群抗擾度±2KV(CAN接口),適應-40℃~+85℃寬溫環境,滿足工業車間、汽車維修等惡劣場景;
3、全流程總線診斷:
配套GCANTools軟件支持波特率自動識別(5K~1Mbps全范圍)、錯誤幀捕獲(飄紅顯示)、總線負載率監控,還可通過DBC解析、曲線顯示功能實現數據深度分析;
4、行業專屬功能:
內置OBD-II協議解析(支持ISO15765協議,僅CAN1通道)、CANopen主站功能(NMT/SYNC/PDO/SDO),無需額外硬件即可適配汽車、工業伺服控制場景;
5、靈活配置與開發:
支持硬件撥碼(波特率、終端電阻)與軟件配置(濾波規則、數據轉發),提供ECANVCI動態庫及C#/LabVIEW/Python等多語言開發例程,兼容Windows/Linux系統。
二、典型應用場景
1、汽車電子:OBD-II故障診斷與ECU數據采集
汽車維修或研發中,需讀取發動機ECU的實時參數(轉速、水溫、節氣門開度)及故障碼,驗證儀表盤數據準確性,傳統專用診斷儀成本高且靈活性差,而USBCAN分析儀可通過OBD-II功能實現低成本替代。
USBCAN-IIPro+接口卡集成1路USB接口、一路9-24VDC輔助電源接口及2路標準CAN-bus接口。CAN-bus接口由1個6Pin插拔式接線端子引出,可以用于連接2個CAN-bus網絡或者CAN-bus接口的設備。
USBCAN-IIPro+各接口位置及定義如圖2.1、圖2.2及表2.1、表2.2所示。

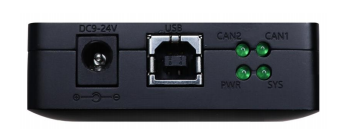

圖2.1 USB及輔助電源接口位置
端口 | 名稱 | 功能 |
9-24V DC | 9-24V DC | 輔助供電,脫機模式或供電不足時使用,一般不需要接 |
USB | USB | USBCAN供電,與電腦連接 |
表2.1 USB及輔助電源接口定義

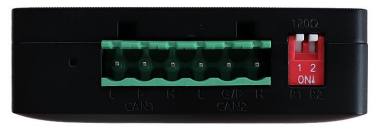

圖2.3 CAN-bus接口位置

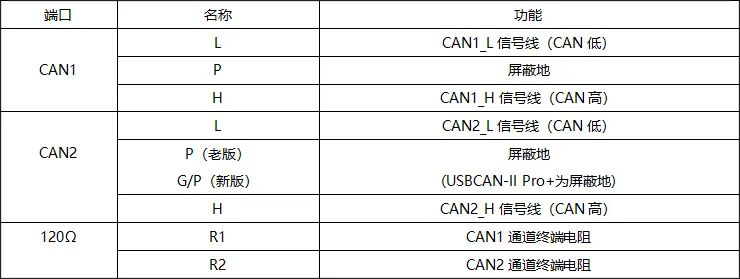

表2.2 USBCAN-IIPro+接口卡的CAN-bus信號分配
注:除了內置外終端電阻外,隨貨贈送2個120歐姆的電阻,可按需使用。
驅動與軟件安裝:登錄Windows管理員賬戶,安裝GCANTools軟件(含驅動打包安裝),設備管理器中顯示“GCANUSBCANDevice”即驅動正常;
OBD-II數據讀?。?/p>

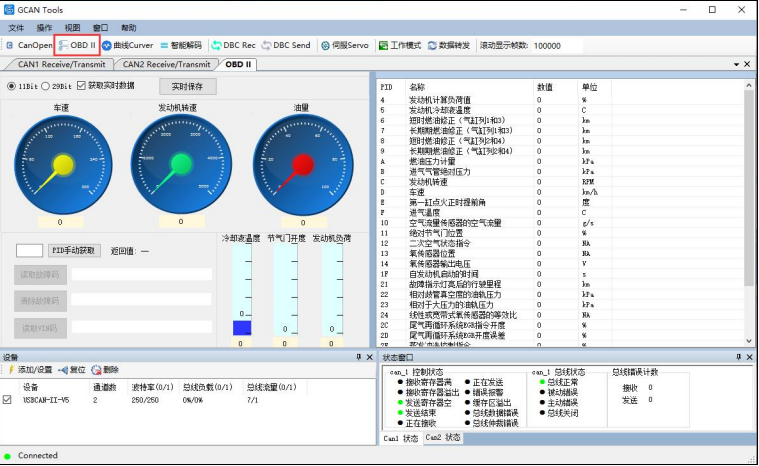

用戶可以使用GCANTools軟件的汽車信號解析功能。使用該設備接入汽車OBD接口即可將汽車內部部分傳感器的實際數值解析出來,信號解析功能僅支持家用汽油車ISO15765協議。車速、轉速、水溫可通過軟件儀表盤顯示。
GCANTools軟件還可以讀取、解析、清除汽車的故障碼,解析ISO15765協議中規定的汽車傳感器數據,包括:發動機轉速、冷卻液溫度、車輛速度、電壓、進氣歧管壓力、進氣溫度、空氣流速、節氣門位置、氧傳感器電壓、燃油壓力等。并且以上這些數據的數值變化可以實時保存在電腦中。
2.工業控制:PLC-CAN總線通訊測試與跨波特率中繼
工業車間中,PLC與變頻器通過CAN總線組成控制網絡,新設備上線前需測試通訊穩定性(如幀丟失、響應延遲);若存在兩條不同波特率的CAN總線,需實現跨波特率數據轉發,避免總線沖突。
通訊穩定性測試
總線拓?fù)浯罱ǎ喊磮D2.3(CAN-bus網絡拓?fù)浣Y(jié)構),將USBCAN-IIPro+的CAN2接口接入PLCCAN總線,總線首尾兩端(PLC與分析儀)啟用120Ω終端電阻(分析儀CAN2終端電阻R2撥至ON);若總線長度超過250m(250Kbps波特率),需按表2.3(波特率與最大總線長度)選用截面積≥1.0mm2的屏蔽雙絞線;

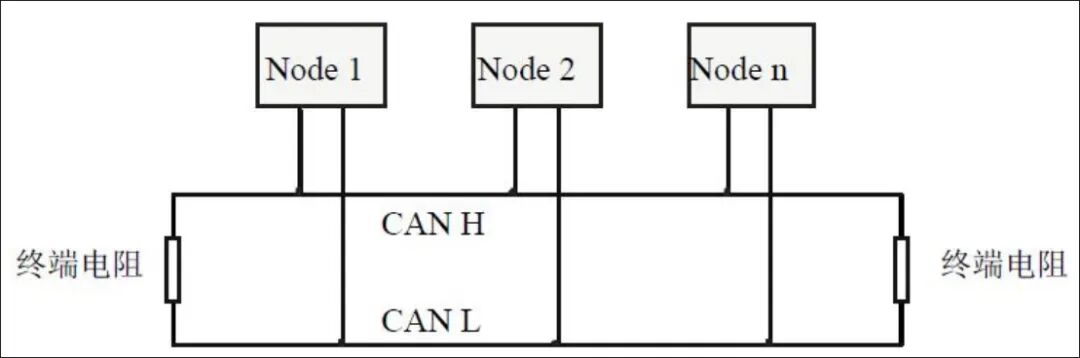

圖2.3 CAN-bus網絡的拓?fù)浣Y(jié)構

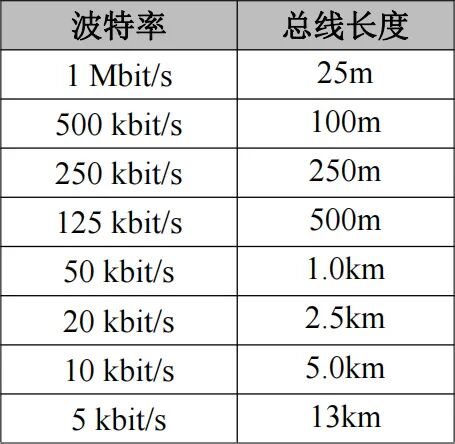

表2.3波特率與最大總線長度參照表
自發自收測試:打開GCANTools軟件,在“設備設置”界面選擇CAN2通道,設置波特率250Kbps(與PLC匹配),工作模式設為“自發自收”;編輯測試幀(ID0x123,數據01020304,標準數據幀),點擊“發送”后觀察接收窗口,若接收幀與發送幀完全一致且無飄紅錯誤幀,說明通訊正常;若出現“總線錯誤”,通過“總線診斷”功能查詢錯誤計數,排查接線或終端電阻。
跨波特率中繼配置
中繼模式設置:在GCANTools“工作模式”界面選擇“普通中繼模式(Gateway)”,設置CAN1波特率250Kbps(PLC總線)、CAN2波特率500Kbps(變頻器總線),勾選“濾波器使能”(最多支持12組CAN-ID濾波);
脫機運行與監控:點擊“寫設置”后重啟設備,分析儀進入脫機中繼模式(無需連接PC);若需監控轉發數據,勾選“USB接收數據”,在接收窗口查看數據流向(標注“CAN1→CAN2”或“CAN2→CAN1”),確保無數據丟失。

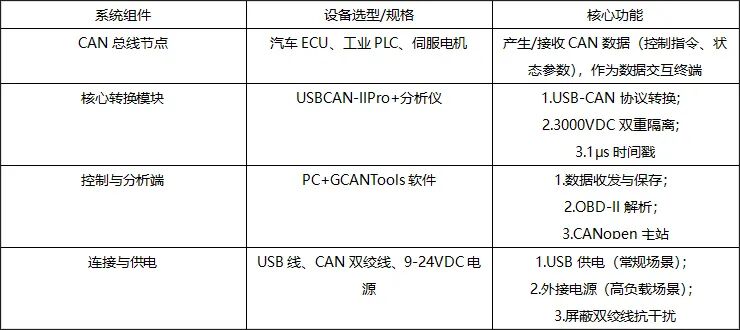

三、系統組成及功能
工業車間中,PLC與變頻器通過CAN總線組成控制網絡,新設備上線前需測試通訊穩定性(如幀丟失、響應延遲);若存在兩條不同波特率的CAN總線,需實現跨波特率數據轉發,避免總線沖突。
四、常見問題
問題1:“打開設備錯誤”?→檢查設備類型選擇是否正確(如選“USBCAN-II-V5”)、驅動是否正常(設備管理器無黃色嘆號);
問題2:總線無數據?→確認波特率與目標設備一致(可通過“自動識別波特率”功能)、終端電阻已啟用;
問題3:系統待機后數據丟失?→禁止PC待機/睡眠功能,避免接收緩沖區溢出。
總結
USBCAN-IIPro+分析儀憑借工業級硬件性能與全功能配套軟件,可精準解決汽車電子診斷、工業設備測試的核心需求。其依托清晰的接口定義、CAN總線拓?fù)渲敢败浖梢暬僮鹘缑?,能大幅降低操作門檻,確保接線與參數配置的準確性;而雙通道獨立隔離、跨波特率中繼、CANopen主站等核心功能,無需額外搭配硬件即可覆蓋汽車、工業等多場景應用,顯著減少用戶的設備投入與運維成本。
-
