該CDC3S04是一款四通道低功耗低抖動正弦波時鐘緩沖器。它可以使用 將單個主時鐘緩沖到多個外設。四個正弦波輸出 （CLK1–CLK4） 設計用于最小的通道間偏移和超低附加輸出抖動。

每個輸出都有自己的時鐘請求輸入，可實現專用時鐘輸出。這些時鐘請求是高電平有效（也可以通過 I 更改為低電平有效^2^C），并生成輸出信號，該信號可以發送回主時鐘以請求時鐘 （MCLK_REQ）。MCKL_REQ 是開源輸出，支持有線或功能（默認模式）。它需要一個外部下拉電阻器。MCKL_REQ可以通過 I 更改為有線 AND 或推挽功能^2^C.
*附件：cdc3s04.pdf

該CDC3S04還提供了一個 I^2^C 接口（Hs 模式），可以 用于啟用或禁用輸出、選擇 REQ 輸入的極性以及允許控制 內部解碼。

該CDC3S04具有片上高性能LDO，可接受2.3 V至2.3 V的電壓 5.5 V，輸出1.8 V電源。該1.8 V電源可用于為外部1.8 V TCXO供電。它 可以在 TCXO 上啟用或禁用以節省功耗。

RESET輸入端的低信號將輸出CLK1和CLK4切換到默認狀態。在此配置中，CLK1 和 CLK4 處于 ON 狀態（參見 ）;其余設備功能不受影響。此外，RESET輸入提供一個毛刺濾波器，可抑制RESET線路上典型值300 ns的尖峰，以保持誤復位。器件完全復位至默認狀態可通過上電周期啟動 V DD_DIG .

該CDC3S04采用兩個1.8V電源供電。有核心電源（VDD_DIG/GND_DIG） 用于核心邏輯和用于正弦波輸出的低噪聲模擬電源 （VDD_ANA/GND_ANA）。這 CDC3S04專為無序列上電而設計。兩種電源電壓都可以按任何順序施加。

該CDC3S04采用 0.4 mm 間距 WCSP 封裝（1.6 mm × 2 mm），并經過優化 用于低待機電流 （0.5 μA）。它的特點是在 –40°C 至 85°C 范圍內工作。

特性

• 1：4 低抖動時鐘緩沖器
• 單端正弦波時鐘輸入和輸出
• 超低相位噪聲和待機電流
• 每個輸出的單獨時鐘請求輸入
• 片內低壓差輸出（LDO），用于低噪聲TCXO電源
• 序列號 I^2^C接口（兼容高速模式，3.4 Mbit/s）
• 1.8V 器件電源
• 寬溫度范圍，–40°C 至 85°C
• ESD 保護：2 KV HBM、750 V CDM 和 100 V MM
• 小型 20 引腳芯片級封裝：0.4 mm 間距 WCSP（1.6 mm × 2 mm）

參數

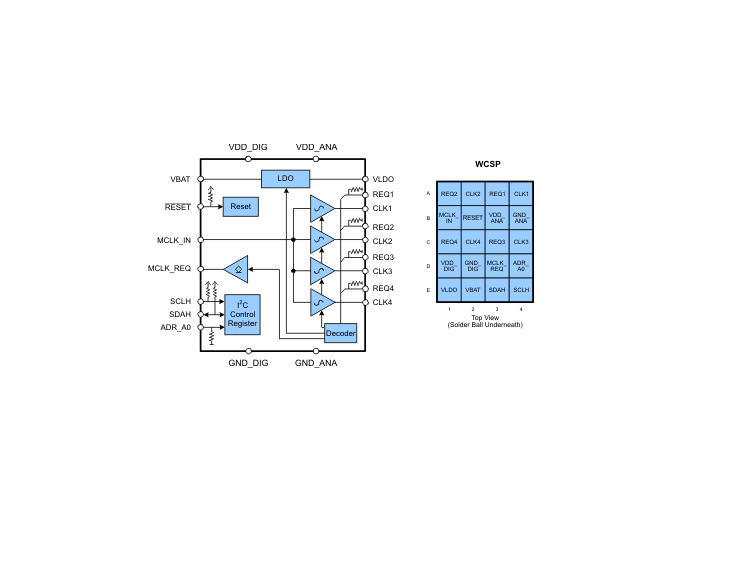

方框圖

?1. 產品概述?
CDC3S04是德州儀器（TI）推出的四通道低功耗、低抖動正弦波時鐘緩沖器，專為移動設備設計。核心功能包括：

• ?1:4時鐘分配?：支持單主時鐘輸入（MCLK_IN）分配到四個獨立輸出（CLK1-CLK4），適用于蜂窩手機、智能終端、無線模組等場景。
• ?關鍵特性?：超低相位噪聲（如38.4MHz下附加抖動僅0.1ps RMS）、1.8V供電、-40°C至85°C寬溫范圍，集成ESD保護（2KV HBM）。

?2. 核心功能模塊?

• ?時鐘控制?：
  • 每個輸出通道可通過REQx引腳或I2C接口獨立啟停（默認CLK1/4常開）。
  • 支持外部請求信號極性配置（高/低電平有效），并生成主時鐘請求反饋（MCLK_REQ）。
• ?集成LDO?：
  • 輸入電壓2.3V-5.5V，輸出1.8V/5mA，可為外部TCXO供電，支持動態開關以節能。
• ?I2C接口?：
  • 兼容高速模式（3.4Mbps），可配置輸出驅動強度、LDO模式、請求信號邏輯等。

?3. 電氣特性?

• ?功耗?：單通道激活時典型電流0.1mA（CL=10pF@38.4MHz），待機電流僅0.5μA。
• ?時序性能?：
  • 傳播延遲3ns（典型值），通道間輸出偏斜<50ps。
  • LDO啟動時間100μs（COUT=2.7μF時）。

?4. 封裝與設計支持?

• ?封裝?：20引腳WCSP芯片級封裝（1.6×2mm，0.4mm間距）。
• ?設計資源?：提供典型應用電路（如圖28）、時序圖及寄存器配置表（表3），支持無順序上電（VBAT/VDD_DIG/VDD_ANA可任意順序開啟）。

?5. 應用場景?
典型應用于多時鐘域系統，如：

• GPS/WLAN/WiMAX模組的時鐘樹分配
• 智能手機中TCXO時鐘的隔離緩沖
• 便攜設備低噪聲時鐘管理
