摘要前言

Samtec的射頻微波電纜 Nitrowave? 在2025年IMS展會中備受關注，這款產品在合作伙伴的展臺上大放異彩。Samtec的Jim Alexander將帶您走訪那些在演示中使用了Samtec射頻電纜的參展商。

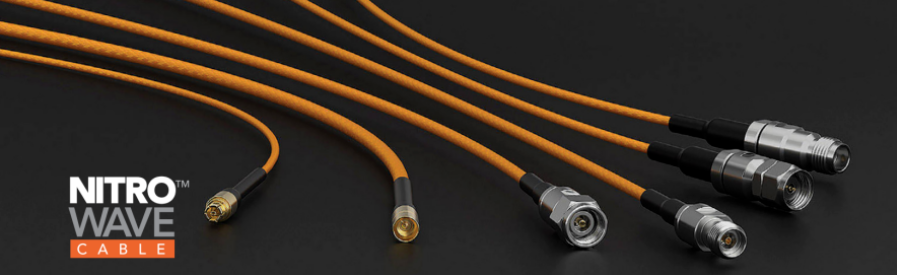

Nitrowave? 是Samtec推出的一款 高穩定性、低損耗的柔性微波電纜 。其標志性的Samtec 橙色FEP護套易于識別 ，目標頻率涵蓋 32、43.5、71、95和110 GHz 。

Nitrowave?的動態性能層（Dynamic Performance Layer, DPL） 通過消除屏蔽層之間的摩擦并增強強度，提升了電纜的耐用性和穩定性。這使得電纜在整個使用壽命期間， 即便經受持續的移動和彎曲，也能保持更精準、可靠的性能 。

合作伙伴展臺上的Samtec Nitrowave?

——Menlo Micro

在Menlo Micro的首個演示中，Samtec Nitrowave?電纜與羅德與施瓦茨（Rohde & Schwarz）ZNA相連。該演示展示了被測器件：一款 開關濾波器組，在受熱情況下的性能 。

第二個演示中，Samtec Nitrowave?電纜用于Menlo Micro的 Ideal Switch?回環測試 。從眼圖可以看出，其性能表現優異。

——Kyocera

此處展示了Samtec Nitrowave?電纜在羅德與施瓦茨的空口測試系統中的應用，該系統正用于測試京瓷的相控陣模塊。

——Otava

在該演示中，Samtec Nitrowave?微波電纜用于 Otava的相控陣波束形成器 ，隨后連接至開關盒，最終接入羅德與施瓦茨的矢量網絡分析儀（VNA）。

——Rohde & Schwarz

同樣在羅德與施瓦茨的展位上，另一項演示使用了 LL043 Samtec Nitrowave?電纜 ，該電纜連接至大功率放大器，將元器件測量數據傳輸至羅德與施瓦茨的網絡分析儀。

——Copper Mountain Technologies

此處展示的Samtec Nitrowave?射頻電纜是 專為Copper Mountain Technologies的18 GHz網絡分析儀定制的 。

——QWED

這里展示了Samtec Nitrowave? LL071電纜與羅德與施瓦茨網絡分析儀配合使用的場景。 QWED器件用于測量介電常數和材料特性 。

——Richardson RFPD

在Richardson RFPD的展位上，Samtec Nitrowave?電纜 被應用于寬帶性能相關的場景中 。

** Nitrowave?卓越性能的根基：結構與材質 **

如此多的合作伙伴都使用了Samtec Nitrowave?電纜，這是對于其卓越性能的最好證明。那么，卓越源自于哪里呢？

其中一個重要答案，就是 Nitrowave?的特別結構與材質。 在設計高性能電纜時， 控制導體和屏蔽層之間的關系至關重要。 屏蔽層的設計始終是 在盡可能最佳的射頻性能與電纜所需的靈活性之間的權衡 。大多數制造商通過使用箔帶或箔繞作為內層和覆蓋箔層的編織網的組合來實現這一點。

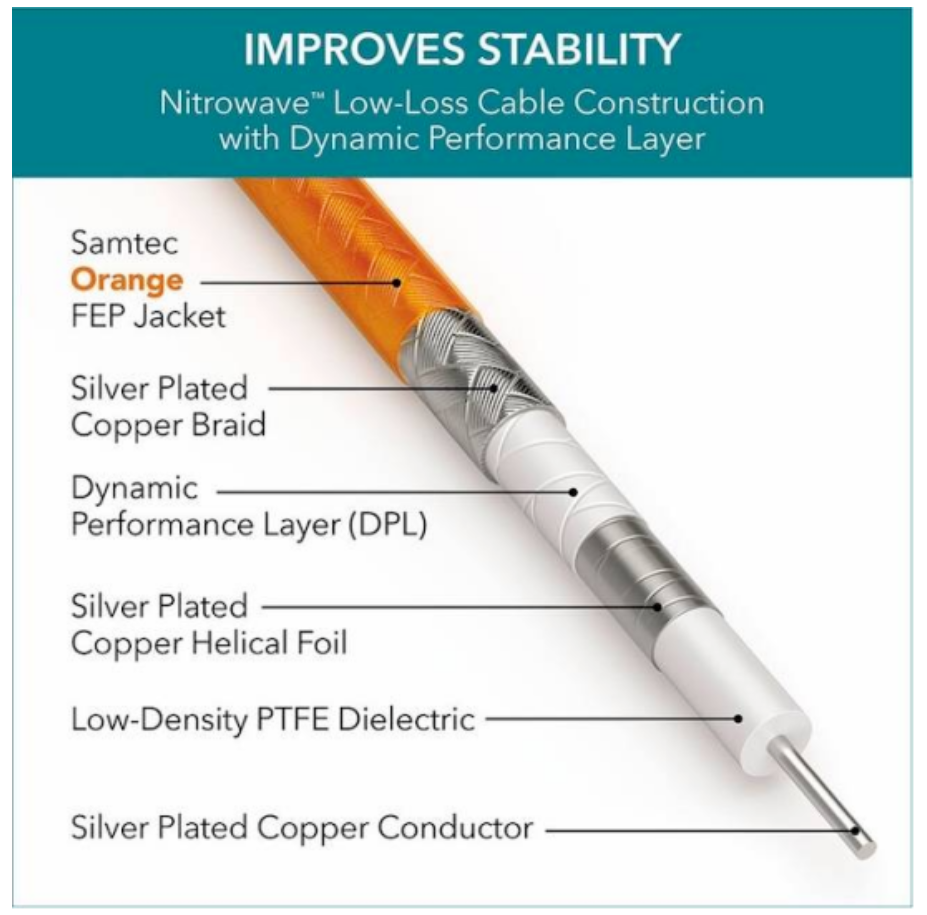

Nitrowave? 電纜的 箔層和編織網均使用鍍銀銅作為材料 ，并帶有Samtec標志性橙色的 FEP（氟化乙烯丙烯）護套 ，以在一些最嚴苛的條件下提供保護。FEP護套專為航空航天以及儀器儀表和計算行業的嚴苛應用而設計， 具有高工作溫度和耐磨性 。

上圖所示的結構中，就有DPL （Dynamic Performance Layer ， 動態性能層） ，是 Nitrowave? 最有趣的特性之一。這一薄聚四氟乙烯（PTFE）層看似微不足道，卻是 Nitrowave? 技術的關鍵部分。其主要作用是 消除屏蔽層兩個元件之間的摩擦 ，使編織網能夠 在箔層上自由移動而不損壞箔層 。

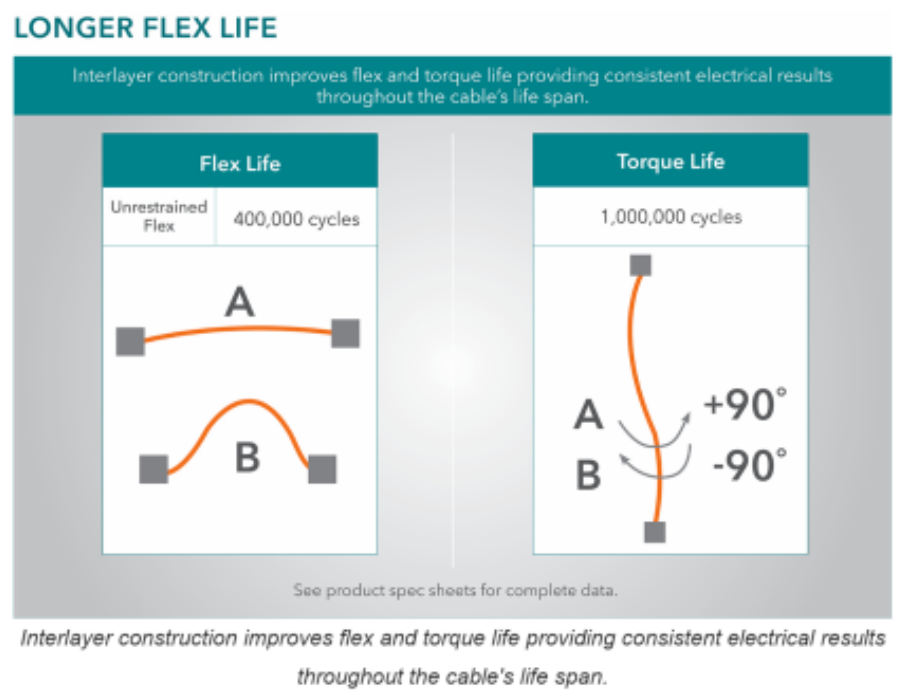

DPL還為整體可靠性帶來了其他改進。 DPL層包裹螺旋箔屏蔽層 ，提高了其彎曲時的強度。它 在脆弱的箔層和圍繞它的編織網之間提供了一個界面 ， 降低了導電氧化的風險 。結果就是：電纜具有 更高的彎曲循環壽命和改進提升的耐用性 。

** DPL帶來改進的電氣性能 **

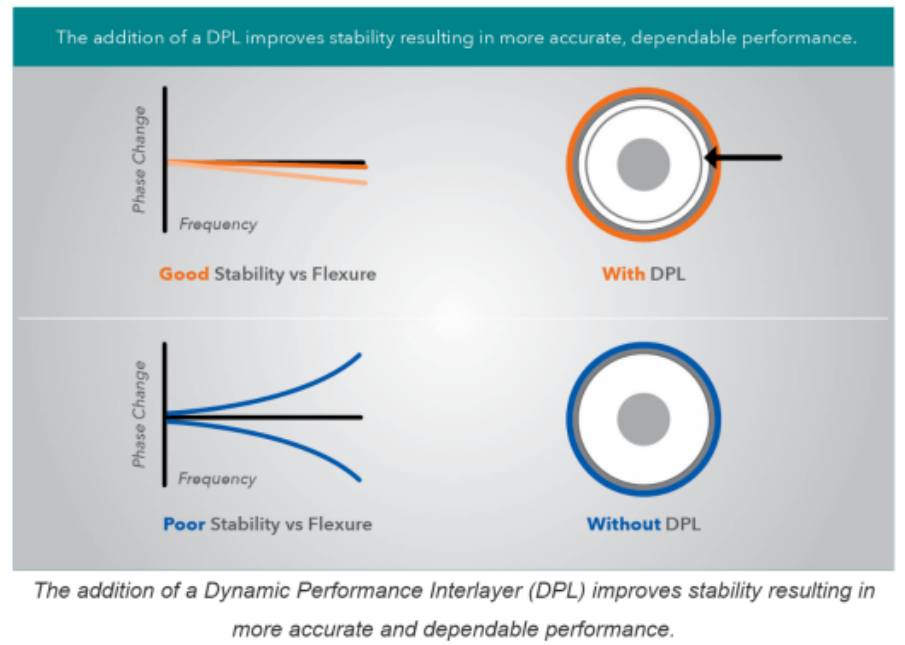

DPL的優勢不僅限于 改進的機械性能 。改進的物理特性也 改善了其電氣性能 。DPL提供了 更好的相位穩定性 。相位是指波在其周期內特定時間點的位置，在考慮射頻信號如何沿電纜傳播時很重要。因此，相位偏移是波位置的變化，通常由外力引起，例如電纜的彎曲或溫度的變化。 更大的相位穩定性導致更一致的射頻信號 ，即使電纜本身在彎曲時也是如此。

DPL層還 有助于減少電容耦合 。這是兩個獨立屏蔽層的效應。如果緊密接觸，這兩層可以 充當微型電容器的極板 。即使層之間可能積累的微小電荷量也有可能產生不需要的噪聲，這將對信號完整性產生影響。即使構成DPL的薄PTFE層也足以幫助最小化這種耦合并改善整體SI性能。

小結~

2025年 IMS上，Samtec Nitrowave?無處不在~ 這正是合作伙伴們的認可與支持，鼓勵著Samtec團隊在產品與技術層面砥礪前行。

請聯系Samtec中國的技術團隊，我們將不遺余力提供解決方案的支持， 期待下次的Demo演示中迎來更多的朋友和伙伴 。
