有時候電路上需要實現一主多從時，通常用到的通訊協議通常是SPI，IIC或者說是RS485這種總線形式的。尤其是IIC，更是板內通信最為簡單便捷的，僅需兩根線即可實現總線。

但是有時候由于一些原因不得不也想到另一種設計，即讓串口實現一主多從這種總線設計。比如板內主MCU只有一個串口，但是想使用這一個串口與另外兩個MCU通訊。但是我們知道常規的串口只可以一對一發送，即主機RX連到從機TX，主機TX連到從機RX實現通訊。那么一主多從如何實現呢？

電路實現：

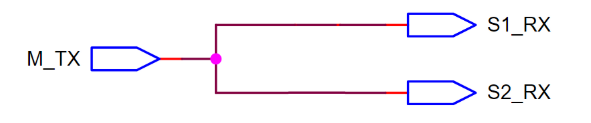

主機的TX可以同時連接多個從機的RX，即主機發送類似廣播形式，每個從機都可以接收到主機發送的信息（發送的信息里要包含從機信息，這樣從機才知道主機是否是想和自己通訊）。

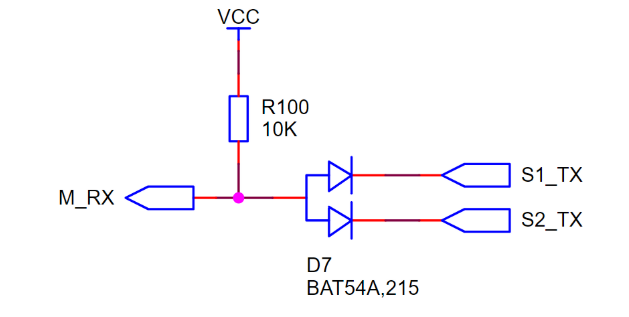

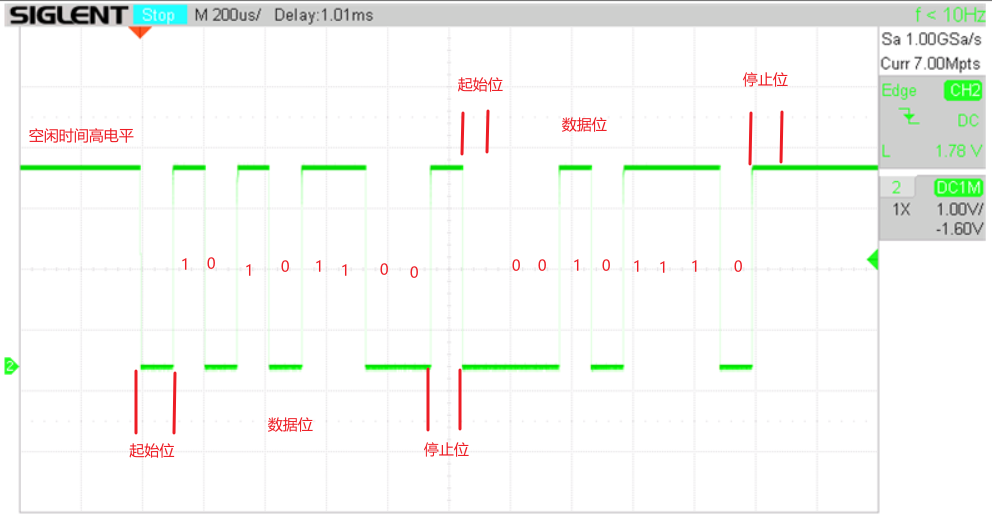

又因?yàn)榇诳臻e為高電平，低電平為數據/起始位，所以從機發送只需要通過使用二極管搭建與門，將兩個從機的TX進行與邏輯運算。這樣從機1發送的時候，由于從機2處于發送空閑狀態（輸出1），那么從機2不會干涉從機1的發送信息。

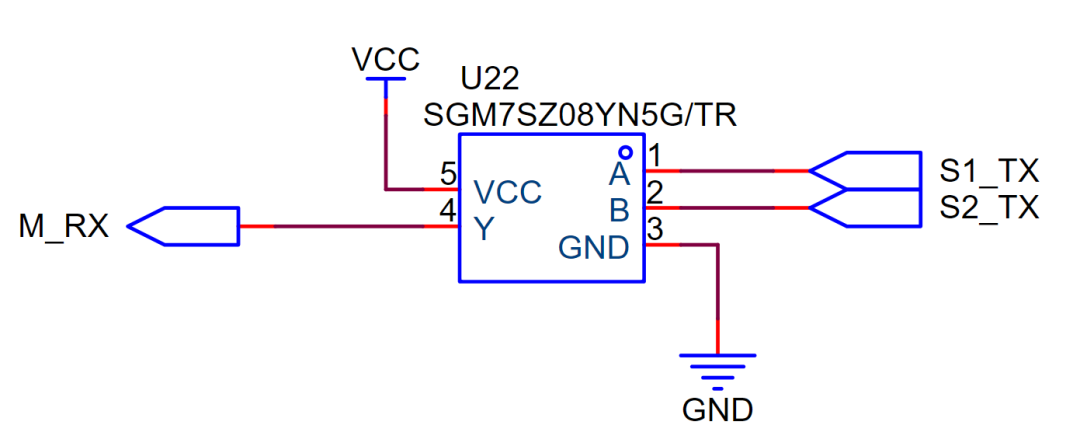

同理，也可以使用集成的邏輯門，例如SGM7SZ08這種雙輸入與門也是可以實現相同的效果。電路圖如下：
