CDCE62002器件是一款高性能時鐘發生器，具有低輸出抖動、 通過SPI接口實現高度可配置，并確定可編程啟動模式 通過片上EEPROM。專為時鐘數據轉換器和高速數字量身定制 信號，CDCE62002實現低于0.5 ps RMS的抖動性能 ^(1)^ .
*附件：cdce62002.pdf

它包含一個帶有部分集成環路濾波器的合成器模塊、一個時鐘 分配塊，包括可編程輸出格式，以及具有 創新的智能多路復用器。時鐘分配塊包括兩個可單獨編程的 可配置為提供不同輸出格式組合的輸出（LVPECL、LVDS、 LVCMOS）。每個輸出還可以編程為唯一的輸出頻率（范圍從 10.94 MHz 到 1.175 吉赫 ^(2)^ ).如果兩個輸出都配置為單端模式（如LVCMOS），則CDCE62002最多支持四個輸出。輸入模塊包括一個通用差分輸入，支持高達 500 MHz 的頻率，以及一個輔助輸入，可配置為通過板載振蕩器模塊連接到外部 AT-Cut 晶體。智能 輸入多路復用器有兩種作模式，手動和自動。在手動模式下，用戶 通過SPI接口選擇合成器參考。在自動模式下，輸入 多路復用器將自動在可用的最高優先級輸入時鐘之間進行選擇。

特性

• 頻率合成器，帶PLL/VCO和部分集成環路濾波器
• 完全可配置的輸出，包括頻率和輸出格式
• 智能輸入多路復用器可在兩個基準輸入之一之間自動切換
• 多種工作模式包括通過晶體生成時鐘、SERDES 啟動模式、抖動清除和基于振蕩器的保持模式
• 集成EEPROM在上電時確定器件配置
• 出色的抖動性能
• 集成頻率合成器，包括PLL、多個VCO和環路濾波器：
  • 完全可編程性有助于優化相位噪聲性能，實現抖動清除模式
  • 可編程電荷泵增益和環路濾波器設置
  • 獨特的雙VCO架構支持1.750 GHz至2.356 GHz的寬調諧范圍。
• 通用輸出模塊支持多達 2 個差分、4 個單端或差分或單端組合：
  • 0.5 ps RMS（10 kHz至20 MHz）輸出抖動性能
  • 低輸出相位噪聲：1 MHz失調時為–130 dBc/Hz，F(xiàn)c = 491.52 MHz
  • 合成器模式下的輸出頻率范圍為10.94 MHz至1.175 GHz
  • LVPECL、LVDS 和 LVCMOS
  • 獨立輸出分壓器支持 1、2、3、4、5、8、10、12、16、20、24 和 32 的分頻比
• 具有創新智能多路復用器的靈活輸入：
  • 兩個通用差分輸入接受 1 MHz 至 500 MHz （LVPECL）、500 MHz （LVDS） 或 250 MHz （LVCMOS） 的頻率
  • 一個輔助輸入接受 2 MHz 至 42 MHz 范圍內的晶體
  • 使用晶體輸入的時鐘發生器模式
  • 智能輸入多路復用器可配置為在最高優先級可用時鐘源之間自動切換，從而實現故障安全作
• 典型功耗：3.3 V 時為 750 mW
• 集成 EEPROM 存儲默認設置;因此，器件可以在已知的預定義狀態下上電
• 采用 QFN-32 封裝
• ESD 保護超過 2000 V HBM
• 工業溫度范圍：–40°C 至 +85°C
• 應用
  • 數據轉換器和數據聚合時鐘
  • 無線基礎設施
  • 交換機和路由器
  • 醫療電子
  • 軍事和航空航天
  • 工業
  • 時鐘生成和抖動清除

參數

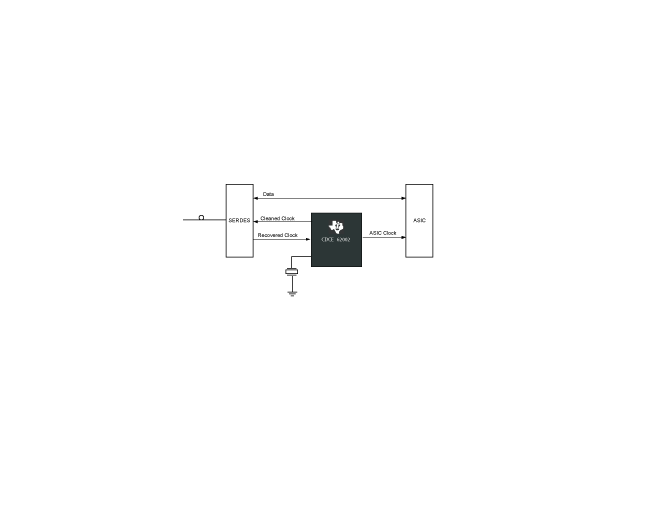

方框圖

?1. 產品概述?
CDCE62002是德州儀器（TI）推出的高性能時鐘發生器，集成雙壓控振蕩器（VCO），支持時鐘生成、抖動清除、SERDES啟動模式及晶體振蕩器保持模式。關鍵特性包括：

• ?頻率合成?：PLL/VCO架構，部分集成環路濾波器，輸出頻率范圍10.94 MHz至1.175 GHz。
• ?輸出配置?：4路可編程輸出（支持LVPECL、LVDS、LVCMOS格式），獨立分頻比（1/2/3/4/5/8/10/12/16/20/24/32）。
• ?輸入靈活性?：雙參考輸入（自動切換優先級）、輔助輸入（支持2-42 MHz晶體）。
• ?低抖動性能?：0.5 ps RMS（10 kHz-20 MHz），相位噪聲低至-130 dBc/Hz（1 MHz偏移）。

?2. 核心功能模塊?

• ?輸入模塊?：智能多路復用器支持自動/手動參考源切換，內置參考分頻器（/1至/8）。
• ?輸出模塊?：兩路獨立通道，每通道支持差分或單端輸出，可配置為LVPECL/LVDS/LVCMOS。
• ?合成器模塊?：雙VCO（1.75-2.356 GHz），可編程環路濾波器，支持外部濾波擴展。
• ?控制接口?：SPI接口配置寄存器，集成EEPROM存儲默認設置。

?3. 典型應用場景?

• ?數據轉換器時鐘?：為ADC/DAC提供低抖動時鐘。
• ?無線基礎設施?：基站時鐘同步。
• ?網絡設備?：交換機和路由器時鐘管理。
• ?醫療/工業設備?：高精度時序控制。

?4. 電氣特性?

• ?電源?：3.0-3.6 V，典型功耗750 mW（全輸出激活）。
• ?溫度范圍?：-40°C至+85°C（工業級）。
• ?封裝?：5×5 mm QFN-32，底部散熱焊盤增強熱性能。

?5. 設計支持?

• ?寄存器配置?：通過3個28位寄存器控制PLL參數、輸出格式及分頻比。
• ?布局建議?：強調電源去耦和熱管理，需將散熱焊盤連接至PCB地平面。

?6. 文檔結構?
包含特性描述、引腳定義、電氣規格、時序要求、寄存器映射及機械封裝信息，適用于硬件工程師進行系統集成。
