引言：于無聲處聽驚雷日常生活中，我們?cè)缫蚜?xí)慣了各種五花八門的快充協議——PD、QC、PPS……它們像一串串神秘的代碼，承諾著“充電五分鐘，通話兩小時”的奇跡。但我們很少會去想，在這場充電速度的競賽背后，真正運籌帷幄的英雄是誰？答案，往往藏在一顆不起眼的芯片里。最近，我偶然得到了一份來自“無錫速芯微電子”的FS213A快充協議芯片的數據手冊（Datasheet）。本以為這只是一份枯燥的技術文檔，堆滿了參數和表格。然而，當我靜下心來仔細閱讀，卻仿佛“于無聲處聽驚雷”，被其中一些看似不起眼卻極為精妙的設計細節深深吸引。它就像一位沉默寡言的大師，用最簡潔的語言，展示了何為優雅的工程藝術。今天，我想與你分享從這份技術文檔中提煉出的6個最令我驚訝、甚至顛覆我部分認知的設計，讓我們一同窺見這方寸之間的廣闊天地。

01、一顆電阻的“魔力”：最簡單的“編程”方式

現代芯片的功能配置，我們通常會想到復雜的固件燒錄或軟件編程。但FS213A給了我第一個驚喜：它用一種近乎“原始”卻無比巧妙的方式解決了這個問題。

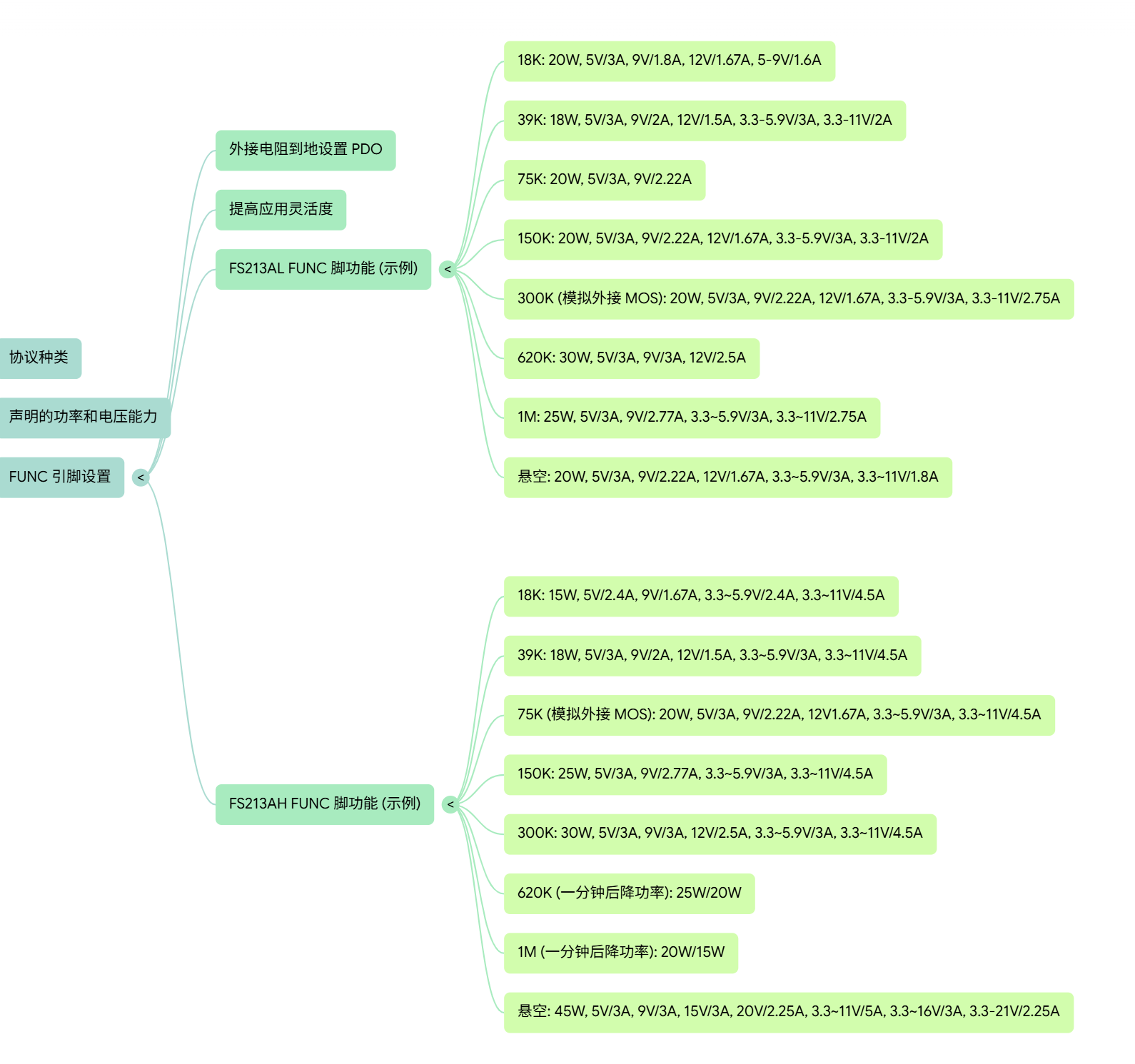

在這顆芯片上，有一個名為FUNC的引腳。它的作用，就是讓工程師通過連接一個不同阻值的普通電阻，來“告訴”芯片它需要支持哪種功率和電壓的組合（即充電協議中的PDO）。

這簡直是一種“魔法”。無需編程器，無需代碼，僅僅用一個最基礎、最廉價的電子元件——電阻，就實現了對芯片功能的靈活配置。

我們來看看具體例子：

·在FS213AL這個型號上（根據數據手冊中的表4），如果你在FUNC引腳上接一個75K的電阻，芯片就會配置為支持20W（5V/3A, 9V/2.22A）的快充。

·如果你換成一個620K的電阻，它則會搖身一變，支持30W的功率（5V/3A, 9V/3A, 12V/2.5A）。

這種設計堪稱優雅與實用的典范。它不僅極大地提高了芯片的應用靈活度，讓制造商可以輕松地用同一顆芯片開發出不同功率的充電器，同時也顯著降低了備貨壓力，生產成本和開發的復雜度。

02、“金剛不壞之身”:超出想象的耐壓能力

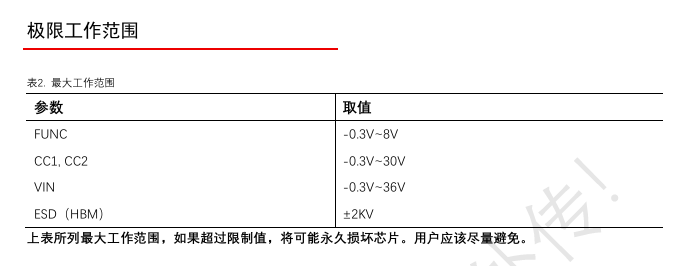

FS213A的封裝是SOT23-6，這意味著它非常小，像一粒芝麻。通常，我們會認為如此小巧的元件必然是脆弱的。但數據手冊的“極限工作范圍”（表2）徹底顛覆了我的這個印象。

手冊明確指出，它的VIN（電源輸入）引腳耐壓高達36V，而負責協議通信的CC1/CC2引腳耐壓也達到了驚人的30V！

詢問速芯微工程師得知，芯片集成了行業最高規格的40V 431，實驗室實測沖擊耐壓可以高達45V。

這意味著什么？這款芯片的正常工作電壓范圍是3.3V到21V，但它卻能承受遠超這個范圍的電壓沖擊。VIN的高耐壓可以抵御電網浪涌，而CC引腳的30V耐壓則蘊含著更深層的考量。在USB-C接口中，CC通信引腳與VBUS電源引腳物理上是相鄰的。一根有缺陷的線纜、液體侵入或是設備故障，都可能導致VBUS上高達21V的電壓直接短路到脆弱的CC引腳上。這30V的耐壓設計，正是為了防范這種常見且極具破壞性的故障模式，是保障充電器長久耐用的關鍵屏障。

在消費者看不見的地方，這種看似“過度”的設計，恰恰是產品穩定耐用的基石。

03、智能的“沖刺”與“巡航”:隱藏的功率調節策略

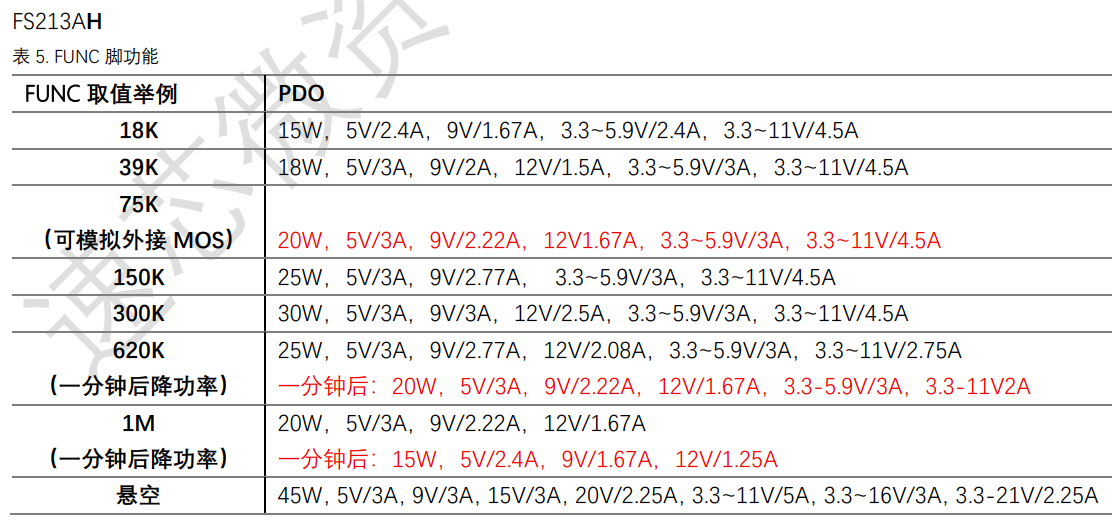

在研究FS213AH型號的功能表（表5）時，我發現了一個更有趣的細節。當FUNC引腳外接620K或1M電阻時，備注欄里寫著一行小字：“一分鐘后降功率”。

這背后隱藏著一種非常智能的功率調節策略。以620K電阻的配置為例：

·沖刺階段：充電開始后的第一分鐘，芯片會以25W的較高功率全速運行。

·巡航階段：一分鐘后，它會自動將功率降低到20W，并保持這個功率繼續充電。

我推測，這是一種精妙的過熱保護和功耗管理機制。它允許充電器在充電初期（手機電量較低時）提供一個極快的充電“沖刺”，讓電量迅速回升；隨后，為了避免長時間高功率運行導致充電器和手機過熱，它又智能地切換到更穩定、更安全的“巡航”模式。這種深思熟慮的設計，完美平衡了充電速度與設備安全。

04、模擬MOS功能帶來的手機性能加持

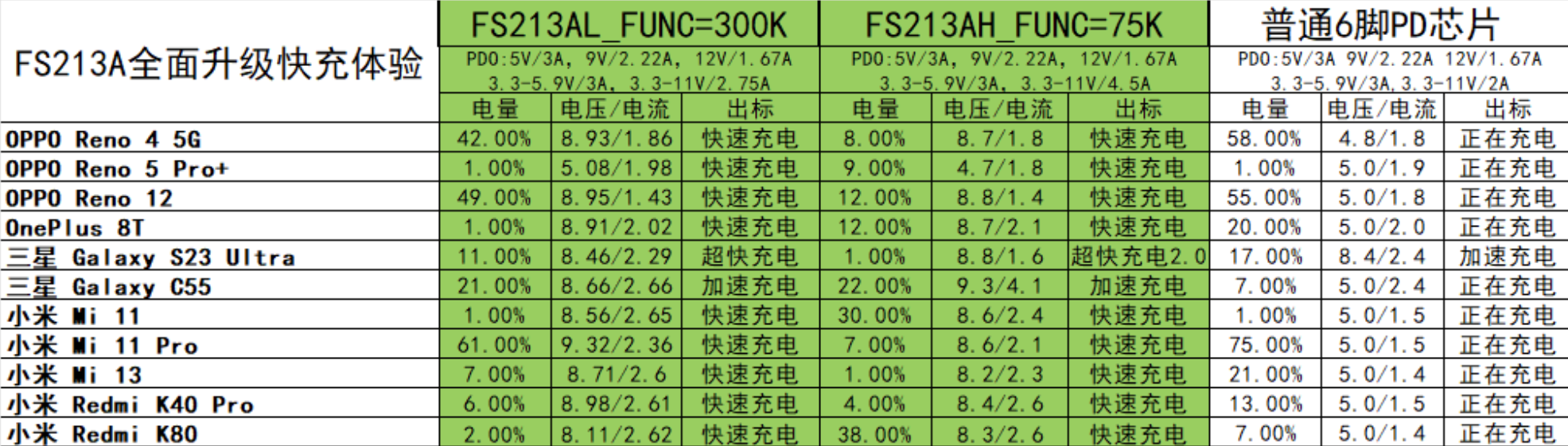

通常，6腳PD無法解決某些手機的快充，以及快充標顯示。但是，F(xiàn)S213A做到了。依賴于強大的模擬MOS功能，只需要搭配有2.5V輸出能力的電源芯片（通常是雙繞組ACDC），可以獲得令人窒息的性能加持。

05、支持最高20V電壓以及強大的discharge功能

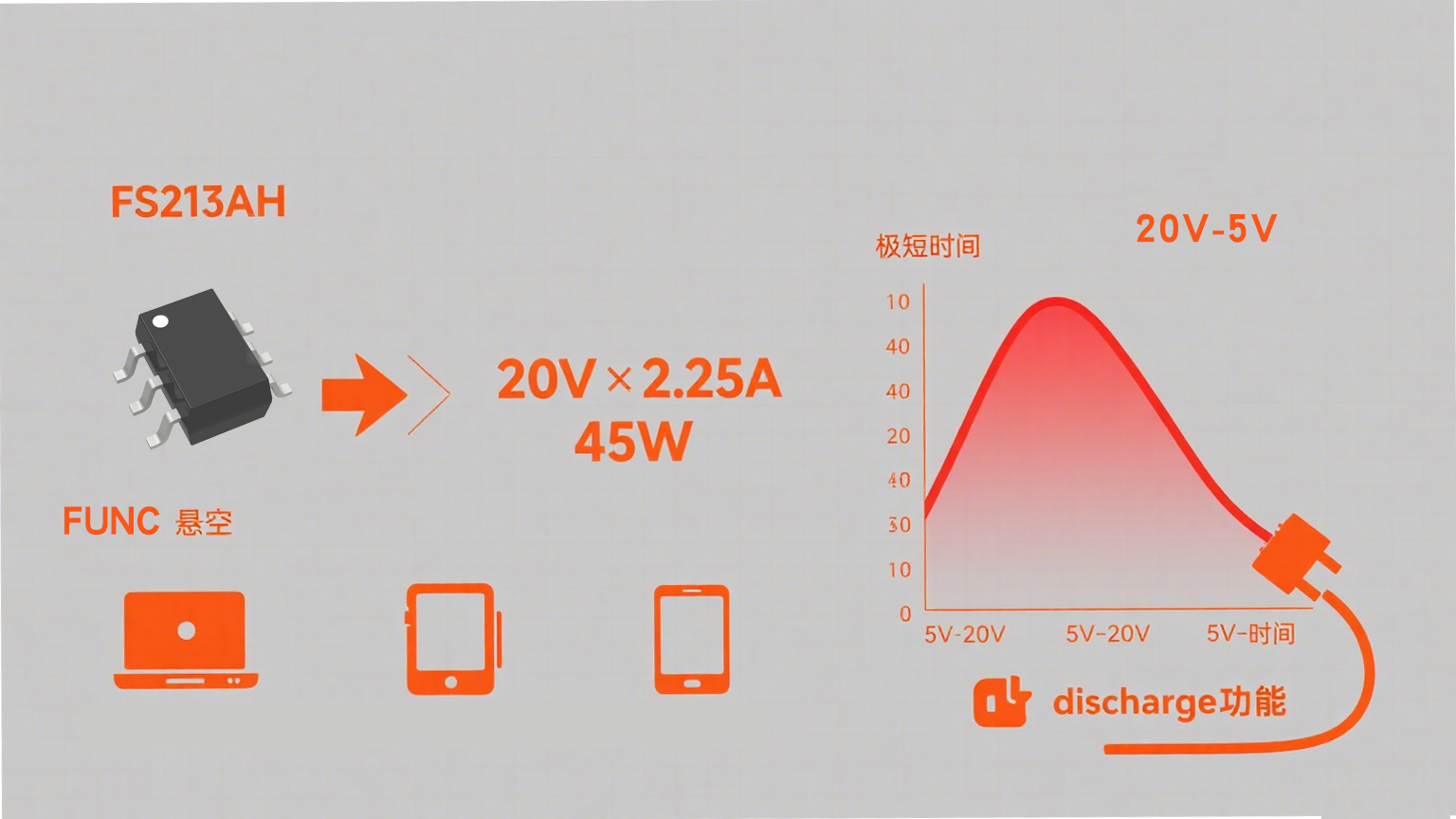

支持 20V 的 PDO 允許更高的功率傳輸。例如，F(xiàn)S213AH 型號在 FUNC 引腳懸空時，支持20V/2.25A 的 PDO，從而實現 45W 的功率輸出。這意味著該芯片可以用于為需要更高功率的設備（如筆記本電腦、平板電腦或支持高功率快充的智能手機）提供快速充電。

強大的discharge功能保障移除高壓設備后，在極短的時間，將輸出電壓從20V調節到5V。

06、L與H之別：一枚芯片，兩種“性格”

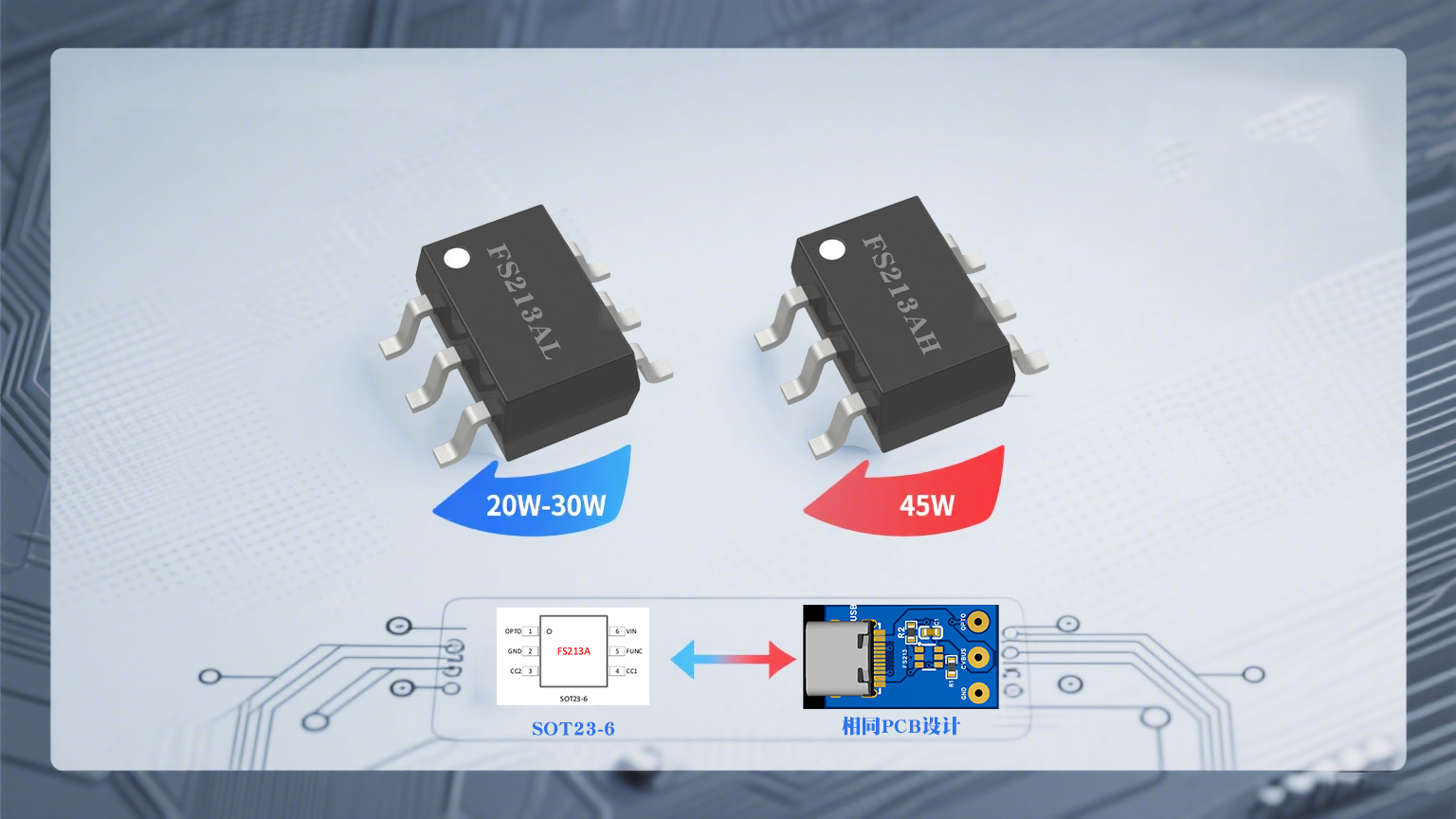

最后，我注意到FS213A并非單一型號，而是分為FS213AL和FS213AH兩個版本。它們擁有完全相同的SOT23-6封裝和引腳定義，從外觀上看一模一樣。

然而，通過對比它們的FUNC引腳功能表（表4和表5），你會發現它們擁有截然不同的“性格”。雖然配置方式相同，但它們所支持的功率組合和最大功率能力卻大相徑庭。FS213AL的配置最高支持到30W，而FS213AH則可以憑借懸空配置達到45W的水平。

這背后體現的是一種精準且成熟的產品策略。FS213AL（L可能代表Low Power）可能主要面向最主流的20W-30W充電器市場，而FS213AH（H可能代表High Power）則瞄準了對功率有更高要求的設備。更妙的是，由于封裝和引腳完全一致，制造商可以用同一套PCB（印刷電路板）設計來生產不同功率、不同價位的充電器，只需更換芯片和FUNC電阻即可。這極大地降低了研發、驗證和庫存管理的成本，是真正從產業鏈角度出發的精明設計。

在如此微觀的芯片層面上進行市場細分，讓我們看到了產品設計的精準和遠見。

結語：細微之處見真章

從一顆電阻的巧妙復用，到不惜余力的耐壓保障，再到隱藏的智能功率策略，這份FS213A數據手冊帶給我的啟發遠不止技術本身。它讓我深刻地體會到，即使是一顆微不足道的芯片，其內部也蘊含著無數工程師的智慧、巧思和對用戶體驗的反復權衡。

這些細節，我們?nèi)粘Ｊ褂脮r(shí)或許永遠無法察覺，但它們卻在背后默默地守護著我們每一次充電的安全與高效。

下次當你為手機插上充電器，享受飛速充電的便利時，是否也會想到，這背后有一顆如此聰明的小小“大腦”在精準地為你調控著一切？
