Texas Instruments LMK1D1212EVM緩沖器評估模塊 (EVM) 設計用于演示LMK1D1212的電氣性能。該評估模塊還可以評估LMK1Dxxxx系列中的其他40引腳器件。Texas Instruments LMK1D1212EVM是經過完全組裝和工廠測試的評估板，允許對器件功能進行全面的驗證。為了獲得最佳性能，該評估板配備了SMA連接器和良好控制的50W阻抗微帶傳輸線路。

數據手冊：*附件：Texas Instruments LMK1D1212EVM緩沖器評估模塊 (EVM)數據手冊.pdf

特性

簡單易用的評估板，用于扇出低相位噪聲時鐘
支持高達2GHz的輸出頻率
簡單、快速的器件配置和設置
控制引腳可通過跳線進行配置
單電源輸入：1.8V、2.5V或3.3V
接受差分或單端輸入時鐘
該評估模塊支持12路差分LVDS輸出

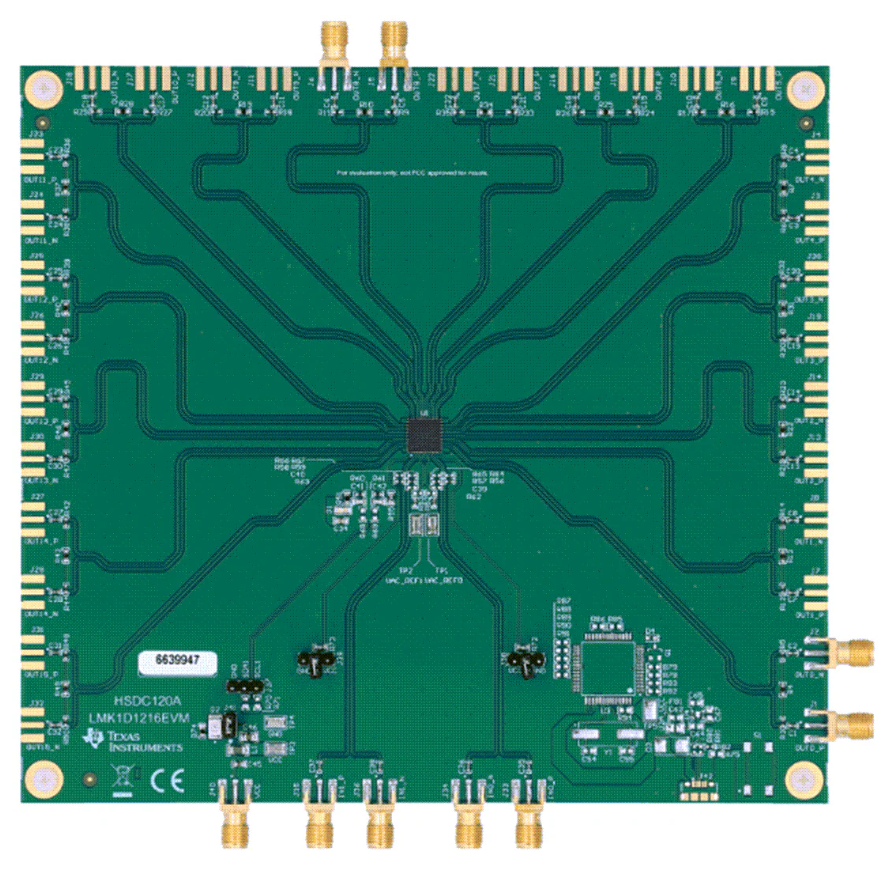

板布局

德州儀器LMK1D1212EVM緩沖器評估模塊技術解析

一、產品概述

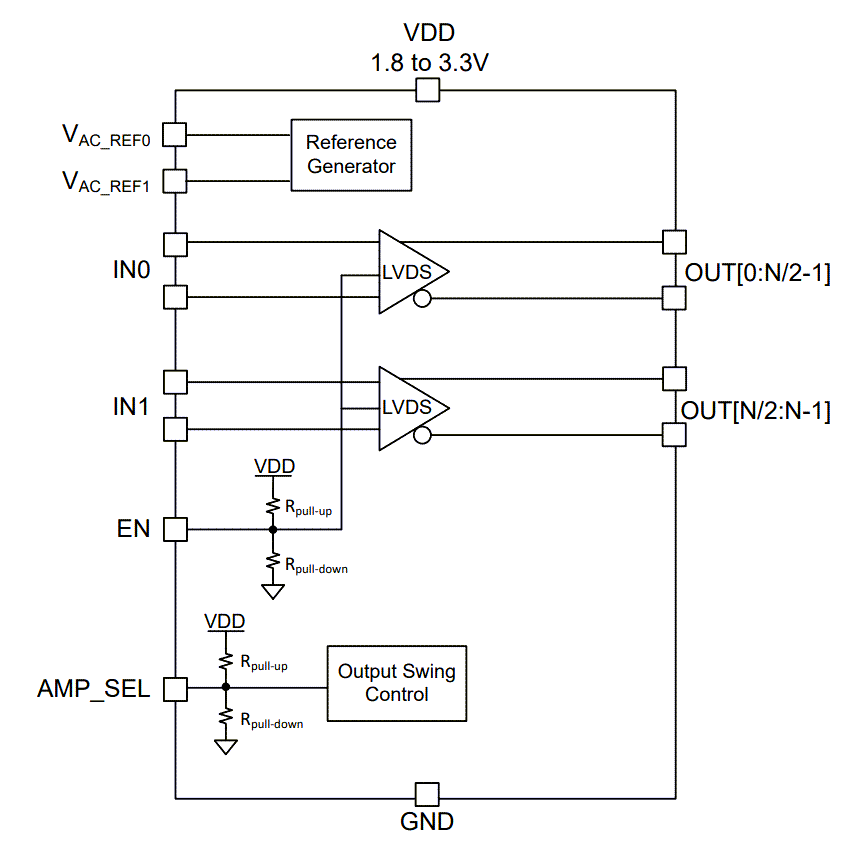

德州儀器(TI)的LMK1D1212EVM是一款高性能LVDS時鐘緩沖器評估模塊，主要用于評估LMK1D1212芯片性能。該模塊具有兩個通用輸入和12個LVDS輸出，支持高達2GHz的輸出頻率。評估板采用50Ω SMA連接器和阻抗控制微帶傳輸線設計，確保最佳信號完整性表現。

二、核心特性

?高性能時鐘緩沖?
- 采用LMK1D1212芯片，提供超低附加抖動
- 支持最高2GHz的差分時鐘輸入
- 12路LVDS輸出，每路均配置100Ω終端電阻
?靈活供電配置?
- 支持1.8V/2.5V/3.3V單電源供電
- 供電范圍1.71V至3.465V寬電壓輸入
- 板上配置去耦電容和鐵氧體磁珠實現電源濾波
?多功能輸入接口?
- 默認支持差分輸入(AC 耦合)
- 通過元件替換可配置為單端輸入
- 內置片上偏置發生器為AC耦合輸入提供共模電壓

三、典型應用配置

1. 差分輸入配置

評估模塊默認配置為差分輸入模式：

通過J3/J4(IN0_P/IN0_N)或J5/J6(IN1_P/IN1_N)SMA接口輸入差分時鐘
輸入選擇通過J10跳線控制：連接IN_SEL到GND選擇IN0，連接VDD選擇IN1
輸入信號經過AC耦合電容進入芯片

2. 單端輸入配置

需修改板上元件實現單端輸入：

根據輸入電平(1.8V/2.5V/3.3V LVCMOS)移除或替換特定電阻
典型配置包括移除偏置電阻(R11/R13)和共模電阻(R15/R16)
對于1.8V LVCMOS輸入，需用0Ω電阻替換C1/C3電容

四、輸出特性

?LVDS輸出配置?
- 默認提供OUT0、OUT3和OUT6三組差分輸出
- 通過J14/J15、J37/J38、J32/J33 SMA接口輸出
- 每組輸出已預裝100Ω終端電阻(R24/R51/R45)
?輸出擴展能力?
- 板上預留全部12路LVDS輸出焊盤
- 可通過焊接額外SMA連接器啟用更多輸出通道
- 輸出信號經過AC耦合傳輸

五、PCB設計特點

?疊層結構?
- 采用高質量FR4材料
- 嚴格的50Ω阻抗控制微帶線設計
- 完整的地平面和電源平面
?信號完整性設計?
- 最短化關鍵信號路徑
- 合理的電源去耦網絡
- 測試點布局便于信號測量

六、應用場景

?高速時鐘分配?
- 適用于通信設備時鐘樹設計
- 測試測量設備時鐘分發
- 數據中心高速互連系統
?原型驗證平臺?
- 快速評估LMK1Dxxxx系列芯片性能
- 時鐘系統設計前期驗證
- 信號完整性測試參考平臺
