這款 28 位 1:2 可配置寄存器緩沖器設計用于 1.7V 至 1.9V VCC操作。每個 DIMM 需要一個設備來驅動多達 18 個 SDRAM 負載,或者每個 DIMM 需要兩個設備來驅動多達 36 個 SDRAM 負載。
除芯片選擇柵極使能 (CSGEN)、控制 (C) 和復位 (RESET) 輸入外,所有輸入均SSTL_18。 它們是 LVCMOS。所有輸出都是邊沿控制電路,針對未端接的DIMM負載進行了優化,符合SSTL_18規格,但漏極開路誤差(QERR)輸出除外。
*附件:74sstub32868.pdf
74SSTUB32868 采用差分時鐘(CLK 和 CLK)供電。數據在 CLK 走高和 CLK 走低的交叉點上記錄。
74SSTUB32868 在奇偶校驗位 (PAR_IN) 輸入端接受來自存儲器控制器的奇偶校驗位,將其與獨立于 DIMM 的 D 輸入(C = 0 時為 D1-D5、D7、D9-D12、D17-D28;C = 1 時為 D1-D12、D17-D20、D22、D24-D28)上接收到的數據進行比較,并指示 漏極開路 QERR 引腳(低電平有效)。約定是偶數奇偶校驗,即有效奇偶校驗定義為 與 DIMM 無關的數據輸入與奇偶校驗輸入位相結合的 1 個數。要計算奇偶校驗,所有與 DIMM 無關的 D 輸入都必須連接到已知的邏輯狀態。
74SSTUB32868 包括奇偶校驗功能。奇偶校驗在應用到的數據輸入后一個周期到達,在設備的PAR_IN輸入上進行檢查。數據注冊后兩個時鐘周期,生成相應的 QERR 信號。
如果發生錯誤并且 QERR 輸出被驅動為低電平,則它將保持低電平鎖存至少兩個時鐘周期或 直到RESET被驅動為低電平。如果發生兩個或多個連續奇偶校驗錯誤,則QERR輸出被驅動為低電平并鎖存為低電平,時鐘持續時間等于奇偶校驗錯誤持續時間,或者直到RESET被驅動為低電平。如果在器件進入低功耗模式(LPM)之前,時鐘周期上發生奇偶校驗錯誤,并且QERR輸出被驅動為低電平,則在LPM持續時間加上兩個時鐘周期內或直到RESET被驅動為低電平。與 DIMM 相關的信號(DCKE0、DCKE1、DODT0、DODT1、DCS0 和 DCS1)不包括在奇偶校驗計算中。
C輸入控制從寄存器A配置(低電平時)到寄存器B配置(高電平時)的引腳配置。正常工作期間不應切換 C 輸入。它應該硬連線到有效的低電平或高電平,以將寄存器配置為所需模式。
在DDR2 RDIMM應用中,RESET被指定為相對于CLK和CLK完全異步的 時鐘。因此,無法保證兩者之間的時間關系。進入復位時,寄存器被清除,數據輸出相對于禁用差分輸入接收器的時間快速驅動為低電平。然而,當復位出來時,寄存器相對于時間迅速激活 啟用差分輸入接收器。只要數據輸入為低電平,并且時鐘在從RESET的低到高轉換到輸入接收器完全使能期間保持穩定,74SSTUB32868的設計就必須確保輸出保持低電平,從而確保輸出上沒有毛刺。
為確保在提供穩定時鐘之前從寄存器獲得定義的輸出,在上電期間必須將RESET保持在低電平狀態。
該器件支持低功耗待機作。當RESET為低電平時,差分輸入接收器為: 禁用和未驅動(浮動)數據、時鐘和基準電壓 (V 裁判 ) 輸入。此外,當RESET為低電平時,所有寄存器都被復位,除QERR外,所有輸出都強制為低電平。LVCMOS RESET和C輸入必須始終保持在有效的邏輯高電平或低電平。
該器件還通過監控系統芯片選擇(DCS0和DCS1)和CSGEN輸入來支持低功耗有源作,并在CSGEN、DCS0和DCS1輸入為高電平時將門控Qn輸出的狀態變化。如果 CSGEN、DCS0 或 DCS1 輸入為低電平,則 Qn 輸出工作正常。此外,如果 DCS0 和 DCS1 輸入均為高電平,則器件將阻止 QERR 輸出發生狀態變化。如果 DCS0 或 DCS1 為低電平,則 QERR 輸出正常工作。RESET輸入優先于DCS0和DCS1控制,當驅動低電平時,Qn輸出為低電平,QERR輸出為高電平。如果芯片選擇控制 不需要功能,則CSGEN輸入可以硬接線到地,在這種情況下,DCS0和DCS1的建立時間要求將與其他D數據輸入相同??刂频凸?模式,則 CSGEN 輸入應上拉至 VCC通過上拉電阻器。
兩個V裁判引腳(A5 和 AB5)在內部連接在一起大約 150 個。但是,只需連接兩個 V 中的一個裁判引腳連接到外部V裁判電源。未使用的 V裁判引腳應以 V 結尾裁判耦合電容器。
特性
- 德州儀器 (TI) Widebus+ ? 系列成員
- 引腳排列優化了 DDR2 DIMM PCB 布局
- 1 對 2 輸出支持堆疊式 DDR2 DIMM
- 每個 DIMM 需要一個設備
- 芯片選擇輸入可控制數據輸出的狀態變化,并最大限度地降低系統功耗
- 輸出邊沿控制電路可最大限度地降低未端接線路中的開關噪聲
- 支持SSTL_18數據輸入
- 差分時鐘(CLK和CLK)輸入
- 支持芯片選擇柵極使能、控制和RESET輸入上的LVCMOS開關電平
- 檢查與 DIMM 無關的數據輸入上的奇偶校驗
- 支持工業溫度范圍(-40°C 至 85°C)
- 重置輸入禁用差分輸入接收器,復位所有寄存器,并強制所有輸出為低電平,QERR除外
- 應用
- DDR2 寄存器 DIMM

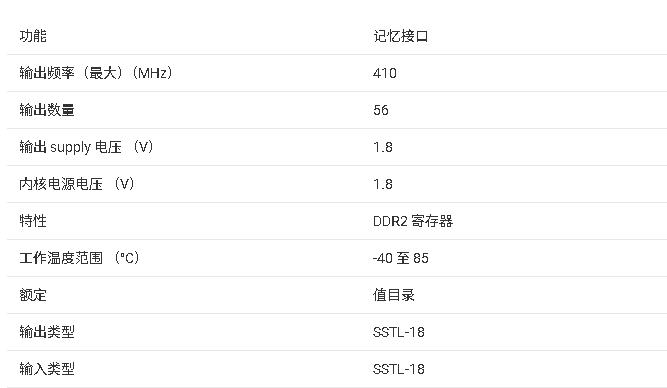

參數
?1. 核心特性?
- 屬于德州儀器Widebus+?系列,專為DDR2寄存式雙列直插內存模塊(RDIMM)設計。
- 采用1:2輸出配置,支持堆疊式DDR2 DIMM布局優化,每個DIMM僅需1片器件即可驅動18個SDRAM負載(2片可驅動36個)。
- 支持SSTL_18數據輸入和LVCMOS控制信號(CSGEN、C、RESET),差分時鐘輸入(CLK/CLK)。
- 集成地址奇偶校驗功能:通過PAR_IN引腳接收控制器奇偶位,與DIMM獨立數據輸入(D1-D28)比對,通過QERR引腳輸出錯誤指示(偶校驗規則)。
?2. 關鍵功能模塊?
- ?低功耗控制?:
- 通過RESET禁用差分接收器并復位寄存器(輸出強制為低,QERR除外)。
- 芯片選擇(DCS0/DCS1)和CSGEN輸入可門控輸出狀態以降低動態功耗。
- ?配置模式?:
- C引腳控制寄存器配置(A模式:C=0;B模式:C=1),影響數據輸入/輸出引腳映射。
- ?時序要求?:
- 最高時鐘頻率410MHz,CLK/CLK上升/下降時間最小1ns。
- 奇偶校驗延遲:數據輸入后2個時鐘周期生成QERR信號。
?3. 電氣參數?
- 工作電壓:1.7V至1.9V(VCC),參考電壓VREF=0.5×VCC。
- 工業級溫度范圍:-40°C至85°C。
- 輸出驅動能力:支持SSTL_18規范(除開漏QERR引腳)。
?4. 封裝與訂購信息?
- 封裝:176引腳TFBGA-ZRH(型號74SSTUB32868ZRHR)。
- 頂部標記:SB868,符合RoHS標準,MSL3級濕度敏感等級。
?5. 應用場景?
- 主要用于DDR2 RDIMM,優化信號完整性和功耗,適用于高密度內存系統設計。
-
