應用場景

ASCM5E系列智能塑殼斷路器，適用于交流50HZ，額定電壓400V，額定電流50至630A的三相四線中性點直接接地配電系統。

產品采用高性能微處理器，實時進行信號處理和智能控制，實時監測電流、電壓、功率、電能、端子溫度等電氣參數，具有過載、短路、欠壓、過壓、失壓、缺相、超溫等保護功能、支持遠程分合閘，定時分合閘，自動重合閘等控制功能，標配Modbus通訊協議，該系列產品廣泛適用于工業、商業、民用、光伏并網柜等對供電連續性和安全性要求較高的場所。

產品圖片

主要功能特點

采用高性能32位ARM微處理器，實時進行信號處理和智能控制。

液晶中/英文顯示，人機界面友好，操作簡便。

長延時長延時、短延時和瞬時三段保護，采用電子式脫扣，與電源電壓無關。

具有高分?jǐn)嗄芰?，保證線路短路保護的可靠性。

過壓保護，欠壓保護，缺相保護,缺零保護。

三相電源電壓、負荷電流實時顯示。

保護功能及參數可在線設置修改。

跳閘類型(閉鎖、短路、過載、欠壓、過壓、失壓、缺相、斷零等)識別、顯示，并可存儲、查詢、刪除。

支持遙信、遙測、遙控、遙調四遙功能。

HPLC可拔插模塊及微功率藍牙無線通訊。

0.05ln-1.2ln計量可達0.5s級。

有功功率、無功功率、視在功率、功率因數等參數實時測量。

三相有功電量累計。

時控、費控等模式可選，應用更佳靈活。

支持DL/T645協議及Modbus協議，并自動識別。

進出線端接線排溫度實時監控(選配)。

支持在線遠程升級，便于維護升級精度等級。

電流、電壓精度最高可達0.5s級；有功、無功精度最高可達1級。

支持有功需量超限、無功需量超限、電流突變事件、斷流、電壓諧波含量、電流諧波含量、電壓波形失真度、電流波形失真度，孤島保護。

采用高性能32位ARM微處理器，實時進行信號處理和智能控制。

具有被動式孤島保護。

具有端子及觸頭過溫度保護。

具有發電質量監測與保護。

具有發電電流三相不平衡監測與保護。

具備特征電流物理拓?fù)渥宰R(shí)別。

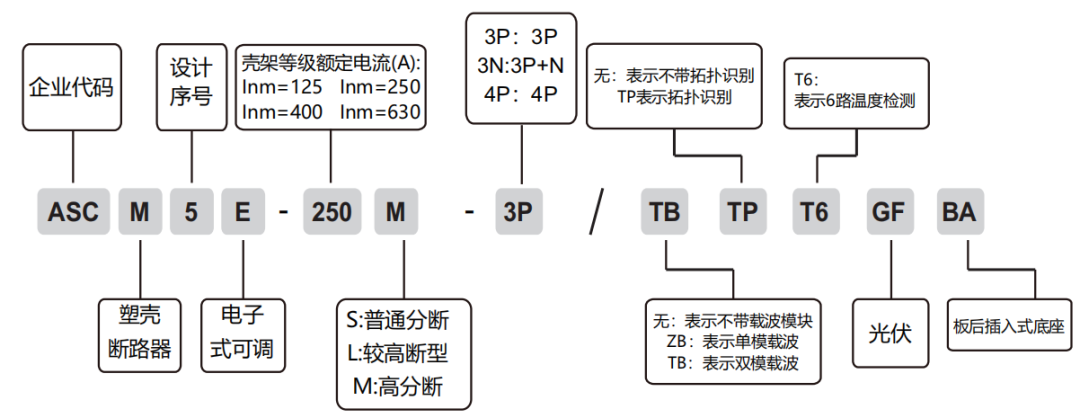

產品型號及含義

??

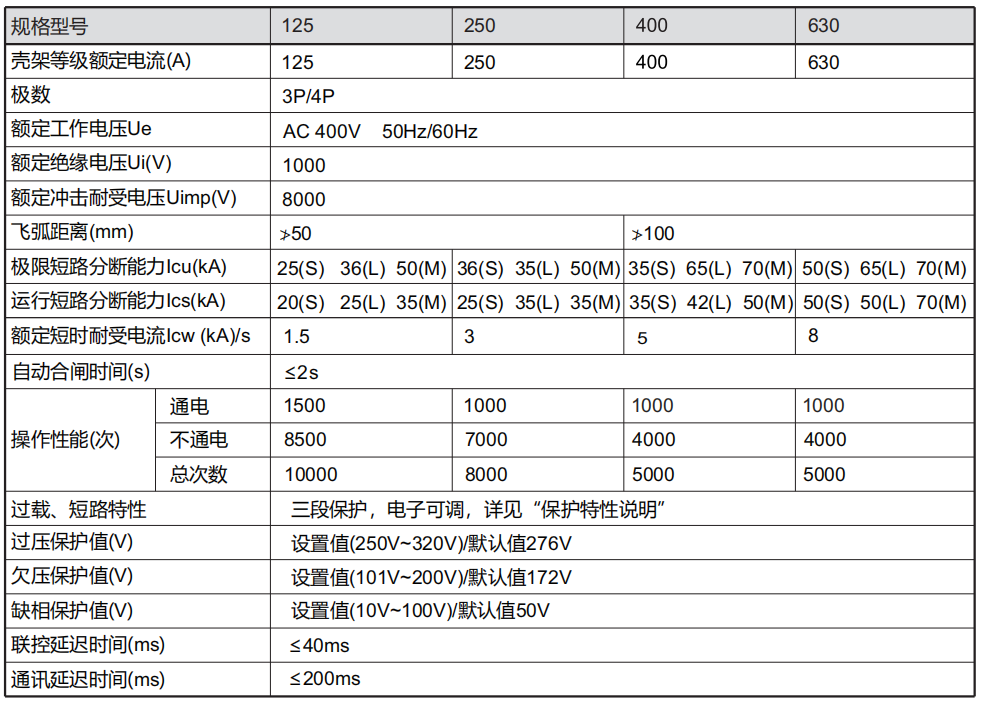

主要技術參數

??

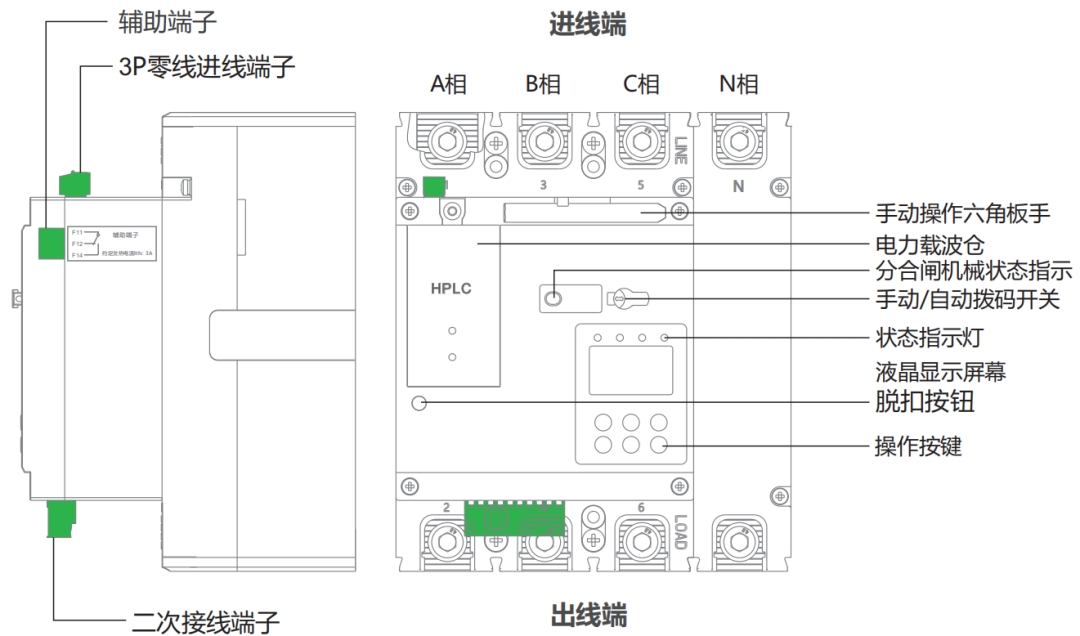

接線說明

??
