?CDCL1810高性能時鐘分配器技術文檔總結

科技綠洲 ? 2025-09-19 11:12 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

CDCL1810 是一款高性能時鐘分配器???a target="_blank">編程分頻器 P0 和 P1,對輸出頻率與輸入頻率的比值具有很高的靈活性: F = F /P,其中:P (P0,P1) = 1, 2, 4, 5, 8, 10, 16, 20, 32, 40, 80.

該CDCL1810支持一個差分LVDS時鐘輸入和總共10個差分 CML 輸出。如果 CML 輸出是交流耦合的,則與 LVDS 接收器兼容。
*附件:cdcl1810.pdf

通過仔細觀察輸入電壓擺幅和共模電壓限制,該 CDCL1810可以支持單端時鐘輸入,如引腳配置和功能中所述。

所有器件設置均可通過SDA/SCL串行雙線接口進行編程。 串行接口僅容限為 1.8V。

一個輸出組相對于另一個輸出組的相位可以通過 SDA/SCL 進行調整 接口。對于 5 的倍數的分頻后比 (P0、P1),相位總數 調整步驟 (η) 等于除以 5。為 后除比(P0、P1)不是5的倍數,則總步數(η)與后除比相同。相位調整步長 (ΔΦ) 時間單位為: ΔΦ = 1/(n × F ),其中 F是相應的輸出頻率。

該器件在 1.8V 電源環境中工作,其特性是工作溫度范圍為 –40°C 至 +85°C。 該CDCL1810采用 48 引腳 VQFN (RGZ) 封裝。

特性

  • 1.8V 單電源
  • 具有 10 個輸出的
    高性能時鐘分配器
  • 低輸入輸出附加抖動:
    低至 10fs RMS
  • 輸出組相位調整
  • 低壓差分信號 (LVDS)
    輸入,100 Ω差分片上
    終端,頻率高達 650 MHz
  • 差分電流模式邏輯 (CML)
    輸出,50 Ω單端片上
    端接,頻率高達 650 MHz
  • 兩組,每組五個輸出,每個
    輸出具有獨立的頻分比
  • 輸出頻率以 1、2、4、5、8、10、16、20、
    32、40 和 80 的分壓
    比導出
  • 符合 ANSI TIA/EIA-644-A-2001 LVDS
    標準要求
  • 功耗:410 mW(典型值)
  • 每個輸出
    的輸出使能控制和自動輸出同步
  • SDA/SCL 設備管理接口
  • 48引腳VQFN (RGZ)封裝
  • 工業溫度范圍:
    –40°C 至 +85°C
    參數

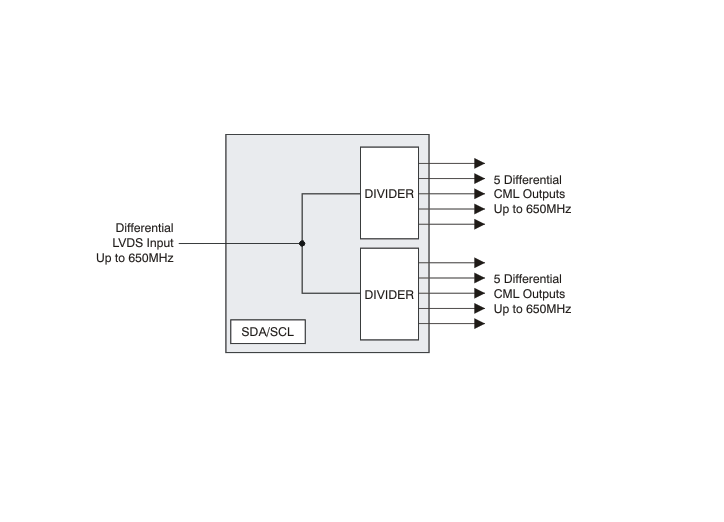

    方框圖

?1. 核心功能?
CDCL1810是德州儀器(TI)推出的1.8V供電、10路輸出的高性能時鐘分配器,主要特點包括:

  • ?低抖動性能?:輸入至輸出附加抖動低至10fs RMS。
  • ?靈活分頻?:支持11種分頻比(1/2/4/5/8/10/16/20/32/40/80),輸出頻率公式為FOUT = FIN/P。
  • ?相位調整?:兩組輸出(每組5路)支持獨立相位調整,步長ΔΦ=1/(n×FOUT)。
  • ?接口兼容性?:
    • 輸入:LVDS(帶100Ω片上終端,支持650MHz)。
    • 輸出:CML(兼容LVDS接收器,需AC耦合)。

?2. 關鍵參數?

  • ?電氣特性?:
    • 工作電壓:1.7V–1.9V(模擬/數字電源)。
    • 功耗:典型值410mW(全輸出啟用)。
    • 溫度范圍:-40°C至+85°C。
  • ?時序性能?:
    • 輸出偏移(Skew):64ps(30.72MHz下)。
    • 上升/下降時間:20%-80%范圍≤280ps。

?3. 應用場景?

  • 高速串行接口(SERDES)時鐘分配。
  • 1G/10G以太網、PCIe、SATA、SONET等協議的參考時鐘分發。
  • DSP系統的時鐘同步(如TI Keystone系列)。

?4. 編程與控制?

  • ?SDA/SCL接口?:支持400kbps I2C協議,通過7位地址(11010XX)配置分頻比、相位及輸出使能。
  • ?寄存器映射?:6個字節控制輸出分組、分頻比、相位及電源模式。

?5. 封裝與布局?

  • ?封裝?:48引腳VQFN(7mm×7mm),需將散熱焊盤接地以?xún)?yōu)化性能。
  • ?布局建議?:
    • 縮短電源去耦電容路徑,優先使用0201封裝電容。
    • 差分信號走線需保持對稱,減少串?dāng)_。
