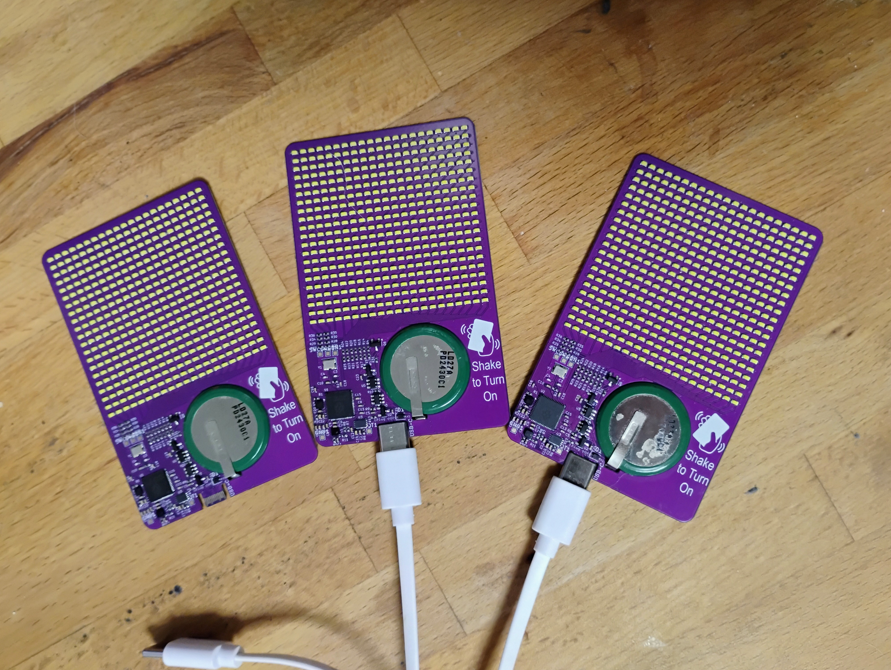

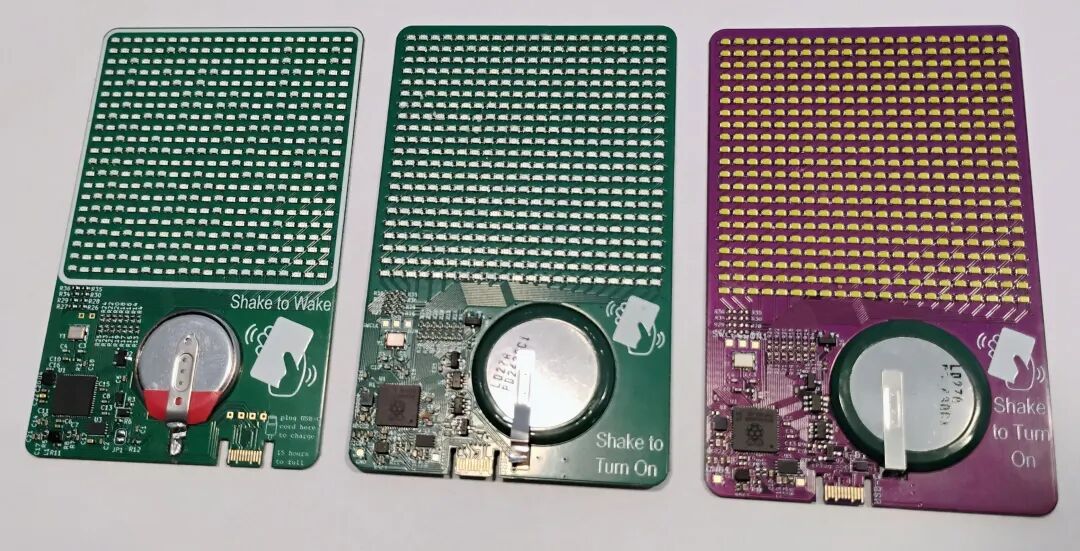

倉庫包含 flip-card 項目的所有相關文件。這是一個可以運行流體隱式粒子（FLIP）模擬的名片項目。

• PCB 設計文件位于 “kicad-pcb” 文件夾中。

• flip-card 項目的靈感來源于 mitxela 的流體模擬吊墜項目：https://mitxela.com/projects/fluid-pendant

• 流體模擬的邏輯包含在一個獨立的 crate (代碼包) 中，位于 “fluid_sim_crate” 文件夾內。這部分是基于 Matthias Müller (https://github.com/matthias-research) 的工作，以及他在其 YouTube 頻道 “Ten Minute Physics” 上的精彩演示。

• 項目中一個比較難實現的功能是可充電電池。我從 cnlohr 的 tiny touch lcd 項目https://github.com/cnlohr/ch32v003_3digit_lcd_usb/中找到了一個板邊 USB-C 接口的設計方案。

• “sim_display” 文件夾中也提供了一個WASM 模擬器，我用它來調試模擬中出現的問題。

• 在rp2350 芯片上運行的流體模擬實現代碼位于 “flip-card_firmware” 文件夾中。

fluid_sim_crate 文件夾中的代碼實現了一種名為FLIP (Fluid Implicit Particle)的混合流體仿真算法。FLIP 算法結合了兩種主要的流體仿真方法：

1. 歐拉方法（Eulerian Method）: 在一個固定的網格（Grid）上描述流體的屬性，如速度、壓力等。這在處理壓力和不可壓縮性時非常高效。

2. 拉格朗日方法（Lagrangian Method）: 通過追蹤大量粒子（Particles）來描述流體的運動。這能非常有效地處理對流（advection）項，防止數值耗散，并能自然地追蹤流體的表面。

FLIP 算法的核心思想是：用粒子來攜帶速度等信息并進行對流，然后將粒子的信息傳遞到網格上，在網格上求解壓力和強制不可壓縮性，最后再將網格上更新后的速度信息傳遞回粒子。這種結合方式取長補短，既能獲得清晰的流體表面，又能高效地求解壓力。

代碼被封裝在FluidSimulation模塊中，主要包含了FlipFluid結構體（算法核心）和Scene結構體（用于管理和控制仿真）。

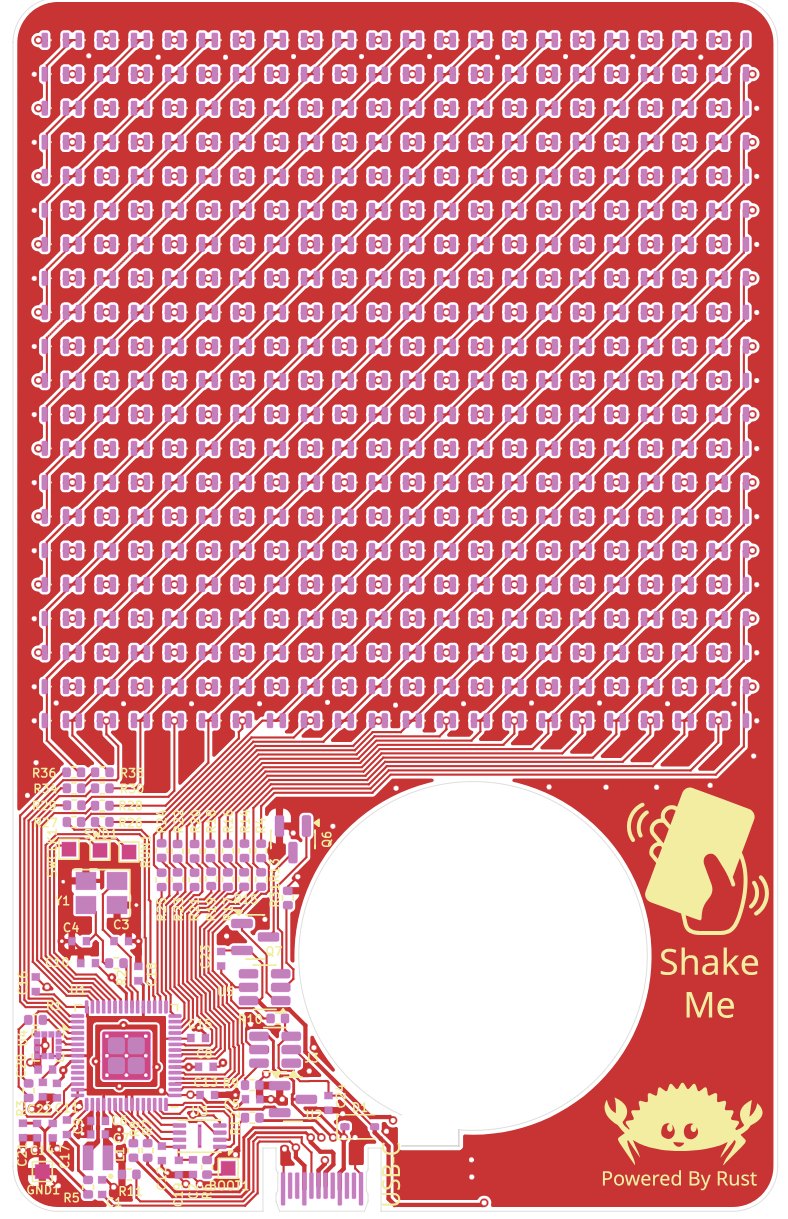

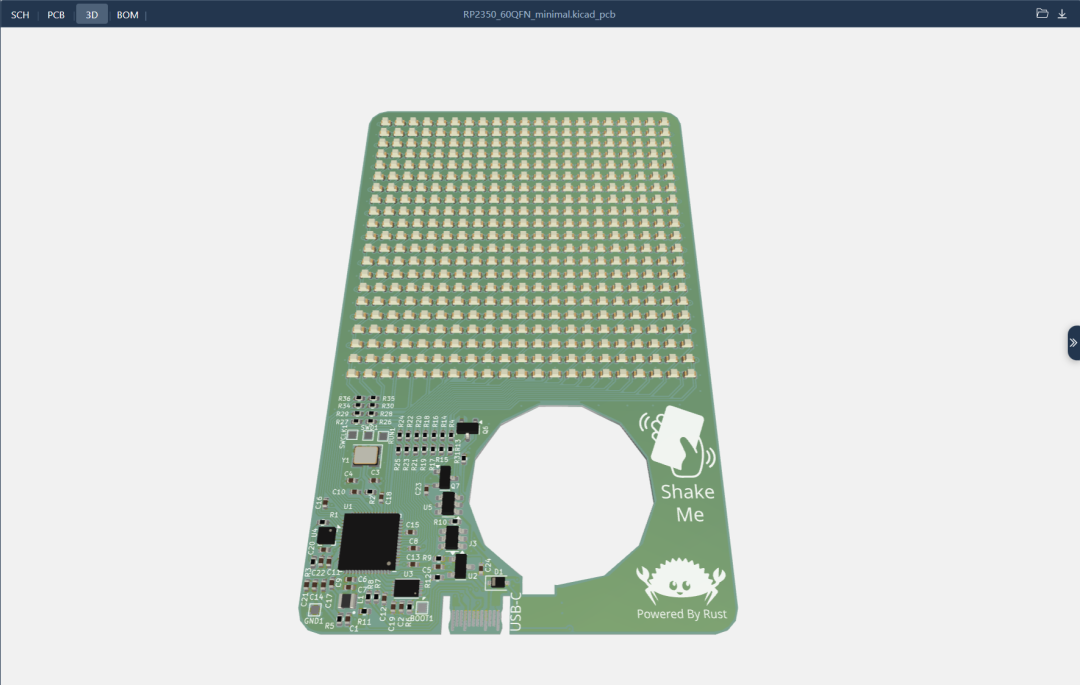

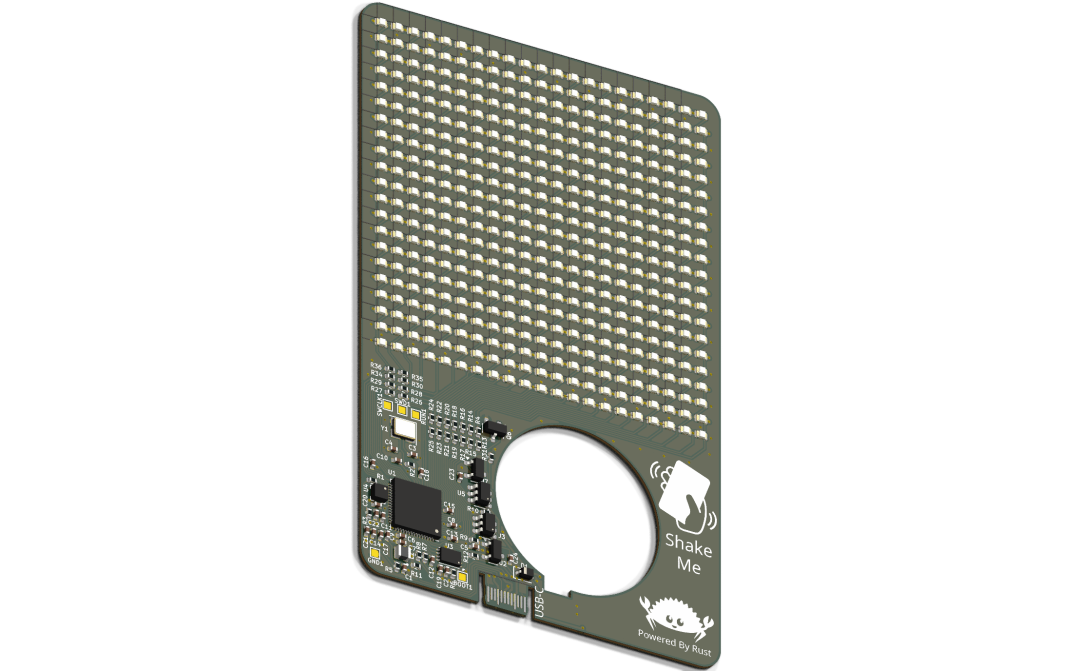

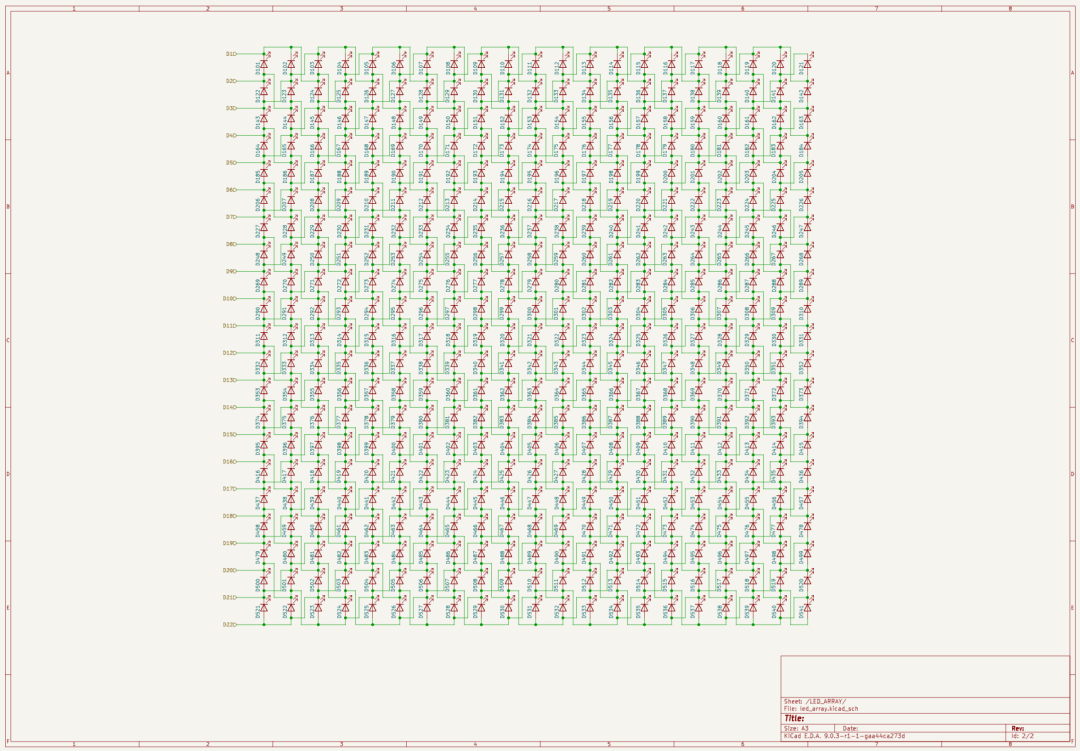

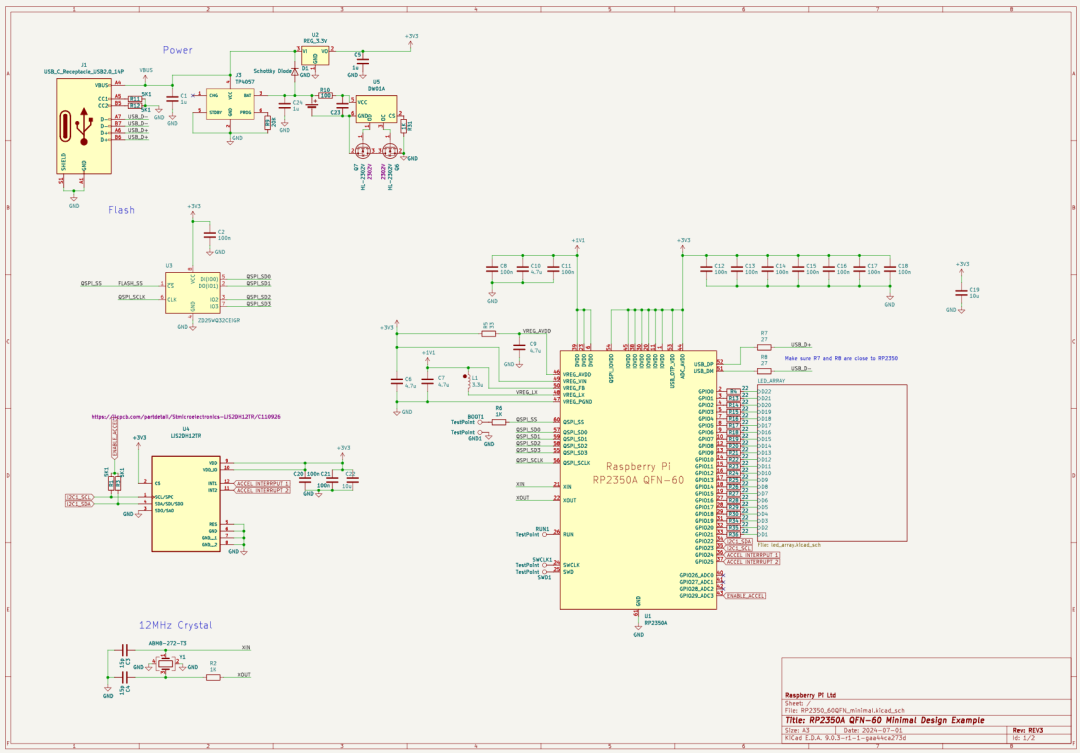

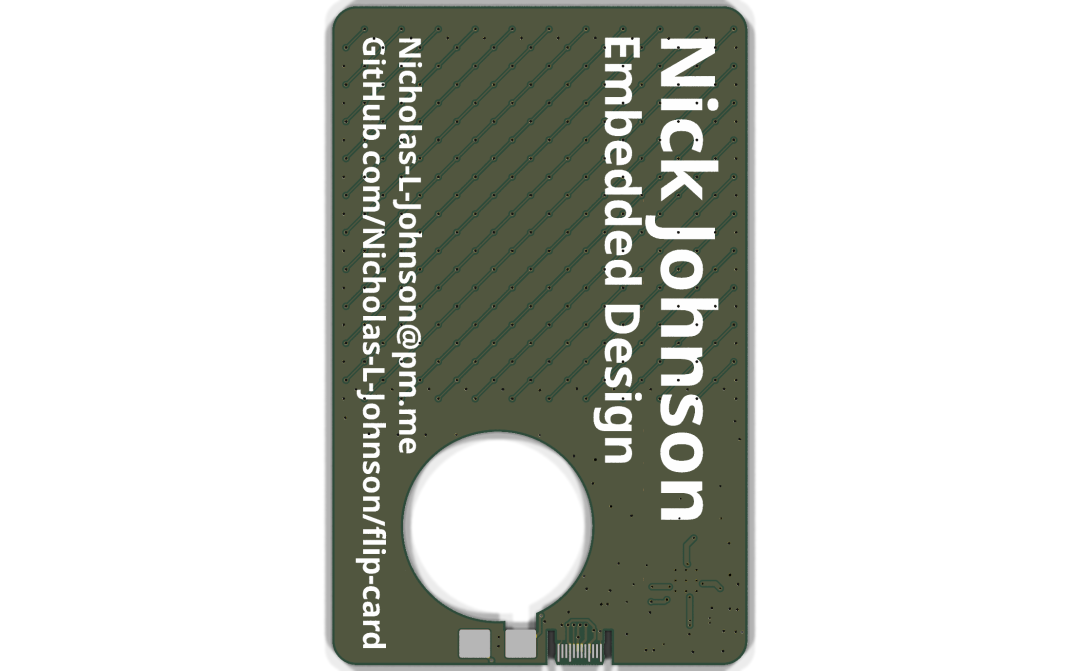

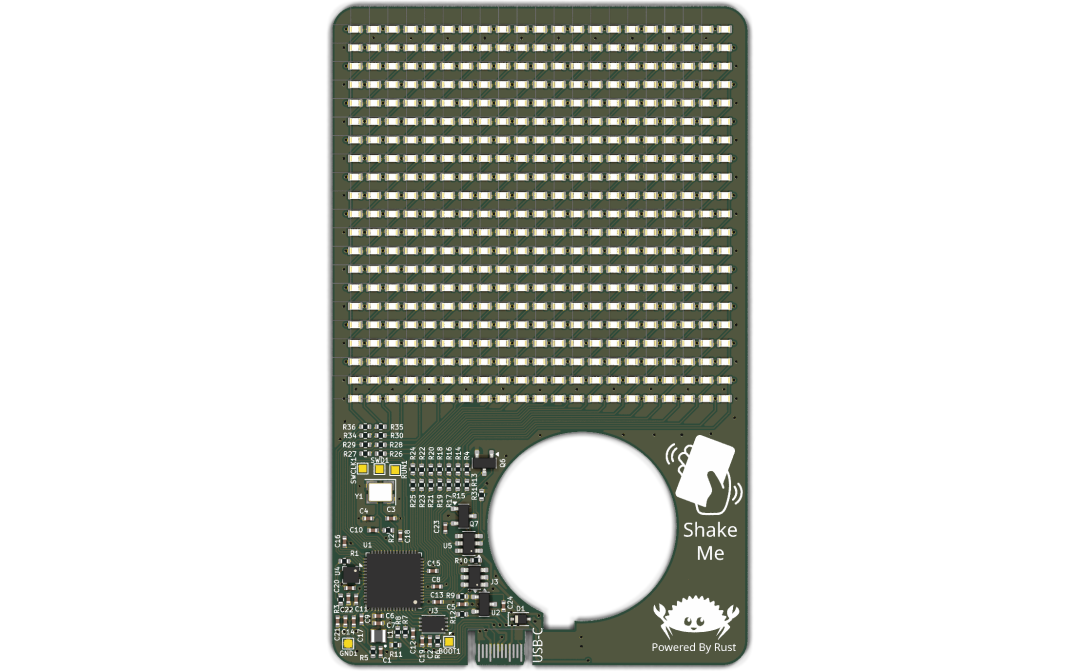

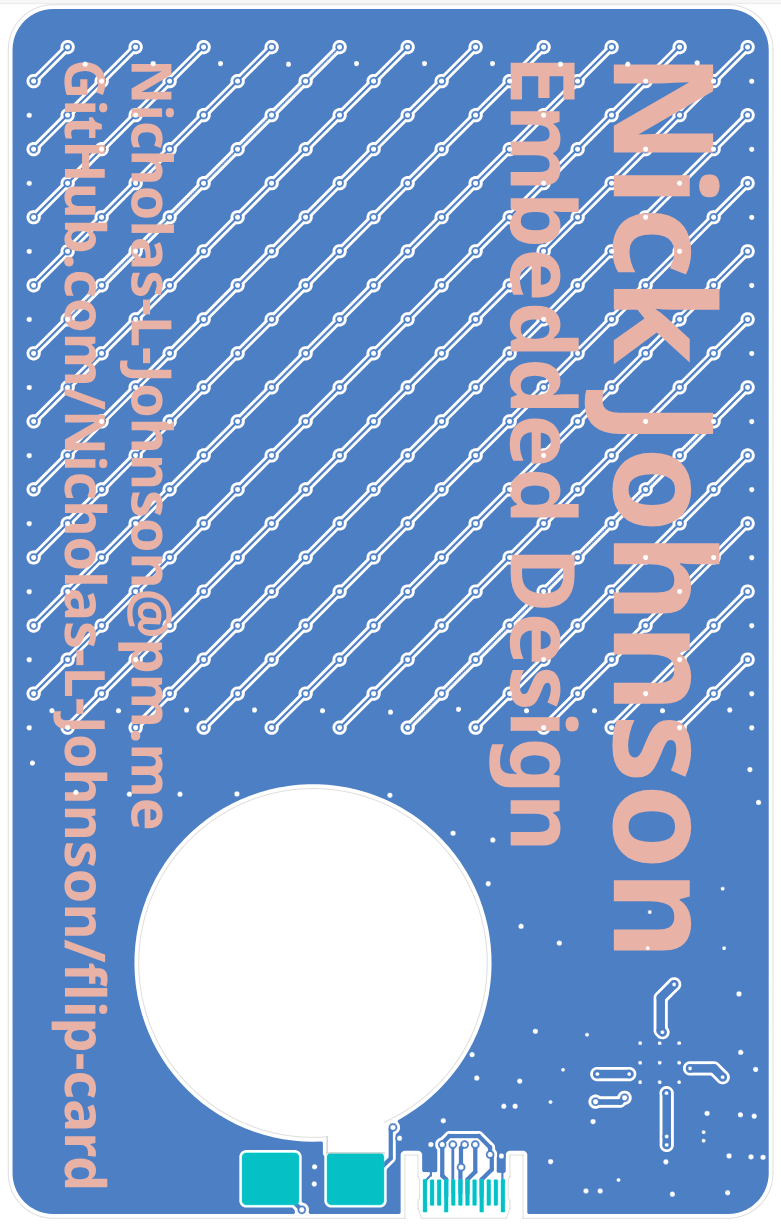

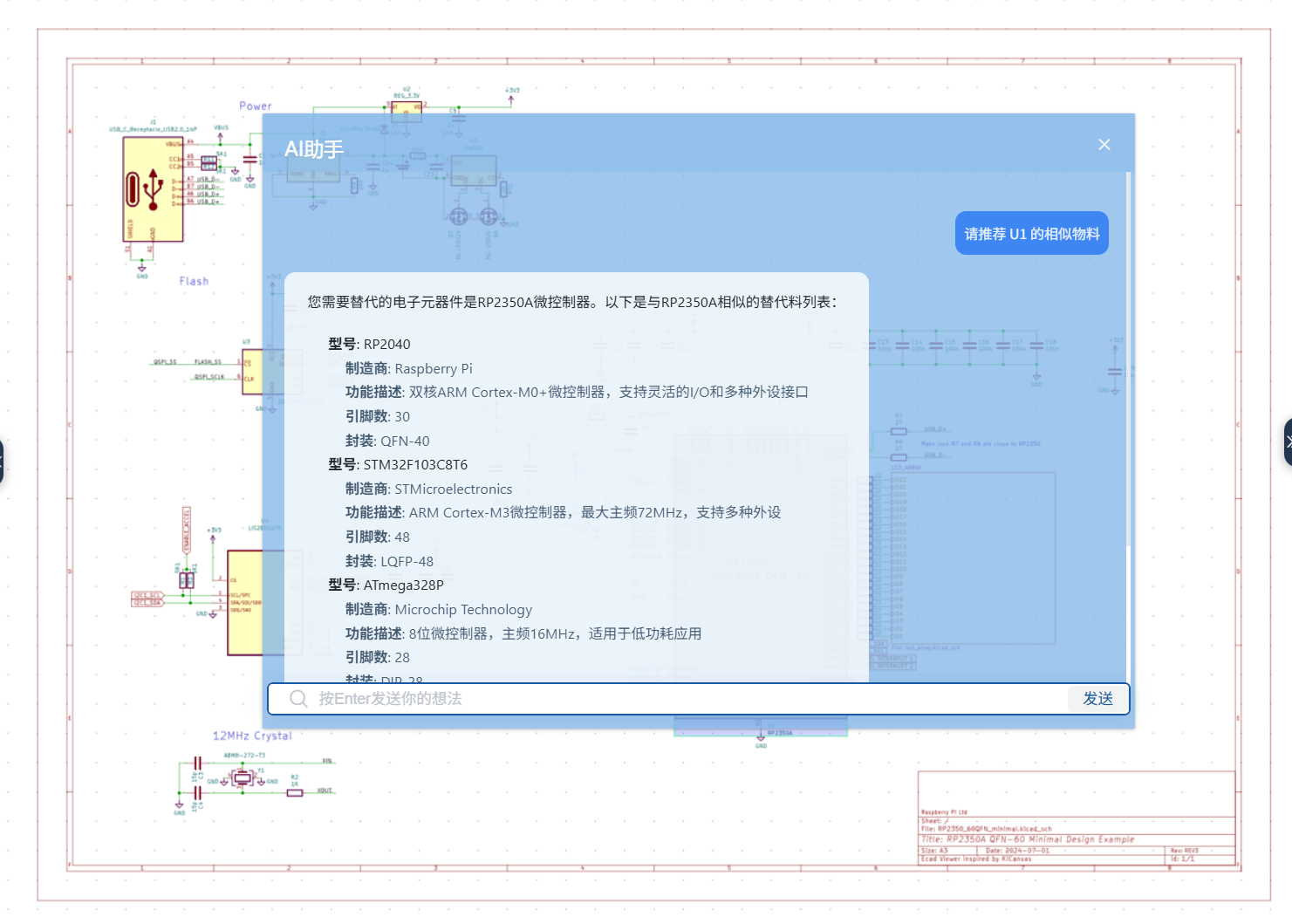

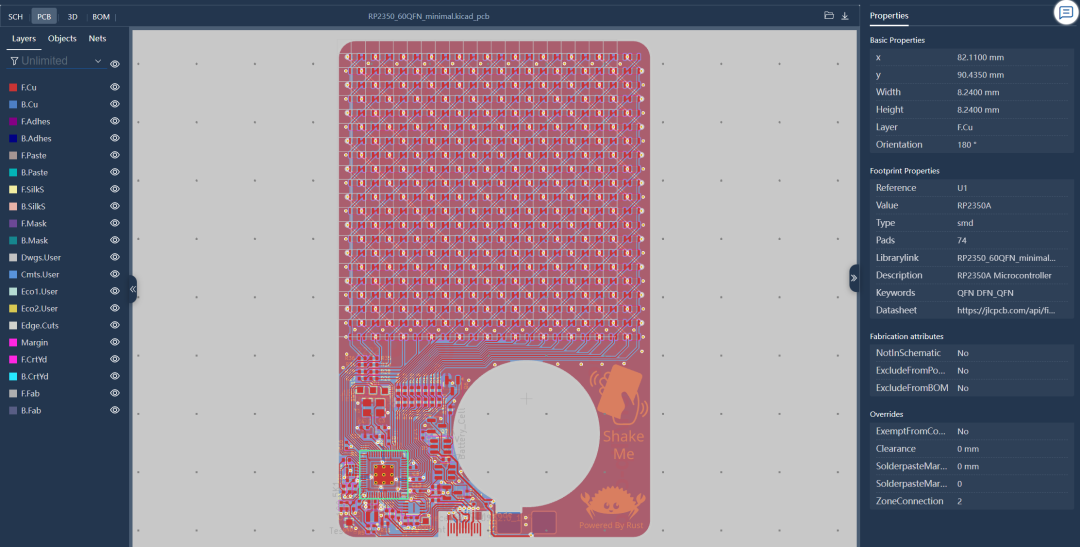

原理圖 & PCB
