LMX243x 器件采用專有的數字相位鎖環技術，可生成 非常穩定、低噪聲的控制信號，適用于RF和IF壓控振蕩器。射頻 IF頻率合成器包括一個兩電平可編程電荷泵。RF 和 IF PLL 都具有 專用快速鎖定電路，集成超時計數器，只需一個字 寫入以通電或更改頻率。
*附件：lmx2433.pdf

LMX243x 器件是集成了 雙模預分頻器。5 GHz LMX2434 RF 可選擇 32/33 或 16/17 預分頻比 合成器。LMX2430和LMX2433 RF 均可選擇 8/9 或 16/17 預分頻比 合成。IF 電路包含一個 8/9 或 16/17 預分頻器。

串行數據通過三線接口（DATA、LE、CLK）傳輸?shù)皆O(shè)備。 低壓邏輯接口允許直接連接到1.8V器件。電源電壓從 2.25 起 支持 V 至 2.75 V。

特性

• 低電流消耗
  • LMX2430 （RF/IF）：2.8 mA/ 1.4 mA
  • LMX2433 （RF/IF）：3.2 mA/ 2 mA
  • LMX2434 （RF/IF）：4.6 mA/ 2.4 mA
• 2.25V 至 2.75V 工作電壓
• 同步/異步斷電
• 多種 PLL 選項：
  • LMX2430 （RF/IF）：3 GHz /0.8 GHz
  • LMX2433 （RF/IF）：3.6 GHz /1.7 GHz
  • LMX2434 （RF/IF）：5 GHz /2.5 GHz
• 可編程電荷泵電流電平
  • RF 和 IF：1 或 4 mA
• 帶集成超時計數器的快速鎖
• 數字濾波鎖檢測輸出
• 模擬鎖檢測（推挽/漏極開路）
• 1.8V MICROWIRE邏輯接口

參數

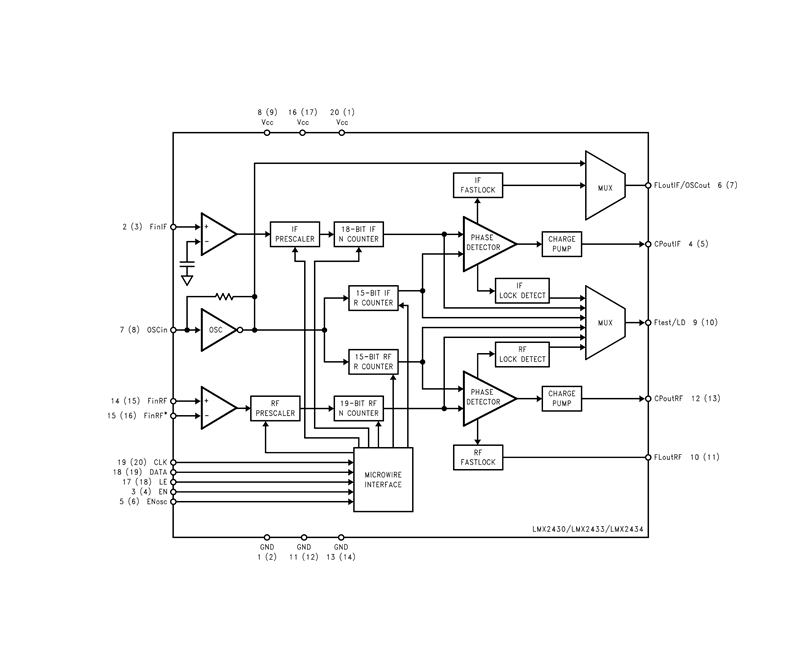

方框圖

1. 產品概述?
LMX2430/LMX2433/LMX2434是德州儀器（TI）推出的PLLatinum?系列雙高頻合成器芯片，專為射頻（RF）個人通信設備設計。核心特點包括：

• ?低功耗?：工作電流范圍1.4–6.2 mA（依型號和模式不同）。
• ?寬電壓支持?：2.25V至2.75V供電。
• ?高頻性能?：支持RF合成頻率最高5 GHz（LMX2434），IF合成頻率最高2.5 GHz。
• ?靈活配置?：可編程電荷泵電流（1/4 mA）、多模分頻器（如8/9、16/17、32/33）及快速鎖定功能。

?2. 關鍵特性?

• ?雙PLL架構?：獨立RF和IF鎖相環，支持同步/異步工作模式。
• ?接口兼容性?：1.8V MICROWIRE串行控制接口。
• ?檢測功能?：數字濾波鎖定檢測、模擬鎖定檢測（推挽/開漏輸出）。
• ?封裝選項?：20引腳ULGA（3.5×3.5 mm）和TSSOP（6.5×4.4 mm）。

?3. 典型應用?

• 移動手機
• 無線數據終端
• 有線電視調諧器

?4. 技術細節?

• ?電荷泵性能?：輸出電流精度±10%（典型值），支持三態模式。
• ?相位噪聲?：RF合成器在10 kHz偏移處典型值為-90.3 dBc/Hz（LMX2430）。
• ?輸入靈敏度?：FinRF引腳支持-15 dBm至0 dBm輸入功率范圍。

?5. 設計支持?
文檔包含完整的測試配置（如電荷泵電流、輸入阻抗測量方法）、寄存器映射說明及典型應用電路（如VCO驅動和環路濾波設計）。
