“對于每一位電子設計師來說，提供干凈、穩定的電源是項目成功的基石。低壓差穩壓器（LDO）是電源設計工具箱中最基礎、最常見的元件之一。它們看似簡單，但許多工程師對其工作原理和實際應用中的關鍵細節存在誤解，這些誤解往往會導致設計失敗。”

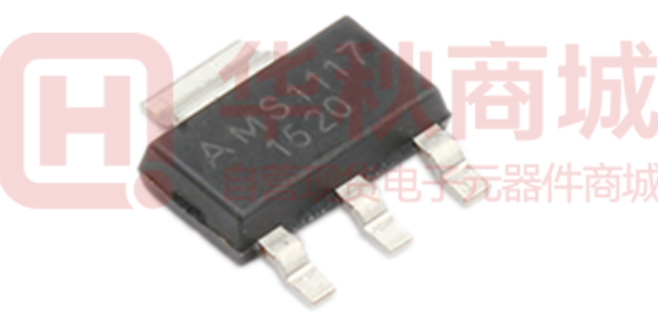

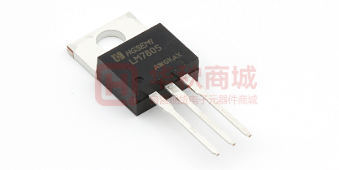

先澄清一個基礎的概念：LDO 是線性穩壓電源的一種，但不是所有線性穩壓電源都是 LDO。兩者都是通過反饋控制環路來實現穩壓的。通過采樣輸出電壓，與一個精密的基準電壓進行比較、放大后，控制調整管（相當于一個可變電阻）的導通程度，從而消耗掉多余的壓差（以熱量形式散失），最終達到穩定輸出電壓的目的。兩者的區別是傳統線性穩壓電壓對輸入、輸出的壓差要求較高（通常2~3V以上），而 LDO 的壓差很低（如0.1V~0.6V）。舉例來說，典型的線性穩壓器就是我們平時常用的 78xx 系列，比如 LM7805、LM7812；而比較常用的 LDO 如 AMS1117。

LDO 工作原理

LDO 的基本工作原理非常直接：它通過將多余的能量以熱量的形式耗散掉，從而將較高的輸入電壓轉換為較低的輸出電壓。你可以將其內部的串聯調整元件（series pass element）粗略地想象成一個可變電阻器。這個“電阻”的阻值是由一個內部閉環反饋電路動態控制的，該電路由一個運算放大器和一個精密電壓基準源組成，它們持續地調整調整元件，以維持穩定的輸出電壓。

其功耗的計算公式簡單明了：

耗散功率 = (輸入電壓 - 輸出電壓) * 輸出電流

需要記住的是，耗散功率與平均電流成正比。

舉一個具體的例子：如果我們將 9V 的輸入電壓轉換為 3.3V 輸出，并為負載提供 100mA 的電流，那么 LDO 自身將耗散掉大約 0.6 瓦的功率。對于一個微小的電子元件來說，這已經是非常顯著的熱量了。

需要強調的是，這種低效率并非 LDO 的設計缺陷，而是其實現電壓調節的核心機制。這與開關穩壓器通過高頻開關來高效轉換能量的方式形成了鮮明對比。

通過封裝散熱

由于 LDO 通過發熱來工作，其物理封裝在熱管理中扮演著重要的角色。封裝不僅僅是為了保護內部芯片，更是一個關鍵的散熱組件。

以兩種常見的封裝為例：SOT-23-5 和 DFN-8。它們的熱阻特性差異巨大：

• SOT-23-5：每耗散一瓦功率，溫度會升高191°C，因?yàn)樗鼛缀鯖](méi)有額外的金屬質量來散熱，焊盤也非常小。

• DFN-8：每耗散一瓦功率，溫度僅升高59°C

DFN 封裝之所以表現優越，是因?yàn)槠涞撞坑幸粋€(gè)中心裸露散熱焊盤（exposed thermal pad，也叫 EP）。設計師可以將這個焊盤焊接到 PCB 上，并通過多個散熱過孔連接到大面積的接地層。這樣一來，熱量就能被有效地從元件中“吸走”并傳導到整個PCB上。

因此，在處理大電流或高輸入輸出壓差的應用時，選擇合適的封裝與選擇正確的電氣規格同等重要。

你的1μF電容可能遠小于1μF

在 LDO 電路中，我們通常會使用多層陶瓷電容器（MLCC）作為輸入和輸出電容，例如常見的 X5R 和 X7R 類型（即二類陶瓷電容）。然而，這些電容存在一個常常被忽略的特性：直流偏壓降容效應（DC Bias Derating）。

簡單來說，當施加在這些電容器上的直流電壓增加時，它們的實際電容值會顯著下降。

以村田公司（Murata）的一款電容為例：一個標稱值為 1μF、額定電壓為 16V 的陶瓷電容，當它被用在一個 10V 的電路中時，其真實的電容值可能已經衰減到只有 0.4μF。這種電容值的下降可能會影響穩壓器的穩定性以及電源去耦的效果，甚至導致電路無法正常工作。

一個簡單的經驗法則是：在設計中，務必查閱電容器數據手冊中的直流偏壓特性曲線，以確認在你的實際工作電壓下，它能提供足夠的電容值。

最佳實踐：結合開關穩壓器，實現“兩全其美”

LDO 最主要的弱點是在輸入與輸出電壓差較大時效率極低。為了解決這個問題，一個非常有效的最佳實踐是采用混合式電源方案。

具體做法是：先使用一個高效率的開關穩壓器（如降壓轉換器/Buck Converter）來完成主要的、大幅度的電壓轉換，然后將其輸出再接入一個 LDO 進行最終的、低噪聲的電壓調節。

例如，一個系統需要將 12V 至 24V 的寬范圍輸入轉換為一個干凈的 3.3V 電源。我們可以先用一個降壓轉換器將輸入電壓高效地降至一個更易于管理的 5V，然后再用一個 LDO 將 5V 精確地穩壓到 3.3 V。

這種方法的優勢顯而易見：它充分利用了開關穩壓器在高壓差下的高效率，同時又保留了 LDO 在最終輸出端的低噪聲特性。

然而，我們必須認識到其中的權衡。請記住，降壓轉換器是包含磁性元件的開關電源，它們通常更容易產生電磁干擾（EMI）問題。雖然這種混合方案解決了效率問題，但它也重新引入了需要管理的潛在噪聲挑戰：這恰恰是我們將LDO保留在最終輸出級的根本原因。

LDO 的優勢

既然 LDO 效率不高，為何它依然是許多設計的首選？答案并非僅僅是低噪聲。實際上，LDO的真正價值在于其三大核心優勢的結合：卓越的低噪聲性能、極簡的設計（更少的外部元件）以及更小的物理尺寸。

開關穩壓器雖然高效，但其內部的高頻開關動作會產生大量的諧波噪聲。這些噪聲很容易“泄露”到敏感電路中，造成干擾。對于以下這些對電源純凈度要求極高的應用場景，LDO 是無可替代的選擇：

• USB 耳機放大器中的模擬前端電路
• 帶有模擬前端的數字處理器
• 射頻（RF）應用，如 USB 無線收發器

對于敏感的模擬、音頻或射頻電路而言，LDO 提供的簡潔、干凈的輸出，使其成為一種遠優于開關穩壓器的選擇，盡管這犧牲了一部分效率。

我們當然可以使用開關穩壓器來提高效率，但它們會產生相當高的諧波成分，這些諧波可能會以可聞噪聲的形式泄露到我們的音頻路徑中。

結束語

總而言之，LDO 穩壓器雖然原理簡單，但要正確使用它們，必須對熱量管理、元件特性和應用場景有深刻的理解。它們是提供純凈電源的利器，但也可能因?yàn)椴划?dāng)使用而成為設計的瓶頸。
