Texas Instruments MCF8361A無傳感器磁場定向控制 (FOC) 三相無刷直流電機 (BLDC) 驅動器提供單芯片、無代碼、無傳感器FOC解決方案，用于驅動速度控制12V至24V BLDC或永磁同步電機 (PMSM)，具有8A峰值電流能力。MCF8316A集成了三個1/2H橋，具有40V絕對最大電壓和95mΩ超低R DS(ON) （高側和低側結合）。可調降壓穩壓器和LDO的電源管理系列能夠生成3.3V或5.0V電壓軌，可用于為外部電路供電。

數據手冊：*附件：Texas Instruments MCF8361A無傳感器FOC三相BLDC驅動器數據手冊.pdf

算法配置可存儲在非易失性EEPROM中，一旦配置，該器件即可獨立工作。該器件通過PWM輸入、模擬電壓、變頻方波或I^2^C命令接收速度命令。Texas Instruments MCF8316A集成多種保護特性，旨在出現故障事件時保護該器件、電機和系統。

特性

• 集成電機控制算法的三相BLDC電機驅動器
  • 無代碼磁場定向控制 (FOC)
  • 離線電機參數測量，采用電機參數提取工具 (MPET)
  • 5點可配置速度配置文件支持
  • 通過正向重新同步和反向驅動支持風車
  • 可配置電機啟動和停止選項
  • 防電壓浪涌保護可防止過壓
  • 通過自動死區時間補償提高聲學性能
  • 通過DACOUT進行可變監控
• 4.5V至35V工作電壓（絕對最大值40V）
• 高峰值輸出電流：8A
• 低MOSFET導通電阻，95mΩ RDS(ON) (HS + LS)，T A =+25°C時
• 速度環路精度
  • 3%（內部時鐘）
  • 1%（外部時鐘基準）
• 低功耗休眠模式，3μA（最大值），V VM =24V、T A =+25°C時
• 客戶可配置非易失性存儲器 (EEPROM)，用于存儲器件配置
• 支持高達75kHz PWM頻率，支持低電感電機
• 內置電流檢測功能，無需外部電流檢測電阻器
• 內置3.3V (5%)、20mA LDO穩壓器
• 內置3.3V/5V、170mA降壓穩壓器
• DRVOFF獨立引腳禁用輸出
• 擴頻和轉換率，用于降低EMI
• 整套集成保護特性
  • 電源欠壓閉鎖 (UVLO)
  • 電機鎖定檢測（5種不同類型）
  • 電荷泵欠壓 (CPUV)
  • 過流保護 (OCP)
  • 熱警告和熱關斷 (OTW/OTSD)
  • 故障條件指示引腳 (nFAULT)
  • 可選擇通過I^2^C接口進行故障診斷

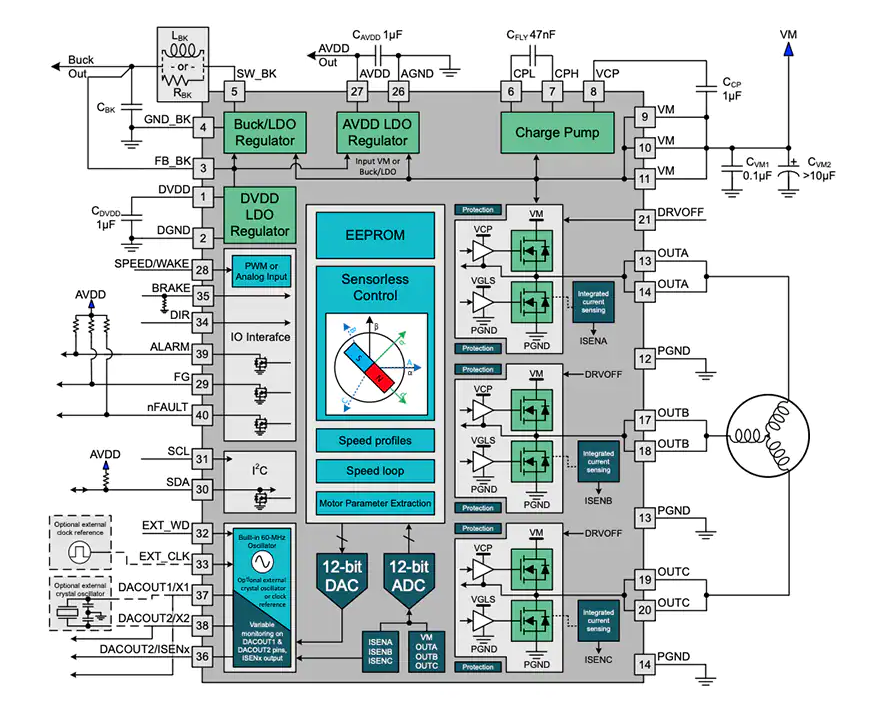

簡化示意圖

框圖

基于MCF8316A的無傳感器FOC三相BLDC驅動器技術解析

一、MCF8316A概述

Texas Instruments推出的MCF8316A是一款高度集成的無傳感器磁場定向控制(FOC)三相BLDC驅動器，專為12-24V無刷直流電機設計，峰值輸出電流可達8A。該器件采用40引腳VQFN封裝(7mm×5mm)，集成了功率MOSFET、控制算法和電源管理功能，提供完整的電機驅動解決方案。

二、核心特性

1. 先進控制算法

• ?無傳感器FOC控制?：無需編碼器或霍爾傳感器即可實現精確電機控制
• ? 離線電機參數提取工具(MPET) ?：簡化電機參數配置過程
• ?5點可配置速度曲線?：支持復雜速度控制需求
• ?正反轉同步支持?：包括正向再同步和反向驅動功能
• ?多種速度輸入方式?：支持模擬電壓、PWM、頻率或I2C指令輸入

2. 電源管理

• ?寬工作電壓范圍?：4.5-35V(絕對最大值40V)
• ?集成電源轉換器?：
  • 3.3V ±5% LDO(最大20mA)
  • 3.3V/5V可調降壓轉換器(最大170mA)
• ?低功耗睡眠模式?：待機電流僅3μA(最大值，VVM=24V)

3. 保護功能

• 電源欠壓鎖定(UVLO)
• 5種電機堵轉檢測
• 過流保護(OCP)
• 熱警告和關斷(OTW/TSD)
• 故障指示引腳(nFAULT)

三、應用領域

MCF8316A廣泛應用于：

• 無刷直流電機模塊
• 家用和商用風扇
• 空氣凈化器和加濕器風扇
• 洗衣機和洗碗機水泵
• 汽車風扇和鼓風機
• 醫療CPAP鼓風機

四、技術細節解析

1. 功率級設計

• ?集成MOSFET?：總導通電阻(RDS(ON))僅95mΩ(高邊+低邊，25°C時)
• ?高開關頻率?：支持高達75kHz PWM頻率，適合低電感電機
• ?內置電流檢測?：無需外部電流檢測電阻

2. 控制接口

• ?速度輸入靈活性?：
  • 模擬電壓(0-3V對應速度范圍)
  • PWM輸入(0.01-95kHz頻率范圍)
  • 頻率輸入(3-32767Hz)
  • I2C數字指令
• ?配置存儲?：非易失性EEPROM存儲設備配置參數

3. 關鍵性能參數

• ?速度環精度?：內部時鐘3%，外部時鐘1%
• ?輸出死區時間?：500-3400ns(取決于壓擺率設置)
• ?壓擺率控制?：13-280V/μs可調，優化EMI性能

五、典型應用設計要點

1. ?電源設計?：
   • 建議在VM引腳并聯0.1μF陶瓷電容和1個電解電容
   • 電容耐壓至少為工作電壓的兩倍
   • 電源電壓上升速率不超過4V/μs
2. ?布局指南?：
   • 功率地和信號地分開布局
   • 縮短功率回路路徑以降低寄生電感
   • 為CP引腳配置1μF 16V陶瓷電容
3. ?熱管理?：
   • 結溫范圍：-40°C至150°C
   • 熱阻參數：θJA=25.7°C/W
   • 建議進行熱仿真確保散熱充分

六、調試與優化

MCF8316A提供了豐富的配置選項：

• 通過Motor Parameter Extraction Tool(MPET)自動提取電機參數
• 可配置啟動和停止行為
• 靈活的死區時間補償改善聲學性能
• 擴頻和壓擺率控制優化EMI性能

開發時可借助MCF8316A EVM GUI進行參數調試，參考官方提供的MCF8316A調諧指南可加速開發進程。
