Texas Instruments MCT8316Ax/MCT8316Ax-Q1高速無傳感器梯形控制無刷直流 (BLDC) 電機驅動器提供單芯片、無代碼、無傳感器梯形解決方案，適用于要求高速運行（高達3kHz電氣）或極快啟動時間（支持<50ms）的12V至24V無刷直流 (BLDC) 應用，峰值電流高達8A 。MCT8316Ax/MCT8316Ax-Q1集成了三個1/2H橋，具有40V絕對最大電壓能力和95mΩ（高側加低側）的超低導通電阻 (R DS(ON) )?？烧{(diào)降壓穩壓器和LDO的電源管理功能可生成器件的3.3V或5.0V電壓軌，并為外部電路供電。從電機啟動行為到閉環運行，通過寄存器設置 (MCT8316AV/MCT8316AV-Q1) 或硬件引腳 (MCT8316AT)，無傳感器梯形控制高度可配置。MCT8316AV/MCT8316AV-Q1元件的寄存器設置可在非易失性EEPROM中進行，器件配置后可獨立運行。這些器件通過PWM輸入、模擬電壓或 I^2^C命令接收速度指令。MCT8316Ax-Q1器件符合汽車應用類AEC-Q100標準。

數據手冊：*附件：Texas Instruments MCT8316Ax，MCT8316Ax-Q1無刷直流電機驅動器數據手冊.pdf

特性

• 集成無傳感器電機控制算法的三相BLDC電機驅動器
  • 無代碼高速梯形控制
  • 支持高達3 kHz（電氣頻率）
  • 超快啟動 (<50ms)
  • 快速減速 (<150ms)
  • 支持120°或150°調制，以改善聲學性能
  • 通過正向重新同步和反向驅動支持風車
  • 主動消磁支持減少功率損耗
  • 可配置電機啟動和停止選項
  • 可選閉環速度控制
  • 防電壓浪涌保護可防止過壓
  • 通過DACOUT進行可變監控
• 4.5V至35V工作電壓（絕對最大值40V）
• 高峰值輸出電流能力：8A
• 低MOSFET導通電阻 (R DS(ON) )（高側+低側）：95mΩ（TA = +25°C時）
• 低功耗睡眠模式：3μA（最大值）（VVM = 24V，TA = +25°C時）
• 速度環精度
  • 3%（內部時鐘）
  • 1%（外部時鐘基準）
• 靈活的器件配置選項
  • MCT8316AV/MCT8316AV-Q1該型號提供 I^2^C接口（用于存儲配置的EEPROM非易失性存儲器）
  • MCT8316AT型號提供基于硬件引腳的配置
• 支持高達100 kHz PWM頻率，支持低電感電機
• 它無需外部電流檢測電阻器
• 內置3.3V (5%)、20mA LDO穩壓器
• 內置3.3V/5V、170mA降壓穩壓器
• DRVOFF獨立引腳禁用輸出
• 擴頻和轉換率，用于降低EMI
• 整套集成保護特性
  • 電源欠壓閉鎖 (UVLO)
  • 電機鎖定檢測（5種不同類型）
  • 過流保護 (OCP)
  • 熱警告和熱關斷 (OTW/OTSD)
  • 故障狀態指示引腳 (nFAULT)
  • 可選故障診斷（通過I^2^C接口進行）

規范

• 1個PWM、模擬和串行控制接口
• 電源電壓范圍：4.5V至35V
• 峰值輸出繞組電流：8A
• 邏輯輸入電壓范圍：-0.1V至5.5V
• 開漏上拉電壓范圍：-0.1V至5.5V
• 開漏輸出電流能力：5mA
• PWM輸入頻率范圍：0.01kHz至100kHz
• PWM輸入分辨率范圍：8位至12位
• 7.00mm x 5.00mm x 1.00mm、40引腳VQFN封裝
• 0.5mm引腳間距
• 溫度范圍
  • 工作溫度范圍：-40°C至+125°C
  • 儲存溫度范圍：-65°C至+150°C
• 靜電放電 (ESD)
  • ±1000V（人體模型 (HBM)，符合ANSI/ESDA/JEDEC JS-001標準）
  • ±250 V（充電器件模型 (CDM)，符合ANSI/ESDA/JEDEC JS-002標準）

簡化示意圖

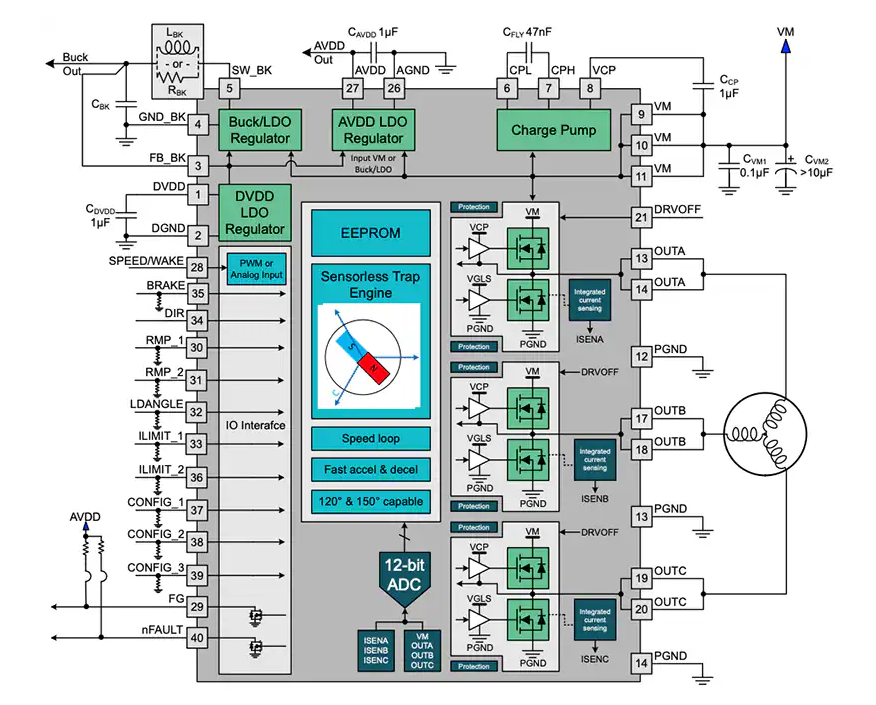

MCT8316AT框圖

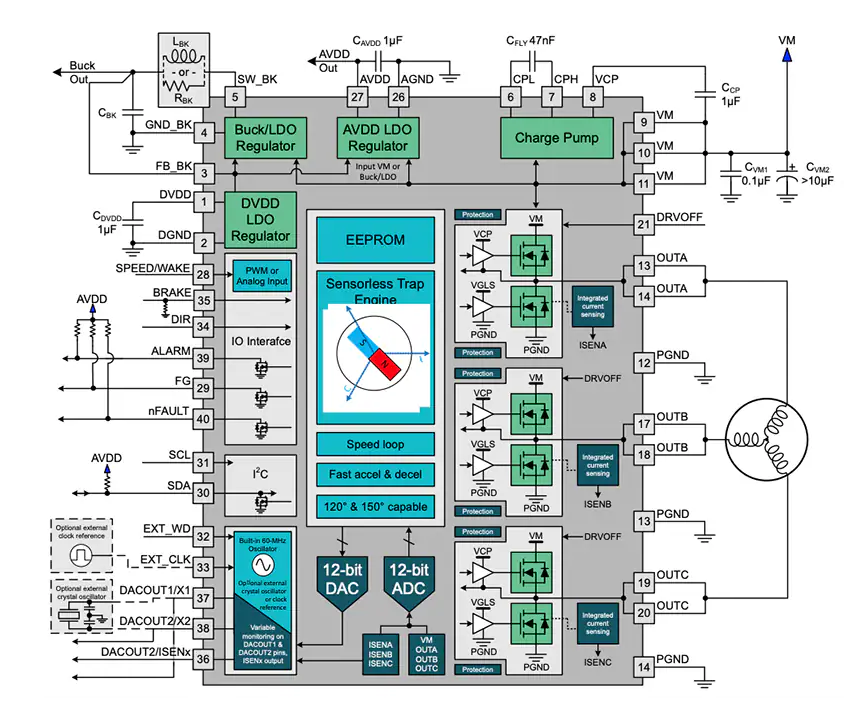

MCT8316AV 方框圖

基于MCT8316A的無刷直流電機驅動技術解析?

?一、器件概述?

MCT8316A是德州儀器（TI）推出的高集成度無刷直流電機（BLDC）驅動器，采用?無傳感器梯形控制算法?，支持高達3kHz的電氣頻率和快速啟動（<50ms），適用于12-24V供電、峰值電流8A的電機系統。其核心優勢包括：

• ?高度集成?：內置3個半橋MOSFET（總RDS(ON)僅95mΩ@25℃）、Buck/LDO穩壓器（3.3V/5V輸出）、電荷泵及保護電路。
• ?靈活配置?：提供I2C（MCT8316AV）和硬件引腳（MCT8316AT）兩種配置方式，支持PWM/模擬/頻率/I2C多種速度輸入模式。
• ?低功耗?：睡眠模式下靜態電流低至3μA（典型值）。

?二、關鍵特性與技術創新?

1. ?控制算法優化?
   • ?高速梯形控制?：支持120°/150°調制模式，改善電機聲學性能。
   • ?快速動態響應?：?jiǎn)?dòng)時間<50ms，減速時間<150ms，支持正向重同步和反向驅動。
   • ?主動退磁技術?：降低功率損耗，提升效率。
2. ?電源管理?
   • ?集成Buck穩壓器?：輸出3.3V或5V（最大170mA），可為外部電路供電。
   • ?LDO穩壓器?：3.3V/20mA輸出，簡化系統設計。
3. ?保護功能?
   • 過流（OCP）、欠壓（UVLO）、過熱（OTW/TSD）、電機堵轉檢測（5種模式）等全保護機制。
   • 故障指示引腳（nFAULT）及I2C診斷接口，便于系統調試。

?三、典型應用場景?

1. ?家用電器?：吸塵器電機、風扇/水泵驅動。
2. ?汽車電子?：燃油泵、散熱風扇（符合AEC-Q1標準）。
3. ?工業設備?：醫療CPAP呼吸機風機、機器人關節驅動。

?四、設計要點與注意事項?

1. ?PCB布局建議?
   • 功率地（PGND）與信號地分離，減少噪聲耦合。
   • 在VM引腳附近放置0.1μF+大容量陶瓷電容以抑制電壓尖峰。
2. ?參數配置示例?
   • ?速度控制?：通過SPD_CTRL_MODE選擇PWM模式（0.01-95kHz）或模擬模式（0-3V對應速度）。
   • ?保護閾值?：通過I2C設置CBC_ILIMIT（周期過流閾值）和LOCK_ILIMIT（堵轉閾值）。
3. ?熱管理?
   • 器件結溫需控制在150℃以內，建議采用散熱焊盤設計（RθJA=25.7°C/W）。
