第一部分：核心架構與關鍵性能規格

1.1. 模塊概述與核心IC

RF4463PRO是由深圳市思為無線科技有限公司（NiceRF）推出的一款高性能sub-GHz無線收發模塊。該模塊系列提供多種工作頻段版本，包括150/315/433/470/868/915 MHz，以適應不同地區和應用的需求。

該模塊的核心是采用了Silicon Labs的Si4463 Rev. C版本收發芯片。作為Silicon Labs EZRadioPRO系列的一員，Si4463是一款在市場上得到廣泛應用的低功耗sub-GHz收發器。該芯片具備較高的射頻性能，例如高達+20 dBm的發射功率和-126 dBm的接收靈敏度，適用于遠距離無線通信。此外，該芯片支持142-1050 MHz的寬頻率范圍和(G)FSK, 4(G)FSK, (G)MSK及OOK等多種調制方式，能夠滿足不同無線協議和應用場景的需求?；谏鲜黾夹g(shù)特性及較為成熟的開發生態，Si4463芯片被應用于工業控制、無線傳感網絡、智能家居和物聯網（IoT）等領域。

1.2. 關鍵技術規格（依據官方規格書）

以下是根據制造商官方規格書整理的核心技術參數，它們定義了模塊的理論性能邊界。

射頻（RF）特性:

頻率范圍：可根據需求定制142-1050 MHz范圍內的頻段。

最大輸出功率：+20 dBm (100 mW)。

接收靈敏度：在500 bps數據速率下可達 ?126 dBm(數據實際靈敏度會因速率、帶寬、環境干擾等不同而變化)。

數據傳輸速率：支持1 kbps至1000 kbps。

調制模式：支持(G)FSK, 4(G)FSK, (G)MSK以及OOK等多種調制方式。

功耗特性:

發射電流：在+20 dBm功率輸出時為85 mA。

接收電流：低功耗模式下為7 mA，高性能模式下為13.5 mA。

休眠電流：小于1 uA。

工作參數:

供電電壓：8 V至3.6 V。

工作溫度范圍：-40°C至+85°C。

物理與功能特性:

內置64/128字節的FIFO（先進先出）數據寄存器、天線自動匹配、溫度感應以及跳頻功能等。

為了直觀展示其核心能力，下表匯總了RF4463PRO模塊的關鍵技術規格。

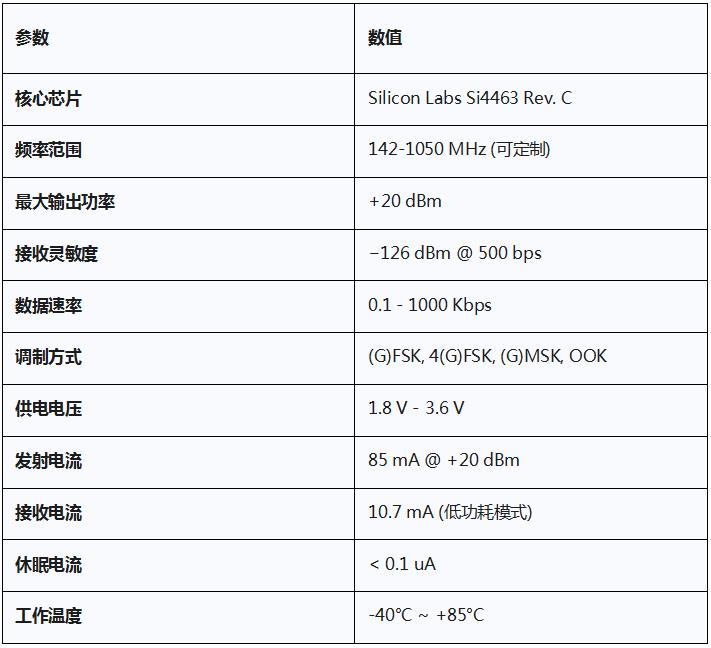

表1：RF4463PRO核心技術規格匯總

第二部分：RF性能驗證：實證測試數據分析

本部分將從官方規格書的理論值轉向經過第三方實驗室驗證的實際性能數據。所有分析均基于獨立的測試報告，為模塊的RF能力提供客觀的驗證。

2.1. 發射機性能驗證

根據針對RF4463Pro-433-CE型號的CE射頻測試報告，模塊的發射機性能表現如下：

有效輻射功率 (ERP):報告顯示，在不同的電壓和溫度條件下，模塊測得的最大有效輻射功率為844 dBm。值得注意的是，這一數值與規格書中標稱的+20 dBm存在顯著差異。這種差異并非模塊性能不足，而是為了滿足特定法規要求所做的調整。+20 dBm代表了芯片內部功率放大器（PA）在理想條件下的最大輸出能力。然而，為了通過如ETSI EN 300 220等嚴格的監管標準，制造商必須確保帶外和諧波等雜散發射低于法定限值。通常，將功率放大器驅動至其極限會顯著增加這些無用信號的強度。因此，制造商會有意將輸出功率降低到一個既能保證通信距離，又能確保全面符合雜散發射限制的水平。能夠精確地將功率控制在7.844 dBm這個水平，并通過所有雜散發射測試，這本身就需要很強的射頻設計和生產管控能力。最終，7.844 dBm是該模塊在433 MHz頻段下，面向歐洲市場所能達到的最大合規功率。這一信息對于工程師進行鏈路預算和通信距離估算至關重要，因為它代表了實際應用中可合法使用的功率上限。

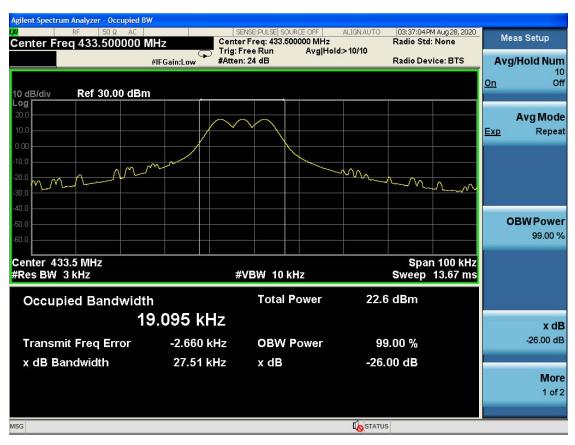

占用帶寬 (OBW): 測試結果表明，在50 kHz的信道寬度下，模塊的99%占用帶寬為 19.095 kHz。這顯示了模塊具有良好的頻譜利用效率，其信號能量高度集中在所需信道內。

(頻譜分析儀截圖顯示占用帶寬為19.095 kHz)

占空比 (Duty Cycle): 測試報告同樣驗證了模塊的占空比特性。在1小時的觀測周期內，模塊的累計傳輸時間符合規定，測得的占空比為 8.63%，低于法規要求的10%限值，這對于在共享頻段中運行的設備至關重要。

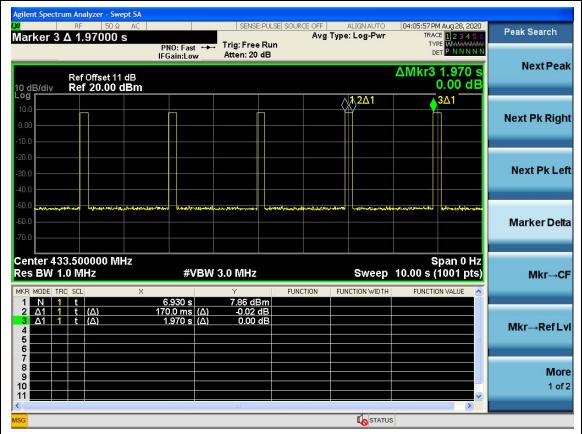

(頻譜分析儀截圖顯示占空比測試結果)

雜散域無用發射: 報告對模塊在三種不同天線（鍍金彈簧天線、銅彈簧天線、導線天線）配置下的雜散發射進行了全面測試，頻率范圍覆蓋25 MHz至6 GHz。所有測試結果均顯示，雜散發射水平遠低于ETSI EN 300 220-2標準規定的限值。例如，在使用天線2（銅彈簧天線）時，在3034.043 MHz處測得的峰值發射為-32.59 dBm，顯著低于-30 dBm的限值，證明了其優異的頻譜純凈度。

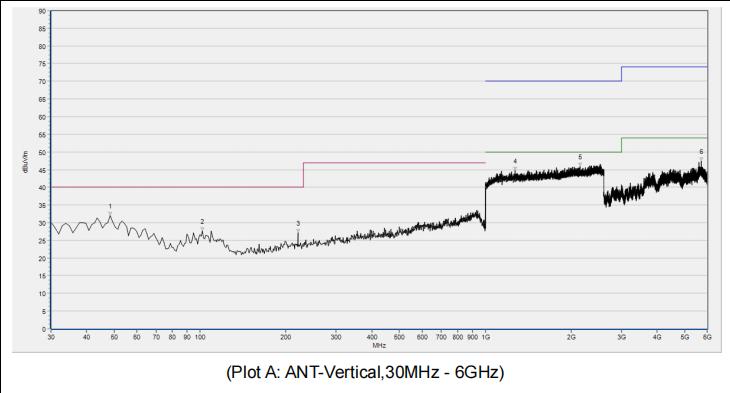

(RF4463PRO模塊的雜散發射測試圖 (垂直極化))

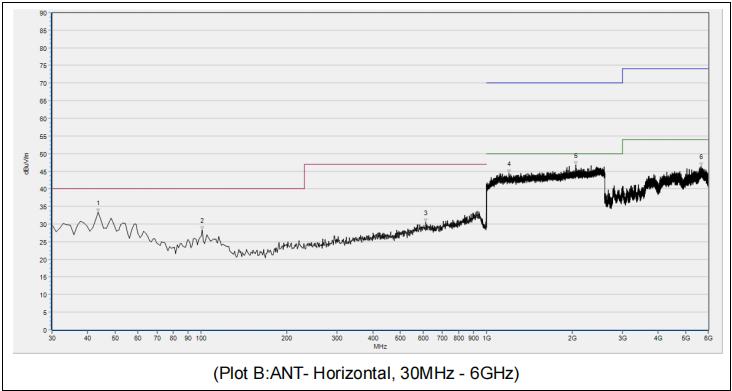

(雜散發射測試圖 - 水平極化)

2.2. 接收機性能驗證

接收機性能，特別是其在復雜電磁環境中的抗干擾能力，是衡量無線模塊可靠性的關鍵指標。

接收機阻塞 (Blocking):阻塞測試評估接收機在存在強帶外干擾信號時，維持正常接收目標信號的能力。根據測試報告，RF4463PRO被劃分為接收機類別2 (Receiver Category 2)。測試結果表明，該模塊滿足該類別的所有要求。例如，在距離工作信道邊緣10 MHz處施加一個-41 dBm的強干擾信號時，模塊依然能夠正常工作，性能未出現惡化，這證明了其在擁擠的ISM頻段中具有出色的魯棒性。

下表直觀地對比了模塊的理論規格與經過獨立驗證的性能數據。

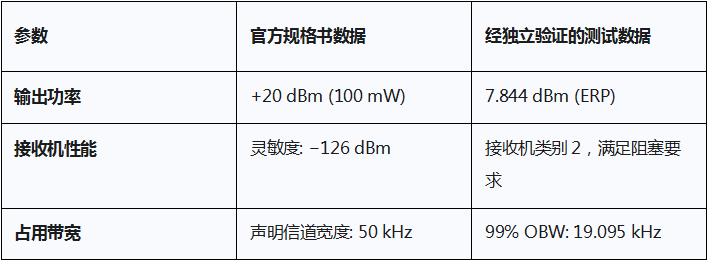

表2：RF性能對比 (官方規格書 vs. 測試報告)

第三部分：面向全球市場的全面合規性認證

對于商業和工業產品的開發而言，元器件的合規性認證是項目成功的關鍵。它直接影響產品的上市時間、開發成本以及市場準入。RF4463PRO提供了一套完整的認證文件，極大地簡化了終端產品的合規流程。

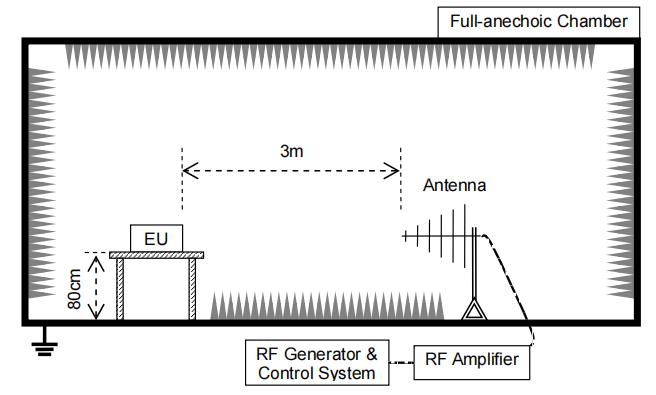

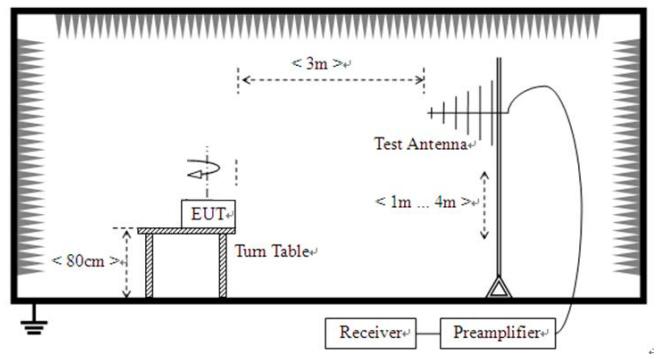

(用于輻射發射測試的全電波暗室設置圖)

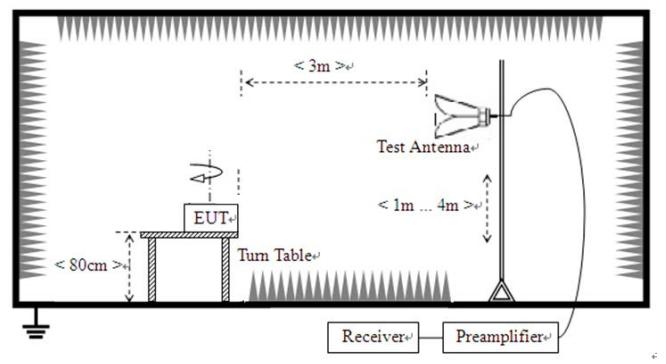

(接收機雜散發射測試設置示意圖)

(發射機雜散發射測試設置示意圖)

3.1. 歐盟 (CE/RED)

RF4463Pro-433-CE型號已獲得由公告機構（Notified Body）簽發的歐盟型式檢驗證書（編號：20-211019），證明其完全符合無線電設備指令 (RED) 2014/53/EU的所有基本要求。

第1條 (健康與安全):模塊符合EN 62368-1:2014+A11:2017標準。相關的安全測試報告將該模塊歸類為Class III設備，其內部所有電路的能量等級被評定為ES1（電能量源等級1）和PS1（電源等級1），這意味著其在正常和單一故障條件下，引發電擊傷害或火災的風險極低。

第2條 (電磁兼容性 - EMC): 模塊符合ETSI EN 301 489-1和ETSI EN 301 489-3標準。EMC測試報告驗證了該模塊通過了輻射發射和抗擾度測試（包括靜電放電和射頻場輻射抗擾度），表明其能夠在典型的電磁環境中穩定工作，并且不會對周邊設備產生過度的電磁干擾。

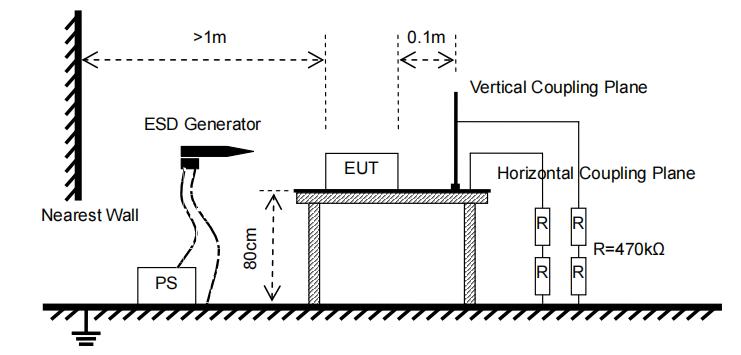

(靜電放電(ESD)測試設置圖)

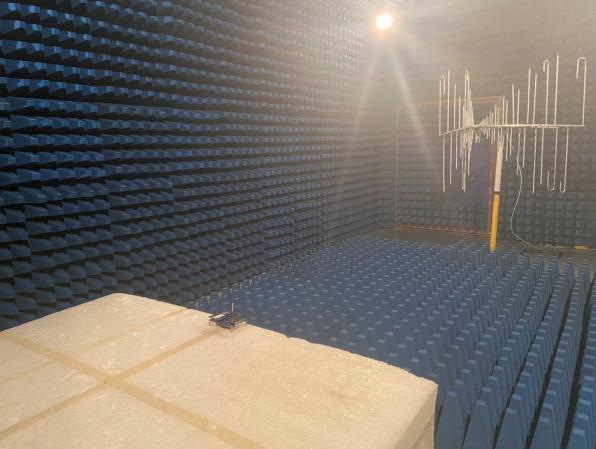

(電波暗室中的輻射發射測試現場照片)

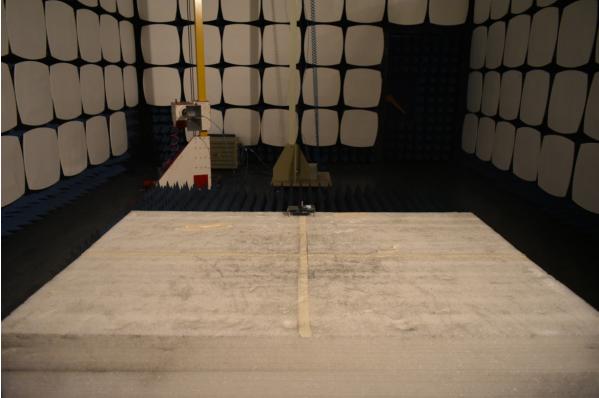

(電波暗室中的輻射抗擾度測試現場照片)

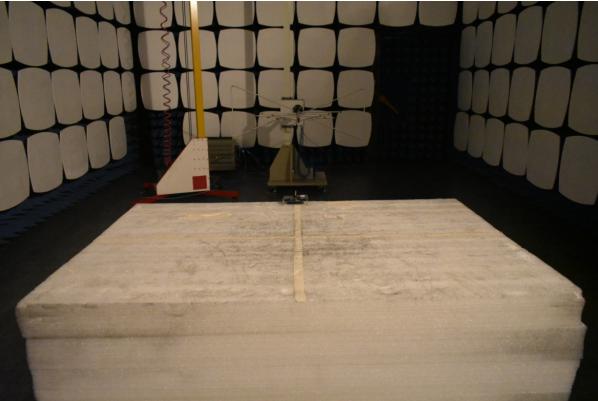

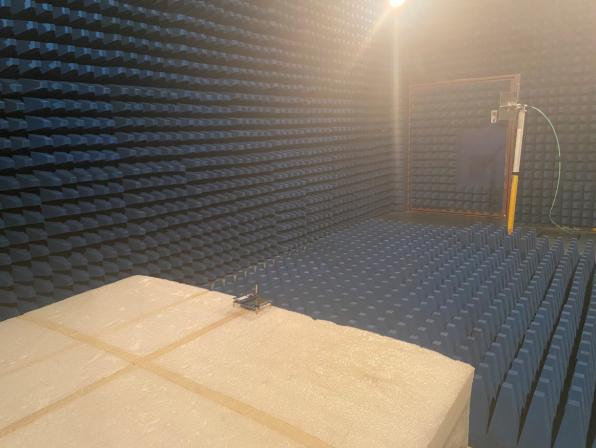

(30MHz至1GHz頻率范圍的輻射測試現場)

(1GHz以上頻率范圍的輻射測試現場)

第2條 (無線電頻譜的有效利用):模塊符合ETSI EN 300 220-1和ETSI EN 300 220-2標準。上一章節中詳述的射頻性能測試報告為此項合規提供了實證數據。

射頻暴露 (RF Exposure):根據EN 50663:2017標準，當設備的平均發射功率低于20 mW時，可豁免SAR（特定吸收率）測試。該模塊測得的最大有效輻射功率為7.844 dBm（約6.087 mW），遠低于20 mW的豁免限值，因此符合射頻暴露要求。

3.2. 北美 (FCC/IC)

模塊的規格書封面和產品標簽清晰地表明，其多個型號已獲得美國聯邦通信委員會（FCC）和加拿大創新、科學與經濟發展部（ISED）的認證。

FCC ID:2AD66-RF4463PRO-FCC (適用于433 MHz版本)

FCC ID:2AD66-915 及IC ID:21278-915 (適用于915 MHz版本)

3.3. 材料與環境合規性 (RoHS)

模塊已通過測試，證明其符合歐盟RoHS指令 (EU) 2015/863的要求，該指令限制在電子電氣產品中使用鉛、汞、鎘、六價鉻等有害物質。測試報告（編號：SZ23120058R01）對模塊的各個組成部分，包括金屬屏蔽罩、IC芯片、PCB板和焊料等，都進行了化學分析，結果顯示所有受限物質的含量均在法定限值以內。

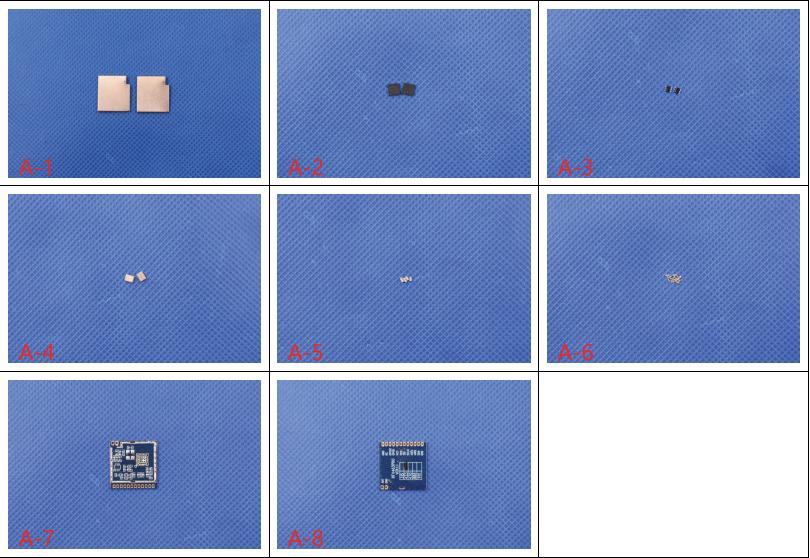

(RF4463PRO模塊的組件分解圖，用于RoHS合規性分析)

這一整套完整的認證文件，涵蓋了射頻性能、電磁兼容性、電氣安全、射頻暴露和有害物質限制等關鍵領域，構成了該模塊的核心價值之一。對于開發團隊而言，使用預認證的無線電模塊是一種行之有效的策略，可以顯著加速產品的上市進程。在進行終端產品認證時，可以引用模塊的測試報告和證書作為技術文件的一部分，從而減少重復測試的需求，節省大量的認證費用和時間，并大幅降低最終產品無法通過合規性測試的技術風險。因此，這套“認證包”不僅是合規性的證明，更是一個強大的開發與市場策略工具。

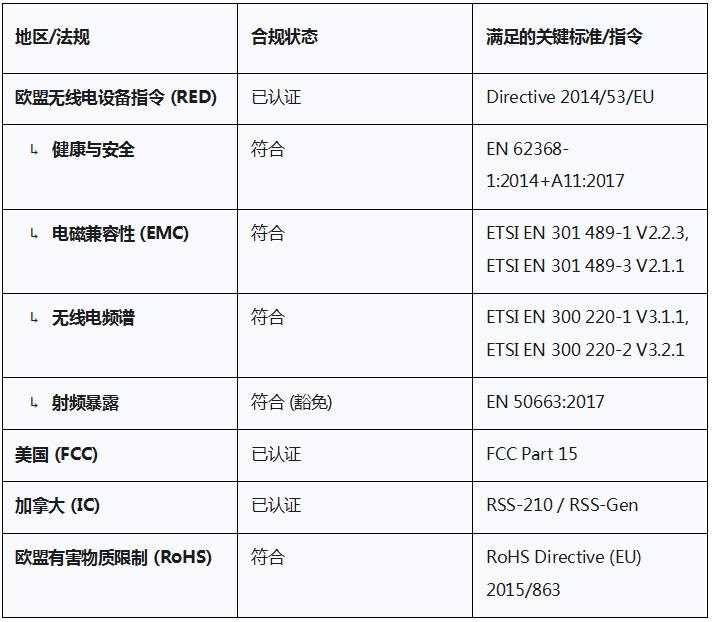

表3：監管合規性與標準摘要

第四部分：硬件集成與PCB布局指南

本部分為負責將RF4463PRO集成到系統中的硬件工程師提供實用且可操作的建議。

4.1. 引腳定義、接口與電源

RF4463PRO模塊采用14引腳的半孔郵票邊封裝，其引腳定義如下：

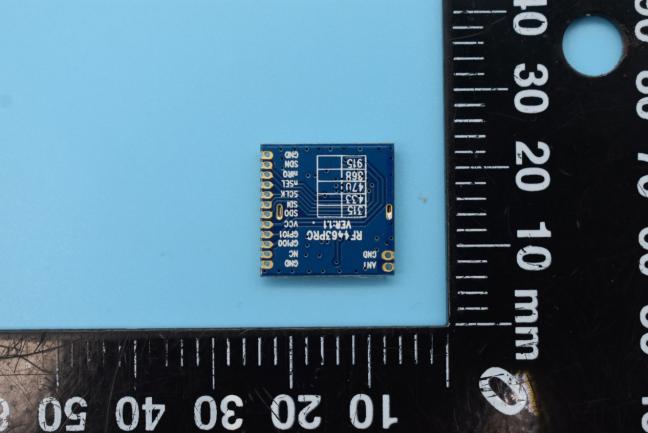

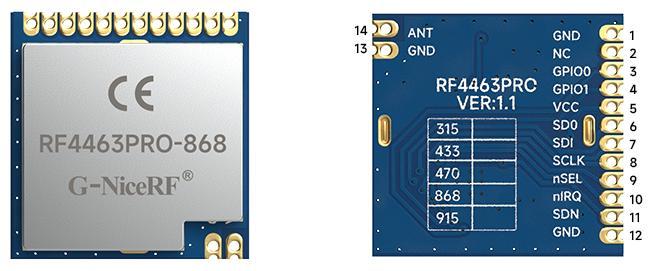

(RF4463PRO模塊的頂部和底部視圖，展示了引腳布局)

SPI接口:SCLK (Pin 8), SDI (Pin 7), SDO (Pin 6), nSEL (Pin 9)。這是與主控MCU進行控制和數據交換的主要接口。

控制線:

SDN (Shutdown, Pin 11):該引腳對于實現小于1 uA的超低功耗休眠至關重要。在低功耗應用中，必須通過MCU精確控制此引腳，高電平使模塊徹底關閉。

nIRQ (Interrupt Request, Pin 10):這是實現事件驅動型高效固件的關鍵。模塊可以通過該引腳向MCU發出中斷信號，以通知數據包發送完成或接收到新數據包等事件，從而使MCU無需進行持續的輪詢，顯著降低系統功耗。

GPIOs:GPIO0 (Pin 3) 和 GPIO1 (Pin 4) 可供用戶自由配置使用。

電源與接地:VCC (Pin 5) 連接至1.8V至3.6V的電源，GND (Pin 1, 12, 13) 連接至系統地。為保證RF性能的穩定，必須在VCC引腳附近放置電源去耦電容（如規格書典型應用電路中所示的100nF和47uF電容）。

一個特別需要注意的設計細節是，Si4463芯片原生的GPIO2和GPIO3引腳在模塊內部已被用于控制射頻收發切換開關，因此對用戶并不可見或可用。規格書中的注釋明確指出：“芯片的GPIO2和GP103管腳,模塊內部已直連天線開關。GPIO2控制接收,GPIO3控制發射”。這意味著模塊內部已經集成了一個射頻開關及其控制邏輯，當固件命令芯片在接收（RX）和發射（TX）模式之間切換時，芯片會自動控制這兩個內部GPIO來切換天線通路的連接。這一設計極大地簡化了外部硬件電路，工程師無需再額外設計和布局射頻開關電路，同時也簡化了底層的驅動固件，因為收發切換的復雜性已被模塊本身所抽象。

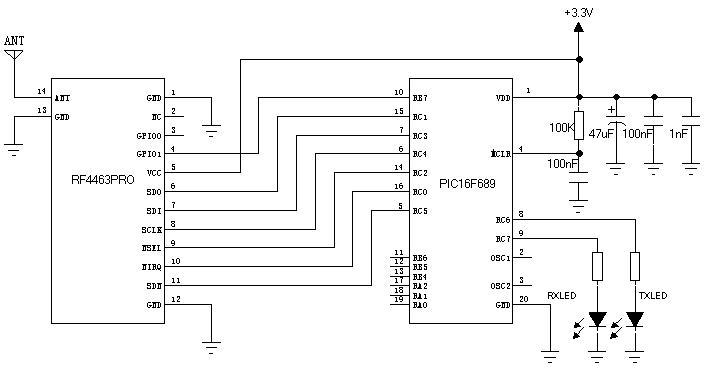

(RF4463PRO模塊與PIC16F689微控制器的典型應用電路圖)

4.2. 天線電路與布局考量

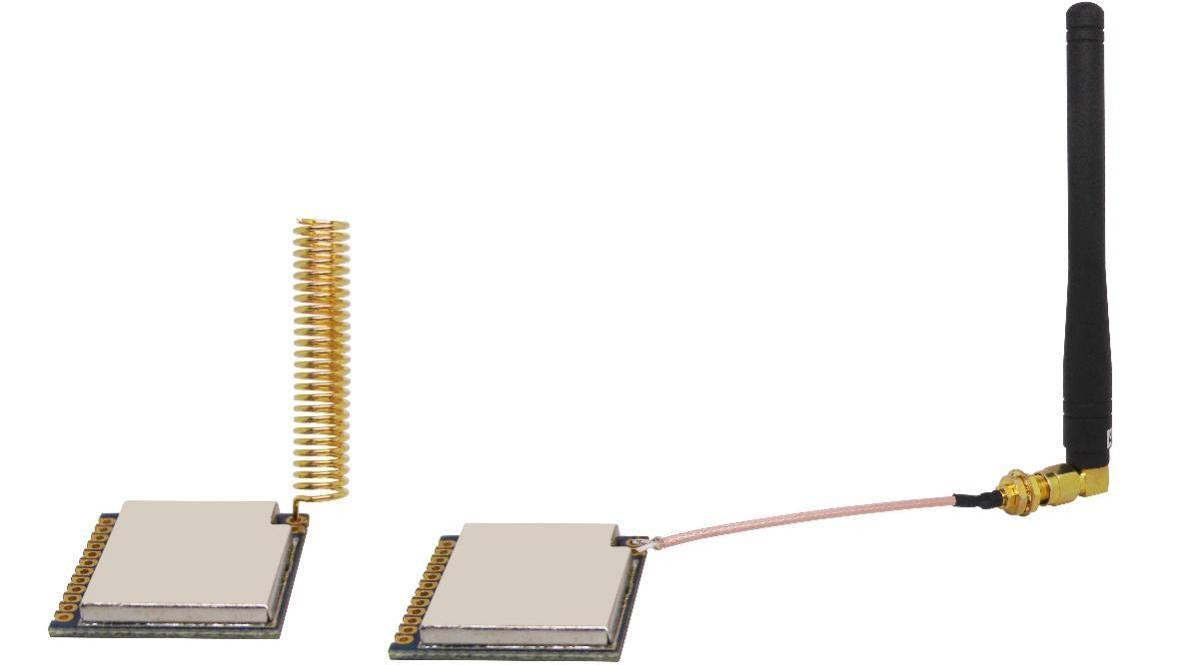

(RF4463PRO模塊連接彈簧天線和棒狀天線)

模塊的ANT引腳（Pin 14）提供了標準的50歐姆阻抗接口。在主PCB上，需要設計一條50歐姆特性阻抗的微帶線，將此引腳連接至天線或SMA等射頻連接器。

模塊的認證測試覆蓋了三種不同的天線類型：銅彈簧天線、鍍金彈簧天線和導線天線，它們的標稱增益均為2.15 dBi。這為工程師提供了經過驗證且合規的天線選項，簡化了天線選型過程。

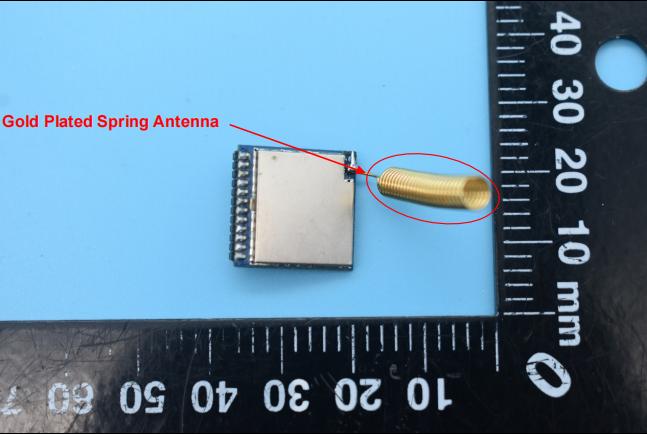

(RF4463PRO模塊連接鍍金彈簧天線)

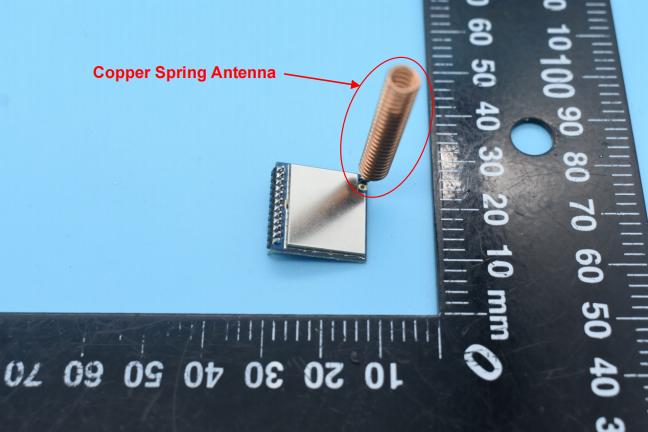

(RF4463PRO模塊連接銅彈簧天線)

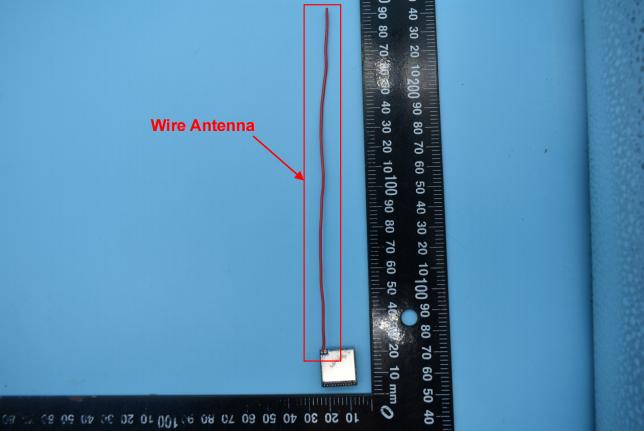

(RF4463PRO模塊連接導線天線)

在PCB布局時，應遵循以下射頻設計最佳實踐：

天線走線應盡可能短而直，避免直角彎折，優先使用圓弧或45度角走線。

在模塊下方和天線走線下方確保有一個完整的、無分割的參考地平面。

天線及其走線應遠離高速數字信號線、開關電源等噪聲源，以防止接收機靈敏度下降。

嚴格遵循官方規格書中的機械尺寸圖，設計正確的PCB封裝尺寸和焊盤布局。

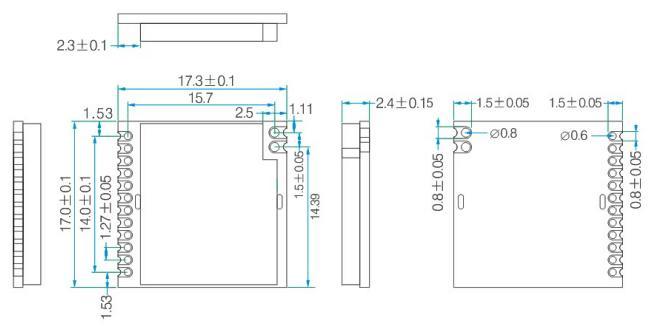

(RF4463PRO模塊的機械尺寸圖)

第五部分：固件開發與開源軟件集成

對于許多工程師而言，與Si4463這類高性能射頻芯片交互的最大挑戰在于固件開發。本部分將提供一條務實的開發路徑，通過利用開源社區的成果來加速開發進程。

5.1. Si4463的配置范式

配置Si4463芯片并非像控制普通外設那樣，僅僅寫入幾個寄存器就能完成。它需要在每次上電后，通過SPI接口向芯片發送一個龐大而復雜的配置陣列。這個陣列包含了數百個參數，用于精確設定芯片內部的頻率合成器、功率放大器、低噪聲放大器、調制解調器、數據包處理器等各個功能模塊的工作狀態。

手動編寫這個配置陣列幾乎是不可能的。正確的做法是使用Silicon Labs官方提供的Wireless Development Suite (WDS)軟件。工程師可以在WDS的圖形化界面中設置目標工作頻率、數據速率、調制方式等參數，軟件會自動生成一個包含完整配置數據的C語言頭文件（通常命名為radio_config_Si4463.h），這個文件隨后被包含到用戶的固件項目中。

5.2. 善用開源驅動與項目

開源社區已經為Si4463開發了多個成熟的驅動庫，它們極大地簡化了應用層固件的編寫。這些驅動庫通常封裝了復雜的SPI通信和狀態機管理，向上層提供簡潔的API函數（如sendPacket()、receivePacket()），同時依賴于由WDS生成的配置文件來進行底層初始化。

以下是一些在GitHub上廣受歡迎的開源項目，可作為開發的起點或參考：

Borchevkin/driver_si4463(https://github.com/Borchevkin/driver_si4463): 一個結構清晰的純C語言驅動，提供了針對STM32平臺的示例代碼，非常適合用于專業的嵌入式項目開發。

UBNanosatLab/lib446x(https://github.com/UBNanosatLab/lib446x): 一個通用的C語言庫，用于與Si446x系列射頻芯片進行交互。

dl9rdz/rdz-si4463-test(https://github.com/dl9rdz/rdz-si4463-test): 一個針對ESP32平臺的測試項目，包含了硬件接線和基本通信命令的示例。

5.3. 實踐開發步驟

一個典型的開發流程如下：

生成配置頭文件：從Silicon Labs官網下載并安裝WDS軟件。在軟件中新建一個Si4463項目，配置所需的射頻參數，然后導出radio_config_Si4463.h文件。

集成驅動與配置：將選擇的開源驅動文件和上一步生成的頭文件添加到你的MCU工程中。

編寫初始化序列：在固件的啟動代碼中，實現模塊的初始化。這通常包括以下步驟：

通過切換SDN引腳來硬件復位模塊。

通過SPI發送POWER_UP命令。

將h中的整個配置數據陣列通過SPI發送給模塊。

發送START_RX命令，使模塊進入接收模式，等待數據。

實現收發邏輯：利用nIRQ中斷來處理事件。當需要發送數據時，將數據寫入FIFO并發送START_TX命令；當nIRQ中斷觸發（如接收到數據包）時，從FIFO中讀取數據。

Si4463芯片的復雜性催生了一個活躍的開源社區，開發者們共同解決了初始化的難題，并分享了寶貴的實踐經驗。這些開源項目不僅提供了可用的代碼，還包含了針對不同MCU平臺的移植示例和調試技巧，將一個原本艱巨的軟件開發任務，轉變?yōu)橐粋€更易于管理的集成工作。

第六部分：面向設計工程師的務實評估

本部分將綜合前述所有分析，為工程師提供一個均衡、專業的總結，以輔助其做出明智的技術選型決策。

6.1. 核心發現總結

RF4463PRO是一款基于高性能Silicon Labs Si4463 Rev. C芯片的無線收發模塊。其最突出的特點是擁有一個極為詳盡和完備的第三方認證包，覆蓋了CE、FCC/IC和RoHS等全球主要市場的準入要求。模塊的射頻性能經過了嚴格的實證測試，表現穩健可靠。

6.2. 優勢與關鍵價值

加速產品上市周期：全面的認證文件（射頻、EMC、安全、RoHS）是該模塊最核心的優勢，它能夠顯著縮短終端產品的合規認證流程，降低相關成本。

經實證的高性能：模塊的性能參數不僅停留在規格書層面，而是有公開、詳細的第三方測試報告作為支撐，為系統設計提供了可靠的數據依據。

簡化的硬件設計：模塊內部集成了射頻收發開關及其控制邏輯，免去了外部電路設計的復雜性，降低了PCB布局的難度和風險。

成熟的開發生態：其核心芯片Si4463已在市場應用多年，擁有Silicon Labs提供的詳盡文檔和工具，以及一個活躍的開源社區，為固件開發提供了豐富的資源和支持。

6.3. 推薦應用與最終結論

理想應用場景：

該模塊非常適合對可靠性、性能和法規遵從性有嚴格要求的商業及工業級應用。其預認證特性使其在工業控制、遠程傳感器網絡、智能家居、安防系統等對產品上市時間有較高要求的領域中具有明顯的競爭優勢。

最終結論：

對于重視硬件的穩定可靠和預認證資質，并愿意投入必要精力進行固件集成的工程團隊而言，NiceRF RF4463PRO是一個卓越的選擇。它通過大幅降低合規風險和硬件設計復雜度，為項目帶來的價值遠超其作為單個元器件的成本，是加速產品從概念到市場轉化的有力工具。
